System Access Point
WARNUNG
Bei direktem oder indirektem Kontakt mit spannungs-
führenden Teilen kommt es zu einer gefährlichen
Körperdurchströmung. Elektrischer Schock,
Verbrennungen oder der Tod können die Folge sein. Bei
unsachgemäß ausgeführten Arbeiten an
spannungsführenden Teilen besteht Brandgefahr.
– Vor Montage und Demontage Netzspannung
freischalten!
– Arbeiten am 230 V-Netz nur von Fachpersonal
ausführen lassen.
Montageanleitung sorgfältig lesen und aufbewahren.
■
Weitere Benutzerinformationen unter www.busch-
■
jaeger.de/freeathome | www.abb.de/freeathome oder durch
Scannen des QR-Codes in dieser Anleitung.
■ Informationen zur Systemeinbindung siehe Systemhandbuch
(www.busch-jaeger.de/freeathome | www.abb.de/freeathome).
Bestimmungsgemäßer Gebrauch
Der System Access Point ist das zentrale Kontroll- und
Inbetriebnahmegerät. Er verbindet die free@home-Teilnehmer mit
Smartphone, Tablet oder PC. Während der Inbetriebnahme werden
hierüber Teilnehmer identifiziert und parametriert. Zusätzlich führt er
Zeit- und Astro-Programme aus und dient als Vermittler, um
Funktionen mittels der free@home-App zu schalten. Es darf jeweils
nur ein System Access Point pro System installiert sein.
Ausführliche Informationen zum Funktionsumfang siehe
■
Technisches Handbuch (siehe QR-Code in dieser Anleitung).
■ Angaben zur Cyber Security siehe QR-Code in dieser Anleitung.
Konformitätserklärung
Hiermit erklärt Busch-Jaeger Elektro, dass der Funkanlagentyp
6200 AP-101/SAP-S-2 und SAP-S-127.2 der Richtlinie 2014/53/EU
entspricht.
Pos: 5 /system modules/++++++++++++++ page break +++++++++++++++ @ 41\mod_1422789416992_0.docx @ 333485 @ @ 1
Der vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
www.busch-jaeger-katalog.de/6200-0-
6200 AP-101
0071,artikel.html
www.busch-jaeger-catalogue.com/6200-0-
SAP-S-2
0105,artikel.html
www.busch-jaeger-catalogue.com/6200-0-
SAP-S-127.2
0130,artikel.html
Technische Daten
Betriebsspannung
6200 AP-101/SAP-S-2 230 V AC, 70 mA, 50/60 Hz
■
■ SAP-S-127.2 127 V AC, 120 mA, 50/60 Hz
Schraubklemmen:
2
2 x 2,5 mm starr
2 x 1,5 mm 2 flexibel
Busspannung 24 V DC
über separate Spannungsversorgung
6201/640.1 / PS-M-64.1.1
Anschluss Busanschlussklemme:
■
0,4 ... 0,8 mm
Leitungstyp:
■
J-Y(St)Y, 2 x 2 x 0,8 mm
Abisolierung: 6 ... 7 mm
■
RJ-Steckverbindung RJ45
Schutzart: IP20
Umgebungstemperatur -5 °C ... +45 °C
Lagertemperatur -20 °C ... +70 °C
Wireless (WL)
Übertragungsprotokoll free@home wireless
Übertragungsfrequenz 2,400 ... 2,483 GHz
Maximale Sendeleistung < 15 dBm
WL (wireless)
WLAN
WLAN-Standard IEEE 802.11 b/g/n
Frequenzbereich WLAN 2,400 ... 2,483 GHz
Maximale Sendeleistung < 20 dBm
WLAN

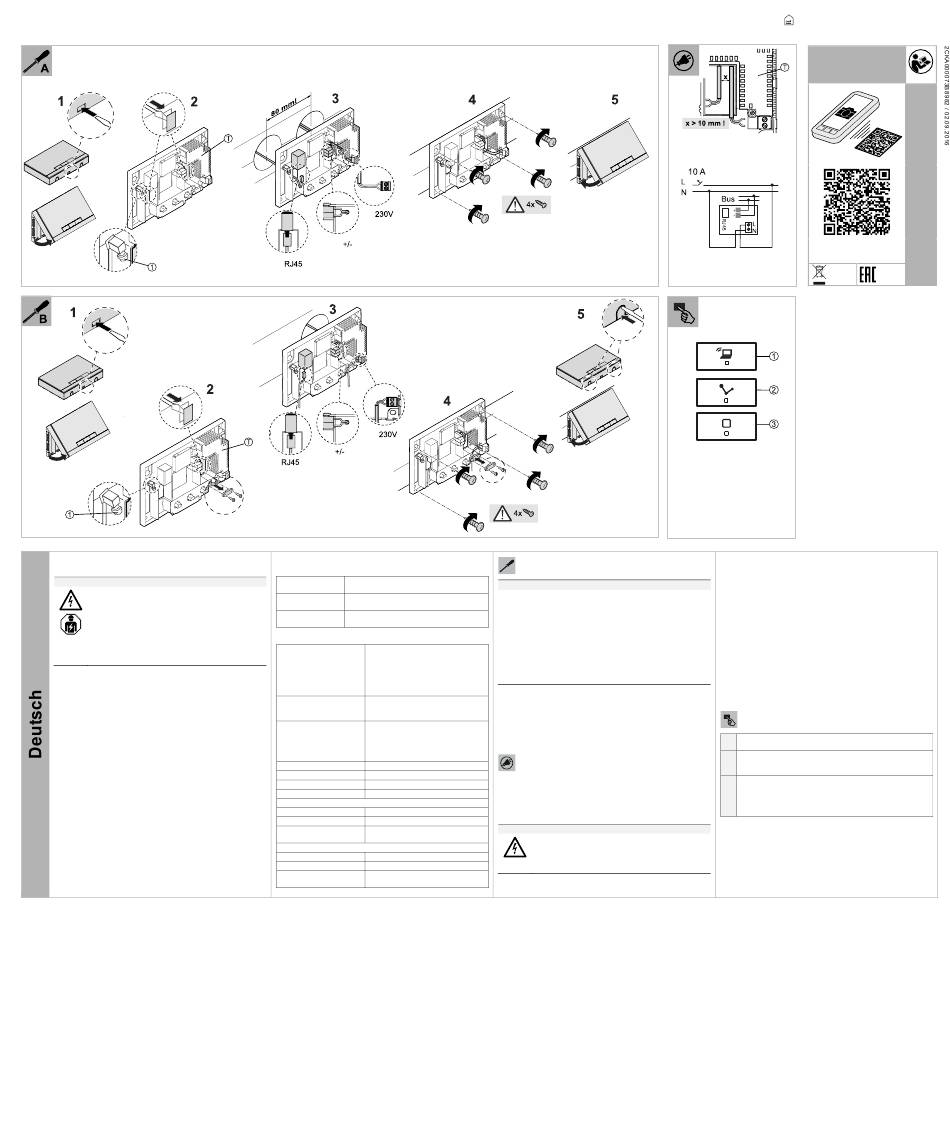

Montage
Hinweis
Sender und Empfänger kommunizieren über Funk. Die
■
Reichweite ist von den baulichen Gegebenheiten abhängig.
Wände oder Decken, insbesondere mit Stahlarmierungen oder
Metallverkleidungen, schränken die Reichweite ein. Der Abstand
der Komponenten zueinander und zu fremden Sendegeräten, die
ebenfalls hochfrequente Signale abstrahlen (z.B. Computer,
Audio- und Videoanlagen) sollte mindestens 1 m betragen.
Bei Installation des System Access Point innerhalb
■
geschlossener, metallischer Gehäuse (z.B. Schaltschrank) sollte
für den WL-Betrieb optional die externe Antenne [2-1]
6200 AP/1-WL / SAP-1-WL angeschlossen und nach außen
geführt werden.
Ortsfeste Aufputzmontage nur in trockenen Innenräumen.
Anschlussoptionen mit den geltenden Vorschriften beachten!
Die Busleitung wird immer rückseitig eingeführt!
■
Option A: 230-V- Zuleitung, Busleitung und CAT Leitung
■
(optional für LAN) rückseitig einführen.
Option B: Busleitung rückseitig einführen; 230 V Zuleitung und
■
CAT Leitung (optional für LAN) auf Putz verlegen und unterseitig
einführen.
Anschluss
Anschluss gepatchter CAT Leitungen erfolgt direkt über RJ45
■
Steckbuchse. Nur geschirmte CAT Leitungen verwenden!
Bei Einrichtungen mit Festanschluss außerhalb der Einrichtung
■
muss eine leicht zugängliche Trennvorrichtung vorhanden sein.
■ Bei Einrichtungen mit Steckanschluss muss die Steckdose nahe
der Einrichtung angebracht und leicht zugänglich sein.
WARNUNG
Kurzschlussgefahr.
– Auf eine räumliche Trennung (> 10 mm) der SELV-
Stromkreise zu anderen Stromkreisen achten.
– Bei Unterschreiten des Mindestabstandes z. B.
Elektronikdosen / Isolierschläuche verwenden.
■ Anschluss gemäß Anschlussgrafik vornehmen.
-/ -free@
Busch ABB home
6200 AP-101
SAP-S-2
SAP-S-127.2
www.busch-
jaeger.de/freeathome
www.abb.com/freeathome
Inbetriebnahme
Alle Geräte des Systems müssen korrekt verkabelt und an die
■
Buslinie angeschlossen sein.
Empfehlung: Gerät per WLAN mit einem Smartphone, Tablet oder
■
PC verbinden.
Weitere Verbindungsmöglichkeiten siehe Technisches Handbuch
■
(siehe QR-Code in dieser Anleitung).
Ausführliche Informationen zu Inbetriebnahme, Netzwerkeinbindung
und Parametrierung befinden sich im Technischen Handbuch und in
der Onlinehilfe des System Access Point
(www.busch-jaeger.de/freeathome | www.abb.de/freeathome).
Verbindung über WLAN herstellen:
1. Mit WLAN des System Access Point verbinden (Passwort siehe
Netzteil (T)).
2. Öffnen der web-basierten Inbetriebnahme:
– bei installierter free@home-App automatisch
– über UPnP (Netzwerkeinstellungen -> Doppelklick auf Gerät)
– über Browser (Eingabe IP-Adresse: 192.168.2.1).
3. Dialog für Grundeinstellungen startet.

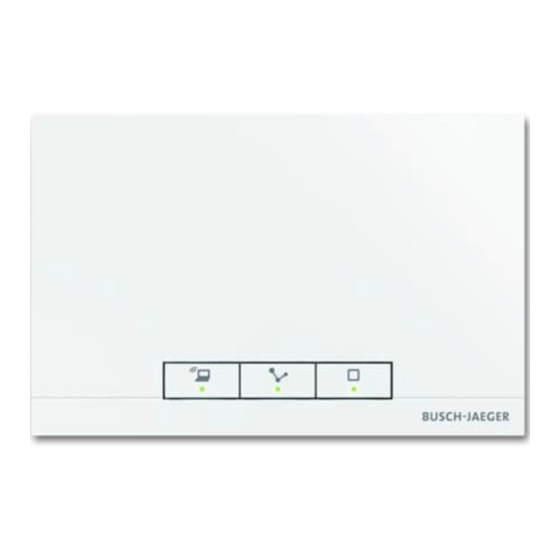

Bedienung
[1] Aktiviert/deaktiviert Access-Point-Modus (WLAN an/aus);
LED an/aus: aktiv/inaktiv
[2] LED an: Verbindung mit LAN oder WLAN
LED aus: Keine Verbindung
LED blinkt: Verbindungsversuch
[3] LED grün (kurz): Spannung liegt an
LED gelb: Gerät bootet
LED grün (dauernd): Gerät betriebsbereit
LED aus: Keine Spannung
LED blinkt: Fehlerfall
Reset durch gleichzeitiges Drücken aller Tasten während Boot-
vorgang.
Service
Busch-Jaeger Elektro GmbH - Ein Unternehmen der ABB Gruppe,
Freisenbergstraße 2, D-58513 Lüdenscheid,
Tel. D+A: +49 2351 956-1600; CH: +41 58 586 06 53;
D: 0800 3733 28 4
www.BUSCH-JAEGER.de
®
