Bedienungsanleitung
Instruction Manual

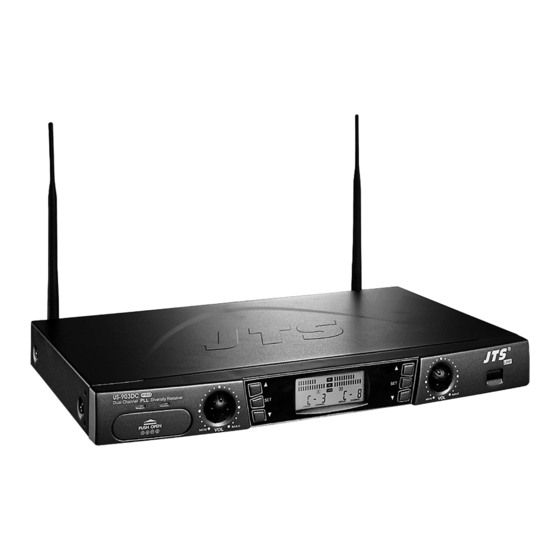

US-903DC PRO
Diversity-UHF-Dual-Empfänger
Diversity UHF Dual Receiver

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für JTS US-903DC PRO

  • Seite 1 ® Vertrieb von JTS-Produkten — Distribution of JTS products Bedienungsanleitung Instruction Manual US-903DC PRO Diversity-UHF-Dual-Empfänger Diversity UHF Dual Receiver...
  • Seite 2 Bevor Sie einschalten … Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von JTS. Bitte lesen Sie diese Bedie- nungsanleitung vor dem Betrieb gründlich durch. Nur so lernen Sie alle Funktionsmöglich- keiten kennen, vermeiden Fehlbedienungen und schützen sich und Ihr Gerät vor eventuellen Schäden durch unsachgemäßen Gebrauch.
  • Seite 3 US-903DC Dual Channel PLL Diversity Receiver POWER PUSH OPEN GROUP CHANNEL GROUP CHANNEL MUTE MUTE GROUP CHANNEL GROUP CHANNEL CH 2 CH 1 CH. 2 AF MIXED CH. 1 12-18V‡ ANT. 2 ANT. 1 OUTPUT SQUELCH SQUELCH 600mA AF OUTPUT UNBAL.
  • Seite 4: Übersicht Der Bedienelemente Und Anschlüsse

    Bitte klappen Sie die Seite 3 heraus. Sie sehen 10 LC-Multifunktionsdisplay (Abb. 2) dann immer die beschriebenen Bedienelemente a Anzeige RF* (radio frequency) für die Emp- und Anschlüsse. fangsstärke des Funksignals: je länger die Bal- kenanzeige, desto besser ist der Empfang b Anzeige AF* (audio frequency) für die Laut- 1 Übersicht der Bedienelemente und stärke des empfangenen Audiosignals [unab-...
  • Seite 5: Hinweise Für Den Sicheren Gebrauch

    Sie sie nur in den Sondermüll (z. B. Sammelbehälter bei Ihrem Einzelhändler). Der US-903DC PRO ist als Tischgerät oder für den Einbau in ein Rack für Geräte mit einer Breite von 482 mm (19") vorgesehen. Für den Rackeinbau die vier Standfüße abschrauben und die beiden beiliegen-...
  • Seite 6: Bedienung

    5 Anschluss mente des Balkens aufleuchten, desto besser ist der Empfang. 1) Die beiden beiliegenden Antennen (3) in die BNC- Bei schlechtem oder gestörtem Empfang überprü- Antennenbuchsen ANT. 1 und ANT. 2 (13) stecken fen ob: und senkrecht stellen. a auf einem anderen Übertragungskanal der 2) Zum Anschluss an das nachfolgende Gerät (z.
  • Seite 7 792,625 791,375 791,750 791,125 Frequenzbeispiele für den gleichzeitigen Betrieb mehrerer Systeme finden Sie im Internet auf 794,250 793,125 792,625 791,875 www.jts-germany.de unter „Informationen/Inter- 795,625 794,000 793,750 793,625 modulationsfreies Frequenzsetup“. 797,125 795,250 794,500 795,875 3) Mit der Taste SET die Eingabe bestätigen. Im Dis- play blinkt jetzt der aktuelle Übertragungskanal...
  • Seite 8 6.2 Akkumulatoren laden Bleibt die zugehörige Kontrollanzeige dunkel, erfolgt keine Ladung und es ist entweder Die integrierte Schnellladeeinheit ermöglicht das kein Akkupaar eingelegt oder Laden von zwei Paar NiCd- oder NiMH-Mignon-Akkus mindestens ein Akku falsch herum eingelegt oder (Typ AA). Vier NiMH-Akkus (1300 mAh) liegen dem mindestens ein Akku defekt Empfänger bei.
  • Seite 9: Operating Elements And Connections

    Please unfold page 3. Then you can always see the with the unit locked: operating elements and connections described. to recall and to exit the adjusting mode for the locking function → chapter 6.1.1 10 LC multifunction display (fig. 2) 1 Operating Elements and Connections a indication RF* (radio frequency) for the received power of the radio signal: the longer the bar...
  • Seite 10: Safety Notes

    (e. g. collecting container at your 4 Rack Mounting retailer). The US-903DC PRO is provided as a table top unit or for installation into a rack for units with a width of 482 mm (19"). For the rack installation unscrew the...
  • Seite 11: Operation

    5 Connection b the batteries of the transmitter are not suffi- ciently charged any more (see battery status 1) Insert the two supplied antennas (3) to the BNC indication on the transmitter). antenna jacks ANT. 1 and ANT. 2 (13) and place c the distance between the transmitter and the them in a vertical position.
  • Seite 12 Note: The lock mode will not be deactivated by switch- eral systems can be found in the Internet on ing off the receiver. After switching on, the channel sel- www.jts-germany.de under “Informationen/Inter- ection will continue to be locked. modulationsfreies Frequenzsetup”.
  • Seite 13: Specifications

    6.2 Recharging the rechargeable batteries power supply has been reestablished. Then the charging unit is ready for operation again. The integrated quick charging unit allows charging of two pairs of NiCd or NiMH rechargeable batteries 5) After the charging process is finished, the unit will of size AA.
  • Seite 14 Copyright © by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved. A-0631.99.01.06.2006...
