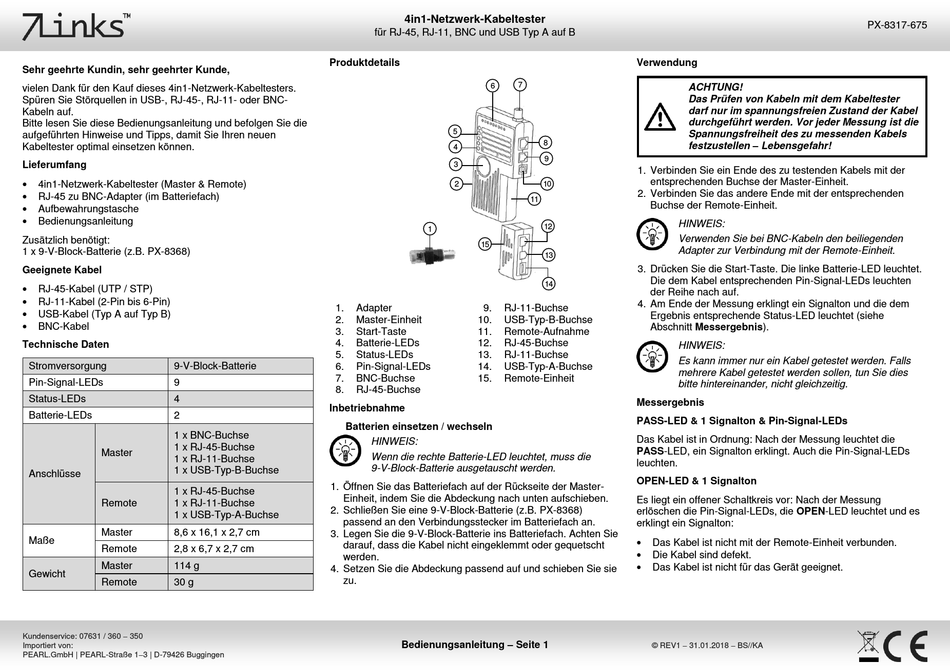

7links PX-8317-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses 4in1-Netzwerk-Kabeltesters.
Spüren Sie Störquellen in USB-, RJ-45-, RJ-11- oder BNC-
Kabeln auf.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
Kabeltester optimal einsetzen können.
Lieferumfang
 4in1-Netzwerk-Kabeltester (Master & Remote)

RJ-45 zu BNC-Adapter (im Batteriefach)

Aufbewahrungstasche

Bedienungsanleitung
Zusätzlich benötigt:
1 x 9-V-Block-Batterie (z.B. PX-8368)
Geeignete Kabel

RJ-45-Kabel (UTP / STP)

RJ-11-Kabel (2-Pin bis 6-Pin)

USB-Kabel (Typ A auf Typ B)

BNC-Kabel
Technische Daten
Stromversorgung 9-V-Block-Batterie
Pin-Signal-LEDs 9
Status-LEDs 4
Batterie-LEDs 2
1 x BNC-Buchse
1 x RJ-45-Buchse
Master
1 x RJ-11-Buchse
1 x USB-Typ-B-Buchse
Anschlüsse
1 x RJ-45-Buchse
Remote 1 x RJ-11-Buchse
1 x USB-Typ-A-Buchse
Master 8,6 x 16,1 x 2,7 cm
Maße
Remote 2,8 x 6,7 x 2,7 cm
Master 114 g
Gewicht
Remote 30 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
4in1-Netzwerk-Kabeltester
für RJ-45, RJ-11, BNC und USB Typ A auf B
Produktdetails
6
5
4
3
2
1
15
1. Adapter 9. RJ-11-Buchse
2. Master-Einheit 10. USB-Typ-B-Buchse
3. Start-Taste 11. Remote-Aufnahme
4. Batterie-LEDs 12. RJ-45-Buchse
5. Status-LEDs 13. RJ-11-Buchse
6. Pin-Signal-LEDs 14. USB-Typ-A-Buchse
7. BNC-Buchse 15. Remote-Einheit
8. RJ-45-Buchse
Inbetriebnahme
Batterien einsetzen / wechseln
HINWEIS:
Wenn die rechte Batterie-LED leuchtet, muss die
9-V-Block-Batterie ausgetauscht werden.
1. Öffnen Sie das Batteriefach auf der Rückseite der Master-
Einheit, indem Sie die Abdeckung nach unten aufschieben.
2. Schließen Sie eine 9-V-Block-Batterie (z.B. PX-8368)
passend an den Verbindungsstecker im Batteriefach an.
3. Legen Sie die 9-V-Block-Batterie ins Batteriefach. Achten Sie
darauf, dass die Kabel nicht eingeklemmt oder gequetscht
werden.
4. Setzen Sie die Abdeckung passend auf und schieben Sie sie
zu.
Bedienungsanleitung – Seite 1
Verwendung
7
ACHTUNG!
Das Prüfen von Kabeln mit dem Kabeltester
darf nur im spannungsfreien Zustand der Kabel
durchgeführt werden. Vor jeder Messung ist die
Spannungsfreiheit des zu messenden Kabels
8
festzustellen – Lebensgefahr!
9
1. Verbinden Sie ein Ende des zu testenden Kabels mit der
entsprechenden Buchse der Master-Einheit.
10
2. Verbinden Sie das andere Ende mit der entsprechenden
11
Buchse der Remote-Einheit.
HINWEIS:
12
Verwenden Sie bei BNC-Kabeln den beiliegenden
Adapter zur Verbindung mit der Remote-Einheit.
13
3. Drücken Sie die Start-Taste. Die linke Batterie-LED leuchtet.
Die dem Kabel entsprechenden Pin-Signal-LEDs leuchten
14
der Reihe nach auf.
4. Am Ende der Messung erklingt ein Signalton und die dem
Ergebnis entsprechende Status-LED leuchtet (siehe
Abschnitt Messergebnis).
HINWEIS:
Es kann immer nur ein Kabel getestet werden. Falls
mehrere Kabel getestet werden sollen, tun Sie dies
bitte hintereinander, nicht gleichzeitig.
Messergebnis
PASS-LED & 1 Signalton & Pin-Signal-LEDs
Das Kabel ist in Ordnung: Nach der Messung leuchtet die
PASS-LED, ein Signalton erklingt. Auch die Pin-Signal-LEDs
leuchten.
OPEN-LED & 1 Signalton
Es liegt ein offener Schaltkreis vor: Nach der Messung
erlöschen die Pin-Signal-LEDs, die OPEN-LED leuchtet und es
erklingt ein Signalton:
 Das Kabel ist nicht mit der Remote-Einheit verbunden.

Die Kabel sind defekt.

Das Kabel ist nicht für das Gerät geeignet.
© REV1 – 31.01.2018 – BS//KA
PX-8317-675
