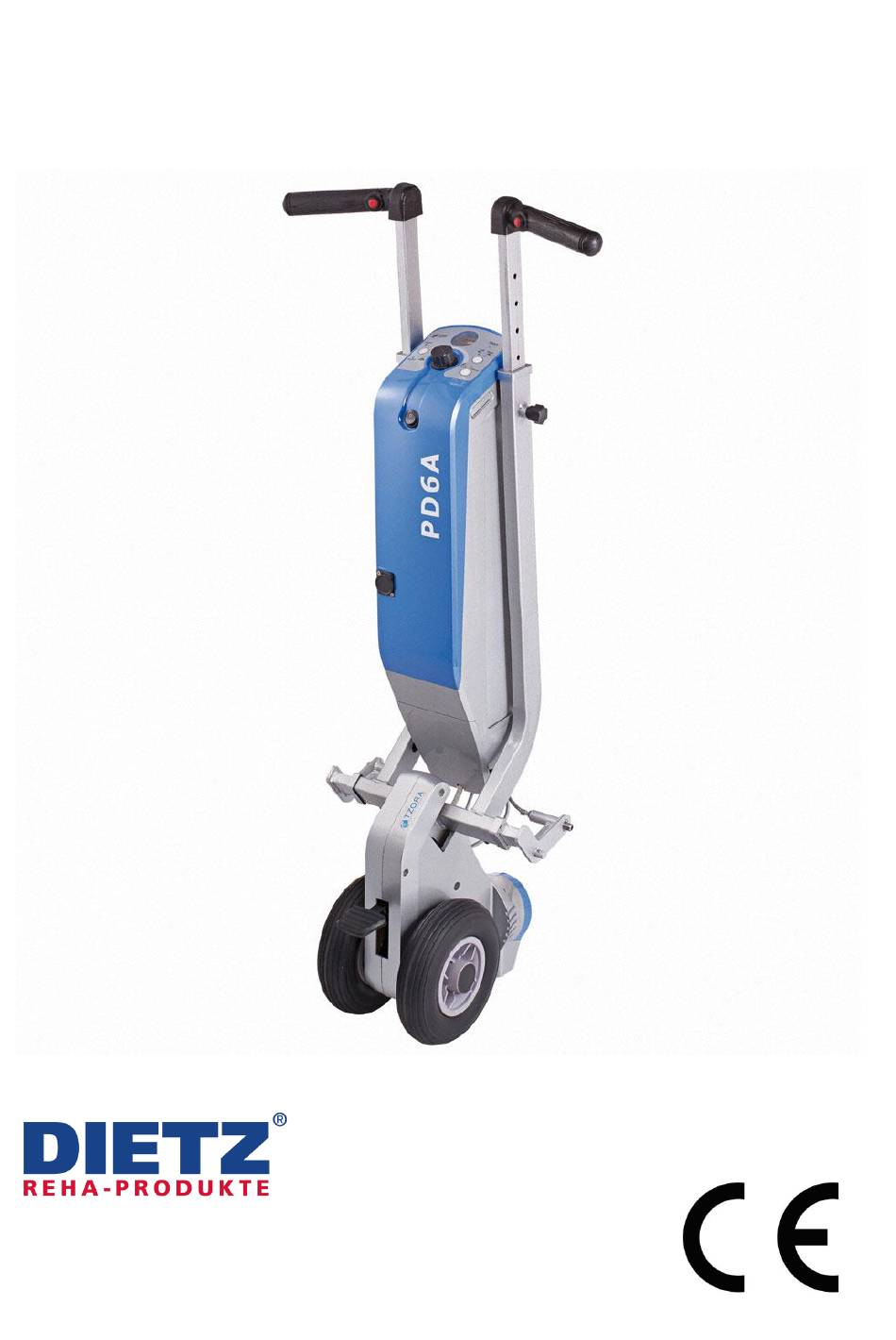

- Seite 1 Gebrauchsanweisung Elektrische Schiebe- und Bremshilfe PD-6 A Descostrasse 10 D-76307 Karlsbad-Ittersbach Tel. +49 (0) 7248/ 9186-0 Fax. +49 (0) 7248/ 9186-86...
-
Seite 2: Inhaltsverzeichnis
Abstand der Rollstuhlkupplung ............. 15 Bedienung der PD-6 A ................16 Funktion der Bedien-Elemente .............. 16 Hinweise für die Sicherheit während der Benutzung der PD-6 A ..17 Batterie („Batterie-Pack“) ................17 Aufladen der Batterie ................18 Pflegehinweise für den Benutzer .............. 19 Reinigung .................... - Seite 3 Wöchentliche Überprüfung ..............20 Überprüfung der Gastaste…………………………………………………20 Überprüfung der elektromagnetischen Bremse……………………….20 Überprüfung der Kabel…...……………………………………………………. 20 Sicherungen ....................21 Wartungshinweise für den Fachhandel ........... 21 Weitergabe / Wiedereinsatz ..............22 Entsorgung ....................22 Technische Daten ..................22 Beseitigen von einfachen Störungen ............23 Garantie ......................
-
Seite 4: Allgemeine Informationen
Gerät abgekuppelt ist. Vor der Benutzung des Gerätes in der Praxis müssen potentielle Bedienpersonen diese Bedienungsanleitung sorgfältig lesen und den Umgang mit der PD-6 A so lange üben, bis sie die sichere Handhabung beherrschen. Bitte lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch sorgfältig durch. -
Seite 5: Zeichen Und Symbole
Die Begleitperson muss körperlich und geistig in der Lage sein, die PD-6 A in allen Betriebssituationen sicher zu bedienen. Zeichen und Symbole Achtung! Bezeichnet besonders sicherheitsrelevante Hinweise. Bedienungsanleitung beachten! Wichtig! Bezeichnet besonders nützliche Informationen im jeweiligen Sachzusammenhang. Haftung Die Firma DIETZ GmbH haftet nur, wenn die Schiebehilfe unter den vorgegebenen Bedingungen und zu den vorgegebenen Zwecken eingesetzt wird. -
Seite 6: Produkt- Und Lieferübersicht
PD-6 A An dem im Zusammenhang mit der PD-6 A benutzten Rollstuhl muss eine Kipp-Sicherung, z. B.: in Form von „Anti-Kipp“-Rädern, montiert sein. Es ist nur dann ein sicherer Betrieb gewährleistet, wenn sowohl die Begleitperson als auch der Insasse mit der sicheren Handhabung des vorhandenen Rollstuhles und der PD-6 A vertraut sind. -
Seite 7: Kennzeichnung Und Typenschilder
Typen- und Herstellerschild sind am Rahmen hinter dem Akku angebracht. Schilder müssen lesbar bleiben. Unlesbare oder fehlende Schilder unverzüglich ersetzen. Das Typenschild ist für die Identifizierung des Produktes sehr wichtig, es darf nicht entfernt werden. Ausstattung der PD-6 A Handgriffe Bedien-Konsole Entriegelungs-Hebel Höheneinstellung... -
Seite 8: Ankuppeln Und Abkuppeln Der Pd-6 A
PD-6 A Ankuppeln und Abkuppeln der PD-6 A Achtung: Vor der erstmaligen Inbetriebnahme der PD-6 A muss das Batterie-Pack vollständig aufgeladen werden! Ankuppeln der PD-6 A (1) Das Batterie-Pack wird wie folgt zwischen die Rahmenstreben der Antriebseinheit eingesetzt: Batterie- Pack am Handgriff anfassen, diesen nach oben ziehen und die Einheit in die untere Batterieaufnahme einführen. - Seite 9 (5) Halten Sie die PD-6 A mit beiden Händen an den Griffen fest und drücken sie die Fahrtaste. Führen Sie die Antriebseinheit nun von hinten mittig an den Rollstuhl heran. Hierbei ist es wichtig, dass die Schiebehilfe leicht nach hinten gekippt ist.
-
Seite 10: Nutzung Des Rollstuhls Ohne Elektrisch Unterstützte Schiebe- / Bremsfunktion
Schiebe- Bremsfunktion Die PD-6 A kann auch ohne Funktion am Rollstuhl mitgeführt werden. Im Gegensatz zu der Nutzung der Freilauffunktion ist der manuelle Schiebebetrieb dadurch leichtgängiger. Dafür wird die PD-6 A ähnlich dem vorher beschriebenen Ankuppeln, jedoch speziell in die dafür vorgesehenen Aufnahmen, eingehängt. - Seite 11 (1) Die feststehenden Zapfen der PD-6 A müssen in die oberen Aufnahmen der Kupplungsplatten eingeführt werden. (2) Heben Sie die PD-6 A mit dem Oberschenkel leicht an, so dass die Antriebsräder keinen Kontakt zum Untergrund haben und führen Sie die...
-
Seite 12: Abkuppeln Der Pd-6 A
= die Räder blockiert. 3) Stellen Sie den Vorwärts- Rückwärtsschalter auf –reverse- und halten Sie die Griffe der PD-6 A mit beiden Händen fest. Alternativ können Sie die Schiebehilfe auch in der Freilauffunktion abkoppeln. Achtung: speziell beim Abkoppeln ist es wichtig, dass die Griffe zwar festgehalten, die Schiebehilfe aber weder nach vorne noch nach hinten geneigt bzw. - Seite 13 (5) Betätigen Sie, bei gleichzeitig gedrücktem Fußpedal, eine der Fahrtaste. Die entriegelte Schiebehilfe fährt nun rückwärts zwischen den Kupplungsplatten heraus. (8) Führen Sie die Schiebehilfe final mittig nach hinten vom Rollstuhl weg. Das Fußpedal kann jetzt abschließend gelöst werden, die Antriebseinheit ist somit vollständig entkoppelt Für den Transport im PKW kann das Batterie-Pack durch hochdrücken des Verriegelungs-Hebels aus der Halterung der...
-
Seite 14: Einstellungen
Vergewissern Sie sich dabei, dass die Schrauben in den jeweiligen Bohrungen greifen. Die PD-6 A ist jetzt einsatzbereit. Vor der tatsächlichen Inbetriebnahme sind jedoch unbedingt noch die Bedienungs-, Sicherheits- und Gefahrenhinweise auf den folgenden Seiten zu lesen und zu beachten. -
Seite 15: Abstand Der Rollstuhlkupplung
Abstand der Rollstuhlkupplung Sie können den Abstand der Kupplungsarme stufenlos verändern um den Zusatzantrieb an die Breite ihres Rollstuhls anzupassen. Die Kupplungsarme sind mit jeweils zwei Schrauben gesichert. Lösen Sie die Schrauben und ziehen Sie die Kupplungsarme auf den gewünschten Abstand heraus. Ziehen Sie die Schrauben wieder fest an. -
Seite 16: Bedienung Der Pd-6 A
Service oder der Fachhändler kontaktiert werden). (5) Der Freilauf-Druckschalter wird benutzt um das elektromechanische Bremssystem der PD-6 A zu entriegeln. Durch Betätigung des Freilauf- Druckschalters und anschließender Betätigung der Gastaste wird der Freilauf aktiviert. Dies ist z.B. unter sehr beengten räumlichen Bedingungen erforderlich, wenn der Rollstuhl zwar mit der angekuppelten Antriebs-Einheit, aber ohne Motorkraft sehr vorsichtig und präzise bewegt (geschoben) werden... -
Seite 17: Hinweise Für Die Sicherheit Während Der Benutzung Der Pd-6 A
Batterien auch bei Nicht-Benutzung, je nach Umgebungsbedingungen, selbst entladen und somit der Gefahr einer, für die Batterie schädlichen, Tiefentladung ausgesetzt sind. Die Batterien der PD-6 A sind zwei 12 V wartungsfreie Akkus. Sie dürfen nur von einem Lizenzhändler ausgetauscht werden. -
Seite 18: Aufladen Der Batterie
Säure und Umweltschäden verursachen. Aufladen der Batterie Zur Ladung wird die PD-6 A abgeschaltet. Es ist möglich, den Batteriesatz direkt aufzuladen (1) oder ihn über den Stromanschluss (2) des PD-6 A zu laden. 1. Den Ladungsstecker in die Ladesteckdose in die Rückseite des Batteriesatzes stecken und anschließend das Ladungsgerät an das... -
Seite 19: Pflegehinweise Für Den Benutzer
Haftung für daraus ursächlich abzuleitende Schäden am und durch die PD-6 A zur Folge haben! Allgemeine Pflege und Überprüfung Vorsicht beim Reinigen der PD-6 A. Wasser und Feuchtigkeit dürfen weder an, noch in elektrische Bauteile, Kabel, Schalter und Steckverbinden gelangen! ... -
Seite 20: Wöchentliche Überprüfung
Wöchentliche Überprüfung vor der Benutzung Überprüfung der Gastaste Die PD-6 A ist ausgeschaltet (die Batteriezustands-Kontrolldiode muss aus sein und leuchtet nicht). Die Gastaste wird jetzt bei ausgeschaltetem Gerät betätigt. Bei betätigter Gastaste wird das Gerät jetzt eingeschaltet – und darf... -
Seite 21: Sicherungen
Sicherungen Die Absicherung der elektrischen Anlage der PD-6 A erfolgt durch zwei Überlastsicherungen. Der Austausch der Sicherungen darf nur von autorisierten Fachbetrieben ausgeführt werden, da einem Sicherungsdefekt meist ein anderer Fehler, der ebenfalls behoben werden muss, zugrunde liegt. Sicherungen mit anderer Funktionsweise oder anderen Werten dürfen... -
Seite 22: Weitergabe / Wiedereinsatz
Die PD-6 A besteht aus der Elektronik, den elektrischen Kabeln, den Plastikteilen, den Stahl- und Aluminiumrahmen sowie den Anschlußstücken. Die Teile der PD-6 A dürfen nicht in den üblichen Müll geworfen werden! Wenn die PD-6 A nicht mehr betriebsfähig ist, muss sie demontiert und die Teile wie oben ausgeführt, gesondert an befugte Recyclingstellen übergeben... -
Seite 23: Beseitigen Von Einfachen Störungen
5x blk. Keine Verwendung Der Controller blockiert den Fahrbetrieb. Überprüfen Sie, ob blinken die PD-6 A noch mit dem Ladekabel verbunden ist. Ein Fehler der Geschwindigkeitsregulierung wird angezeigt. blinken Stellen Sie sicher, dass der Geschwindigkeitsregler auf „Minimum“ eingestellt ist, bevor Sie die PD-6A einschalten. -
Seite 24: Garantie
PD-6 A Garantie Garantieleistungen beziehen sich auf alle Mängel des Produkts, die nachweislich auf Material- oder Herstellungsfehler zurückzuführen sind. Die Gewährleistungsfrist beträgt Monate Zugang Versandbereitschaftsanzeige, spätestens nach Auslieferung. Von der Gewährleistungspflicht ausgeschlossen sind Beschädigungen, die durch natürlichen Verschleiß, durch Vorsatz, fahrlässige bzw. unsachgemäße...
