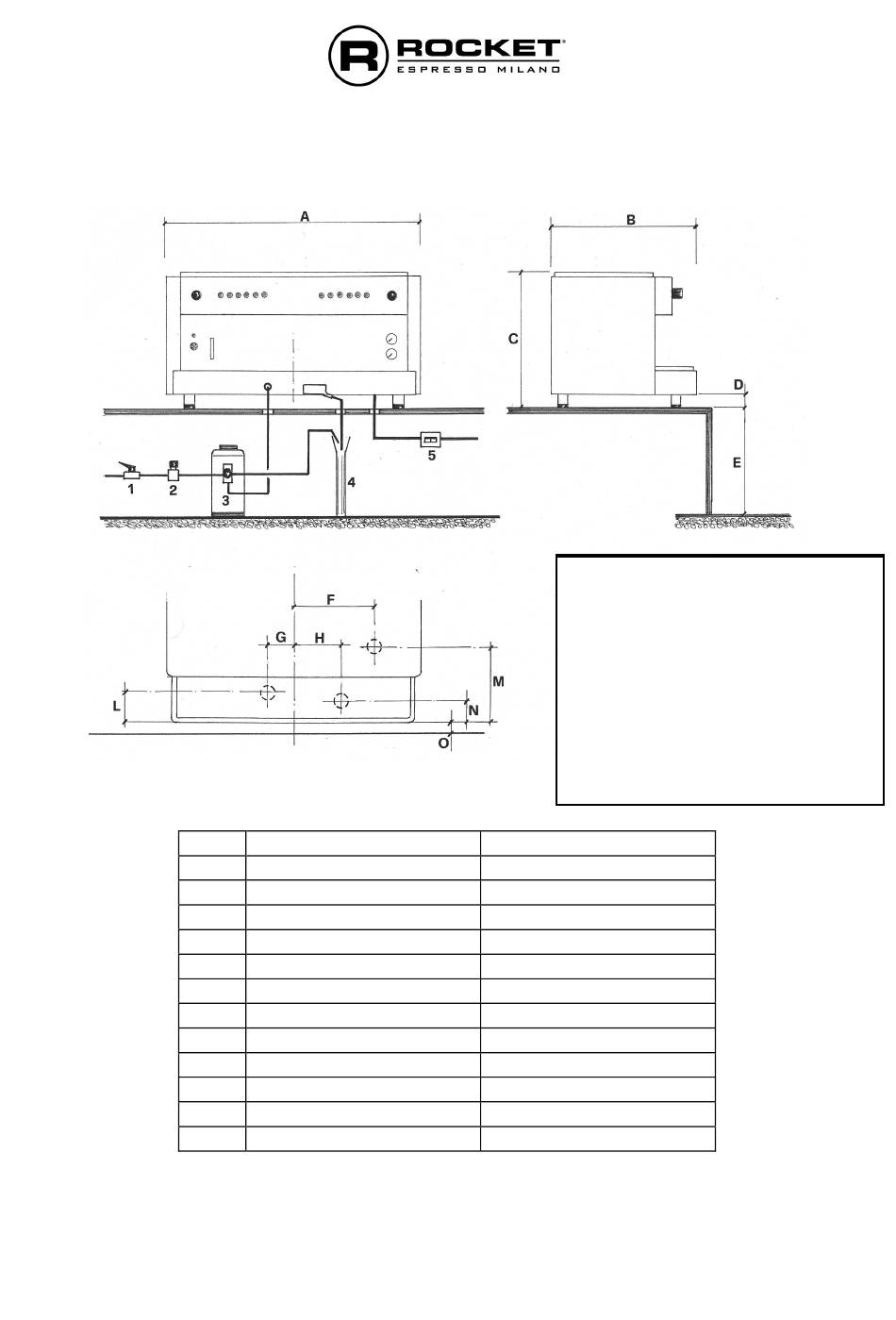

Installations-Schema - Rocket Espresso Limited RE A2 Bedienungsanleitung

Pos.
A
B
C
D
E
F
G
H
L
M
N
O
_____________________________________________________________________________________________
© Rocket Espresso Ltd. Espressomaschinen Baureihe RE A und RE S. . Ed. 10.2014. Änderungen vorbehalten.
2 gruppige Maschine
780 mm
583 mm
523 mm
55 mm
1.025 mm
263 mm
50 mm
110 mm
150 mm
290 mm
115 mm
100 mm

Installations-Schema

1 Absperrhahn zum Wassernetz
1 Absperrhahn zum Wassernetz
2 Druckminderer
2 Druckminderer
3 Wasserfilter
3 Wasserfilter
4 Abfluss
4 Abfluss
5 Sicherheitsschalter
5 Sicherheitsschalter
(Alle diese Teile gehören nicht
(Alle diese Teile gehören nicht
zum Lieferumfang)
zum Lieferumfang)
3 gruppige Maschine
1000 mm
583 mm
523 mm
55 mm
1.025 mm
373 mm
160 mm
80 mm
150 mm
290 mm
115 mm
100 mm
Seite 10
