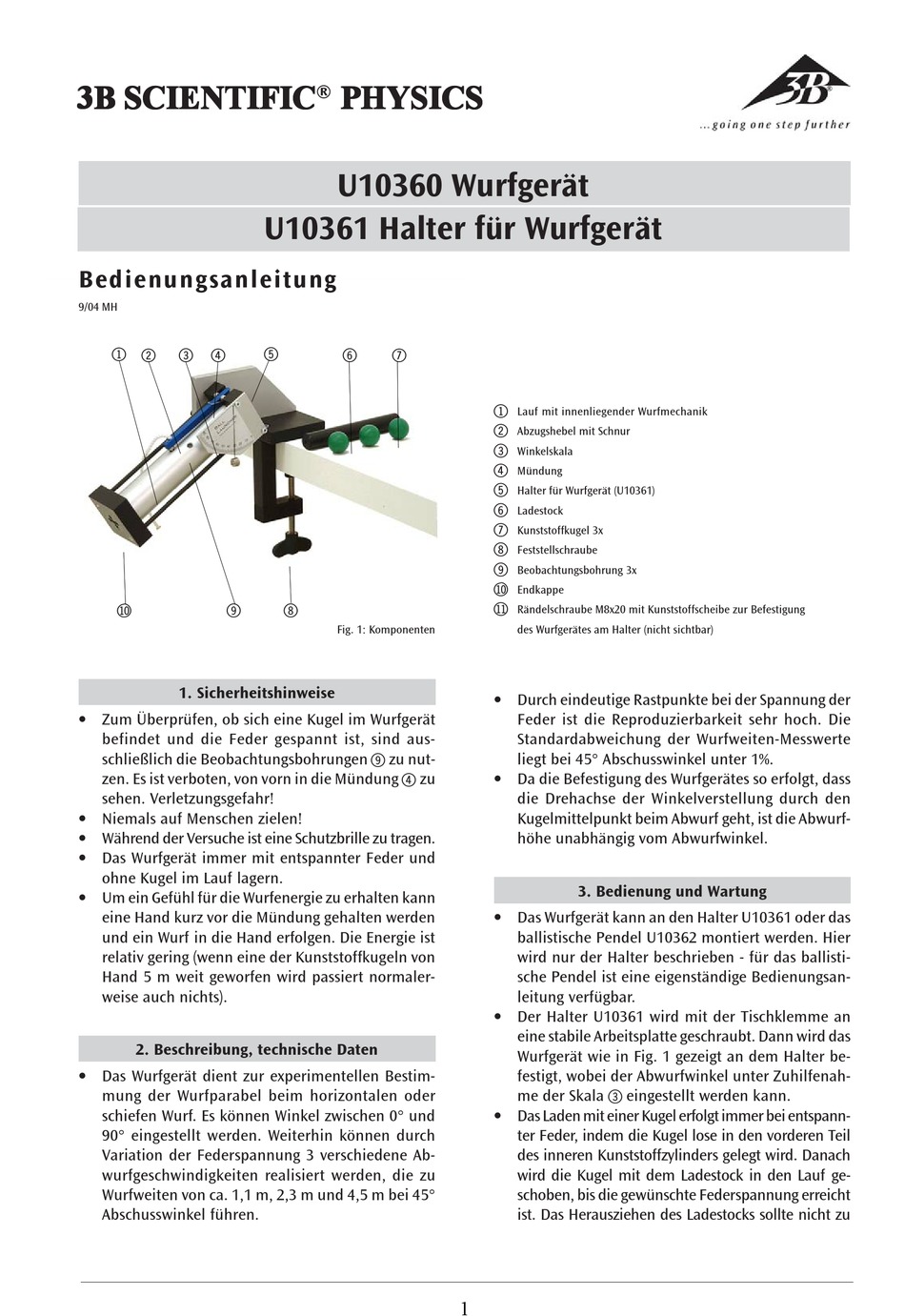

3B SCIENTIFIC PHYSICS U10361 Bedienungsanleitung

3B SCIENTIFIC 3B SCIENTIFIC® PHYSICS 3B SCIENTIFIC
3B SCIENTIFIC 3B SCIENTIFIC
Bedienungsanleitung
9/04 MH
1
2 3 4
bl 9
1. Sicherheitshinweise
• Zum Überprüfen, ob sich eine Kugel im Wurfgerät
befindet und die Feder gespannt ist, sind aus-
schließlich die Beobachtungsbohrungen
zen. Es ist verboten, von vorn in die Mündung
sehen. Verletzungsgefahr!
• Niemals auf Menschen zielen!
• Während der Versuche ist eine Schutzbrille zu tragen.
• Das Wurfgerät immer mit entspannter Feder und
ohne Kugel im Lauf lagern.
• Um ein Gefühl für die Wurfenergie zu erhalten kann
eine Hand kurz vor die Mündung gehalten werden
und ein Wurf in die Hand erfolgen. Die Energie ist
relativ gering (wenn eine der Kunststoffkugeln von
Hand 5 m weit geworfen wird passiert normaler-
weise auch nichts).
2. Beschreibung, technische Daten
• Das Wurfgerät dient zur experimentellen Bestim-
mung der Wurfparabel beim horizontalen oder
schiefen Wurf. Es können Winkel zwischen 0° und
90° eingestellt werden. Weiterhin können durch
Variation der Federspannung 3 verschiedene Ab-
wurfgeschwindigkeiten realisiert werden, die zu
Wurfweiten von ca. 1,1 m, 2,3 m und 4,5 m bei 45°
Abschusswinkel führen.
PHYSICS PHYSICS PHYSICS
PHYSICS
U10360 Wurfgerät
U10361 Halter für Wurfgerät
5
6 7
8
Fig. 1: Komponenten
9 zu nut-
zu
4
1
Lauf mit innenliegender Wurfmechanik
2
Abzugshebel mit Schnur
3
Winkelskala
4
Mündung
5
Halter für Wurfgerät (U10361)
6
Ladestock
7
Kunststoffkugel 3x
8
Feststellschraube
9
Beobachtungsbohrung 3x
bl
Endkappe
bm
Rändelschraube M8x20 mit Kunststoffscheibe zur Befestigung
des Wurfgerätes am Halter (nicht sichtbar)
• Durch eindeutige Rastpunkte bei der Spannung der
Feder ist die Reproduzierbarkeit sehr hoch. Die
Standardabweichung der Wurfweiten-Messwerte
liegt bei 45° Abschusswinkel unter 1%.
• Da die Befestigung des Wurfgerätes so erfolgt, dass
die Drehachse der Winkelverstellung durch den
Kugelmittelpunkt beim Abwurf geht, ist die Abwurf-
höhe unabhängig vom Abwurfwinkel.
3. Bedienung und Wartung
• Das Wurfgerät kann an den Halter U10361 oder das
ballistische Pendel U10362 montiert werden. Hier
wird nur der Halter beschrieben - für das ballisti-
sche Pendel ist eine eigenständige Bedienungsan-
leitung verfügbar.
• Der Halter U10361 wird mit der Tischklemme an
eine stabile Arbeitsplatte geschraubt. Dann wird das
Wurfgerät wie in Fig. 1 gezeigt an dem Halter be-
festigt, wobei der Abwurfwinkel unter Zuhilfenah-
me der Skala 3 eingestellt werden kann.
• Das Laden mit einer Kugel erfolgt immer bei entspann-
ter Feder, indem die Kugel lose in den vorderen Teil
des inneren Kunststoffzylinders gelegt wird. Danach
wird die Kugel mit dem Ladestock in den Lauf ge-
schoben, bis die gewünschte Federspannung erreicht
ist. Das Herausziehen des Ladestocks sollte nicht zu
1
®
