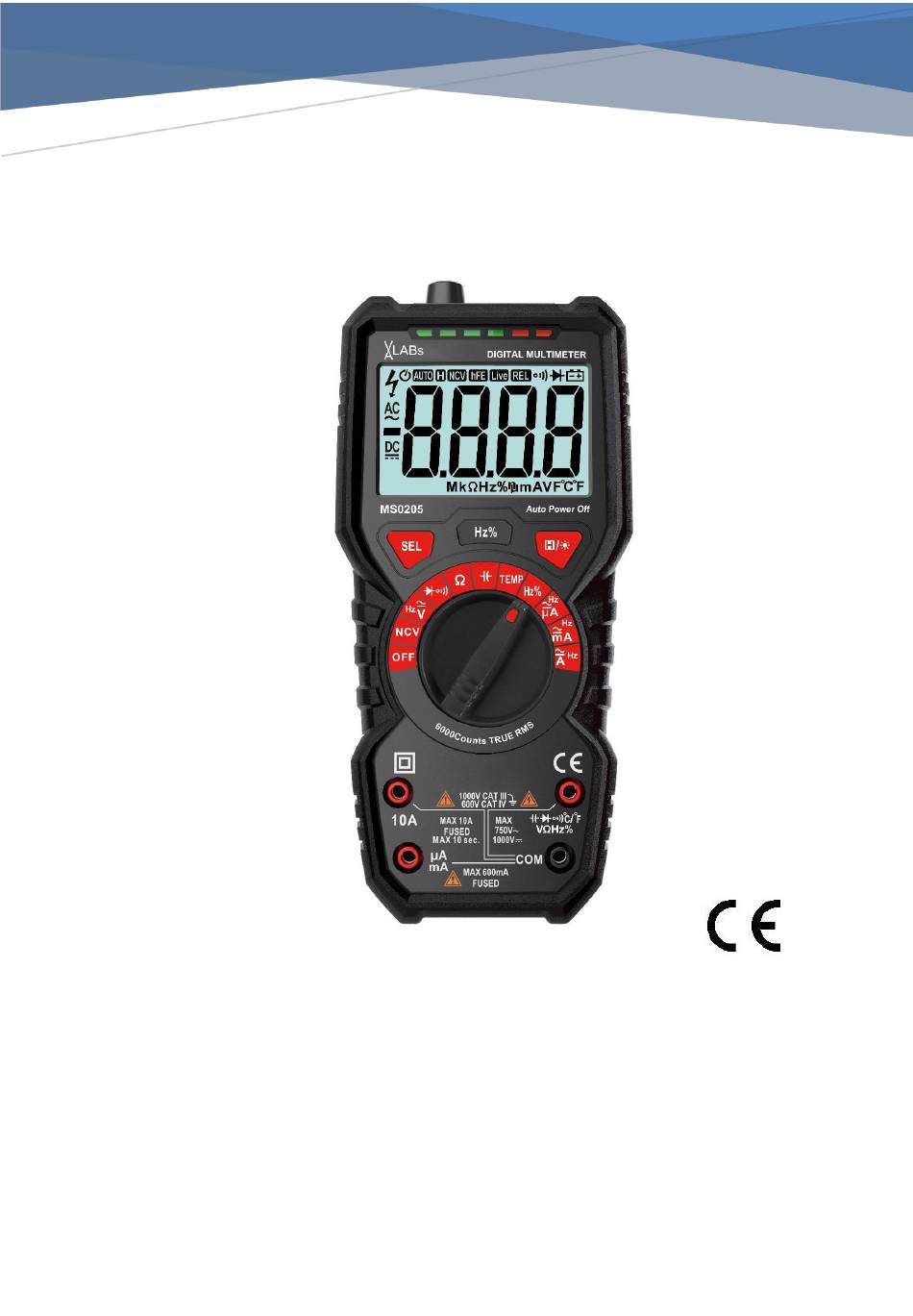

- Seite 1 VA-LABs MS0205 www.VA-LABs.de...
-
Seite 2: Inhaltsverzeichnis
Einführung in die Verwendung ......................... 10 Übersicht ................................12 Display-Symbole ............................... 13 Tasten- und Sonderfunktionen ......................... 14 Eingangslimits ..............................14 VA-LABS MS0205 Spannungsmessung ............................15 Strommessung ..............................16 EINFÜHRUNG ............................2 Widerstandsmessung, Durchgangsprüfung und Diodentest ................17 GRUNDLEGENDE HINWEISE ......................... 3 Kapazitätsmessung ............................ -
Seite 3: Einführung
VA-LABS MS0205 1 Einführung Wir freuen uns, dass Sie sich für ein Produkt von VA-LABs entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Alle Personen, die mit der Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Multimeters MS0205 zu tun haben, ➢... -
Seite 4: Grundlegende Hinweise
Verwender die notwendigen Informationen für die Bedienung, Wartung und Reparatur. Sie ist als Dokument ein Teil des MS0205 und muss dem Elektrofachpersonal zu jedem Zeitpunkt zur Verfügung stehen. Es ist darauf zu achten, dass sämtliche Teile der Bedienungsanleitung immer in gut lesbarem Zustand sind. -
Seite 5: Sorgfaltspflicht Des Verwenders / Bedieners
VA-LABS MS0205 2.1.4 Verpflichtung des Verwenders/Bedieners Der Verwender verpflichtet sich: ➢ nur Personen im entsprechenden Bereich zu zulassen, die diese Bedienungsanleitung gelesen und verstanden haben. ➢ die Durchführung der regelmäßigen Wartungs- und Reinigungsarbeiten zu organisieren. HINWEIS Die allgemeinen Sicherheitsvorschriften sind zu beachten. -
Seite 6: Bauliche Veränderungen
2.1.8 Ersatzteile Ersatzteile und Sonderausstattungen, die nicht von VA-LABs geliefert wurden, sind auch nicht von uns zur Verwendung freigegeben. Für Schäden und Leistungseinschränkungen, die durch eine bauliche Veränderung oder Nachrüstung entstehen, ist jegliche Haftung des Herstellers / Inverkehrbringers in aller Regel ausgeschlossen. -
Seite 7: Aufbau Der Sicherheitshinweise/ Bedeutung Der Signalworte
Das Arbeiten an spannungsführenden Komponenten darf nur von speziell geschultem Fachpersonal mit entsprechender Qualifikation durchgeführt werden. VERBOTEN Das VA-LABs MS0205 ist kein Spielzeug und darf nicht in Kinderhände gelangen. Eltern haften bei sämtlichen Folgeschäden durch Nichtbeachtung für ihre Kinder! HINWEIS Lesen Sie zur eigenen Sicherheit immer vor der Inbetriebnahme diese Bedienungsanleitung sorgfältig. - Seite 8 VA-LABS MS0205 Sicherheitshinweise und Symbole auf dem Gerät: Achtung! Warnhinweise in der Bedienungsanleitung nachlesen. Das Nichtbeachten der entsprechenden Hinweise birgt die Gefahr von Verletzungen von Personen und/oder Beschädigungen des Geräts. Eine maximale zulässige Spannungsdifferenz von 1000 V DC/ 750 V AC eff zwischen COM-/ V-/ bzw.
- Seite 9 VA-LABS MS0205 Um die allgemeine Betriebssicherheit des Messgeräts zu gewährleisten und schwere Verletzungen durch Kurzschlüsse bzw. Strom- und Spannungsüberschläge (Lichtbögen) zu vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zum Betrieb unbedingt zu beachten. Jedwede Schäden, welche durch die Nichtbeachtung dieser Hinweise resultieren, sind von Ansprüchen jeglicher Art ausgeschlossen.
- Seite 10 VA-LABS MS0205 Vibration, direkte Sonneneinstrahlung, magnetische und elektromagnetische Felder sowie Feuchtigkeit und Staubeinwirkung. Halten Sie das Messgerät von Flüssigkeiten fern und stellen Sie diese keinesfalls auf dem Gerät ab (Kurzschlussgefahr). Das Messgerät darf nicht im geöffneten Zustand betrieben werden (Stromschlaggefahr).
-
Seite 11: Einführung In Die Verwendung
➢ Entfernen Sie vorsichtig die Schutzfolie von dem Display. 2.4.2 Bestimmungsgemäße Verwendung Das digitale Multimeter MS0205 dient dem Messen und Testen verschiedenster elektronischer Parameter im Rahmen der in der Anleitung beschriebenen Wertebereiche und Messumgebungen. In explosionsgefährdeten Umgebungen darf das Gerät nicht zum Einsatz kommen! Unfälle und Schäden können die Folge bei Nichteinhaltung dieser Bestimmungen und Nichtbeachtung der... -
Seite 12: Flüssigkeit
VA-LABS MS0205 2.4.4 Flüssigkeit ➢ Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen am Produkt eindringen können. WICHTIG Besteht der Verdacht, dass auch nur minimale Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. -
Seite 13: Übersicht
VA-LABS MS0205 3 Übersicht, Tasten-/Sonderfunktionen WARNUNG Für das erstmalige Verwenden ist besondere Vorsicht angebracht! INFORMATION Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen die sich nicht mit dem Gerät auskennen. -
Seite 14: Display-Symbole
VA-LABS MS0205 3.2 Display-Symbole WARNUNG Bei geringer Batterieladung müssen die Batterien schnellstmöglich gewechselt werden, um fehlerhafte Messwerte und damit eventuelle elektrische Unfälle und Schäden zu vermeiden! SEITE 13 VON 27... -
Seite 15: Tasten- Und Sonderfunktionen
VA-LABS MS0205 3.3 Tasten- und Sonderfunktionen Taste: Beschreibung / Funktion: Select-Knopf: Temperaturmessmodus: Wahl zwischen °Celsius und °Fahrenheit Spannungsmessung: Wahl zwischen Gleich- und Wechselspannung Strommessung: Wahl zwischen Gleich- und Wechselstrom Auswahl der Dioden- oder Durchgangsprüfung Einmal drücken friert den momentanen Messwert ein. „H“ wird im Display HOLD (H) angezeigt. -
Seite 16: Spannungsmessung
VA-LABS MS0205 4 Messungen 4.1 Spannungsmessung WARNUNG Schließen Sie niemals eine Spannungsquelle an, wenn die Messbuchsen für die Messung von Strömen belegt sind. Dies führt zu Stromschlag- und Brandgefahr. Zudem dürfen die Eingangsspannungen nicht 1000 V DC / 750 V AC überschreiten. -
Seite 17: Strommessung
VA-LABS MS0205 Um die Frequenz (Hz) oder das Tastverhältnis (%) zu messen, drücken Sie ein- oder mehrmals die Taste Hz%, bis die gewünschte Funktion im Display erscheint. Legen Sie nun die Messspitzen an das Messobjekt an, um den Messvorgang zu starten. -
Seite 18: Widerstandsmessung, Durchgangsprüfung Und Diodentest
VA-LABS MS0205 4.3 Widerstandsmessung, Durchgangsprüfung und Diodentest WARNUNG Schalten Sie die Schaltung, in der gemessen werden soll spannungsfrei und entladen alle dort verbauten Kondensatoren. Potentielle Spannungen in der Schaltung können das Messgerät zerstören, oder zu verfälschten Messresultaten führen. Entfernen Sie nach jedem Messvorgang die Messleitungen und Messspitzen vom Messobjekt sowie dem Multimeter. -
Seite 19: Kapazitätsmessung
VA-LABS MS0205 Diodentestfunktion: Verbinden Sie den 4mm Stecker der schwarzen Messleitung mit der COM-Buchse. Verbinden Sie den 4mm Stecker der roten Messleitung mit der V/ΩHz… Buchse. Wählen Sie mithilfe des Messfunktionswahlschalters die Funktion aus. Durch das Drücken der SEL-Taste können Sie die Diodentestfunktion ( ) auswählen. -
Seite 20: Frequenzmessung
VA-LABS MS0205 4.5 Frequenzmessung WARNUNG Schließen Sie niemals eine Spannungsquelle an, wenn die Messbuchsen für die Messung von Strömen belegt sind. Dies führt zu Stromschlag- und Brandgefahr. Zudem dürfen die Eingangsspannungen nicht 1000 V DC / 750 V AC überschreiten. Führen Sie keine Messungen an unbekannten Messobjekten durch, bei denen die Spannung höher sein könnte. -
Seite 21: Temperaturmessung
VA-LABS MS0205 4.7 Temperaturmessung WARNUNG Entfernen Sie alle Messleitungen vom Multimeter, bevor Sie den Temperatursensor anschließen. Lassen Sie unter keinen Umständen eine Spannung am Multimeter anliegen, wenn Sie die Temperaturmessfunktion ausgewählt haben. Halten Sie das Multimeter stets in einem sicheren Abstand zu heißen Messobjekten. -
Seite 22: Batterie- Und Sicherungswechsel
VA-LABS MS0205 5 Batterie- und Sicherungswechsel Batteriewechsel: WARNUNG Entfernen Sie alle Messleitungen vom Multimeter, bevor Sie das Gerät öffnen. Führen Sie die Arbeit mit dem Multimeter erst fort, sobald das Gerät nach dem Batteriewechsel wieder vollständig geschlossen ist. Sobald das Batteriesignal im Display des Multimeters erscheint, müssen die Batterien getauscht werden. -
Seite 23: Reinigung, Wartung Und Lagerung
VA-LABS MS0205 6 Reinigung, Wartung und Lagerung GEFAHR Sein Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag bekommen! LEBENSGEFAHR Vor Wartungsarbeiten ist das Produkt unbedingt allpolig vom Netz zu trennen Nach dem Einsatz ist das Messgerät von jedem Messobjekt zu trennen und alle Messleitungen sind vom Gerät zu entfernen. -
Seite 24: Technische Daten
VA-LABS MS0205 7 Technische Daten Inverkehrbringer (komplette Anschrift inkl. Steuer ID & Amtsgericht) Firmenbezeichnung: FloBaJo UG (haftungsbeschränkt) Adresse: Weserstraße 45, 26382 Wilhelmshaven Tel.: 04421/3705703 Mailadresse: info@va-labs.de Web: www.va-labs.de Finanzamt: Wilhelmshaven Amtsgericht: Oldenburg, HRB211433 WEEE-Reg.-Nr.: DE 56589604 Allgemeine Daten: Modell- / Typenbezeichnung... - Seite 25 VA-LABS MS0205 Messbereichsspezifikationen: Genauigkeitsangaben gelten für den Temperaturbereich von 18 bis 28 °C bei einer relativen Luftfeuchtigkeit unter 70%. Funktion: Messbereich: Auflösung: Genauigkeit ±(% der Anzeige + Digit) AC Spannung 1 mV ±(0,8% +3) 60 V 10 mV 600 V 0,1 V ±(1% +10)
-
Seite 26: Funktion
VA-LABS MS0205 Funktion: Messbereich: Auflösung: Diodentest 0-3 V 0,001 V Eingangsschutz: 600 V AC oder 600 V DC Funktion: Messbereich: Auflösung: Genauigkeit ±(% der Anzeige + Digit) AC Strom 60 µA 0,01 µA ±(1,0% +3) 600 µA 0,1 µA 6 mA... -
Seite 27: Hinweise Zur Entsorgung
Verkaufsstellen zurück, die Batterien und Akkus verkaufen! 9 Hilfe bei Störungen Lässt sich das Multimeter MS0205 nicht in Betrieb nehmen oder treten Funktionsstörungen während des Betriebs auf, so ist eine qualifizierte und befugte Elektrofachkraft zu informieren. Auf keinen Fall darf versucht werden, die Störungen selber zu beheben.
