Inhaltszusammenfassung für Zelos PRB09004

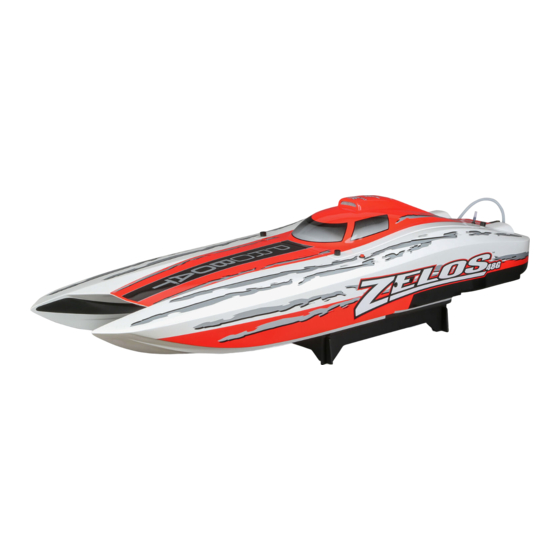

- Seite 1 48-INCH GAS CATAMARAN Owners Manual • Bedienungsanleitung • Manuel de l’Utilisateur • Manuale utente PRB09004...
-
Seite 2: Sicherheitshinweise Und Warnungen
Steuerungsverlust • Betreiben Sie Ihr Modell nie mit fast leeren verursachen. Senderakkus. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch. Sie finden dort wichtige Informationen über Betrieb und Wartung. Registrieren Sie ihr Boot online unter www.proboatmodels.com. Zelos™ 48-Inch Gas Catamaran... -
Seite 3: Inhaltsverzeichnis
Empfohlenes Werkzeug und Materialien • Verschließbarer Benzinbehälter • 3 mm Inbusschraubenzieher • High Performance 2-Takt Öl (DYNE4100) • Ball link pliers (RV01005) • Benzin (87–92 Oktan) • Zündkerzen Elektrodenabstandsleere • Dynamite® Prophet Sport LiPo AC Balancer Ladegerät • 4 AA Batterien zum Betrieb des Senders (DYNC2005CA) • 3-in-1 Tuning Schraubendreher (DYN3048) • Schraubensicherungslack (TLR76004) -
Seite 4: Montage Des Bootständers
Montage des Ruders 1. Montieren Sie das Ruder in dem Halter mit den beiden Schrauben und Stopmuttern wie abgebildet. 2. Schließen Sie den Kühlwasserschlauch vom Heckspiegel des Bootes an den Anschluss des Ruders an. Zelos™ 48-Inch Gas Catamaran... -
Seite 5: Lenzventile
Lenzventile Ihr Boot verfügt über zwei Lenzventile. Jedes Lenventil funktioniert wie ein mechanisches Rückschlagventil. Im Lenzventil befinden sich ein Kugellager und eine Gummidichtung. Das Kugellager kann sich frei bewegen, wenn das Lenzventil nicht mit Wasser in Berührung kommt, so dass Wasser aus dem Rumpf fließen kann. Sobald es in Wasser getaucht wird, wird das Kugellager durch den Wasserdruck gegen die Gummidichtung gedrückt, so dass kein Wasser in den Rumpf fließen kann. -
Seite 6: Laden Des Empfängerakkus
Das Ende der Antenne muß sich für den besten Empfang überhalb der Wasserlinie befinden. Kleben Sie die Antenne mit transparenten Klebeband (DYNM0102) an falls gewünscht. HINWEIS: Kürzen oder knicken Sie die Antennen nicht, da sonst die Gefahr von Beschädigungen besteht. Zelos™ 48-Inch Gas Catamaran... -
Seite 7: Spektrum Dx2E Rc System
Spektrum DX2E RC System GASTRIMMUNG LENKTRIMMUNG STEUERRATE Mit der Steuerrate stellen Sie die Mit der Gastrim- Mit der Lenktrimmung justieren Sie den Größe des Lenkausschlages ein. mung justieren Sie Geradeauslauf ohne Betätigung der Lenkung. die Neutralstellung LENKRAD des elektronischen Fahrtenreglers. Mit dem Lenkrad REVERSE SCHALTER... -
Seite 8: Binden
Setzen Sie das Verdeck des Bootes noch nicht auf. 2. Setzen Sie das Boot sicher auf den Bootsständer. HINWEIS: Lassen Sie den Motor nicht ohne Wasserküh- lung laufen, da er sonst beschädigt werden kann. 3. Überprüfen Sie die Gas- und Lenkfunktion. Zelos™ 48-Inch Gas Catamaran... -
Seite 9: Kraftstoff Sicherheits- Und Gebrauchsinformationen
Kraftstoff Sicherheits- und Gebrauchsinformationen • Beachten Sie grundsätzlich alle Warnungen und • Lagern Sie Kraftsoff in eindeutig bezeichneten Sicherheitsbestimmungen zu Kraftstoff. Behältnissen ausserhalb der Reichweite von Kindern. • Kraftstoff ist ein Brandbeschleuniger. Betreiben • Lagern Sie den Kraftstoff in einem dichten Behälter Sie Ihr Fahrzeug niemals in der Nähe von offenen der speziell für die Aufbewahrung von Kraftstoff Flammen. Rauchen Sie nicht bei dem Betrieb des hergestellt wurde. -
Seite 10: Starten Und Betrieb
Wasser durch das Kühlsystem gedrückt wird. Nehmen Sie das Gas auf ein Drittel zurück, wenn das Boot gleitet und Wasser aus den Wasserauslässen fließt. Gleitet das Boot nicht, steuern Sie es zurück ans Ufer und entfernen Sie etwaige Hindernisse. Zelos™ 48-Inch Gas Catamaran... -
Seite 11: Tipps Zum Fahren
Tipps zum Fahren Verringern Sie in Kurven das Gas damit das Boot nicht umschlägt. Vermeiden Sie es neben anderen Wasserfahrzeugen, Fahren Sie das Boot in Gewässern die tiefer als 30.5 cm stationären Objekten, Wellen, Strömungen oder anderem sind. sich schnell bewegendem Wasser, Tieren, Treibgut oder überhängenden Bäumen zu fahren. -
Seite 12: Stoppen Des Motors
ACHTUNG: Schalten Sie niemals den Sender oder Empfänger vor dem Motor aus. Sie verlieren die Kontrolle über das Fahrzeug. Tipp: Nehmen Sie immer vor dem Einlagern die Kabinenhaube ab, da sich sonst durch Restfeuchte Schimmel im Boot bilden kann. Zelos™ 48-Inch Gas Catamaran... -
Seite 13: Lenkungstrimmung
Nach dem Fahren • Lassen Sie über die Lenzventile das Wasser aus dem HINWEIS: Lassen Sie nach dem Fahren das Boot Rumpf ab. niemals in der Sonne. Lagern Sie das Boot nicht in geschlossen heißen Räumen wie zum Beispiel einem • Wischen Sie verbleibendes Wasser aus dem Boot. -
Seite 14: Motor Tuning
RPM niedriger (Pfeil nach links) RPM höher (Pfeil nach rechts) Sollte die Drehzahl zu hoch eingestellt sein (Fahrzeug niedriger höher bewegt sich bei Leerlauf) oder zu niedrig (Motor geht aus) stellen Sie den Leerlauf am Vergaser ein. Zelos™ 48-Inch Gas Catamaran... -
Seite 15: Testen Der Zündkerze
Testen der Zündkerze ACHTUNG: Vor dem Testen des Kerzensteckers entfernen Sie ausgetretenen Kraftstoff und schließen 0.6–0.7mm den Kraftstoffbehälter. Ein Nichtbefolgen kann zu Feuer, 0.24–0.27 in Sachbeschädigung und Verletzungen führen. Schrauben Sie die Zündkerze heraus und stecken den Stecker wieder auf. Halten Sie das Gewinde der Zündkerze gegen den Auspuff. -
Seite 16: Wartung
Motor und entfernen die Verstopfung des Kühlwassersystems. Motor und der Schalldämpfer haben eigene Kühlkreisläufe. 1. Trennen und reinigen Sie das Kühlwassersystem um Verstopfungen zu entfernen und ein Überhitzen zu verhindern. 2. Ersetzen Sie beschädigte Teile. Zelos™ 48-Inch Gas Catamaran... -
Seite 17: Fetten Der Welle
Fetten der Welle 8. Montieren Sie umgekehrter Reihenfolge. Ziehen Sie die Madenschraube des Mitnehmers auf der Das Schmieren der Flexwelle ist für die Lebenserwartung flachen Stelle der Welle an und sichern diesen mit des Antriebes sehr wichtig. Das Schmiermittlel dient Schraubensicherungslack wie benötigt. -
Seite 18: Problemlösung
Servo defekt Hobby Dual Rate Einstellung vom Gas nicht korrekt Justieren Sie die Dual Rate Einstellung am Sender auf eingestellt den gewünschten Wert Keine oder wenig Gasfunktion Kontaktieren Sie den technischen Service von Horizon Motor defekt Hobby Zelos™ 48-Inch Gas Catamaran... -
Seite 19: Motor-Problemlösung
Motor-Problemlösung Problem Mögliche Ursache Lösung Kraftstofftank leer Füllen Sie den Tank und folgen den Startanweisungen Schrauben Sie die Zündkerze raus. Ziehen Sie den Starter Motor ist abgesoffen in schneller wiederholender Bewegung. Bauen Sie die Kerze wieder ein und testen Mischen Sie nach der Anweisung neues Schlechtes oder altes Kraftstoffgemisch Kraftstoffgemisch Überprüfen Sie die Zündkerze und Zündspule und... -
Seite 20: Garantie Und Service Informationen
Horizon ist nicht für direkte oder indirekte Folgeschäden, eingesendeten Einzelkomponenten. Weiterhin benötigen Einkommensausfälle oder kommerzielle Verluste, wir die vollständige Adresse, eine Telefonnummer für die in irgendeinem Zusammenhang mit dem Produkt Rückfragen, sowie eine Email Adresse. stehen verantwortlich, unabhängig ab ein Anspruch im Zelos™ 48-Inch Gas Catamaran... -
Seite 21: Garantie Und Reparaturen
Garantie und Reparaturen bei Ihrem Händler zu entrichten. Bei kostenpflichtigen Reparaturen werden mindestens 30 Minuten Werkstattzeit Garantieanfragen werden nur bearbeitet, wenn ein und die Rückversandkosten in Rechnung gestellt. Sollten wir Originalkaufbeleg von einem autorisierten Fachhändler nach 90 Tagen keine Einverständniserklärung zur Reparatur beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht. - Seite 22 Catamarano Zelos G di 122 Catamaran: RTR G Catamaran: RTR G 122 cm, RTR cm RTR Flex Shaft:48” Zelos G Flex-Schaft : 122 cm Zelos G Arbre flexible : catamaran Albero flessibile: Catamarano PRB282044 Catamaran: RTR Catamaran: RTR Zelos G 122 cm, RTR Zelos G di 122 cm RTR Propeller: 48”...
- Seite 23 Propeller, SS, 2.75 x 1.5 x Propeller, SS, 70 mm x 38 mm Hélice, SS, 70 mm x 38 mm Elica, SS, 70 mm x 38 mm PRB292002 1/4 shaft x 6,35 mm Schaft x 6,35 mm arbre x 6,35 mm albero Zelos™ 48-Inch Gas Catamaran...
- Seite 24 53739 Created: 12/2016 ©2017 Horizon Hobby, LLC Pro Boat, the Pro Boat logo, Zelos, Dynamite, Prophet, DSMR, EC3, Magnum Force 2 and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
