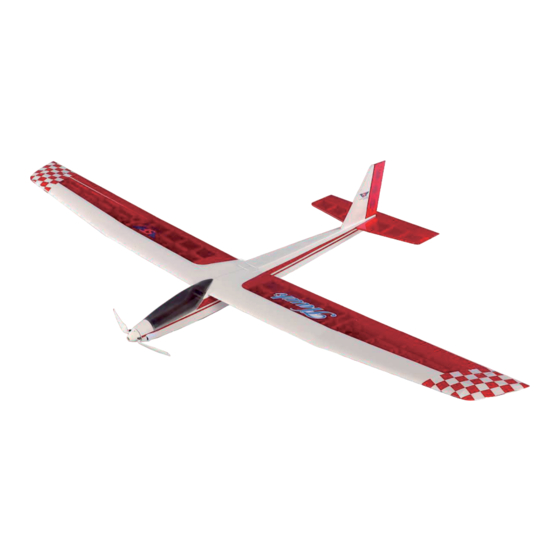

- Seite 1 TECHNISCHE DATEN: Spannweite: 2000 mm Flügelfläche: 42 dm² Länge: 1043 mm Gesamtgewicht: 950 g Empfohlen: Fernsteuerung: 4 Kanal Motor: 940KV Brushless Propeller: 12 x 8” Akku: 3-zelliger 2200 mAh Li-Po Regler: 40 A...
-
Seite 2: Wichtige Hinweise
Wichtige Hinweise Lesen Sie vor dem Bau Ihres Modells unbedingt die Sicherheits- Schützen Sie Ihre Geräte vor Staub, Schmutz und Feuchtigkeit. Setzen hinweise genau durch. Halten Sie sich stets an die in den Anlei- Sie die Geräte keiner übermäßigen Hitze, Kälte oder Vibrationen aus. tungen empfohlenen Vorgehensweisen und Einstellungen. - Seite 3 Baukasteninhalt mit Zubehör Empfohlene Fernsteuerung und elektronisches Zubehör (nicht beinhaltet) Fernsteuerung 4 Kanal Y- Kabel 4 x Mini Servos 40 A Regler Empfänger 3-zelliger 2200 mAh Li-Po Akku 2 x 300 mm Verlängerungen 940KV Brusless Motor Klappluftschraube 12 x 8” Benötigtes Werkzeug und Klebstoffe Z-Zange 5min Epoxid...
- Seite 4 Verbinden Sie den weiblichen Stecker des 300mm Verlängerungskabel mit den männlichen Steckern des Servos. Verwenden Sie durchsichtiges Tape um die Geben Sie Epoxid auf die Flügelaufnahme und Verbindungsstelle, damit sich die Verbindung schieben diese in den Flügel, um den Teil A nicht lösen kann.
- Seite 5 Mit einem scharfen Messer schneiden Sie die Öffnungen in der Mitte des Flügels auf. Mit einem 2 mm Bohrer bohren Sie zwei Löcher Führen Sie das Verlängerungskabel durch die in das Querruder, und sichern das Ruderhorn Öffnung. Verwenden Sie etwas durchsichtiges an seinem Platz.
- Seite 6 Mit Epoxid bestreichen Sie die Ober- und Unterseite des Leitwerks an dem Kontaktpunkt im Rumpf. Und schieben das Leitwerk in den Mit einem Messer entfernen Sie das Balsaholz Rumpf. Achten Sie dabei peinlichst auf die am hinteren Ende des Leitwerks. korrekte Ausrichtung.
- Seite 7 Mit einem Geodreieck richten Sie das Seitenleitwerk im rechten Winkel zum Leitwerk aus. Mit Kreppband fixieren Sie die Position des Seitenleitwerks an ihrem Platz bis der Klebstoff vollständig ausgehärtet ist. Mit einem 2 mm Bohrer bohren Sie Löcher in die Unterseite des Querruders (in der Nähe des Rumpfes).
- Seite 8 Führen Sie die Gestänge in die äußeren Kleben Sie die Einlässe in die Kühlöffnungen. Gestängerohre ein. Befestigen Sie Gabelköpfe an den Ruderhörnern, sowohl für das Höhen- wie für das Seitenruder. Mit einem Messer schneiden Sie die drei präparierten Schlitze an der Rumpfunterseite aus.
- Seite 9 Finden Sie den präparierten Schlitz an der Oberseite des Rumpfs, um die Kabinenhaube zu montieren Mit einem Messer entfernen sie die Folie über dem Schlitz. Mit einer Schere Mit einem Messer schneiden Sie die Folie schneiden Sie das Klettband ab, um dieses am über den Löchern für die Motorkühlung und Rumpf und Kabinenhaube zu befestigen.
- Seite 10 QUERRUDERAUSSCHLÄGE Mit einem Messer schneiden Sie die Folie über den Entlüftungslöchern an der Rumpfoberseite aus. HÖHENRUDERAUSSCHLÄGE Der Schwerpunkt des Modells liegt bei 70 mm. SEITENRUDERAUSSCHLÄGE Gemessen von der Flügelvorderkante aus nach hinten, direkt an den Rumpfseiten. SEITEN- RUDER HÖHEN- RUDER QUER- RUDER EMPFÄNGER...
- Seite 12 Ripmax Ltd. R/C Service & Support Ltd. Ripmax Corner Niederlassung Deutschland Green Street Futaba RC - Service Enfield EN3 7Sj, UK Stuttgarter Straße 20/22 Tel: +44(0)20 8282 7500 75179 Pforzheim Fax: +44(0)20 8282 7501 Tel: +49(0)7231 46 94 10 Email: mail@ripmax.com Email: info@rc-service-support.de...
