MONTAGEANLEITUNG

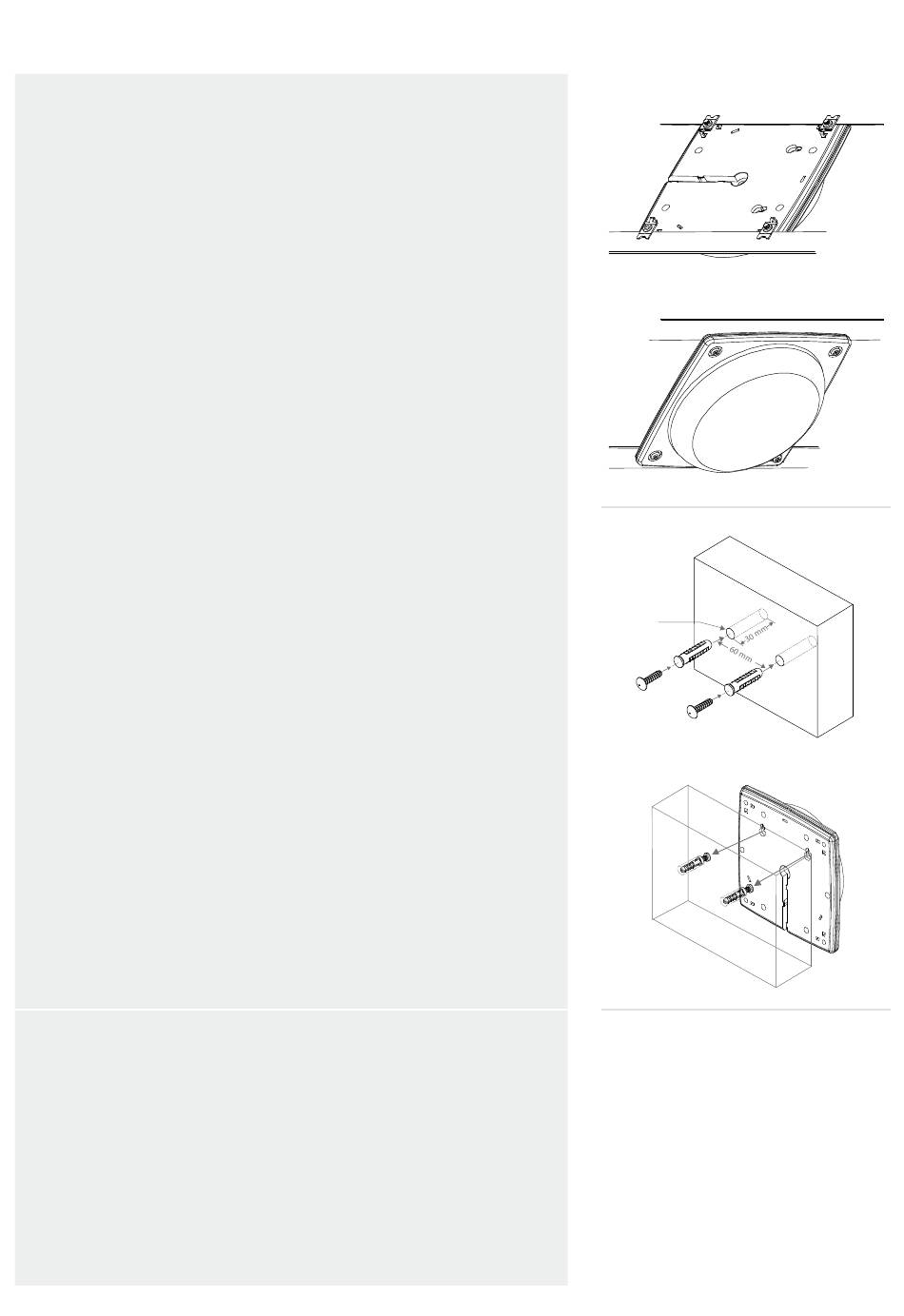

2. Deckenmontage mit Clips
Lieferumfang: 4 Clips, 4 Gewindeschrauben 15 mm
Die Clips werden auf der Antennenrückseite in die dafür
vorgesehenen Führungen geschoben, so dass die Clips mit
den darunter liegenden Bohrungen im Antennengehäuse
fluchten. Die Gewindeschrauben werden nun von der
Vorderseite der Antenne durch die Bohrungen geführt und
lose mit den dahinter befindlichen Clips verschraubt. Die
Antenne kann nun auf die existierenden oder auf zusätzlich
montierte Metallschienen passender Dicke aufgeschoben
werden. Abschließend werden die Schrauben zur endgül
tigen Fixierung fest angezogen.
3. Wandmontage mit Schrauben & Dübeln
Lieferumfang: 4 Dübel, 4 Wandschrauben
7,5 mm
Ø
Richten Sie die Antenne mit ihrer Rückseite an der Wand
aus, so dass die Bohrungen im Antennengehäuse mit den
vorher eingesteckten Dübeln fluchten. Stecken Sie dann die
Schrauben durch die Bohrungen in die Dübel und ziehen Sie
die Schrauben fest.
7,5 mm
Ø
Betriebsmodus 2x2 MIMO & 4x4 MIMO
Die Antenne kann von zwei WLANModulen genutzt
werden. Hierzu werden die rot markierten Antennenan
schlüsse mit dem auf 2,4 GHz betriebenen WLANModul
verbunden. Die weiß markierten Antennenanschlüsse
werden mit dem auf 5 GHz betriebenen WLANModul
verbunden.
