3D SIMO MINI Inhalt: Vorstellung des Produktes 3Dsimo mini Inhalt des verpackten Produktes Grundbeschreibung 3Dsimo mini Mobile APP Bedienungs- und Tauschvorgang von Aufsätzen bei 3Dsimo mini Wartung Warnungen Spezifikation Zertifizierung Reklamation...
Seite 4

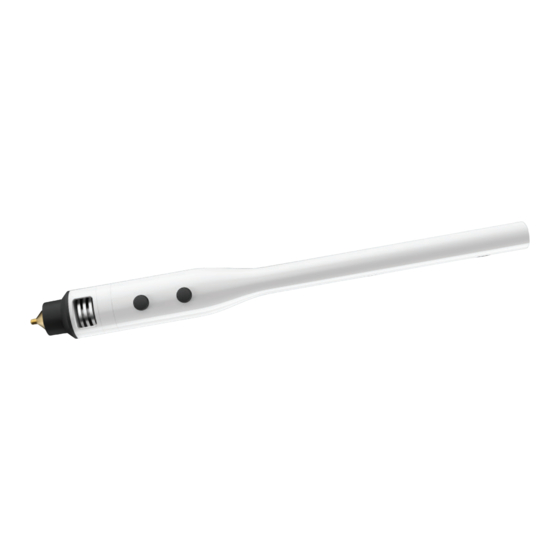

1. Vorstellung des Produktes 3Dsimo mini Sie erhielten eine kleine Werkstatt in die Hand. Es handelt sich um das Gerät 3Dsimo mini, das über austauschbare Aufsätze für 3D-Zeichnen, Löten, Schneiden und Brennen verfügt. Jeder Aufsatz ist mit der Logik für seine Detektion und Einstellung von allen Parametern versehen, so dass Sie nun mehr den Aufsatz einschieben müssen.
Seite 5
Bedienung dieses Gerätes gewinnen Sie an folgenden Seiten. Wesentliche Hersteller-Empfehlung: Bevor Sie mit der Verwendung von 3Dsimo mini beginnen, lesen Sie bitte sorgfältig diese Bedienungsanleitung und widmen Sie erhöhte Aufmerksamkeit den Warnungen. Brauchen Sie eine Inspiration oder befinden...
2. Inhalt des verpackten Produktes Das verpackte Produkt beinhaltet folgende Komponenten: 1x 3Dsimo mini mit einem Aufsatz für 3D-Zeichnen 1x Aufsatz für Löten + Spitze, die auf diesen Aufsatz aufgeschraubt werden kann 1x Aufsatz für Schneiden 1x Aufsatz für Brennen + Spitze, die auf...
Seite 7
1x Adapter + USB Kabel 1x 15 m vom Filament für das Zeichnen 1x Mittel für die Entfernung vom eingeklemmten Filament 3x Widerstandsdraht (für Schneidaufsatz)
Seite 8
3. Grundbeschreibung 3dsimo mini Tasten für die Material-/Temperatu- rauswahl (je nach dem ausgewählten Aufsatz) Tasten dienen zum Einschieben / Ausschieben / Wärmen (je nach dem ausgewählten Aufsatz) USB Versorgungsstecker Magnetische Kontakte für die Befestigung vom Zubehör Kontakt für Power Pack und sonstiges Zubehör...
Mobile App Die mobile APP können Sie für Geräte mit Android, IOS und Mobile Windows herunterladen. Android Windows...
Seite 11
Bestimmung, welchen Aufsatz Sie in 3Dsimo mini einschieben sollen. Falls Sie keinen Aufsatz eingeschoben haben, erscheint der Text UNSPECIFIED. angeschlossene Aufsatz wird automatisch erkannt und der Text am Display bestätigt, dass der Aufsatz durch Ihr 3Dsimo mini erkannt wird.
Seite 13
Sie ihn ab und wieder an und stellen Sie sich sicher, dass er bis zum Anschlag angeschlossen ist. 3D ZEICHNEN Schieben Sie den Aufsatz in Ihr 3Dsimo mini ein. Es wird der Text 3D tool und nachfolgend die Materialauswahl angezeigt.
Seite 14
Temperatur (2-3 Minuten) wird die Aufschrift READY erscheinen. Jetzt wurde bereits der Einschubmechanismus aktiviert. Schieben Sie das Filament in 3Dsimo mini ein. Führen Sie immer ein gerade gebogenes Filament ein, das ein gerade gebogenes Ende wie am Bild Nr. 5 hat.
Seite 15
A) EINFÜHRUNG DES FILAMENTS Das Filament schieben Sie in die hintere Öffnung ein und drücken Sie die Taste nach vorne (Bild Nr.6) und gleichzeitig müssen Sie das Filament leicht drücken, damit es in den Einschubmechanismus kommt. Danach dauert es ungefähr 10 s bis das Filament bis zur Düse kommt...
Seite 16
Danach dauert es ungefähr 10 s bis das Filament bis zur Düse kommt und bis das Material aus 3Dsimo mini fließt.
B) SPEZIELLE FUNKTION Nach Drücken beiden vorderen Tasten auf einmal mindestens für die Dauer von 2-3 s kommt es zur Aktivierung ununterbrochenen Ausdruckens (Bild Nr. 7). Für die Deaktivierung dieser Funktion reicht es beliebige vordere Taste zu drücken.
2-3s C) AUSTAUSCH UND HERAUSNAHME DES FILAMENTS Drücken Taste für Rückwärtsgang und halten Sie sie,...
Seite 19
Faden komplett ausfährt. Danach nehmen Sie den Faden heraus und führen Sie einen anderen Faden mit geradem Ende ein (Bild Nr. 8). Das Filament nehmen Sie erst nach dem Wärmen von 3Dsimo mini und der Aktivierung des Einschubmechanismus heraus!
AUFSÄTZE FÜR LÖTEN, BRENNEN UND SCHNEIDEN: Nach dem Einschieben beliebigen Aufsatzes erscheinen sein Name und danach die Temperatur angeführt in Prozent. Wobei 100 % der Temperatur 480°C entsprechen. Für die Vorwärmung muss man die vordere Taste halten. Für die Aktivierung der ununterbrochenen Vorwärmung drücken Sie beide vorderen Tasten auf einmal mindesten für die Dauer von...
Seite 21
Austausch Für den richtigen Aufsätze für Brennen und Schneiden gehen Sie nach dem Bild Nr. 9 vor. Es ist erforderlich immer alles sorgfältig Austausch festzuziehen! Spitzen führen Sie immer erst nach der Abkühlung durch!
Seite 22
Für richtigen Austausch Widerstandsdrahtes beim Aufsatz für Schneiden gehen Sie nach dem Bild Nr. 10 vor.
Faden keine Verschmutzung oder kein verzerrter Kunststoff befindet. Falls der Anfang oder das Ende nicht glatt und gerade sind, schneiden Sie den verzerrten Teil mit einer Schere ab. Verwenden Sie KEINE beschädigten, ungleichmäßigen kurzen Filamente, die sich im 3Dsimo mini verklemmen könnten.
Seite 24
Wartung B) Nach der Beendigung der Nutzung von 3Dsimo mini ziehen Sie immer das Material heraus und bewahren Sie es in einem verschließbaren Beutel auf. Die Feuchtigkeit und extreme Temperaturänderungen können das Filament beschädigen. der Anfang oder das Ende nicht glatt und gerade sind, schneiden Sie den verzerrten Teil mit einer Schere ab.
Seite 25
Wartung C) Falls ein verzerrter Faden in 3Dsimo mini einfährt und man ihn nicht mit einem neu eingeführten Faden herausdrucken kann, verwenden Sie das Mittel auf dem Bild Nr. 11 zum Abschneiden Filament-Stücks, der sich im 3Dsimo mini verklemmte. Drucken Sie das Mittel in die untere Öffnung ein, dank dem kommt es zum...
Seite 26
Bei der Verschmutzung der Düse reinigen Sie sie mit einem Papiertuch. Aufpassen sehr heiß!
LÖT- UND BRENNAUFSATZ: A) Bei der Verschmutzung der Spitze reinigen Sie sie mit einem Papiertuch. Aufpassen, die Spitze kann sehr heiß sein! Versuchen Verschmutzung mit Hilfe eines Messers oder Schleifpapiers zu entfernen. Es käme zur Beschädigung der speziellen Schicht für einfaches Löten. C) Beim Austausch der Spitze passen Sie immer auf das Festziehen von allen Komponenten (aus dem Grund des...
Seite 28
A) Bei der Verschmutzung des Drahtes reinigen Sie ihn mit einem Papiertuch. B) Falls es zum Durchreißen des Drahtes kommt, verwenden Sie immer einen neuen Draht. Verwenden Sie immer originellen Widerstandsdraht von der Firma 3Dsimo! Ein anderer Draht könnte Überhitzen oder fehlerhaftes Funktionieren...
Warnungen Verbrennungsgefahr. Die Düse und Spitzen von 3Dsimo mini erreichen nach Aufwärmen hohe Temperaturen bis zu 480°C. Berühren Sie nicht die Düsen/Spitzen, und auch nicht die Teile in ihrer Nähe, oder in der Nähe des geschmolzenen Kunststoffes, es besteht das Verbrennungsrisiko.
Seite 31
Nehmen Zeichnungsaufsatz heraus, wenn darin das Filament eingeführt ist. Abgebildet am Bild Nr. 13. Filament...
Seite 32
Personen in Ihrer Nähe, dass das Gerät heiß ist und dass sie es nicht berühren sollten. Lassen Düse/Spitze 3Dsimo mini vor dem Lagern komplett abkühlen. Im Falle der Nichteinhaltung kann die Transporthülle beschädigt werden. Verwenden Sie nur das Original- Material und Zubehör von unserer Gesellschaft.
Seite 33
Kinder können 3Dsimo nur unter Aufsicht der Eltern verwenden. Dieses Produkt ist kein Spielzeug. G) Bei Lagerung, Transport und im Betrieb bewahren Sie 3Dsimo mini trocken auf und vermeiden Sie den Kontakt mit Flüssigkeiten. H) Führen Sie keine Demontage von...
Seite 34
H) dapter durch. Im Falle eines Mangels kontaktieren Sie immer ein autorisiertes Service-Zentrum und fordern Sie Hilfe oder Reparatur an. Verwenden Versorgungsadapter nicht, wenn das Kabel beschädigt ist. Sonst kann es zu einem Stromunfall oder Brand kommen. Bewahren Sie diese Informationen für weitere Verwendung auf.
Zertifizierung BESCHRÄNKUNG DER GEFÄHRLICHEN STOFFE Dieses Gerät erfüllt die Europäische Richtlinie Registrierung, Beurteilung, Genehmigung Beschränkung chemischen Stoffen (REACH) (Richtlinie Nummer 1907/2006/EG Europäischen Parlamentes Europäischen Rates) und die Europäische Richtlinie über die Beschränkung von einigen gefährlichen Stoffen in elektronischen elektrischen Geräten (ROHS) (Richtlinie 2002/95/EG des...
Seite 37
Europäischen Parlamentes Europäischen Rates). KONFORMITÄT MIT EUROPÄISCHEN SICHERHEITSNORMEN Dieses Gerät ist konform mit den europäischen Sicherheitsrichtlinien.
Für das Gerät wird eine Garantie mit der Dauer von 12 Monaten gewährt. Im Falle jeglichen Mangels oder Störung kann man das Gerät unter der Adresse: Info@3dsimo.com. Das Original-Material wie das Filament, den Widerstandsdraht oder Weiteres kann man hier kaufen: www.3dsimo.com/e-shop Mehr Informationen auf...
