WJG PT3007 Bedienungsanleitung

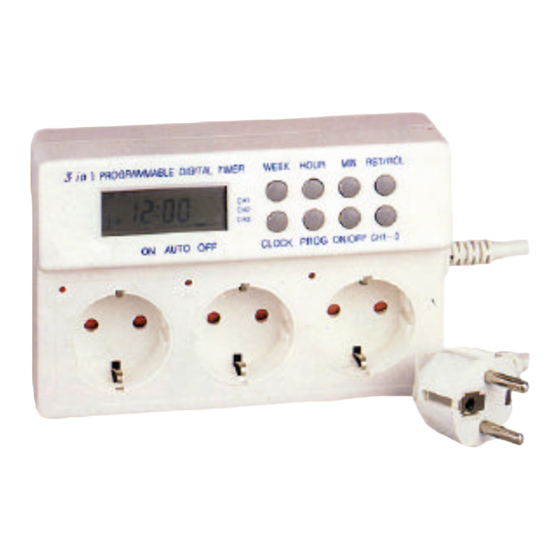

Bedienungsanleitung für Zeitschaltuhr PT3007
Inhaltsverzeichnis
1. Einführung 2.Verwendungszweck 3.
Lieferumfang 4.Technische Daten
5.Sicherheitshinweise 6. Inbetriebnahme 7.
Fehlerbehebung 8. Reparaturen
1. Einführung
Bitte lesen und beachten Sie unbedingt vor der ersten
Inbetriebnahme die Hinweise dieser Betriebsanleitung
und bewahren Sie diese für späteres Nachschlagen
gut auf. Nur so ist ein sicherer und zuverlässiger
Betrieb möglich.
2. Verwendungszweck
Digitale Zeitschaltuhr für den Gebrauch in geschlossenen Räumen. Andere Verwendungszwecke und Einsatzorte bedürfen unserer
schriftlichen Genehmigung.
3. Lieferumfang
Zeitschaltuhr mit Betriebsanleitung
4. Technische Daten
Ausgangskanäle: 3 separat schaltbar
Netzanschluss: 230 V AC 50Hz
Schalt -Leistung: 3450W(460VA) 15(2)A 230V~
Schutzklasse: 1
Kleinste Schaltzeit: 1 Minute
5. Sicherheitshinweise
Gerät nur in fachgerecht installierte 230V - 50 Hz Schutzkontaktsteckdose einste-
cken. Benutzen Sie das Gerät nur in geschlossenen Räumen!
6. Inbetriebnahme
6.1 E i g e n s c h a f t e n
Mit dieser elektronischen Zeitschaltuhr lassen sich elektrische Geräte zu frei wählbaren Zeiten automatisch ein und ausschalten.
Es können bis zu 15 unabhängige Schaltprogramme mit Ein- und Ausschaltzeiten eingegeben werden. Die Schaltzeiten
können so eingestellt werden, dass die Programme täglich, nur an bestimmten Tagen, nur werktags oder nur am
Wochenende aktiviert werden. Die LCD-Digitalanzeige gibt Auskunft über die Uhrzeit mit Sekunden und Wochentag sowie über
die programmierten Schaltzeiten, Schaltnummern, Betriebsart und den Schaltkanal. Ein interner Speicher verhindert das Löschen
des Datenspeichers während eines Netzausfalls. Ein gespeichertes Programm Lä ß t sich bei Bedarf auch ohne Löschen und Neu-
programmierung zeitweise aufheben und wieder aktivieren. Neben dem automatischen Schaltbetrieb kann der Steuerungsgang
auch manuell ein- und ausgeschaltet werden.
6.2 Einstellen der Uhrzeit
Drücken Sie die CLOCK- Taste und halten Sie diese während der folgenden Einstellungen gedrückt. Stellen Sie den aktuellen Wochentag
(im oberen Anzeigefeld eingeblendet) mit der WEEK- Taste ein: MO= Montag; TU= Dienstag; WE= Mittwoch; TH= Donnerstag; FR=
Freitag; SA= Samstag; SU= Sonntag.
Stellen Sie die aktuellen Stundenziffern (12 Std.-Anzeige) mit der HOUR- Taste ein.
Die Vormittagsstunden sind durch ein vorangestelltes AM in der Anzeige gekennzeichnet. Stellen Sie die aktuellen Minutenziffern mit der
MIN- Taste ein. Jeder kurze Einzeldruck der Stelltasten rückt die Anzeige um einen Wochentag bzw. um eine Ziffer vor. Für einen
Schnelldurchlauf wird die betreffende Stelltaste solange gedrückt gehalten, bis die gewünschte Anzeige erscheint.
6.3 E i n s t e l l e n d e r S c h a l t z e i t e n
Die Zeitschaltuhr kann insgesamt 15 getrennte Schaltprogramme (15 Einschalt- und 15 Ausschaltzeiten) durchführen. Für jedes
Schaltprogramm sind vier Einstellungen erforderlich:
Wochentag/Einschaltzeit/Ausschaltzeit/Kanal. Drücken Sie die PROG- Taste während der Tageszeitanzeige einmal nieder. Im linken
Anzeigenfeld wird nun 1 ON eingeblendet (Programmnummer/Einschaltzeit). Die anstelle der Stunden- und Minutenziffern
eingeblendeten Bindestriche signalisieren, dass das erste Schaltprogramm jetzt wieder wie folgt eingegeben werden kann.
Stellen Sie den Wochentag mit der WEEK- Taste ein. Je nach Anwendungsfall stehen Ihnen hierbei die folgenden Einstellarbeiten zur
Verfügung. Die Schaltprogramme können getrennt für jeden beliebigen Wochentag oder als Wiederholungsprogramme in Tagesblöcken
eingegeben werden. Nach der SU Wochentaganzeige schaltet der Timer nach jeweils einem Druck der PROG- Taste der Reihe nach die
folgenden Tages- blockanzeigen ein. (MO-TU-WE-TH-FR: Die Schaltprogramme werden nur werktags (montags bis freitags) aktiviert
und an den Wochenenden (samstags und sonntags) nicht ausgeführt.)
cher Genehmigung
© Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrückli-
