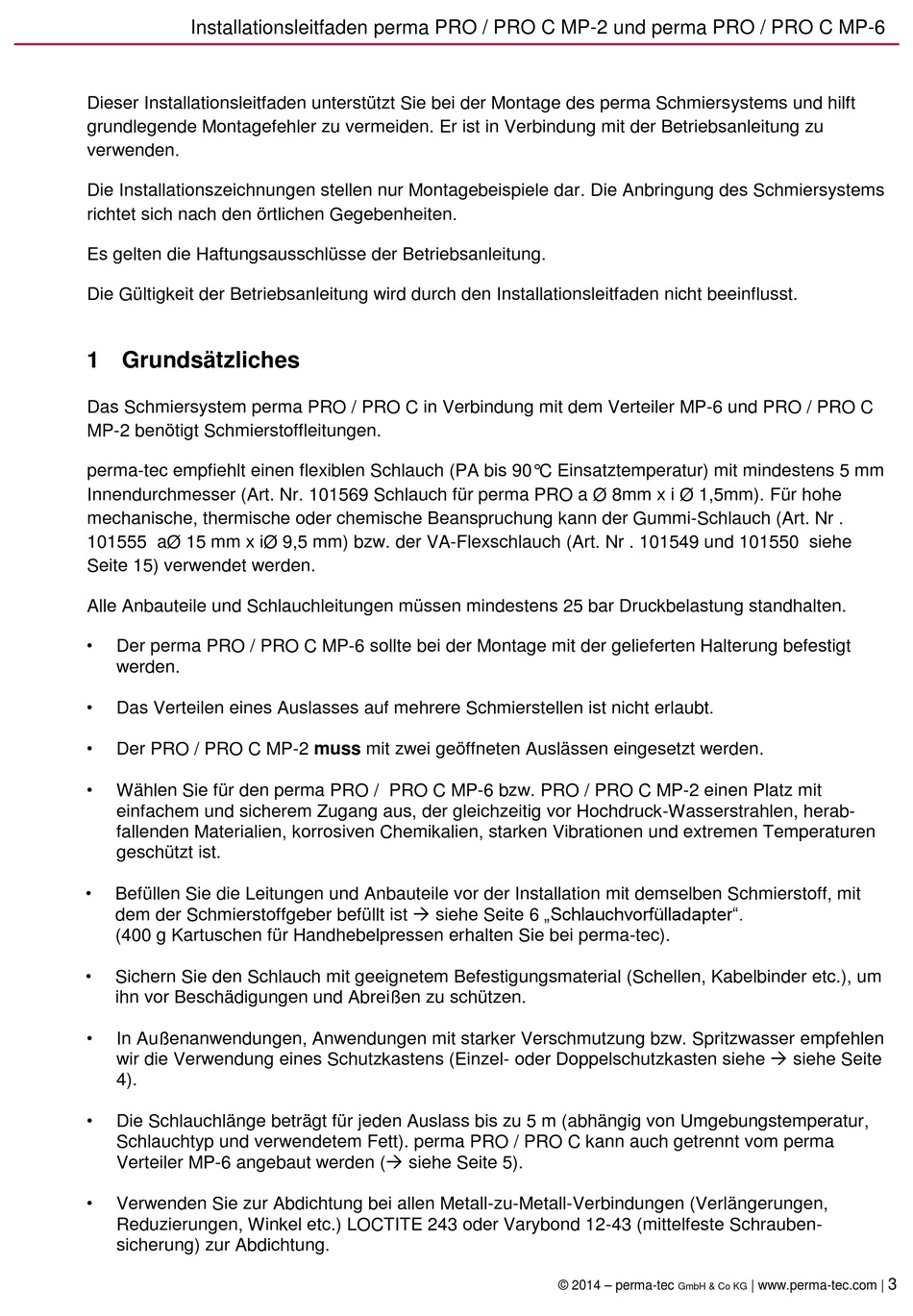

Installationsleitfaden perma PRO / PRO C MP-2 und perma PRO / PRO C MP-6
Dieser Installationsleitfaden unterstützt Sie bei der Montage des perma Schmiersystems und hilft
grundlegende Montagefehler zu vermeiden. Er ist in Verbindung mit der Betriebsanleitung zu
verwenden.
Die Installationszeichnungen stellen nur Montagebeispiele dar. Die Anbringung des Schmiersystems
richtet sich nach den örtlichen Gegebenheiten.
Es gelten die Haftungsausschlüsse der Betriebsanleitung.
Die Gültigkeit der Betriebsanleitung wird durch den Installationsleitfaden nicht beeinflusst.
1 Grundsätzliches
Das Schmiersystem perma PRO / PRO C in Verbindung mit dem Verteiler MP-6 und PRO / PRO C
MP-2 benötigt Schmierstoffleitungen.
perma-tec empfiehlt einen flexiblen Schlauch (PA bis 90°C Einsatztemperatur) mit mindestens 5 mm
Innendurchmesser (Art. Nr. 101569 Schlauch für perma PRO a Ø 8mm x i Ø 1,5mm). Für hohe
mechanische, thermische oder chemische Beanspruchung kann der Gummi-Schlauch (Art. Nr .
101555 aØ 15 mm x iØ 9,5 mm) bzw. der VA-Flexschlauch (Art. Nr . 101549 und 101550 siehe
Seite 15) verwendet werden.
Alle Anbauteile und Schlauchleitungen müssen mindestens 25 bar Druckbelastung standhalten.
•
Der perma PRO / PRO C MP-6 sollte bei der Montage mit der gelieferten Halterung befestigt
werden.
•
Das Verteilen eines Auslasses auf mehrere Schmierstellen ist nicht erlaubt.
•
Der PRO / PRO C MP-2 muss mit zwei geöffneten Auslässen eingesetzt werden.
•
Wählen Sie für den perma PRO / PRO C MP-6 bzw. PRO / PRO C MP-2 einen Platz mit
einfachem und sicherem Zugang aus, der gleichzeitig vor Hochdruck-Wasserstrahlen, herab-
fallenden Materialien, korrosiven Chemikalien, starken Vibrationen und extremen Temperaturen
geschützt ist.
•
Befüllen Sie die Leitungen und Anbauteile vor der Installation mit demselben Schmierstoff, mit
dem der Schmierstoffgeber befüllt ist siehe Seite 6 „Schlauchvorfülladapter".
(400 g Kartuschen für Handhebelpressen erhalten Sie bei perma-tec).
•
Sichern Sie den Schlauch mit geeignetem Befestigungsmaterial (Schellen, Kabelbinder etc.), um
ihn vor Beschädigungen und Abreißen zu schützen.
•
In Außenanwendungen, Anwendungen mit starker Verschmutzung bzw. Spritzwasser empfehlen
wir die Verwendung eines Schutzkastens (Einzel- oder Doppelschutzkasten siehe siehe Seite
4).
•
Die Schlauchlänge beträgt für jeden Auslass bis zu 5 m (abhängig von Umgebungstemperatur,
Schlauchtyp und verwendetem Fett). perma PRO / PRO C kann auch getrennt vom perma
Verteiler MP-6 angebaut werden ( siehe Seite 5).
•
Verwenden Sie zur Abdichtung bei allen Metall-zu-Metall-Verbindungen (Verlängerungen,
Reduzierungen, Winkel etc.) LOCTITE 243 oder Varybond 12-43 (mittelfeste Schrauben-
sicherung) zur Abdichtung.
© 2014 – perma-tec
GmbH & Co KG
3
