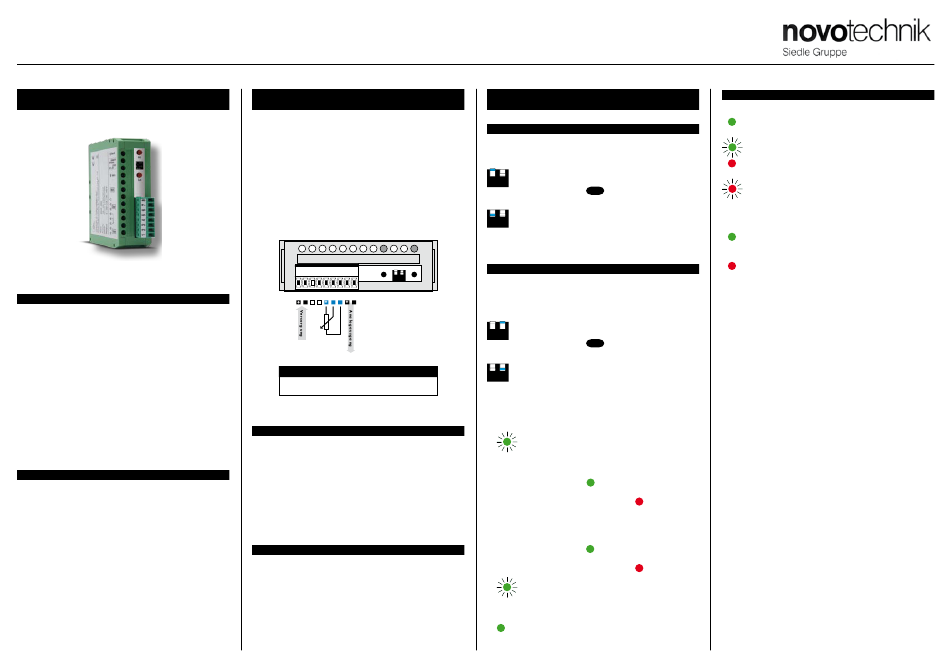

Novotechnik MUP 400 Kurzanleitung

MUP 400
S c h n E L L E r D i g i t a L E r S i g n a L u m S E t z E r f ü r h u t S c h i E n E n m o n t a g E
1. beSchreibung
beSchreibung
Die Geräte der Baureihe MUP400 sind sehr schnelle digitale
Signalumsetzer für Hutschienenmontage mit Teach-In Funktion.
MAP 400 Potentiometer zu Analogausgang
(4...20mA oder 0...10V )
Das Gerät ist Mikrocontrollergesteuert und verfügt über einen 24Bit
– Sigma-Delta A/D Wandler und 16 Bit D/A-Wandlung, was exzel-
lente Genauigkeit, Stabilität und einfache Bedienung garantiert.
Das Gerät hat ein grünes Kunststoffgehäuse mit einem 35 mm
breiten Schraubterminal.
bedienung
Das Gerät wird über 2 Drucktasten am Frontpanel bedient. Die
Ausgangssignalvariante und der Zugang zum Teach-In Modus sind
über 2 Schalter am Frontpanel zugänglich.
Alle Einstellungen werden nichtflüchtig im EEPROM des Gerätes
gespeichert und gehen auch bei Spannungsausfall nicht verloren.
2. Verbindungen
Die Versorgungsanschlüsse sollten sich nicht in der Nähe der einge-
henden Niedrigpotentialsignale befinden.
Kontakteinheiten, Motoren mit größerer Leistung und andere Leistungs-
baugruppen sollten sich nicht in der Nähe des Gerätes befinden.
Die Leitung, welche zum Signaleingang des Gerätes führt (die Mess-
größe) sollte in sicherer Entfernung von potentiell störenden Leitungen
sein. Falls dies nicht gewährleistet werden kann, sollte eine geschirmte
Leitung mit Massebezug verwendet werden.
Diese Geräte sind in Übereinstimmung mit gültigen Standards für Indu-
strielle Anwendungen getestet, dennoch empfehlen wir die Einhaltung
der obengenannten Grundregeln.
Lo Hi
1 2 3 4 5 6 7 8
1 2
- - -
!
Analogausgang (4...20 mA)
Kompensation der Leitung bis 500 Ohm
SicherheitSanweiSungen
Bitte lesen sie die eingeschlossenen Sicherheitsanweisungen gründlich
und befolgen sie diese !
Diese Art von Geräten sollte entweder durch einzelne oder gemeinsame
Sicherungen unter Beachtung der zu erwartenden Leistungsaufnahme
überwacht werden.
Für weitere Informationen zur Sicherheit muss der Standard
EN 61 010-1 +A2 beachtet werden.
Dieses Gerät ist nicht explosionsgeschützt !
techniSche daten
Die Signalumsetzer der Baureihe MUP400 entsprechen der EU-Richt-
linie 89/336/EWG und 168/1997 Sb.
Ebenso entspricht dieses Gerät folgenden EMV-Richt-linien:
EN 61000-4-2, -4, -5, -6, -8, -10, -11
Das Gerät ist geeignet für den uneingeschränkten Einsatz in Landwirts-
chaftlichen und Industriellen Umgebungen
3. einStellungen
Varianten analogauSgang
Die Art des Analogausganges kann mit Schalter 1 am Frontpanel
gewählt werden:
Ausgang 4...20 mA (Bürde max. 500 Ohm)
1 2
Vorgabestellung DEF
Ausgang 0...10 V
1 2
teach - in
Die Teach-In Funktion wird verwendet, um den Ausgangssignalbereich
an den tatsächlichen Messhub anzupassen. Um diese zu aktivieren,
muss Schalter 2 in einer definierten Stellung sein.
Teach-In Funktion ist blockiert
1 2
Vorgabestellung
DEF
Teach-in Funktion ist aktiviert
1 2
teach-in
• Schalter 2 in EIN-Position bringen
• LED „lo" beginnt zu blinken
• Bewegen sie das angeschlossene Potentiometer in seine
Minimum- oder Startposition (Signal Potentiometer ist minimal)
• Drücken sie die „lo"-Taste > LED „lo" leuchtet grün
falls während des Kalibriervorganges der elektrische Arbeitsbereich um
mehr als 80% reduziert werden sollte, wird die rote LED „hi" blinken
• LED „lo" beginnt zu blinken
• Bewegen sie das angeschlossene Potentiometer in seine
Maximum- oder Endposition (Signal Potentiometer ist maximal)
• Drücken sie die „hi"-Taste > LED „hi" leuchtet grün
falls während des Kalibriervorganges der elektrische Arbeitsbereich um
mehr als 80% reduziert werden sollte, wird die rote LED „hi" blinken
• LED „lo" beginnt zu blinken
• Setzen sie Schalter 2 in seine AUS-Position. Damit beenden sie
den Kalibriermodus und starten den Messmodus.
• LED „lo" leuchtet grün
led-Signale
LED „lo"
Signalumsetzer ist eingeschaltet / wenn Taste „lo"
gedrückt ist > Kalibrierung ist OK (im Teach-In Modus)
Signalumsetzer ist im Teach-In Modus
Messwert / Eingangssignal ist außerhalb des kalibrierten
Bereiches
Signalumsetzer ist im Teach-In Modus, aber außerhalb des
kalibrierbaren Bereiches
LED „hi"
wenn Taste „hi" gedrückt ist > Kalibrierung ist OK
(im Teach-In Modus)
Kalibrierter Bereich ist <= 19% des gesamten Bereiches
(Genauigkeit und Stabilität des umgesetzten Signals können nicht
garantiert werden)
wenn Taste „lo" gedrückt ist > Kalibrierung ist außerhalb
des Bereiches
wenn Taste „hi" gedrückt ist > Kalibrierung ist außerhalb
des Bereiches
