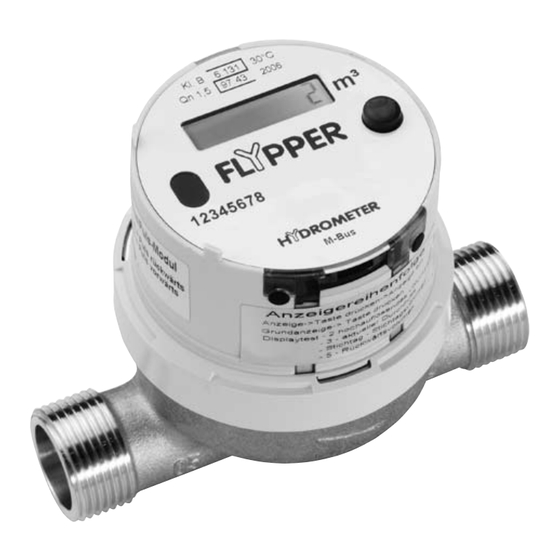

Deutsch Einbauanleitung 1. BEMERKUNG Diese Einbauanleitung wendet sich an ausgebildetes Fachpersonal. Grundlegende Arbeitsschritte sind deshalb nicht aufgeführt. ACHTUNG !!! · Wechseln des Messeinsatzes: Aus Zulassungsgründen muss eine Sicherungsplombe oder Klebemarke (zwischen Gehäuse u. Gehäusedeckel) angebracht werden. · Die Plombierung am Zähler darf nicht verletzt werden! Eine verletzte Plombierung hat das sofortige Erlöschen der Werksga- rantie und der Eichung / Konformität zur Folge.
Deutsch Zähler mit Schutzklasse IP 68 · Die zulässige Lager- und Transporttemperatur (bei weniger als 93% relativer Luftfeuchte) liegt zwischen -20°c und + 40°C. · Die zulässige Betriebstemperatur (bei weniger als 93% relativer Luftfeuchte) liegt zwischen +5°C und +40°C. Bei Frostgefahr die Anlage entleeren, notfalls den Zähler ausbauen.
Deutsch · Medium: Wasser ohne Zusätze · Zum Auslesen/Parametrieren dient die Software HYDRO-SET, kostenlos im HYDROMETER Downloadcenter. 4. BERUHIGUNGSSTRECKEN · Bei Woltmanzählern muss vor und nach dem Zähler eine störungsfreie gerade Rohrstrecke abhängig von der Nennweite des Zählers angeordnet sein. Die Länge dieser Rohrstrecke muss mindestens das 3-fache der Nennweite betragen.
Deutsch Bedienungsanleitung · Schutzart IP 68 für Kaltwasser bis 30°C (Sicherheit bis 50°C) · Schutzart IP 54 für Warmwasser bis 90°C · Schutzart IP 54 für Kaltwasser bis 30°C Der Zähler wird standardmäßig mit einem 3m langen 3- oder 5-adrigen Anschlusskabel mit Aderendhülsen geliefert (5-polig, IP68, 3-polig, IP54).
Seite 6
Deutsch LC- DISPLAY: Displayschleifen KT = kurzer Tastendruck < 3 sec. LT = langer Tastendruck > 3 sec.
Seite 7
Deutsch In den Serviceschleifen S1 (Pulsausgang 1) bzw. S2 (Pulsausgang 2) wird folgendes angezeigt: Pulsausgabe deaktiviert ---I Pulsausgabe für Vorwärtsvolumen konfiguriert I--- Pulsausgabe für Rückwärtsvolumen konfiguriert I----I Pulsausgabe für Vor- und Rückwärtsvolumen konfiguriert Pulsausgabe für Richtungsangabe konfiguriert (zeigt Vor- bzw. Rück- wärtsvolumen des anderen Pulsausgangs an)
Deutsch STICHTAGSFUNKTION Am eingestellten Stichtag werden die Verbrauchswerte bis zum nächsten Stichtag im Speicher des FLYPPER abgelegt. Sie können am Display abgelesen oder per M-Bus bzw. optische Schnittstelle übertragen werden. Der Stichtag kann frei programmiert werden. Grundeinstellung ab Werk = 31.12. des Auslieferungsjahres.
Seite 9
Deutsch IMPULSAUSGÄNGE Merkmale · Max. Eingangsspannung: 30V · Max. Eingangsstrom: 27 mA · Spannungsabfall am aktiven Ausgang: max. 2V/27mA · Strom durch inaktiven Ausgang: max. 5µA /30V · Max. Verpolspannung ohne Zerstörung der Ausgänge: 6V · Impulsdauer: Min. 5,5 ms ·...
Deutsch Die Impulsausgänge des FLYPPER sind Open Collector Ausgänge, es erfolgt keine interne Strombegrenzung. Je nach Höhe der au- ßen angelegten Versorgungsspannung muss ein serieller Wider- stand zwischen Spannungsquelle und Impulsausgang des Zählers eingefügt werden. Der Arbeitsstrom während eines Impulses darf 27 mA nicht über- schreiten.
Seite 11
Deutsch SPS: ≥ 15 V = 24 V high ≤ 5 V = 5,6 kΩ FLYPPER: = 30 V = 27 mA Cmax wird auf 20 mA festgelegt. Berechnung des erforderlichen Vorwiderstands: BITTE BEACHTEN !!! Bei gleichzeitig angeschlossenem M-Bus muss für eine galva- nische Trennung zwischen M-Bus und Impulsausgang gesorgt werden.
Deutsch KONFORMITÄTSERKLÄRUNG FÜR GERÄTE NACH MID Hiermit erklärt die HYDROMETER GmbH, dass diese Produkte den wesentlichen Anforderungen der folgenden Richtlinien entsprechen: EMV-Richtlinie (2004/108/EG) MID-Richtlinie (2004/22/EG) DE-07-MI001-PTB008 EG-Baumusterprüfbescheinigung für M-MKE, T30 LNE-12552 EG-Baumusterprüfbescheinigung für M-MKE, T90 Bei Bedarf finden Sie die vollständige Konformitätserklärung im Internet unter: www.hydrometer.de...
