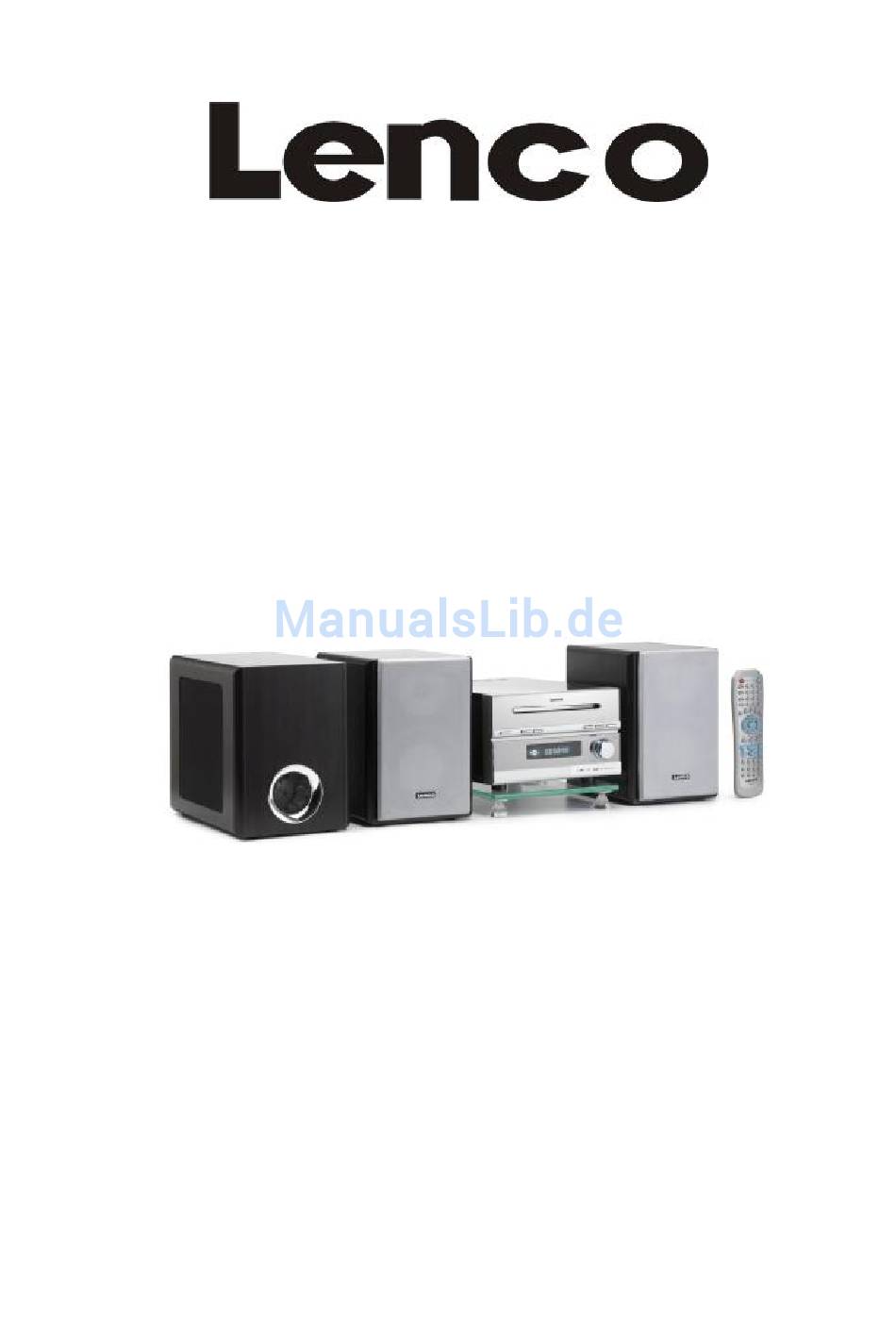

- Seite 1 MDV-24 2.1 DVD Heinkino-system Bedienungsanleitung Zur Information und Unterstützung, www. lenco. eu...
-
Seite 2: Einleitung
EINLEITUNG VIELEN DANK Vielen Dank für den Kauf dieses Produkts. Mit Ihrer Produktwahl haben Sie eine gute Fachkenntnis für Audiosysteme bewiesen. Wir sind stolz darauf, Ihnen weitere hervorragende Produkte anbieten zu können. Um sämtliche Funktionen Ihres Systems kennenlernen und anwenden zu können, empfehlen wir Ihnen, diese Bedienungsanleitung vor Anschluss und Inbetriebnahme des Systems sorgfältig durchzulesen. -
Seite 3: Inhaltsverzeichnis
INHALT EINLEITUNG……………………………………………………………………………………..1 INHALT.……………………………………………………………………………………..2 SYSTEMVORDERSEITE……………………………………………………………………….3 SYSTEMRÜCKSEITE..………………………………………………………………..……4 FERNBEDIENUNG.…………………………………………………………………………..…5 ANSCHLUSS AN EIN FERNSEHGERÄT…………………………………………………...6 ANSCHLUSS AN EINEN VERSTÄRKER...………………………………………………..7 SYSTEMANSCHLUSS………………………………………………………………....8 GRUNDLEGENDE BEDIENUNG….…………………………………………………..9 - 16 DVD-EINSTELLUNGSMENÜ (SETUP)……………………………………………….17 - 21 TECHNISCHE DATEN……………………………………………………………………..…22 FEHLERBEHEBUNG...…………………………………………………………………….…22 ZUBEHÖR... -
Seite 4: Systemvorderseite
SYSTEMVORDERSEITE 1. Disc-Ladefach 2. Zurück (Ch-) 3. An/Ausschalter 4. Vor (Ch+) 5. Fernbedienungssensor 6. Display 7. Wiedergabe/Eingabe 8. Stopptaste/FM/AM 9. Öffnen/Schließen 10. Lautstärke +/- 11. USB-Port, Steckplätze für Multimedia-Speicherkarten... -
Seite 5: Systemrückseite
SYSTEMRÜCKSEITE 1. Scart-Ausgang 2. Komponentenausgang Y, Pb/Cb, Pr/Cr 3. L/R Audioausgang Frontseite 4. Koaxialausgang 5. S-Videoausgang und Videoausgänge 6. Optischer Digitalausgang 7. FM-Antennenanschluss 8. AM-Antennenanschluss 9. Netzanschluss 10. L/R Audioeingang 11. 2.1 Lautsprecherausgang... -
Seite 6: Fernbedienung
FERNBEDIENUNG HINWEIS: 1. Legen Sie die Batterien in die Fernbedienung ein und schalten Sie das System an. Richten Sie die Fernbedienung auf den Sensor am System. 2. Die Reichweite der Fernbedienung beträgt maximal sieben Meter. 3. Befinden sich Hindernisse zwischen Fernbedienung und Sensor, kann der Signalempfang dadurch gestört oder vollständig verhindert werden. -
Seite 7: Anschluss An Ein Fernsehgerät
ANSCHLUSS AN EIN FERNSEHGERÄT Wenn Ihr Fernsehgerät über einen AV-Anschluss verfügt, können Sie dieses System mithilfe der A/V-Kabel an das Fernsehgerät anschließen. Achten Sie dabei darauf, dass die Kabel richtig angeschlossen werden, und stellen Sie am Fernsehgerät den AV-Modus ein. (Abbildung 1) Wenn Ihr Fernseher über einen S-Videoanschluss verfügt, verwenden Sie bitte das S-Videokabel, um das System an Ihren Fernseher anzuschließen. -
Seite 8: Anschluss An Einen Verstärker
ANSCHLUSS AN EINEN VERSTÄRKER Anschluss des digitalen Audioausgangs Schließen Sie den optischen oder koaxialen Ausgangsstecker an den Verstärker an. Drücken Sie im Betriebsmodus „Play“ oder „Stop“ die Setup-Taste auf der Fernbedienung, um die Seite für die Systemeinrichtung zu öffnen. Gehen Sie zur Seite „Audio-Setup“, indem Sie die Navigationstasten auf der Fernbedienung drücken, und platzieren Sie den Cursor auf „Audio Out“. -
Seite 9: Systemanschluss
SYSTEMANSCHLUSS Bitte beachten Sie zum Anschließen Ihrer Audiogeräte die folgende Abbildung. Sämtliche Anschlüsse müssen korrekt und fest verbunden sein. Das Netzkabel sollte zuletzt angeschlossen werden. -
Seite 10: Grundlegende Bedienung
GRUNDLEGENDE BEDIENUNG VORBEREITUNGEN 1). Überprüfen Sie vor dem Einschalten, ob alle Anschlüsse korrekt und sicher verbunden sind. Stecken Sie den Netzstecker in die dafür vorgesehene Steckdose. 2). Drücken Sie zum Einschalten die Power-Taste an der Systemvorderseite. 3). Drücken Sie die Eject-Taste auf der Fernbedienung (oder die Open/Close-Taste auf der Systemvorderseite), um das Disc-Ladefach zu öffnen. -
Seite 11: Wiederholung
GRUNDLEGENDE BEDIENUNG TIME SELECTIE Im Spiel-Modus, drücken Sie T / F-Taste auf der Fernbedienung, den TV-Bildschirm wird angezeigt: Drücken Sie die ◄►-Navigationstasten, um den Cursor zur Einstellungsoption der Abspielzeit zu bewegen (entsprechend den oben erwähnten Bildschirmanzeigen), und drücken Sie anschließend die Play/Enter-Taste, um die Auswahl der Zifferntasten für die Eingabe der jeweiligen Abspielzeit zu bestätigen. - Seite 12 GRUNDLEGENDE BEDIENUNG WIEDERHOLUNG EINES BESTIMMTEN ABSCHNITTS (A - B) Drücken Sie im Wiedergabemodus die Taste A-B REP-Taste, um einen Abschnitt zu wiederholen. Drücken Sie dazu diese Taste einmal am Anfang des Abschnitts (A) und nochmals am Ende des Abschnitts (B). Das System kehrt automatisch zum Punkt A zurück und wiederholt die Wiedergabe des Abschnitts von A bis B.
- Seite 13 GRUNDLEGENDE BEDIENUNG AUSWAHL DES KAMERAWINKELS Drücken Sie im Wiedergabemodus die Angle-Taste mehrmals nacheinander, um dieselbe Szene aus unterschiedlichen Kamerawinkeln betrachten zu können. (Diese Funktion ist von der DVD abhängig.) EINSTELLEN DER LAUTSTÄRKE Drücken Sie die Taste VOL+/-, um die Lautstärke zu erhöhen oder zu verringern. NAVIGATIONSTASTEN Drücken Sie die Navigationstasten ▲...
-
Seite 14: Programmierung
GRUNDLEGENDE BEDIENUNG SHORTCUT Drücken Sie während der Wiedergabe von DVDs die Shortcut-Taste, um den Anfangstitel, das Menü oder die Warnhinweise zu überspringen. (Gilt nur für einige DVDs und hängt von der Qualität oder dem Aufnahmemodus der abgespielten Disc ab). ZIFFERNTASTEN 1). -
Seite 15: Wiedergabefunktion Für Mpeg4/Jpeg-Bilddisc
GRUNDLEGENDE BEDIENUNG 2). Drücken Sie die Navigationstasten ▲▼, um den Cursor zu einem bestimmten Verzeichnis zu bewegen, und drücken Sie die Play/Enter-Taste, um das Verzeichnis zu öffnen. Drücken Sie die Navigationstasten, um das Unterverzeichnis oder eine Datei zu öffnen, und wählen Sie einen Musiktitel mit dem Cursor aus. -
Seite 16: Auswahlfunktion Für Dvd Titelmenü
GRUNDLEGENDE BEDIENUNG AUSWAHLFUNKTION FÜR DVD TITELMENÜ Eine DVD bietet eine hohe Kapazität und speichert mehr als einen Film, Hintergrunddaten und Musiktitel. Sie verfügt daher über einen TITELNAMEN, und unter jedem TITEL gibt es mehrere Abschnitte, die als Kapitel bezeichnet werden. Ein Kapitel kann mehrere Musiktitel enthalten. Drücken Sie während der Wiedergabe einer DVD die Title-Taste, um das Titelmenü... - Seite 17 GRUNDLEGENDE BEDIENUNG FM/AM RADIOBETRIEB FM/AM Funktion aufrufen Schalten Sie das System ein, und drücken Sie die FM/AM-Taste auf der Fernbedienung, um die FM/AM Radiofunktion zu aktivieren. Sender auswählen Direkte Eingabe der Frequenz: Drücken Sie die T/F-Taste auf der Fernbedienung und geben Sie die gewünschte Frequenz direkt ein.
-
Seite 18: Dvd-Einstellungsmenü (Setup)
DVD-EINSTELLUNGSMENÜ (SETUP) Drücken Sie die Setup-Taste auf der Fernbedienung, um das Einstellungsmenü zu öffnen. Auf dem TV-Bildschirm erscheint die nachstehende Anzeige: Drücken Sie die Navigationstasten ◄ ►, um zu den verschiedenen Einstellungen zu gelangen. Benutzen Sie die Navigationstasten auch, um den Cursor zum gewünschten Menüpunkt zu bewegen, und drücken Sie anschließend die Play/Enter-Taste erneut, um das Unterverzeichnis aufzurufen. -
Seite 19: Audio Setup-Seite
DVD-EINSTELLUNGSMENÜ (SETUP) 2. Audio Setup-Seite 1) Analog Audio Setup (1) Downmix LT/RT: Ausgabe des linken und rechten Audiokanals Stereo: Stereoausgabe (2) Dialog: Der Dialog dieses Systems ist auf OFF gestellt. 2) Analog Audio Setup (1) Digital Output Bei der Wiedergabe von DOLBY- oder MPEG-Discs erfolgt die Ausgabe am optischen oder koaxialen Anschluss im SPDIF/RAW-Format. -
Seite 20: Video Setup-Seite
DVD-EINSTELLUNGSMENÜ (SETUP) 3. Video Setup-Seite 1) Video Output (Videoausgabe) Mit dieser Option kann der Modus der Videoausgabe festgelegt werden: S-Video, YUV/Y.Pb.Pr, RGB. 2) TV Mode (TV-Modus) werden – dieser Option kann Scan-Modus ausgewählt entweder Progressiv oder Zwischenzeilenabtastung. (Diese Option ist nicht verfügbar, wenn der Modus S-Videoausgabe ausgewählt wurde). 3) Color Setting (Farbeinstellung) Mit dieser Option kann das Videobild in Bezug auf sharpness (Schärfe), brightness (Helligkeit), contrast (Kontrast), gamma (Kontraststärke), hue (Farbton), saturation (Sättigung) eingestellt werden. - Seite 21 DVD-EINSTELLUNGSMENÜ (SETUP) 4. Preference Setup-Seite (Diese Setup-Seite ist nur im Modus „No Disc“ oder „Eject“ verfügbar. Wenn das System im Wiedergabemodus ist, drücken Sie die STOP-Taste zweimal.) 1) TV Type (TV-Format) Wählen Sie für Ihr System das passende TV-Format: Die Formate PAL, MULTI, NTSC sind verfügbar. 2) PBC Mit dieser Option können Sie die PBC-Funktion ein- oder ausschalten.
- Seite 22 DVD-EINSTELLUNGSMENÜ (SETUP) 5. Password Setup-Seite Passwort Das voreingestellte Passwort des Systems lautet „138900“ und kann von Ihnen geändert werden. 6. Exit Setup-Seite Drücken Sie in dieser Option die PLAY/ENTER-Taste, um das Setup-Menü zu verlassen. Sie können auch die SETUP-Taste auf der Fernbedienung drücken, um das Menü zu verlassen. -21-...
-
Seite 23: Technische Daten
TECHNISCHE DATEN Disc-Typen DVD, DVCD, VCD, SVCD, CD, CD-R, MP3, MPEG-4 Videoformate MPEG2 für DVD und MPEG1 für Video-CD Audioformate MPEG1, MPEG2, PCM, Stereo Ausgabesignal Videoformat: NTSC, PAL, MULTI Videoausgabe: 1.0 Vp-p Audio: Stereo, 2 V (RMS) Ausgänge Video, Audio, chromatisch, S-Video, optisch, coaxial und SCART Eingänge USB, MultiMediaCard... -
Seite 24: Fehlerbehebung
FEHLERBEHEBUNG Gehen Sie im Fall von Funktionsfehlern nach folgenden Punkten vor. Problem Mögliche Ursache Behebung System kann nicht Der Netzstecker steckt nicht richtig in der Stecken Sie den Stecker fest eingeschaltet werden. Steckdose. in die Steckdose. Legen Sie neue Batterien Die Batterien sind leer. - Seite 25 -24-...
