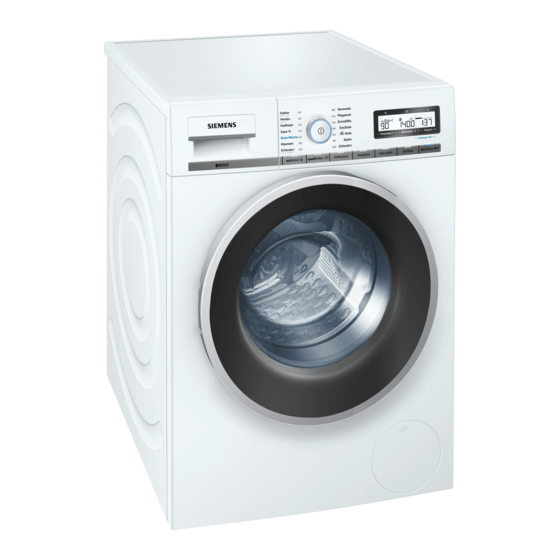

Bitte nehmen Sie sich ein paar Minuten Zeit zum Lesen und lernen Sie die Vorzüge Ihrer Waschmaschine kennen. Um dem hohen Qualitätsanspruch der Marke Siemens gerecht zu werden, wurde jede Waschmaschine, die unser Werk verlässt, sorgfältig auf Funktion und einwandfreien Zustand geprüft.
Inhaltsverzeichnis de Ge b r a u c h s - u n d A u f s t e l l a n l e i t u n g Vor dem Waschen Ø Bestimmungsgemäßer Gebrauch Ø Sicherheitshinweise Ø Umweltschutz Ø...
Bestimmungsgemäßer Gebrauch V o r d e m W a s c h e n Ø Ausschließlich zum Gebrauch im Haushalt. Ø Die Waschmaschine ist zum Waschen maschinenwaschbarer Textilien und handwaschbarer Wolle in Waschlauge geeignet. Ø Zum Betrieb mit kaltem Trinkwasser und handelsüblichen Wasch- und Pflegemitteln, die für den Einsatz in Waschmaschinen geeignet sind.
Sicherheitshinweise ã Warnung! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Teilen besteht Lebensgefahr. – Nur am Netzstecker, nie an der Leitung ziehen. – Netzstecker nur mit trockenen Händen einstecken/ziehen. ã Warnung! Gefahren für Kinder! – Kinder nicht unbeaufsichtigt bei der Waschmaschine lassen. –...
Seite 6
ã Achtung! Gefahr durch Verbrühen! Beim Waschen mit hohen Temperaturen kann es bei Berührung mit heißer Waschlauge (z.B. beim Abpumpen heißer Waschlauge in ein Waschbecken oder bei der Notentleerung) zu Verbrühungen kommen. Waschlauge abkühlen lassen. ã Achtung! Gefahr durch Gerätebeschädigung! –...
Umweltschutz Verpackung/Altgerät Verpackung umweltgerecht entsorgen. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/ 96/EG über Elektro- und Elektronik- Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Sparhinweise Ø...
Waschmittelschublade Kammer I Waschmittel für Vorwäsche Weichspüler, Stärke; max nicht überschreiten Kammer Kammer II Waschmittel für Hauptwäsche, Enthärter, Bleichmittel, Fleckensalz Einsatz A für Dosierung von Flüssigwaschmittel (nicht bei allen Modellen) Bei Modellen mit Einsatz für Flüssigwaschmittel: In der Waschmittelschublade befindet sich ein Einsatz als Dosierhilfe für ²...
Bedien-/Anzeigeelemente ² Alle Tasten sind sensitiv, leichtes Berühren genügt. Ü Hauptschalter - Taste drücken. Taste Start/Pause zum Starten, Waschmaschine ein-/ausschalten. Unterbrechen und Abbrechen des Programms (z.B. Wäsche nachlegen). Programmwähler - drehen in beide Geräte-Einstellungen ändern. Tasten Richtungen möglich. Einstellungen 3 Sek. für Geräte- Programmübersicht ab Seite 22 Einstellungen (Endesignal, Tastensignal,...
Vor jedem Waschen G e r ä t b e d i e n e n ² – Waschmaschine sachgemäß aufstellen und anschließen. ab ~ Seite 43 – Vor dem 1.Waschen einmal ohne Wäsche waschen. ~ Seite 52 1. Wäsche vorbereiten Wäsche sortieren nach: Ø...
2. Gerät vorbereiten Netzstecker einstecken. Wasserhahn öffnen. 3. Programm wählen und Wäsche in die Trommel legen Einfüllfenster öffnen. Prüfen, ob die Trommel vollständig entleert ist. Ggf. entleeren. Nur so ist eine fehlerfreie Funktion der Beladungsanzeige gewährleistet. ~ Seite 31 Taste drücken.
Seite 14
Programm wählen. Sie können das angezeigte Programm nutzen oder ein anderes Programm, Programmübersicht ab ~ Seite 22, wählen. Wäsche einlegen. Im Anzeigefeld erscheint der Beladungsbildschirm für das gewählte Programm (z.B. für Baumwolle). Der Beladungsbildschirm erscheint beim Öffnen des Fensters oder beim Verändern der Wäschemenge.
4. Wasch- und Pflegemittel einfüllen Waschmittelschublade herausziehen. Dosieren in Kammern ~ Seite 10 entsprechend: – Dosierempfehlung im Anzeigefeld, z.B. für Baumwolle: In Abhängigkeit von der eingefüllten Wäschemenge wird im Anzeigefeld eine Dosierempfehlung angezeigt. Die % - Angabe bezieht sich auf die Empfehlung des Waschmittelherstellers.
5. Programm-Einstellungen ändern ² Wäschestücke nicht zwischen Einfüllfenster und Gummidichtung einklemmen. Einfüllfenster schließen. FODFN Im Anzeigefeld erscheint wieder das Hauptmenü für das gewählte Programm. Sie können die angezeigten Voreinstellungen nutzen oder das gewählte Programm durch Änderung der Voreinstellungen oder Wahl zusätzlicher Einstellungen optimal dem Wäscheposten anpassen.
Ø Zusätzliche Programm-Einstellungen wählen: Seite 22 Seite 26 ¦ – ecoPerfect zum Einsparen von Energie bei vergleichbarer Waschwirkung zum Standardprogramm. Bei Anwahl leuchtet die Anzeigelampe. – speedPerfect zum Waschen in kürzerer Zeit bei vergleichbarer Waschwirkung zum Standardprogramm. Max. Beladung beachten. ~ Seite 22 Bei Anwahl leuchtet die Anzeigelampe.
Waschen Programmablauf Im Anzeigefeld wird während des Programms der Programmfortschritt über entsprechende Symbole und einen Fortschrittsbalken angezeigt. Der Balken füllt sich im Laufe des Waschzyklus. Æ Das kombinierte Symbol zeigt folgende Programmstände an: ¿ Vorwäsche ¼ Waschen ½ Spülen ¾ Abpumpen weitere Symbole: Schleudern...
Seite 19
Wird bei aktiver Kindersicherung der Programmwähler verstellt oder eine Taste gewählt, blinkt kurzzeitig das Symbol Ø Wäsche nachlegen Nach Programmstart kann bei Bedarf Wäsche nachgelegt oder herausgenommen werden. Ü Start/Pause wählen. ² – Bei hohem Wasserstand, hoher Temperatur oder drehender Trommel, bleibt das Einfüllfenster aus Sicherheitsgründen verriegelt und ein Nachlegen ist nicht möglich.
Ø Programmende bei Spülstopp; Programm stoppt im letzten Spülgang Ü – Start/Pause wählen. Das Programm wird mit Abpumpen und Schleudern (ggf. Schleuderdrehzahl ändern) fortgesetzt. – Wenn nur abgepumpt und nicht geschleudert werden soll, Programm Abpumpen wählen und starten. Programmende μ´Áø ¶ Im Anzeigefeld erscheint Å...
Nach dem Waschen Einfüllfenster öffnen und Wäsche entnehmen. ² – Keine Wäschestücke in der Trommel vergessen. Sie können bei der nächsten Wäsche einlaufen oder etwas anderes verfärben. – Eventuell vorhandene Fremdkörper aus der Trommel und der Gummimanschette entfernen - Rostgefahr. –...
Programmübersicht Die Voreinstellungen der Programme sind stärker hervorgehoben. Programm/Wäscheart Einstellungen/Hinweise max. Beladung Programmname Õ Kurze Erläuterung des Programms bzw. für wählbare Temperatur in °C welche Textilien es geeignet ist. wählbare Schleuderdrehzahlen in U/min, die max. Schleuderdrehzahl und die Voreinstellung sind abhängig vom Modell mögliche Programm- Einstellungen...
Seite 23
Die Voreinstellungen der Programme sind stärker hervorgehoben. Programm/Wäscheart Einstellungen/Hinweise max. 2 kg Fein/Seide für empfindliche, waschbare Textilien z.B. aus kalt - 30 - 40 °C Seide, Satin, Synthetik oder Mischgeweben 0 ... 600 ... 800 U/min (z.B. Seidenblusen, -schal) ² ¦...
Seite 24
Die Voreinstellungen der Programme sind stärker hervorgehoben. Programm/Wäscheart Einstellungen/Hinweise Abpumpen des Spülwassers z.B. nach Spülstopp (ohne Endschleudern) max. 3,5 kg Bunte Wäsche dunkle Textilien aus Baumwolle und dunkle kalt - 30 - 40 °C pflegeleichte Textilien 0 ... 800 ... 1200 U/min Textilien mit der Innenseite nach außen waschen.
Die Voreinstellungen der Programme sind stärker hervorgehoben. Programm/Wäscheart Einstellungen/Hinweise Outdoor Imprägnieren max. 1 kg Waschen mit anschließendem Imprägnieren kalt - 30 - 40 °C von Wetter- und Outdoorbekleidung mit 0 ... 800 U/min Membranbeschichtung und wasserabweisenden Textilien. ² ¦ « .
Programm-Einstellungen Je nach Programm können Sie mit Hilfe der Programmeinstellungen den Waschprozess noch optimaler an Ihren Wäscheposten anpassen. Die Einstellungen: ² – sind ohne Bestätigung aktiv. – bleiben nach Ausschalten nicht erhalten. – können in Abhängigkeit vom Programmfortschritt zu- bzw. abgewählt oder geändert werden.
Seite 27
Tasten Hinweise für stark verschmutzte Wäsche; Vorwäsche Waschmittel in Kammer I und II aufteilen. zusätzliche Spülgänge abhängig vom Programm, Extra spülen « längere Programmdauer + 1 Spülgang ² « + 2 Spülgänge . Anwendungsempfehlung: für besonders « + 3 Spülgänge empfindliche Haut oder/und in Gebieten mit sehr weichem Wasser.
Verbrauchswerte Programm Beladung Energieverbrauch*** Wasser*** Programmdauer*** Baumwolle 30 °C* 8 kg 0,38 kWh 76 l 2:35 h Baumwolle 40 °C* 8 kg 0,97 kWh 76 l 2:45 h Baumwolle 60 °C* 8 kg 1,31 kWh 76 l 2:45 h Baumwolle 90 °C 8 kg 2,40 kWh 87 l...
Geräte-Einstellungen Mit den Tasten Einstellungen 3 Sek. (Schleudern+ und Fertig in+) können die Einstellwerte der Geräte-Einstellungen geändert werden, z.B. die Lautstärke der Tastensignale. Tasten Einstellungen 3 Sek. gleichzeitig ca. 3 Sekunden halten: Ø Im Anzeigefeld erscheint das Einstiegsmenü zum Ändern der Geräte-Einstellungen.
Seite 30
Einstellungen Einstellwerte Hinweise ¿Á°²¯´ ³´ ¶± Angezeigte Sprache ändern. = Deutsch = Englisch °Äþ¼ °Ä ËÏ ÍÊ Das Gerät schaltet sich nach der gewählten Zeit (min) automatisch aus (=0 kWh Energieverbrauch); Ë ÊÊ (min) zum Einschalten Hauptschalter - Taste ½¸´ (h=Stunde) drücken.
Sensorik - So intelligent ist Ihre Waschmaschine Mengenautomatik Je nach Textilart und Beladung passt die Mengenautomatik den Wasserverbrauch optimal in jedem Programm an. Aquasensor je nach Modell Der Aquasensor prüft während des Spülens den Trübungsgrad (Trübung wird verursacht durch Schmutz und Waschmittelreste) des Spülwassers.
Pflege und Wartung R e i n i g e n u n d W a r t e n ã Warnung! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Teilen besteht Lebensgefahr. Gerät ausschalten. Netzstecker ziehen. ã Achtung! Gefahr durch Brand und Explosion! Bei Verwendung von lösungsmittelhaltigen Reinigungsmitteln z.B.
Waschmittelschublade reinigen Wenn Wasch- oder Weichspülmittelreste vorhanden: Herausziehen, Einsatz herunterdrücken, Schublade ganz herausnehmen. Einsatz herausnehmen: Mit Finger Einsatz von unten nach oben drücken. Einspülschale und Einsatz mit Wasser und Bürste reinigen und abtrocknen. Einsatz aufsetzen und einrasten (Zylinder auf Führungsstift stecken).
Verschlusskappe abziehen, Lauge in geeignetes Gefäß abfließen lassen. Verschlusskappe aufdrücken und Entleerungsschlauch in die Halterung einsetzen. Hinweis: Restwasser kann auslaufen. Pumpendeckel vorsichtig abschrauben und Innenraum, Gewinde des Pumpendeckels und Pumpengehäuse reinigen (Flügelrad der Laugenpumpe muss sich drehen lassen.) Pumpendeckel wieder einsetzen und verschrauben. Griff muss senkrecht stehen.
Sieb im Wasserzulauf verstopft Hierzu zuerst Wasserdruck im Zulaufschlauch abbauen: Wasserhahn schließen! Beliebiges Programm wählen (außer Schleudern/ Abpumpen). Ü wählen. Programm ca. 40 Sekunden laufen Start/Pause lassen. Taste drücken. Gerät ist ausgeschaltet. Netzstecker ziehen. Sieb reinigen: Schlauch vom Wasserhahn abnehmen. Sieb mit kleiner Bürste reinigen.
Notentriegelung, z.B. bei Netzausfall Das Programm läuft weiter, wenn die Netzversorgung wieder hergestellt ist. Soll dennoch die Wäsche entnommen werden, kann das Einfüllfenster wie nachfolgend geöffnet werden: ã Warnung! Gefahr durch Verbrühen! Waschlauge und Wäsche können heiß sein. Bei Berührung besteht Verbrühungsgefahr. Evtl.
Hinweise im Anzeigefeld Anzeige Ursache/Abhilfe ±¸Ãô ÃÄ´Á ÉÄ – Evtl. Wäsche eingeklemmt. Bitte Einfüllfenster nochmals öffnen Ü und schließen und Start/Pause wählen. – Ggf. Einfüllfenster zudrücken bzw. Wäsche entnehmen und erneut zudrücken. – Ggf. Gerät aus- und wieder einschalten; Programm einstellen und individuelle Einstellungen vornehmen;...
Störungen, was tun? Störungen Ursache/Abhilfe Wasser läuft aus. – Ablaufschlauch richtig befestigen/ersetzen. – Verschraubung des Zulaufschlauchs festziehen. Ü Kein Wassereinlauf. – Start/Pause nicht gewählt? Waschmittel nicht – Wasserhahn nicht geöffnet? – Evtl. Sieb verstopft? Sieb reinigen. ~ Seite 35 eingespült. –...
Seite 39
Störungen Ursache/Abhilfe Anzeigefeld/ – Netzausfall? Anzeigelampen – Sicherungen ausgelöst? Sicherungen einschalten/ersetzen. – Tritt Störung wiederholt auf, Kundendienst rufen. ~ Seite 40 funktionieren während des Betriebs nicht. Programmablauf – Kein Fehler - Unwuchtkontrollsystem gleicht Unwucht durch länger als üblich. mehrmaliges Verteilen der Wäsche aus. –...
Kundendienst Können Sie die Störung nicht selbst beheben, Störungen, was tun? ~ Seite 38, wenden Sie sich bitte an unseren Kundendienst. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden. Geben Sie bitte dem Kundendienst die Erzeugnis-Nummer (E-Nr.) und die Fertigungsnummer (FD) des Gerätes an.
Lieferumfang Ge r ä t a u f s t e l l e n MH QDFK 0RGHOO $TXDVWRS 6WDQGDUG$TXD6HFXUH 1HW]OHLWXQJ :DVVHUDEODXI :DVVHU]XODXI *HEUDXFKV XQG $XIVWHOO DQOHLWXQJ $EGHFNXQJHQ PLW 6FKODXFKKDOWHUQ .UPPHU ]XP )L[LHUHQ GHV :DVVHUDEODXIVFKODXFKV 6FKUDXEHQVFKOVVHO Zusätzlich benötigt bei Anschluss des Wasserablaufschlauchs an einen Siphon: 1 Schlauchschelle ∅...
Schlauch- und Leitungslängen MH QDFK 0RGHOO OLQNVVHLWLJHU $QVFKOXVV UHFKWVVHLWLJHU $QVFKOXVV RGHU a FP a FP a FP PD[ a FP FP a FP a FP a FP a FP ² Bei Nutzung der Schlauchhalter verringern sich die möglichen Schlauchlängen! Erhältlich beim Fachhändler/Kundendienst: Ø...
Aufstellen ² Feuchtigkeit in der Trommel ist bedingt durch die Endkontrolle. Sicheres Aufstellen ã Warnung! Verletzungsgefahr! – Die Waschmaschine hat ein hohes Gewicht - Vorsicht/Gefahr beim Anheben. – Beim Anheben der Waschmaschine an vorstehenden Bauteilen (z.B. Einfüllfenster) können die Bauteile abbrechen und Verletzungen verursachen.
Aufstellfläche ² Die Standfestigkeit ist wichtig, damit die Waschmaschine nicht wandert! – Die Aufstellfläche muss fest und eben sein. – Nicht geeignet sind weiche Böden/Bodenbeläge. Aufstellen auf einen Sockel oder eine Holzbalkendecke ã Warnung! Waschmaschine kann beschädigt werden! Die Waschmaschine kann beim Schleudern wandern und vom Sockel kippen/stürzen.
Transportsicherungen entfernen ã Achtung! Waschmaschine kann beschädigt werden! Nicht entfernte Transportsicherungen können beim Betrieb der Waschmaschine z.B. die Trommel beschädigen. Vor dem ersten Gebrauch unbedingt alle 4 Transportsicherungen komplett entfernen und aufbewahren. ã Achtung! Waschmaschine kann beschädigt werden! Um bei einem späteren Transport Transportschäden zu vermeiden, Transportsicherungen vor Transport unbedingt wieder einbauen.
Seite 46
Netzleitung aus den Halterungen nehmen. Hülsen entfernen. Abdeckung vorbereiten/teilen. Abdeckungen einsetzen. ² Abdeckungen fest verriegeln durch Druck auf den Rasthaken. Schlauchhalter einsetzen. Schläuche in den Schlauchhaltern fixieren.
Wasseranschluss ã Warnung! Lebensgefahr durch elektrischen Strom! Bei Kontakt spannungsführender Teile mit Wasser besteht Lebensgefahr. Aquastop-Sicherheitseinrichtung nicht in Wasser tauchen (enthält elektrisches Ventil). ² – Um Leckage oder Wasserschäden zu vermeiden, Hinweise in diesem Kapitel unbedingt beachten! – Waschmaschine nur mit kaltem Trinkwasser betreiben. –...
am Gerät: für Modelle Standard und Aqua-Secure Wasserhahn vorsichtig öffnen und dabei die Dichtheit der Anschluss-Stellen prüfen. ² Schraubverbindung steht unter Wasserleitungsdruck. Wasserablauf ² – Wasserablaufschlauch nicht knicken oder in die Länge ziehen. – Höhenunterschied zwischen Aufstellfläche und Abfluss: 0 - max. 100 cm Ablauf in ein Waschbecken ã...
Seite 49
Ablaufschlauch verlegen: Ablauf in einen Siphon ã Warnung! Wasserschäden möglich! Wenn der Ablaufschlauch durch hohen Wasserdruck beim Abpumpen vom Siphonanschluss rutscht, kann auslaufendes Wasser Wasserschäden verursachen. Anschluss-Stelle muss mit Schlauchschelle, ∅ 24- 40 mm (Fachhandel) gesichert werden. Anschluss Ablauf in ein Kunststoffrohr mit Gummimuffe oder einen Gully ã...
Ausrichten Kontermutter mit Schraubenschlüssel im Uhrzeigersinn lösen. Ausrichtung der Waschmaschine mit Wasserwaage überprüfen, evtl. korrigieren. Höhe durch Drehen des Gerätefußes verändern. ² Alle vier Gerätefüße müssen fest auf dem Boden stehen. Die Waschmaschine darf nicht wackeln! Kontermutter gegen das Gehäuse festziehen. Den Fuß...
Elektrischer Anschluss Elektrische Sicherheit ã Warnung! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Teilen besteht Lebensgefahr. – Nur am Netzstecker, nie an der Leitung ziehen. – Netzstecker nur mit trockenen Händen einstecken/ ziehen. – Stecker niemals während des Betriebs ziehen. –...
Vor dem 1. Waschen Die Waschmaschine wurde vor Verlassen des Werkes eingehend geprüft. Um mögliche Prüfwasserreste zu entfernen, das erste Mal ohne Wäsche waschen. ² Waschmaschine muss sachgemäß nach Kapitel Aufstellen ab ~ Seite 50 aufgestellt und angeschlossen sein. Maschine kontrollieren. ²...
Seite 56
Reparaturauftrag und Beratung 01801 22 33 66 0,039 €/Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min. 0810 240 260 0848 840 040 Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis. Siemens-Electrogeräte GmbH Carl-Wery-Str. 34, 81739 München Germany 9000786967 (9205)
