Einbau-, Wartungs- und Gebrauchsanleitung
Druckspeicher
Typ 330.902 · Typ 230.902
Für alle kommunizierenden und nichtkommunizierenden Batterie-Tankanlagen
mit Rücklaufanschluss.
Keine Auffangwanne erforderlich, da keine flexiblen Schläuche im Gerät eingebaut sind.
Die Leitungen können direkt am Gerät angeschlossen werden.
Geprüft nach DIN EN 12514-1.
Aufbau und Funktion
Die OILPRESS-Druckspeicheraggregate Typ
330.902 und Typ 230.902 dienen zur Förde-
rung von Heizöl EL DIN 51603 zu einer oder
mehreren Verbraucherstellen. Die Aggregate
bestehen aus einem Gehäuse mit Druck-
speicher, Motor, Pumpe und Druckschalter.
Beim Fördervorgang wird das Heizöl über die
Pumpe angesaugt und in den Druckspeicher
gepresst. Das sich hierin befindliche Druck-
polster drückt das Heizöl zu den einzelnen
Verbraucherstellen.
Durch den Druckschalter wird der Motor bei
einem unteren Arbeitsdruck von 1,6 bar ein-
geschaltet und bei Erreichen des oberen
Arbeitsdruckes von 2,6 bar wieder ausge-
schaltet.
Pumpe Typ 330.902
Die Innenzahnringpumpe wird über eine Zahn-
radübersetzung vom Motor angetrieben. Die
Pumpe zeichnet sich durch geräuscharmen
Lauf und geringen Verschleiß aus. Sie wird
durch einen am Pumpenkörper angebrachten
Ringfilter gegen Verschmutzung geschützt.
Pumpe Typ 230.902
Die Förderpumpe ist eine Innenzahnring-
pumpe, die direkt vom Motor angetrieben wird.
Die Pumpe zeichnet sich durch geräuschar-
men Lauf und geringen Verschleiß aus. Sie
wird durch einen am Pumpenkörper ange-
brachten Ringfilter gegen Verschmutzung ge-
schützt.
Gehäuse
Das Gehäuse ist das tragende Element sämt-
licher Bauteile. Es beinhaltet Pumpe, Motor,
Druckschalter, Druckspeicher, Filter, Über-
druck- und Entleerungsventil, sowie Rück-
schlagventil mit Entlüftung.
Am Verteilergehäuse sind an der Unterseite
drei Schneidringverschraubungen zum An-
schließen von 8-mm-Leitungen angebracht.
Druckspeicher
Vor Entfernen der Abdeckhaube Netzstecker
ziehen (Absatz Hinweise beachten). Das
Druckspeicher-Unterteil ist in das Gehäuse
eingegossen. Zwischen diesem und dem
Oberteil ist eine Rollmembrane eingespannt,
die Luft und Öl trennt. Durch das im Speicher-
Oberteil integrierte Luftventil wird der Druck-
speicher auf eine Luftvorspannung von 1 bar
gebracht. Die Luft kann im Laufe der Zeit
durch Diffusion entweichen, dadurch schaltet
die Pumpe häufiger ein und aus.

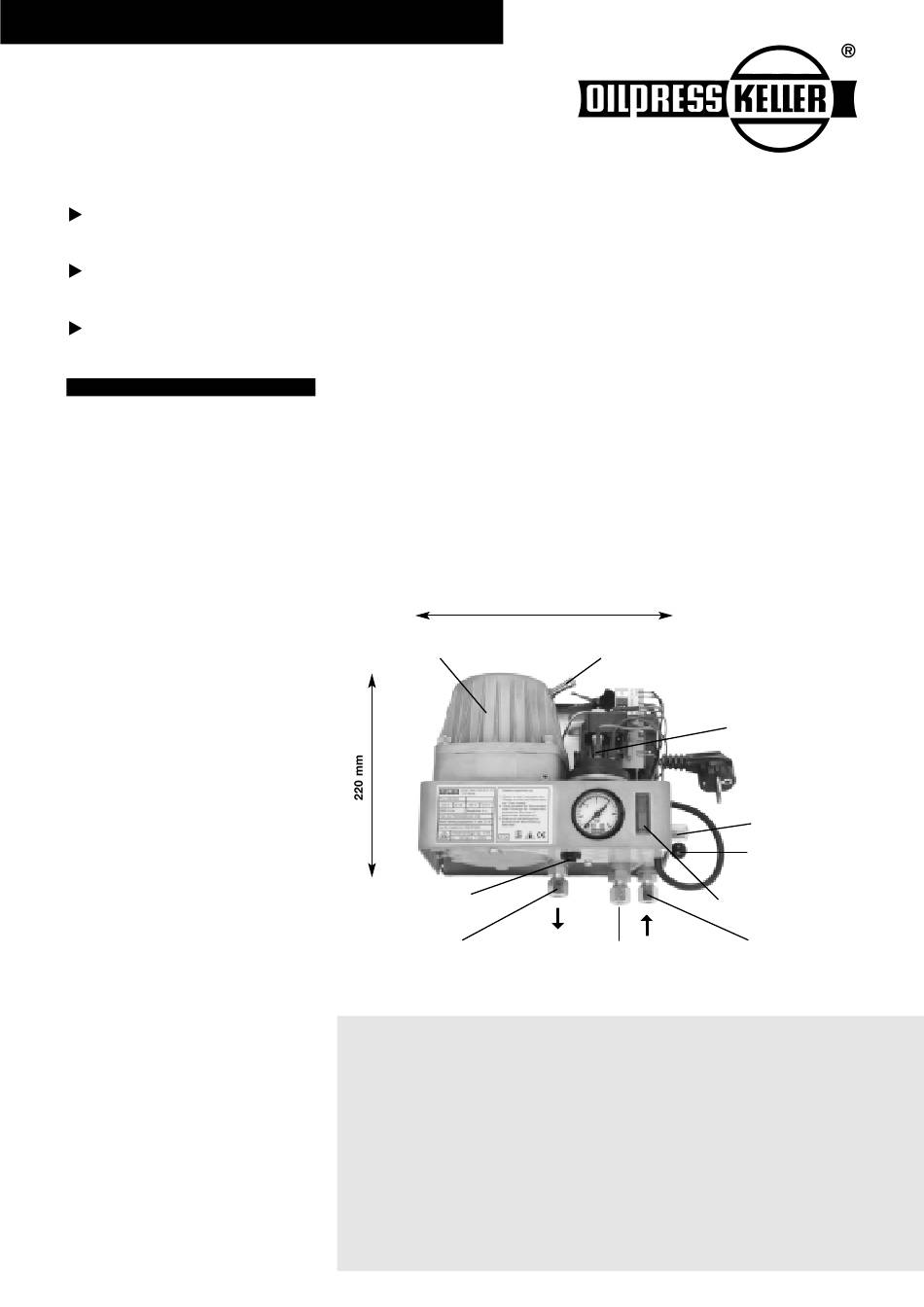

245 mm
Druckspeicher Vordruck 1 bar
Starter-Drucktaste
Druckanschluss
Technische Daten Typ 330.902
Motor: 230 V ~ 88 W
Förderleistung: 22 l/h bei Druck 0 bar
Entnahmemenge max.: ca. 10 l/h
Zul. Betriebsüberdruck: 4,0 bar, durch Überdruckventil
begrenzt
Obere Versorgungsgrenze: bis 25 m einstellbar, werkseitig
auf 15 m eingestellt
Saughöhe: 3 m
Rohranschluss: Schneidringverschraubg. 8x1 mm
Schutzart: IP 34
Temperatur Fördermedium: max. 40°C
Gewicht: ca. 6 kg
Die eingetretene Veränderung wird beseitigt,
indem man mit einer Luftpumpe das Luft-
polster erneuert. Dabei ist zu beachten, dass
beim Einpumpen der Luft gleichzeitig das
Prüf-, Überdruck- und Entleerungsventil seit-
lich am Gerät geöffnet wird. Die richtige Luft-
vorspannung befindet sich im Druckspeicher,
wenn der Manometer am Druckspeicher
0 bar anzeigt und der Manometer am Druck-
messgerät (Luftpumpe) 1 bar anzeigt.
Luftventil
R
Rücklaufanschluss
mit Rückschlagventil
und Entlüftungsdüse
Typ 230.902
230 V ~ 50 W
46 l/h bei Druck 0 bar
ca. 25 l/h
4,0 bar, durch Überdruckventil
begrenzt
bis 25 m einstellbar, werkseitig
auf 15 m eingestellt
3 m
Schneidringverschraubg. 8x1 mm
IP 34
max. 40°C
ca. 6 kg
Druckschalter
Filter
Prüf-, Überdruck- und
Entleerungsventil
Kontrollleuchte
Sauganschluss
