MONTAGEANLEITUNG
Wichtige Informationen
Richtiger Umgang mit Antennenkabeln
Antennenkabel sind empfindliche HF-Kabel. Bei der Verlegung gilt es daher darauf zu achten, dass
die Kabel nicht geknickt und möglichst wenig gebogen werden, da sonst Einbußen hinsichtlich der
Leistungsfähigkeit der Antenne entstehen können. Ebenso sollten die Antennenkabel nicht zu engen
Kabelschlaufen gewickelt werden.
Wichtige Informationen
Antennengewinn und Termininierung ungenutzter Antennenanschlüsse am Access Point
Ungenutzte Antennenanschlüsse am Access Point müssen mit einer beiliegenden Stabantenne
terminiert werden. Bei Indoor Access Points kann der dem Adapter AirLancer AN-RPSMA-NJ
beiliegende Abschlusswiderstand genutzt werden. Zusätzlich muss im LCOS der ungenutzte
Antennenanschluss deaktiviert (Änderung der Antennengruppierung des entsprechenden
WLAN-Moduls) sowie der Antennengewinn der Antenne konfiguriert werden. Die entsprechenden
Einstellungen finden Sie in LANconfig unter:
Konfiguration > Wireless-LAN > Allgemein > Physikalische WLAN-Einst. > Radio
Betriebsmodus
2x2 MIMO & 1x1 MIMO

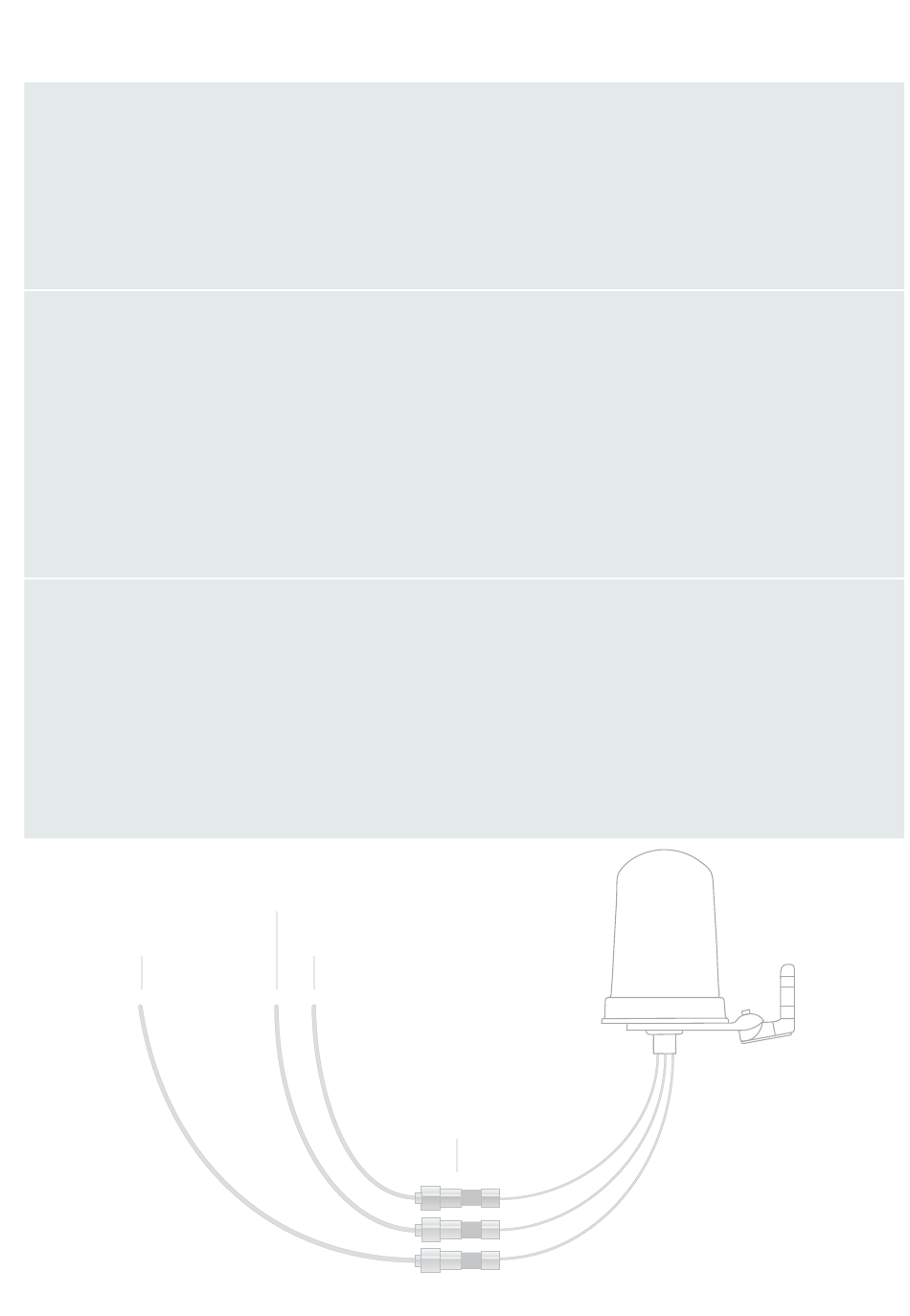

Zusätzlich zum Normalbetrieb als 3x3 MIMO-Antenne kann die Antenne auch von zwei WLAN-
Modulen genutzt werden, die in zwei unterschiedlichen Frequenzbereichen senden. Hierzu schließen
Sie einen der Anschlüsse an ein WLAN-Modul und die anderen beiden Anschlüsse an das andere
WLAN-Modul an. Da bei der AirLancer ON-T360ag alle Antennensegmente gleich zueinander ausge-
richtet sind, ist die Auswahl frei möglich. Bitte beachten Sie, dass bei diesem Betrieb mindestens ein
Antennenanschluss am Access Point ungenutzt bleibt und entsprechend terminiert werden muss.
WLAN 2
2,4 GHz / 1x1 MIMO
WLAN 1
WLAN 1
5 GHz / 2x2 MIMO
5 GHz / 2x2 MIMO
Blitzschutz AirLancer SN-ANT
(nicht im Lieferumfang enthalten)
