Sicherheitshinweise Allgemeines • Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen. Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch. • Betriebsanleitung aufbewahren. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein. Stromschlaggefahr • Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Steckergehäuse ziehen! •...

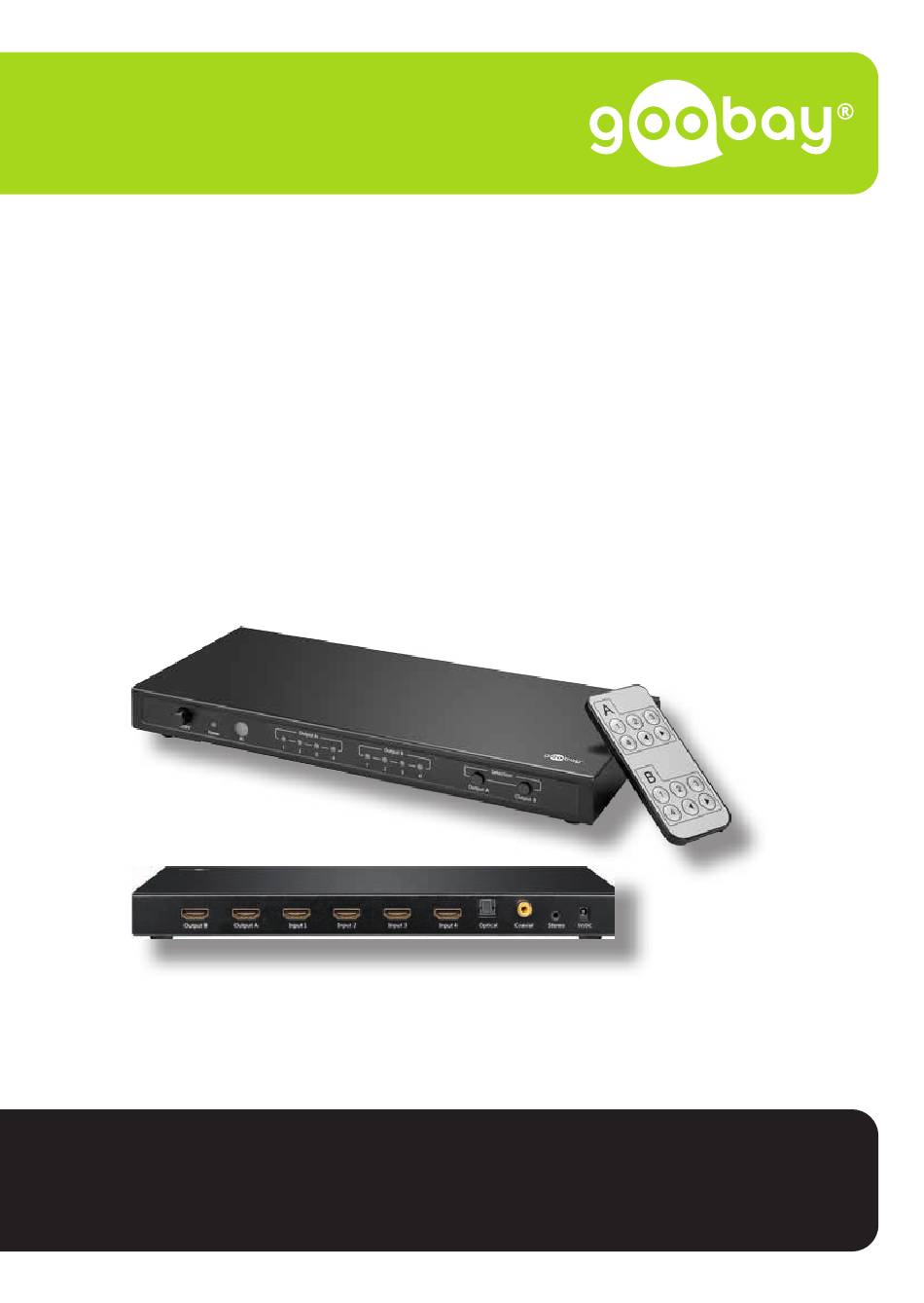

Betriebsanleitung Beschreibung und Funktion Produkt Die Ultra HDMI™ Matrix überträgt HD-Video in vielfachen Auflösungen von bis zu 4K2K plus Multikanal-Digital-Audio von einer der 4 HDMI-Si- gnalquellen zu 2 Displays. Jede Matrixumschaltung zwischen 4 Ein- und 2 Ausgängen erlaubt eine maximale Vielseitigkeit für integrierte Systeme. Die Notwendigkeit Quellen zu trennen und erneut an ein Display anzuschließen entfällt. Jede Quelle ist jederzeit von jedem Display zugänglich, indem man sie mit einer IR-Fernbedienung auswählt. • HDMI™ Ausgänge wahlweise durch eine oder unterschied- liche Quellen belegbar • Unterstützt HDCP •...
Technische Daten Ultra HDMI™ Matrix 4 x 2 Artikelnummer 58976 Eingänge 4 x HDMI Ausgänge 2 x HDMI, 1 x Toslink, 1 x - digital Koaxial (Cinch), 1 x analog Audio (Cinch) Eingang Videosignal (TTL) Max. Bereich des Einzelan- 3840 x 2160 @ 30 Hz...
Betriebsanleitung Maße 60,9 x 27,1 x 72,6 mm Kabellänge 1,43 m Gewicht 77,5 g DC-Stecker 3,4 x 1,3 mm Polarität positiv Fernbedienung Maße 85 x 40 x 6 mm Gewicht 14,4 g LiMnO - Knopfzelle , Typ CR2025 Batterie 3,0 V / 150 mAh (enthält 0,042 g Lithiummetall) Tab.
Anschluss Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit. Vergleichen Sie die technischen Daten aller zu verwenden- den Geräte und stellen Sie die Kompatibilität sicher. Schließen Sie Ihr Quellgerät wie HD-DVD, PS3, etc. mittels HDMI-Kabel an die HDMI-Eingänge (9) an. Verbinden Sie die HD-Ausgabegeräteingänge mit den HDMI-Ausgängen (8) der Ultra HDMI Matrix 4 x 2 mittels HDMI-Kabel. Alternativ oder zusätzlich können Sie Audio-Ausgabe- geräte auch am optischen Ausgang (10) oder Koaxial-Aus- gang (11) für digitale Signalübertragung oder am analogen Audio-Eingang (12) für analoge Signalübertragung an-...
Betriebsanleitung Die Auswahl des jeweiligen Eingangssignals und dem dazuge- hörigen Quellgerät 1 - 4 erfolgt dabei in zyklischer Reihenfolge: Fig. 3: Auswahl Eingangsquellen via Wahltaster b) Auswahl via Fernbedienung Entfernen Sie vor dem ersten Gebrauch die Plastiklasche aus dem Batteriefach der Fernbedienung. Die Ausgänge A und B können separat gesteuert werden.
• Kühl und trocken lagern. • Produkt bei längerem Nichtgebrauch für Kinder unzugäng- lich und in trockener und staubgeschützter Umgebung lagern. • Originalverpackung für den Transport aufheben und ver- wenden. • Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechanischen Druck. •...
Stofftrennung, Verwertung und Entsorgung von Altbatterien und -akkumulatoren leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. D-34000-1998-0099 EU-Konformitätserklärung Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke ® der Wentronic GmbH, dass das Produkt die grundlegenden An forderungen und Richtlinien der europäischen Bestimmungen...
User manual BETRIEBSANLEITUNG ......1 USER MANUAL ........11 MODE D‘EMPLOI ........21 ISTRUZIONI PER L‘USO ......31 USER MANUAL Content Safety Instructions ..............12 General ................. 12 Warning levels .............. 12 Description and Function ............13 Product ................13 2.2 Scope of delivery ............13 2.3 Operating elements and product parts ....... 13 2.4 Specifications ...............
Safety Instructions General • Read the user manual completely and carefully before use. The user manual is part of the product and contains important information for correct use. • Keep this user manual. The user manual must be available for uncertainties and pas- sing the product. Risk of electric shock: • In case of emergency, during thunderstorms and after use, pull the product on its plug housing! •...
User manual Description and Function Product The Ultra HDMI™ Matrix 4 x 2 routes high definition video in multiple resolu- tions up to 4K2K plus multichannel digital audio from any of the 4 HDMI sources to 2 displays. Any 4 to any 2 matrix switching allows for maximum versatility for integrated systems. It eliminates the needing of disconnects and reconnects sources to a display equipped with one input. Every source is accessible at all times by any display by selecting it with an IR remote. • Can assign either one or multiple sources to the HDMI™ outputs • Supports HDCP • Shielded metal housing and 24-karat gold-plated contacts Scope of delivery • Ultra HDMI™ Matrix 4 x 2 •...
2.4 Specifications Ultra HDMI™ Matrix 4 x 2 Article Number 58976 Inputs 4 x HDMI Outputs 2 x HDMI, 1 x optical (Toslink), 1 x digital coaxial (RCA), 1 x analogue audio (RCA) Input video signal (TTL) Maximum single link range 3840 x 2160 @ 30 Hz Vertical frequency range 50/60 Hz Video amplifier bandwidth 3.4 Gbps @ 340 MHz Interlaced (50/60 Hz) 480i, 576i, 1080i...
User manual Cable length 1.43 m Weight 77.5 g DC plug 3.4 x 1.3 mm Polarity positiv Remote dontrol Dimensions 85 x 40 x 6 mm Weight 14.4 g LiMnO button cell , type CR2025 Battery 3.0 V / 150 mAh (Lithium metal content 0.042 g) Tab. 2: Specifications Intended Use We do not permit using the device in other ways like described in chapter “Description and Function“ and „Safety Instructions“.
3. Connect the outputs of the source devices such as HD- DVD, PS3, etc. to the inputs (9) of the Ultra HDMI™ Matrix 4 x 2 by HDMI™ cable. 4. Connect the inputs of the HD output devices to the outputs (8) of the Ultra HDMI™ Matrix 4 x 2 by HDMI™ cable. 5. Alternatively or additionally, you can connect audio output devices also on optical output (Toslink, 10) or coaxial audio output (RCA, 11) for digital transmission of signals or on analogue audio output (RCA, 12) for analog transmission of signals. 6. Connect the included power supply (14) with the DC socket (13) o f the Ultra HDMI™ Matrix 4 x 2 and then to a mains socket. Fig. 6: Connecting Operation Press the ON/OFF switch to turn on the matrix. a) Selection via selection button For outputs A and B there are separated selection buttons available for source devices 1-4.
User manual Fig. 7: Selection input source via selection button b) Selection via remote control Remove the plastic strip from the battery compartment of the remote control before using it for the first time. For outputs A and B there are separated selection buttons available for source devices 1-4. Press the button 1,2,3 or 4 of output A to switch the source device to the HDMI output. The LED will indicate the corresponding input source. By pressing the arrow keys ◄ ► you can switch between the input sources 1 / 2 / 3 / 4 in a cyclic order.
• Avoid stresses such as heat and cold, moisture and direct sunlight, vibration and mechanical pressure. • Remove batteries / rechargeable batteries when not in use. • Do not store or transport batteries / rechargeable batteries together with jewelry and small metal parts. • Do not charge non-rechargeable batteries. • In case of questions, defects, mechanical damage, trouble and o ther problems, non-recoverable by the documen- tation, contact your dealer or producer.
User manual The symbol on the product, the instruction manual and / or the packaging draws attention to those provisions. With this kind of material separation, recovery and disposal of waste (rechargeable) batteries you make an important contribution to protecting our environment. D-34000-1998-0099 EU Declaration of Conformity With the CE sign Goobay®, a registered trademark of the Wentronic GmbH ensures, that the product is conformed to the basic European standards and directives.
Mode d‘emploi BETRIEBSANLEITUNG ......1 USER MANUAL ........11 MODE D‘EMPLOI ........21 ISTRUZIONI PER L‘USO ......31 MODE D‘EMPLOI Contenu Consignes de sécurité ..............22 En général ..............22 Niveaux d‘alerte ............22 Description et fonction ..............23 Produit ................23 Contenu de la livraison ..........23 2.3 Eléments de commande e piéces ........
Consignes de sécurité En général • Lisez le mode d‘emploi attentivement et complètement avant de l‘utiliser. Le mode d‘emploi fait partie intégrante du produit et comprend d‘importantes informations pour une bonne installation et une bonne utilisation. • Conservez soigneusement ce mode d‘emploi. Le mode d‘emploi doit être disponible à des incertitudes et transfert du produit.
Mode d‘emploi Description et fonction Produit La matrice Ultra HDMI™ transmet des vidéo HD dans de multiples résolutions atteignant 4K2K plus un son numérique multicanal de l’une des quatre sources de signal HDMI vers deux écrans. Chaque commutation de la matrice entre quatre entrées et deux sorties permet d’avoir des systèmes intégrés extrême- ment polyvalents. Il n’est plus nécessaire de débrancher les sources et de les rebrancher à un écran. Chaque écran peut accéder à tout moment à chaque source en la sélectionnant avec une télécommande IR. • Sorties HDMI™ pouvant être affectées au choix par une ou différentes sources • Compatible HDCP • Boîtier métallique blindé et contacts plaqués or 24 carats Contenu de la livraison •...
Mode d‘emploi Dimension 60,9 x 27,1 x 72,6 mm Longueur du câble 1,43 m Poids 77,5 g Polarité positif Télécommande Dimensions 85 x 40 x 6 mm Poids 14,4 g Pille bouton LiMnO , type CR2025 Batterie 3,0 V / 150 mAh (Contenu en métal au lithium 0,042 g ) Tab.
1. Vérifiez le Contenu de livraison pour l‘exhaustivité et l‘intégrité. 2. Comparez les spécifications pour tous les équipements à utiliser et assurer la compatibilité. 3. Branchez votre appareil source tel que lecteur HD-DVD, PS3, etc. sur les entrées HDMI (9) via un câble HDMI™. 4. Connectez les entrées du périphérique de sortie HD aux sorties HDMI™ (8) de l’Ultra HDMI™ Matrix 4 x 2 via un câble HDMI™. 5. Vous pouvez également brancher le périphérique de sortie audio à la sortie optique (10) ou à la sortie coaxiale (11) pour la transmission de signaux numériques ou à l’entrée audio analogique (12) pour la transmission de signaux analogiques. 6. Connectez le bloc d’alimentation en CC (14) à l’entrée CC (13) de l’Ultra-HDMI™ Matrix 4 x 2 et branchez-le ensuite à une prise de courant. Fig. 10: Connexion 4.2 Fonctionnement Allumez la matrice au moyen de l’interrupteur ON/OFF. a) Sélection via le commutateur sélecteur Il existe différentes touches de sélection pour les sorties A et B pour les appareils source 1-4.
Mode d‘emploi 1-4 associé se fait de façon cyclique: Fig. 11: Sélection des sources d'entrée via le sélecteur b) Sélection via la télécommande Avant la première utilisation, enlevez la languette en plas tique du compartiment à piles de la télécommande. Les sorties A et B peuvent être commandées séparément. A: - appuyez sur la touche 1, 2, 3 ou 4 de la sortie A pour commuter l’appareil source sur la sortie HDMI. La LED indique la source d’entrée correspondante. En ap- puyant sur les flèches ◄ ►...
• Endroit frais et sec. • Conserver le produit hors de la portée des enfants et dans une a mbiance sèche et protégé de la poussière lorsqu‘il ne est pas en cours d‘utilisation. • Conserver et utiliser l‘emballage d‘origine pour le transport. • Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l‘humidité et de la lumière directe du soleil, ainsi que microondes, des vibrations et de la pression mécanique. • Retirez les piles / accus lorsqu'ils ne sont pas en cours d'utilisation. • Non stocker ou transporter les piles / accus avec des bijoux et des petites pièces métalliques. • Ne pas recharger des piles non rechargeables. • En cas de questions, les défauts, les dommages méca niques, des ingérences et d‘autres problèmes, non ré cupérables par la documentation, contactez votre reven deur ou le producteur. Avis de responsabilité •...
En tant que consommateur, vous êtes obligé de les retourner à la fin de leur service vit au fabricant, le point de vente ou établis à cet effet, des points de collecte publics gratuitement. Détails réglemente la loi du pays respectif. Le symbole sur le produit, le manuel d'instruction et / ou l'emballage attire l'attention sur ces dispositions. Avec ce type de matériel de séparation, la récupération e t l'élimination des déchets de piles (rechargeab- les), vous apportez une contribution importante à la protection de notre environnement. D-34000-1998-0099 UE Déclaration de conformité En utilisant le marquage CE, Goobay®, nom commercial déposé de Wentronic GmbH, déclare que l‘appareil est conforme aux conditions et directives de base de la réglemen- tation européenne.
Istruzioni per l‘uso BETRIEBSANLEITUNG ......1 USER MANUAL ........11 MODE D‘EMPLOI ........21 ISTRUZIONI PER L‘USO ......31 ISTRUZIONI PER L‘USO Contenuto 1 Istruzioni per la sicurezza ............32 Generalmente ............... 32 Livelli di allarme ............32 Descrizione e Funzione .............. 33 Prodotto ................ 33 Contenuto della confezione .......... 33 2.3 Elementi di comando e parti di prodotto ......
Istruzioni per la sicurezza Generalmente • Leggere attentamente e completamente le istruzioni prima dell‘uso. Le instruzioni per l‘uso è parte integrante del prodotto e contie ne importanti informazioni per un uso corretto. • Conservare questo istruzioni per l‘uso. Le istruzioni per l‘uso essere disponibile per le incertezze e trasferimento del prodotto. Pericolo di scossa elettrica Alleviare lo stress solo quando la spina è tirato. •...
Istruzioni per l‘uso Descrizione e Funzione Prodotto L’Ultra HDMI™ Matrix trasmette video HD in risoluzioni multiple fino a 4K2K più audio digitale multicanale da una delle 4 sorgenti di segnale HDMI su 2 display. Ogni commutazione della matrice tra 4 entrate e 2 uscite consente la massima versatilità per i sistemi integrati. Viene meno la necessità di separare le sor- genti e di ricollegarle a un display. Tutte le sorgenti sono accessibili in qualsiasi momento da tutti i display, selezionandole con un telecomando IR. • Uscite HDMI™ utilizzabili a scelta tramite una o varie sorgenti • Supporta HDCP • Involucro schermato in metallo e contatti placcati in oro 24 carati Contenuto della confezione •...
2.4 Specifiche Ultra HDMI™ Matrix 4 x 2 Numéro de l'article 58976 Ingressi 4 x HDMI Uscite 2 x HDMI, 1 x ottico (Toslink), 1 x coassiale digitale (RCA), 1 x audio analogica (RCA) Ingresso segnale video (TTL) Massima intervallo di collegamento 3840 x 2160 @ 30 Hz singolo Gamma di frequenza verticale 50/60 Hz...
Istruzioni per l‘uso Dimensioni 60,9 x 27,1 x 72,6 mm Lunghezza del cavo 1,43 m Peso 77,5 g Polarità positivo Controllo remoto Dimensioni 85 x 40 x 6 mm Peso 14,4 g LiMnO pile a bottone , tipo CR2025 Batteria 3,0 V / 150 mAh (contiene 0,4 g di metallo di litio) Tab.
Collegamento Controllare la fornitura sia completa e l‘integrità. 2. Confronta le caratteristiche tecniche per essere utilizzato tutte le attrezzature e assicurare la compatibilità 3. Collegate il vostro dispositivo sorgente come HD-DVD, PS3, ecc. 4. Collegare gli ingressi HD dei dispositivi di output con le uscite HDMITM (8) della matrice Ultra HDMITM 4 x 2 medi ante il cavo HDMITM. 5. In alternativa o in aggiunta è possibile collegare dispositivi di output audio anche all’uscita ottica (10) o all’uscita coas- siale (11) per la trasmissione digitale del segnale o all’in- gresso audio analogico (12) per la trasmissione analogica del segnale. 6. Collegare l’alimentatore CC (14) all’ingresso CC (13) della matrice Ultra HDMI™ 4 x 2 e successivamente a una presa. Fig. 14: Collegamento Operativo Accendere la matrice tramite l’interruttore ON/OFF. a) Selezione tramite selettore Per le uscite A e B sono disponibili tasti di selezione separati per i dispositivi sorgente 1-4. Selezionate l’uscita desiderata tramite il rispettivo tasto di selezione A / B (6). Quando un dispositivo sorgente è stato riconosciuto, il LED rosso relativo all’uscita A o B selezionata e al canale riconosciu- to si illumina sul display (4 / 5).
Seite 38
Istruzioni per l‘uso La selezione del rispettivo segnale di entrata e del relativo dispositivo sorgente 1 - 4 avviene in sequenza ciclica: Fig. 15: Selezione tramite selettore b) Selezione tramite telecomando Prima di utilizzarlo rimuovete la linguetta di plastica dallo scomparto batterie del telecomando. Le uscite A e B possono essere controllate separatamente. premete il tasto 1, 2, 3 o 4 dell’uscita A, per regolare il dispositivo sorgente sull’uscita HDMI A. Il LED indica la rispettiva sorgente di entrata. Premendo i tasti freccia ◄ ► sotto l’uscita A si possono cambiare ciclicamente le sorgenti di entrata 1 / 2 / 3 / 4 in sequenza discendente o ascendente. premete il tasto 1, 2, 3 o 4 dell’uscita B, per regolare il dispositivo sorgente sull’uscita HDMI Il LED indica la rispettiva sorgente di entrata.
Manutenzione, cura, conservazione e trasporto I prodotti sono esenti da manutenzione. Danni materiali • Utilizzare un panno asciutto e morbido solo per la pulizia. • Non utilizzare detergenti e prodotti chimici. • Conservare fresco e asciutto. • Conservare il prodotto fuori dalla portata dei bambini e in un ambiente asciutto e protetto dalla polvere quando non in uso. • Conservare e utilizzare l‘imballaggio originale per il tras- porto. • Evitare condizioni estreme, calore estremo e ispezionata la freddezza, umidità e luce diretta del sole, così come forni a microonde, vibrazioni e pressione meccanica. • Rimuovere le batterie / batterie ricaricabili quando non in uso.
WEEE No: 82898622 Batterie / batterie ricaricabili Batterie (ricaricabili) non devono essere smaltiti insieme ai rifiuti domestici. I loro componenti devono essere forniti a parte riciclaggio o lo smaltimento, perché gli ingredienti tossici e peri- colosi possono danneggiare l'ambiente se non smaltiti in modo sostenibile. Come consumatore, si è obbligati a restituirli al termine della loro v ita utile al produttore, il rivenditore o istituiti a tal fine, i punti di raccolta pubblici gratis. Dettagli regola legge del rispet- tivo paese. Il simbolo sul prodotto, il manuale di istruzioni e / o la confezione richiama l'attenzione a tali disposizioni. Con questo tipo di materiale di separazione, recupero e smaltimento dei rifiuti di pile (ricaricabili) si effettua un importante contributo alla tutela del nostro ambiente. D-34000-1998-0099 UE Dichiarazione di conformità Usando il marchio CE, Goobay®, un marchio registrato della Wentronic GmbH, dichiarache il dispositivo è conforme ai requisiti di base ed alle linee guida delle normative Europee.
