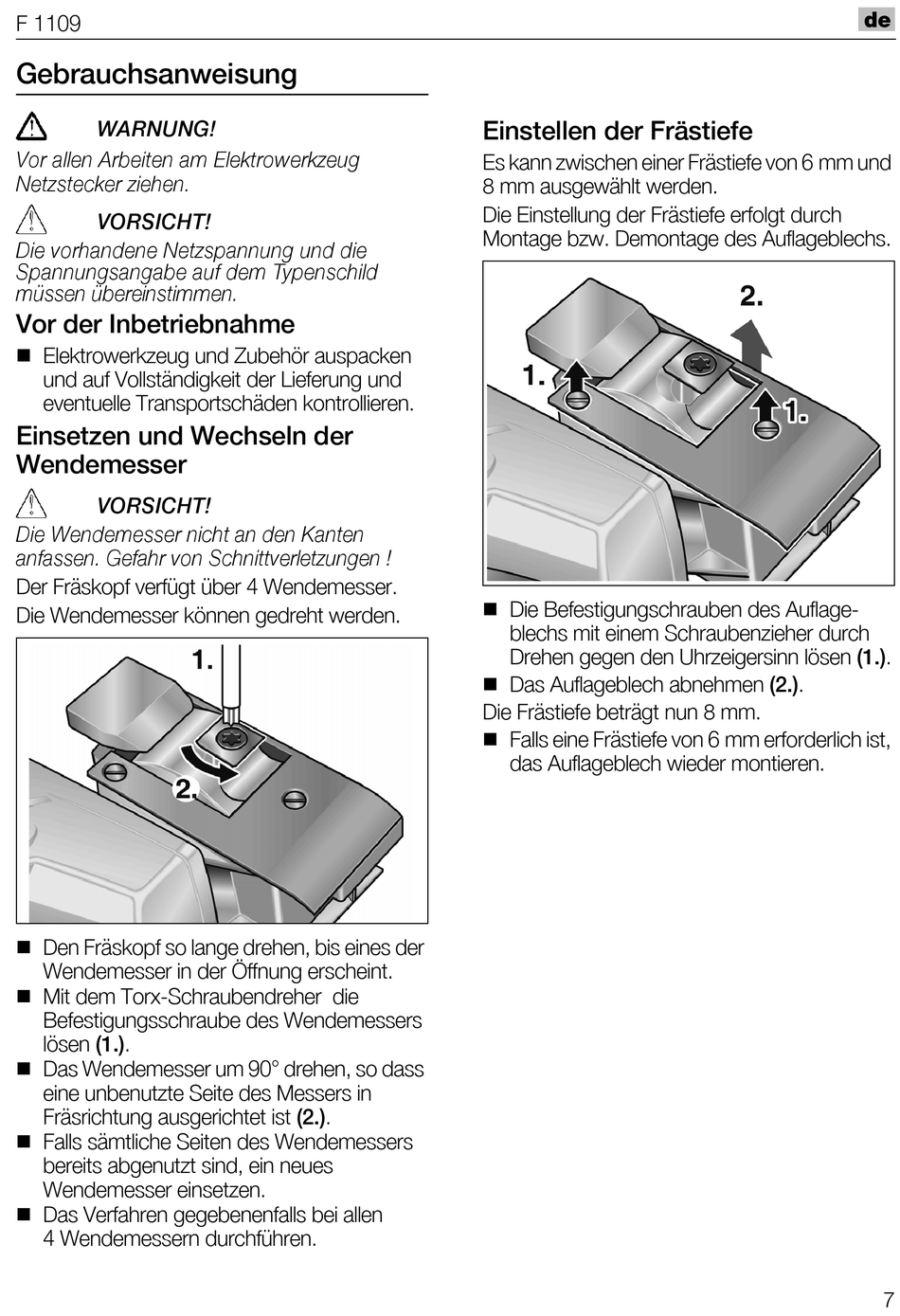

Gebrauchsanweisung; Einsetzen Und Wechseln Der Wendemesser; Einstellen Der Frästiefe - Flex F 1109 Originalbetriebsanleitung

F 1109

Gebrauchsanweisung

t^okrkd>
sçê=~ääÉå=^êÄÉáíÉå=~ã=bäÉâíêçïÉêâòÉìÖ=
kÉíòëíÉÅâÉê=òáÉÜÉåK=
slopf`eq>
aáÉ=îçêÜ~åÇÉåÉ=kÉíòëé~ååìåÖ=ìåÇ=ÇáÉ=
pé~ååìåÖë~åÖ~ÄÉ=~ìÑ=ÇÉã=qóéÉåëÅÜáäÇ=
ãΩëëÉå=ΩÄÉêÉáåëíáããÉåK
Vor der Inbetriebnahme
 Elektrowerkzeug und Zubehör auspacken
und auf Vollständigkeit der Lieferung und
eventuelle Transportschäden kontrollieren.
Einsetzen und Wechseln der
Wendemesser
slopf`eq>
aáÉ=tÉåÇÉãÉëëÉê=åáÅÜí=~å=ÇÉå=h~åíÉå=
~åÑ~ëëÉåK=dÉÑ~Üê=îçå=pÅÜåáííîÉêäÉíòìåÖÉå=>
Der Fräskopf verfügt über 4 Wendemesser.
Die Wendemesser können gedreht werden.
 Den Fräskopf so lange drehen, bis eines der
Wendemesser in der Öffnung erscheint.
 Mit dem Torx-Schraubendreher die
Befestigungsschraube des Wendemessers
lösen (1.).
 Das Wendemesser um 90° drehen, so dass
eine unbenutzte Seite des Messers in
Fräsrichtung ausgerichtet ist (2.).
 Falls sämtliche Seiten des Wendemessers
bereits abgenutzt sind, ein neues
Wendemesser einsetzen.
 Das Verfahren gegebenenfalls bei allen
4 Wendemessern durchführen.
Einstellen der Frästiefe
Es kann zwischen einer Frästiefe von 6 mm und
8 mm ausgewählt werden.
Die Einstellung der Frästiefe erfolgt durch
Montage bzw. Demontage des Auflageblechs.
 Die Befestigungschrauben des Auflage-
blechs mit einem Schraubenzieher durch
Drehen gegen den Uhrzeigersinn lösen (1.).
 Das Auflageblech abnehmen (2.).
Die Frästiefe beträgt nun 8 mm.
 Falls eine Frästiefe von 6 mm erforderlich ist,
das Auflageblech wieder montieren.
7
