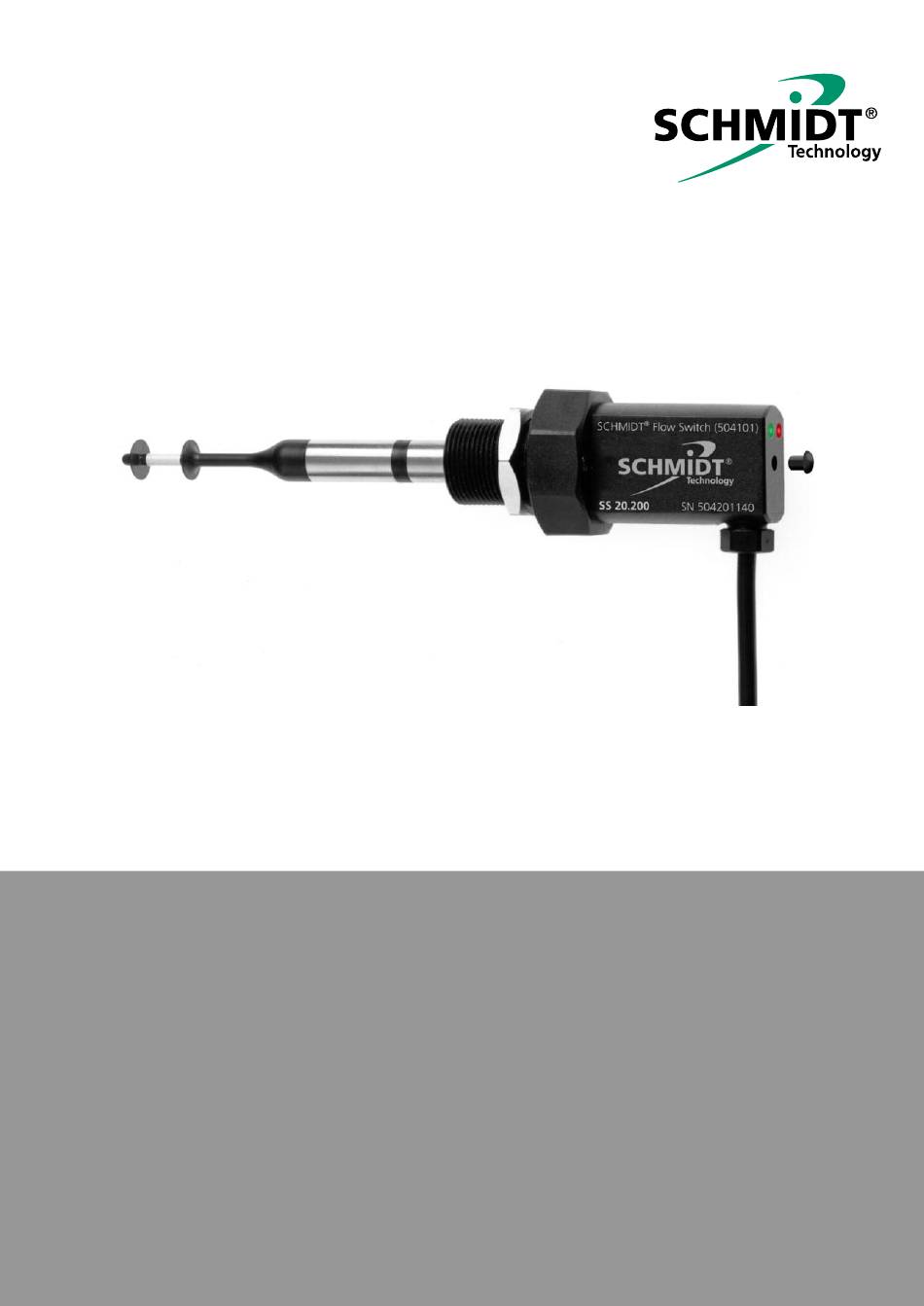

- Seite 1 Einfach besser messen ® SCHMIDT Strömungswächter SS 20.200 Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Wichtige Informationen ..............3 Einsatzbereich ................. 3 Montagehinweise ................4 Inbetriebnahme ................7 Schaltschwelle ................. 8 Service-Informationen ..............9 Technische Daten ................. 10 EG-Konformitätserklärung ............. 11 Impressum: Copyright 2011 SCHMIDT Technology Alle Rechte vorbehalten. Ausgabe: 505518.01B Änderungen vorbehalten Gebrauchsanweisung SS 20.200 Seite 2... -
Seite 3: Wichtige Informationen
Die Resistenz der Beschichtung gegenüber den im Betrieb vor- kommenden Medien ist im Einzelfall zu prüfen. Der SS 20.200 ist für den Einsatz innerhalb geschlossener Räume vor- gesehen und nicht für den Einsatz im Freien geeignet. Gebrauchsanweisung SS 20.200... -
Seite 4: Montagehinweise
3 Montagehinweise Der SS 20.200 ist ein hochgenaues und empfindliches Messgerät. Es ist daher bei sämtlichen Montageschritten darauf zu achten, mechanische Belastungen des Fühlerkopfs so gering wie möglich zu halten. Mechanische Belastungen des Sensorkopfs sind soweit mög- lich zu vermeiden, da es sonst zu irreversiblen Schäden kom- men kann. -
Seite 5: Rohrgebundene Strömung
2 Bögen á 90° (3-dimensional) 35 x D 5 x D Absperrventil 45 x D 5 x D Angegeben sind jeweils die erforderlichen Mindestwerte. Können die aufgeführten Beruhigungsstrecken nicht eingehalten werden, muss mit erhöhten Abweichungen des Messergebnisses gerechnet werden. Gebrauchsanweisung SS 20.200 Seite 5... -
Seite 6: Elektrischer Anschluss
Spitzenwert der Schaltspannung (AC oder DC) darf 30 V nicht über- schreiten, da sonst die bidirektionale Schutzdiode (Z) zwischen den Lastkreisanschlüssen durchbricht und thermisch zerstört werden kann (siehe Anschlussbild). Die angegebenen, elektrischen Betriebswerte dürfen nicht überschritten werden. Überschreitungen führen zu irreversiblen Schäden. Gebrauchsanweisung SS 20.200 Seite 6... -
Seite 7: Inbetriebnahme
4 Inbetriebnahme Zustandssignalisierung Der SS 20.200 verfügt über zwei verschiedenfarbige Leuchtdioden (LED), die den aktuellen Zustand (abhängig vom bestellten Schaltverhal- ten) anzeigen. Nachfolgende Tabelle zeigt die möglichen Signalisierungen und deren Ursache. Zustand Relais grün Versorgungsspannung < 19,2 V Open Initialisierung... -
Seite 8: Schaltschwelle
Bestellcode L = P und L = F Manuelle Einstellung mittels Poti (Bestellcode L=P) Zum Einstellen der Schaltschwelle verfügt der SS 20.200 stirnseitig über ein Potentiometer. Durch Verstellen dieses Potentiometers im Uhrzeiger- sinn kann die Schaltschwelle erhöht, gegen den Uhrzeigersinn verringert werden. -
Seite 9: Service-Informationen
Ersatzteile sind nicht verfügbar, da eine Reparatur nur beim Hersteller möglich ist. Bei Defekten sind die Sensoren an den Lieferanten zur Re- paratur einzusenden. Bei Einsatz des Sensors in betriebswichtigen Anlagen empfehlen wir die Bereithaltung eines Ersatzsensors. Gebrauchsanweisung SS 20.200 Seite 9... -
Seite 10: Technische Daten
IP65 (mit Stöpsel); IP52 (Poti offen) Schutzart Fühlerelement IP67 Schutzklasse III (EN / IEC 60950-1) oder PELV (EN 50178) Material Gehäuse K-Spritzguss (UL-HB) Ultradur B4300 G4 Fühlerrohr Durchmesser 9 mm Einbaulänge 100 / 200 / 350 / 500 mm Gebrauchsanweisung SS 20.200 Seite 10... -
Seite 11: Eg-Konformitätserklärung
8 EG-Konformitätserklärung Gebrauchsanweisung SS 20.200 Seite 11... - Seite 12 +49 (0) SCHMIDT Technology GmbH Feldbergstrasse 1 78112 St. Georgen / Schwarzwald Phone +49 (0)7724 / 899-0 Fax +49 (0)7724 / 899-101 info@schmidttechnology.de www.schmidttechnology.de Gebrauchsanweisung SS 20.200 Seite 12...
