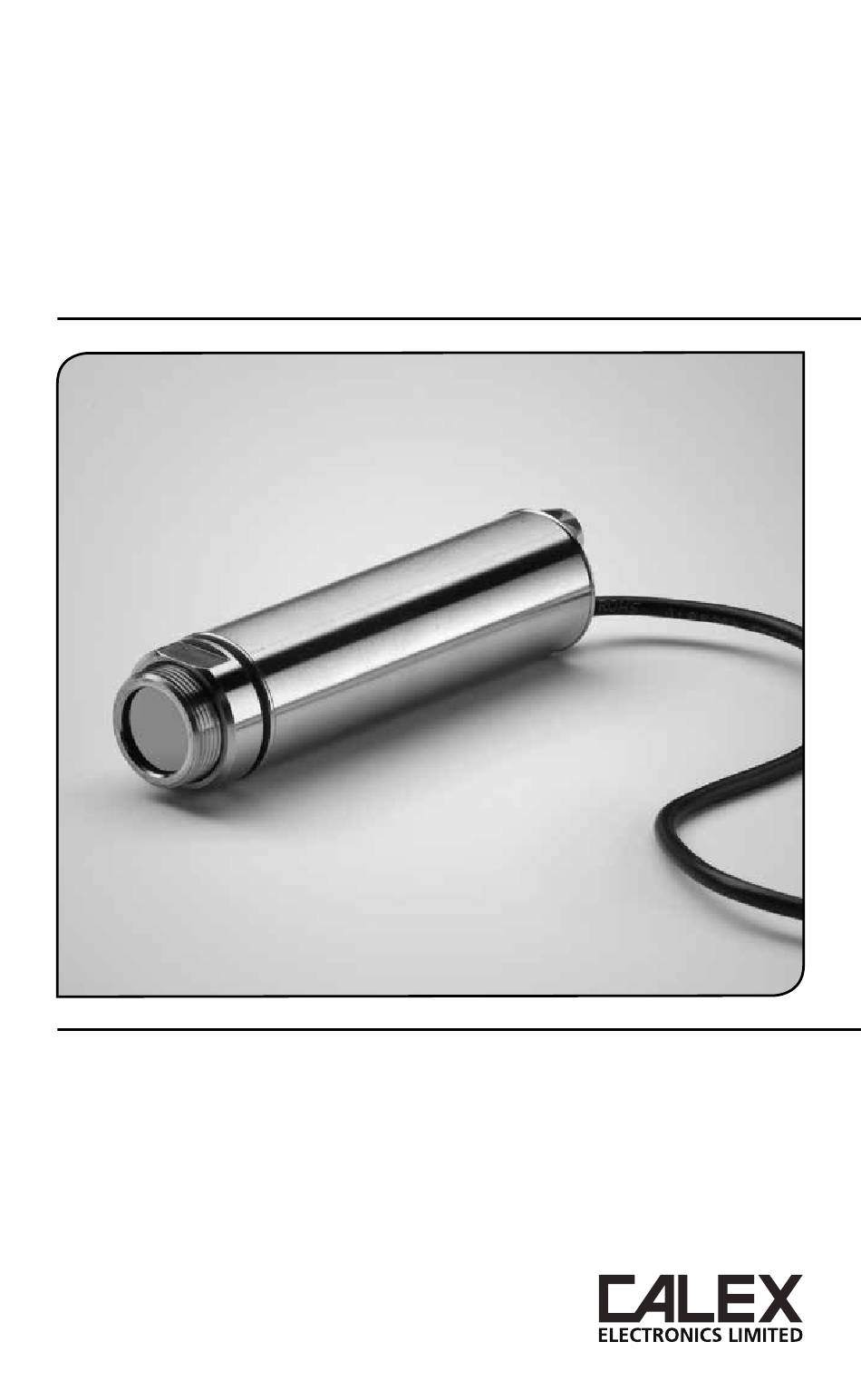

- Seite 1 PyroUSB Series Operators Guide Guide de l’opérateur pour la série PyroUSB PyroUSB-Serie Bedienungsanleitung Serie PyroUSB GuÌa del operario Serie PyroUSB Manuale di istruzione...
- Seite 2 Repeatability adjustable 0.1 to 1.0 Emissivity 240 ms (95% response) Response Time 15:1 (PyroUSB-151) Field-of-View 30:1 (PyroUSB-301) ø5mm@100mm (PyroUSB-CF) 8 to 14 µm Spectral Response 24 V DC (28 V DC max.) Supply Voltage 6 V DC min. Sensor Voltage...
- Seite 3 D:S 30:1 1000 1000 Distance: Sensor to object (mm) Distance: Sensor to object (mm) Distance: Sensor to object (mm) PyroUSB-151 PyroUSB-301 PyroUSB-CF inStallation The installation process consists of the following stages: Preparation Mechanical installation Electrical installation Please read the following sections thoroughly before proceeding with the installation.
-
Seite 4: Ambient Temperature
Distance anD spot size The size of the area (spot size) to be measured determines the distance between the sensor and the target. The spot size must not be larger than the target. The sensor should be mounted so that the measured spot size is smaller than the target. aMbient teMperature The sensor is designed to operate in ambient temperatures from 0°C to 70°C. - Seite 5 air/Water cooleD housinG The air/water cooled housing shown below allows the sensor to withstand high ambient temperatures. It is equipped with two 1/8” BSP fittings. Water temperature should be 10°C to 27°C for efficient cooling. Chilled water below 10°C is not recommended. To avoid condensation, the air purge collar should be used with the water-cooled housing.
-
Seite 6: Electrical Installation
electrical inStallation The sensor to electronics cable is a 1 m PVC cable. One end is attached, at the factory, to the sensor head. The other end has a pair of wires and a shield (ground) wire. WirinG The PyroUSB sensor can be used in 3 different ways as shown below. To use the 4-20 mA output, connect the PyroUSB sensor to the controller/indicator with the 24 V DC power supply in the loop using the following table and connection diagram as a guide. -
Seite 7: Installation
calexSoft Software systeM reQuireMents • CalexSoft software is designed to run under Windows. Suitable versions are Windows 2000, Windows XP, Windows Vista and Windows 7. • The recommended minimum computer specification is: Intel Pentium processor VGA display with 640x480 resolution USB 2.0 port installation 1. -
Seite 8: Troubleshooting
Calex guarantees each instrument it manufactures to be free from defect in material and workmanship under normal use and service for the period of two years from the date of purchase. This guarantee extends only to the original buyer according to Calex Terms and Conditions of Sale. -
Seite 9: Spécifications Générales
0,1 à 1,0 Emissivité 240ms (réponse 95%) Temps de réponse 15:1 (PyroUSB-151) Champ de visée 30:1 (PyroUSB-301) ø5mm@100mm (PyroUSB-CF) 8 à 14µm Réponse spectrale 24V cc (max. 28V cc) Voltage d’alimentation Min. 6V cc Voltage du détecteur 900 Ohms Impédance en boucle maximale... - Seite 10 D:S 30:1 1000 1000 Distance : Détecteur / objet (mm) Distance : Détecteur / objet (mm) Distance : Détecteur / objet (mm) PyroUSB-151 PyroUSB-301 PyroUSB-CF inStallation Le processus d’installation consiste aux étapes suivantes : Préparation Installation mécanique Installation électrique Il faut lire les sections suivantes attentivement avant de commencer l’installation.
-
Seite 11: Température Ambiante
Distance et taille Du point La taille de la zone (taille du point) qui doit être mesurée détermine la distance entre le détecteur et la cible. La taille du point ne doit pas être plus grande que la cible. Le détecteur devrait être monté... - Seite 12 boîtier refroiDi à l’air/eau Le boîtier refroidi à l’air/l’eau montré ci-dessous permet au détecteur de resister à des temperatures ambiantes élevées. Il est équipé de deux emmanchements de 1/8’’ BSP. La température de l’eau devrait être entre 10°C et 27°C pour un refroidissement efficace. L’eau refroidie en dessous de 10°C n’est pas recommandée.
- Seite 13 USB. On peut également utiliser le détecteur PyroUSB avec la boucle 4-20mA et l’USB connectés, pourvu que la borne negative de l’alimentation 24Vdc en utilization n’est pas reliée à la terre. Nota: Il faut installer le logiciel Calex avant de connecter le détecteur à un PC.
- Seite 14 calexSoft Software spécifications Du systèMe. • Le logiciel CalexSoft est conçu pour fonctionner sur Microsoft Windows. Les ver- sions appropriées sont Windows 2000, XP, Vista et 7 • Les spécifications informatiques minimales recommandées sont : Processeur Intel Pentium Ecran VGA avec une résolution 640x480 USB 2.0 port installation 1.
-
Seite 15: Entretien
‘soufflet’. Garantie Calex garantie que tous les instruments qu’il fabrique sont exempts de défauts ou de vices de fabrication dans des conditions normales d’utilisation et de service, pour une période de deux ans, à compter de la date d’achat. Cette garantie ne s’applique qu’à... - Seite 16 ±0,5% des Messwerts oder ±0,5ºC (je nachdem, Wiederholgenauigkeit welcher Wert größer ist) regulierbar von 0,1 bis 1,0 Emissionsvermögen 240ms (95% Reaktion) Reaktionszeit 15:1 (PyroUSB-151) Bildfeld 30:1 (PyroUSB-301) ø5mm@100mm (PyroUSB-CF) 8 bis 14µm Spektralempfindlichkeit 24V Gleichstrom (28V Gleichstrom max.) Speisespannung 6V Gleichstrom min. Sensorspannung 900 Ohm Maximaler zykl.
-
Seite 17: Optisches Diagramm
D:S 30:1 1000 1000 Entfernung: zwischen Sensor und Gegenstand (mm) Entfernung: zwischen Sensor und Gegenstand (mm) Entfernung: zwischen Sensor und Gegenstand (mm) PyroUSB-151 PyroUSB-301 PyroUSB-CF inStallation Der Installationsprozess besteht aus den folgenden Phasen: Vorbereitung Mechanische Installation Elektrische Installation Bitte lesen Sie sich die folgenden Abschnitte sorgfältig durch, bevor Sie mit der Installation beginnen. -
Seite 18: Umgebungstemperatur
entfernunG unD zielpunktGrösse Die Größe des Messbereichs (Zielpunktgröße) bestimmt die Entfernung zwischen Sensor und Ziel. Die Zielpunktgröße darf die Zielgröße nicht übersteigen. Der Sensor sollte so aufgestellt werden, dass die gemessene Zielpunktgröße kleiner ist als das Ziel. uMGebunGsteMperatur Der Sensor ist für Umgebungstemperaturen zwischen 0°C und 70°C konzipiert. Bei Umgebungstemperaturen über 70ºC ist ein luft-/wassergekühltes Gehäuse erforder- lich. - Seite 19 luft-/WasserGekühlte Gehäuse Aufgrund des im Folgenden dargestellten luft-/wassergekühlten Gehäuses kann der Sensor hohen Umgebungstemperaturen standhalten. Der Sensor ist mit zwei 1/8-Zoll- Bsp-Verbindungsstücken ausgestattet. Um eine wirksame Kühlung zu gewährleisten, sollte die Wassertemperatur zwischen 10ºC und 27ºC betragen. Gekühltes Wasser unter 10ºC ist nicht zu empfehlen. Um Kondensation zu vermeiden, sollte die Luftspülmanschette in Verbindung mit dem wassergekühlten Gehäuse eingesetzt werden.
-
Seite 20: Elektrische Installation
elektriScHe inStallation Das Sensorkabel ist ein 1m langes PVC-Kabel. Ein Ende wird werksmässig am Messkopf befestigt. Das andere Ende ist mit einem Drahtpaar und einem Abschirmdraht (Erdungsdraht) versehen. verkabelunG Der PyroUSB-Sensor kann auf drei verschiedene Arten benutzt werden. Um lediglich den 4-20mA-Ausgang zu nutzen, schließen Sie den PyroUSB-Sensor an das Display / den Controller mit der 24 V-Gleichstromzufuhr im Stromkreis an, verwenden Sie dabei die folgende Tabelle und das Anschlussdiagramm als Richtwert. - Seite 21 calexSoft Software SyStemanforderungen • Die CalexSoft-Software wurde für Microsoft Windows entwickelt und ist mit den Versionen Windows 2000, XP, Vista und 7 • Der Rechner sollte mindestens die folgenden Spezifikationen aufweisen: Intel 486-Prozessor VGA-Monitor mit einer Auflösung von 640 x 480 Pixel USB-Port 2.0 InStallatIon 1.
-
Seite 22: Störungssuche
Blasen Sie lose Partikel mit einem Gebläse von der Linse (sofern Sie nicht die Luftspülmanschette verwenden). Garantie Calex gewährleistet, dass jedes von Calex hergestellte Instrument über einen Zeitraum von zwei Jahren ab Kaufdatum bei normalem Gebrauch und ordnungsgemäßer Wartung frei von Material- und Verarbeitungsfehlern ist. Diese Garantie gilt nur für den ursprünglichen Käufer und richtet sich nach den Calex-Geschäftsbedingungen. - Seite 23 ±0,5% de lectura o ±0,5ºC, la cifra que sea mayor Repetibilidad ajustable de 0,1 a 1,0 Emisividad 240ms (95% respuesta) Tiempo de respuesta 15:1 (PyroUSB-151) Campo visual 30:1 (PyroUSB-301) ø5mm@100mm (PyroUSB-CF) 8 a 14µm Respuesta espectral 24Vcc (máx. 28Vcc) Tensión de alimentación mín. 6Vcc Tensión del sensor Impedancia máxima de circuito 900 Ohmios...
- Seite 24 D:S 30:1 1000 1000 Distancia: sensor a objetot (mm) Distancia: sensor a objeto (mm) Distancia: sensor a objeto (mm) PyroUSB-151 PyroUSB-301 PyroUSB-CF inStalaciÓn El proceso de instalación consiste en las siguientes etapas: Preparación Instalación mecánica Instalación eléctrica Leer las siguientes secciones con detenimiento antes de proceder a la instalación.
-
Seite 25: Conexiones Eléctricas
Distancia y taMaño De la zona De MeDición El tamaño de la zona de medición a medir determina la distancia entre el sensor y la diana. El tamaño de la zona de medición no debe ser mayor que el de la diana. El sensor debe ser instalado de manera que la zona de medición determinada sea menor que la diana. - Seite 26 caja De enfriaMiento por aire/aGua La caja de enfriamiento por aire/agua mostrada a continuación permite al sensor soportar temperaturas ambientes elevadas. Se encuentra equipado de dos accesorios BSP (hilo de rosca en paralelo de British Standards) de 1/8 de pulgada. La temper- atura del agua debe ser de 10ºC a 27ºC para un enfriamiento eficaz.
-
Seite 27: Instalación Eléctrica
inStalaciÓn eléctrica El cable desde el sensor a los componentes electrónicos es de PVC, de 1 metro. Uno de los extremos es adosado, desde fábrica, a la cabeza sensora. El otro extremo tiene un par de hilos y un hilo conductor armado (a tierra). conexiones eléctricas El sensor PyroUSB puede utilizarse de tres formas distintas. -
Seite 28: Instalación
calexSoft Software requISItoS del SIStema. • El software CalexSoft está diseñado para ser ejecutado en Microsoft Windows. Las siguientes son versiones adecuadas: Windows 2000, XP, Vista y 7 • Las características de ordenador mínimas recomendadas son: Procesador Intel 486 Pantalla VGA con una resolución de 640 x 480 Puerto USB 2.0 InStalacIón 1. -
Seite 29: Mantenimiento
‘soplador’ de aire. Garant’a Calex garantiza que cada instrumento que fabrica no presentará defectos de material ni de mano de obra bajo circunstancias de uso y servicio normales por un periodo de dos años desde la fecha de compra. Esta garantäa se extiende solamente al compra-... - Seite 30 (via software) da 0,1 a 1,0 Coefficiente di emissione 240 ms (risposta al 90%) Tempo di risposta 15:1 (PyroUSB-151) Risoluzione ottica 30:1 (PyroUSB-301) fuoco a 100 mm con min target Ø 5mm (PyroUSB-CF) da 8 a 14µm Banda spettrale 24Vcc (28Vcc max.) Alimentazione 6Vcc min.
- Seite 31 D:S 30:1 1000 1000 Distanza: Sensore dall’oggetto (mm) Distanza: Sensore dall’oggetto (mm) Distanza: Sensore dall’oggetto (mm) PyroUSB-151 PyroUSB-301 PyroUSB-CF inStallazione Il processo di installazione consiste delle seguenti fasi: Preparazione Installazione meccanica Installazione elettrica Si prega di leggere interamente le seguenti sezioni prima di procedere all’installazione.
-
Seite 32: Temperatura Ambiente
In base al cono utile (spot) che parte dal sensore ( vedi disegno nella pagina prece- dente) la dimensione dell’area da misurare determina la distanza tra sensore e oggetto. L’oggetto non deve essere più grande dello spot, in questo caso si deve allontanare il sensore dall’oggetto fino che lo stesso risulta uguale o più... - Seite 33 caMicia Di raffreDDaMento aria/acQua Questa opzione deve essere montata in fabbrica sul sensore e permette di sopportare elevate temperature ambiente. L’acqua (o l’aria compressa) viene fatta defluire tramite i 2 manicotti BSP 1/8” di ingresso e di uscita. Con acqua tra 10°C e 27°C si può...
-
Seite 34: Installazione Elettrica
inStallazione elettrica Dal sensore fuoriesce un cavo in PVC lungo un metro (standard). Sul capo libero del cavo vi sono due fili di collegamento e un cavo schermato. cablaGGio Il sensore pirometrico PyroUSB può essere usato in 3 modi diversi. 1) collegando soltanto l’uscita 4-20 mA all’utilizzazione (display, regolatore, ecc.) 2) collegando soltanto l’uscita USB al PC 3) collegando entrambe le uscite (max impedenza 900 Ohm) -
Seite 35: Installazione
Software calexSoft prereQuisiti necessari • Il Software “CalexSoft” è compatibile con Windows 2000, XP, Vista e 7 • Al PC sul quale va applicato sono richieste le seguenti minime prestazioni: Processore Intel Pentium Schermo VGA con risoluzione di 640x480 Porta di ingresso tipo USB 2.0 installazione 1. -
Seite 36: Funzionamento
è dotato del collare di pulizia e vi sono particelle solide usare un getto di aria o un panno bagnato d’acqua non contenente abrasivi. Garanzia Calex garantisce i suoi prodotti per la durata di due anni dalla consegna. Questa garanzia vale solo per il cliente originale secondo i termini usuali delle condizioni di vendita.
