MEF ATD 2003 Bedienungsanleitung Seite 2

Ihr Fahrpult wurde in der Standarteinstellung für „Channel 1" geliefert. Aus diesem Grund muss
ebenfalls auf der Fernbedienung der Schalter „Channel" auf 1 gestellt sein. Sollten Sie ein zweites
Fahrpult mit dieser Fernbedienung steuern wollen ist dies durch Umschalten des Schalters in die
Stellung „Channel 2" möglich. Dazu muss im voraus das als „zweites Fahrpult" benutzte ATD 2003
auf „Channel 2" eingestellt werden.
Gehen Sie dazu wie folgt vor:
Öffnen Sie die 4 Schrauben der Rückwand und schieben diese leicht nach unten. Nun ziehen Sie die
obere Abdeckung des Fahrpultes nach hinten ab. Im hinteren Teil der nun freigelegten Leiter-
plattenrückseite befindet sich ein Schiebeschalter, welcher in die entgegengesetzte Richtung
umgeschaltet werden muss. Zum Schließen des Gerätes gehen Sie in der umgekehrten Reihenfolge
vor. Nach dem Anschluss des Empfängers (Art.-Nr.: ATD 2003 EMP, 1 Stück wird für jedes Fahrpult
benötigt) ist das Gerät auf „Channel 2" steuerbar.
das automatische Beschleunigen sowie Abbremsen der Züge. Da die weiteren Funktionen des ATD
2003 nicht direkt zum Fahrbetrieb benötigt werden, stehen diese nur am Fahrpult selbst zur
Verfügung.
Weitere Erklärungen zu den Tastenfunktionen finden Sie in der Bedienungsanleitung zum Fahrpult
ATD 2003.
Das Gerät bedarf keiner besonderen Wartung. Die Lebensdauer der Batterie beträgt bei täglichen
Gebrauch ca. 6 Monate und wird mit Hilfe einer Power – Down Funktion automatisch abgeschaltet.
Jedoch sollte spätestens ein Batteriewechsel bei nur noch kurzem blinken der „Batterie/
Sendekontrolle" - LED vorgenommen werden, da ab diesem Zeitpunkt die sichere Funktion und
volle Reichweite nicht mehr gewährleistet werden kann.
Eine Reinigung des Gerätes darf nur mit einem trockenen oder einem mit Wasser leicht
angefeuchtetem Tuch erfolgen.

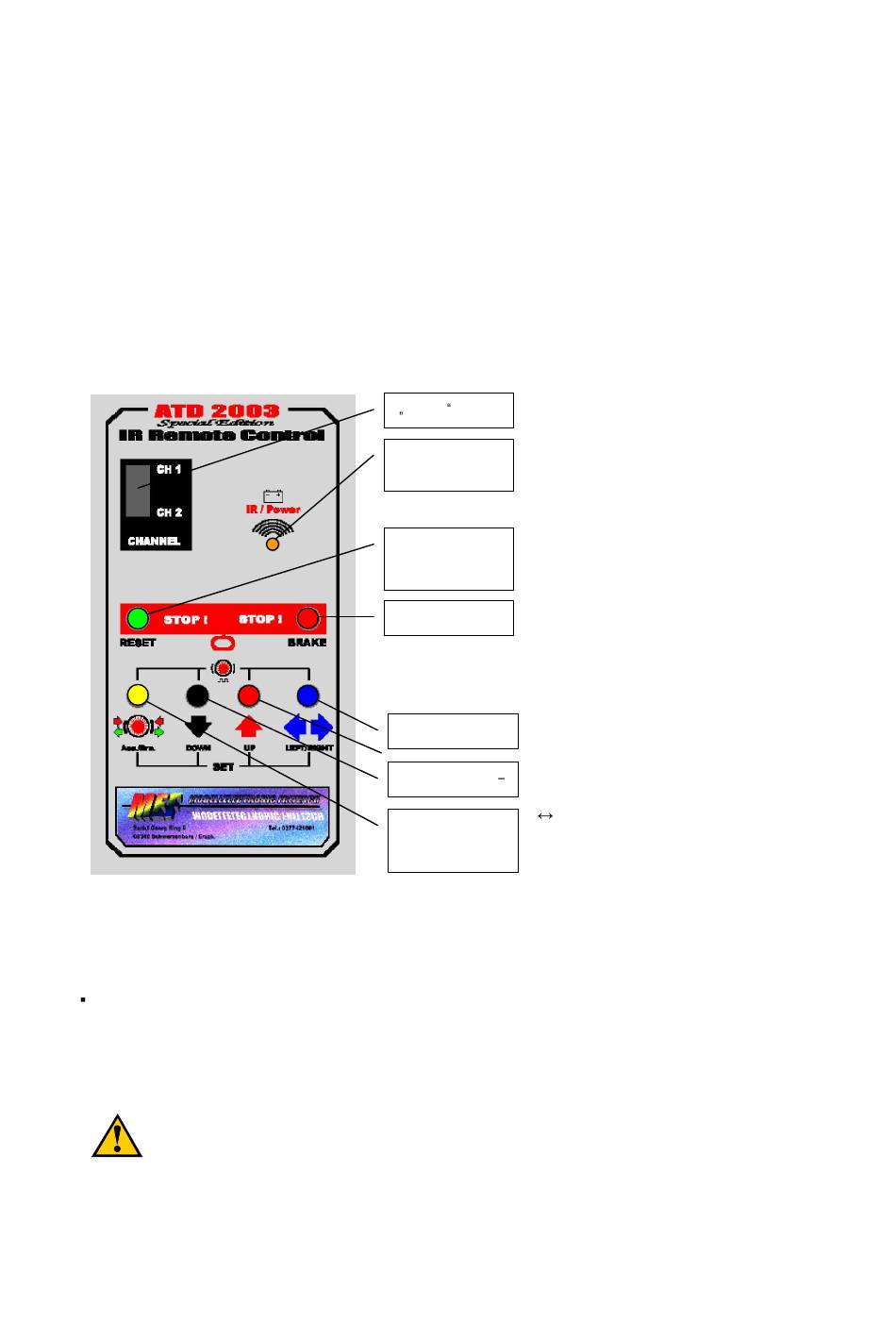

Fahrbetrieb:
Channel -Schalter
Batterie- und
Sendekontrolle
aufheben der
NOT-STOP
Funktion
NOT-STOP
Fahrtrichtungswahl
Fahrspannung + /
Automatic
ANFAHREN
BREMSEN
Wartung und Reinigung:
Wie Sie sicher bereits festgestellt
haben, wurden zur Vereinfachung der
Bedienung die Symbole
Funktionen des ATD 2003 für die
Fernbedienung direkt übernommen.
Gleichzeitig wurde aus Gründen der
Übersichtlichkeit die Tastatur auf die
notwendigen Fahrfunktionen reduziert.
Als einzige Taste wurde „Reset NOT-
STOP" neu hinzugefügt. Diese Taste
ersetzt die Taste „SET" des ATD
2003. Mit ihr wird im Gegensatz dazu
jedoch nur die Notbremsfunktion in
ihre Ausgangsstellung zurückgesetzt.
Vereinfacht wurde
Fahrtrichtungsfunktion. Diese besteht
nur noch aus einer Taste. Bei jeder
Betätigung wird automatisch
Fahrtrichtung gewechselt. Dies ist
sinnvoll da Sie sich mit der Fernbe-
dienung frei um Ihre Modellbahn
bewegen können und dadurch keinen
festen Bezugspunkt (z.B. ATD Anzeige
Bahnhof) für die Fahrtrichtung
haben. Mit Hilfe der direkt über-
nommenen Tasten „UP" und „Down"
steuern Sie wie am ATD die Höhe der
Fahrspannung sowie durch die Taste
„Automatic Anfahren / Bremsen"
und
dagegen die
die
