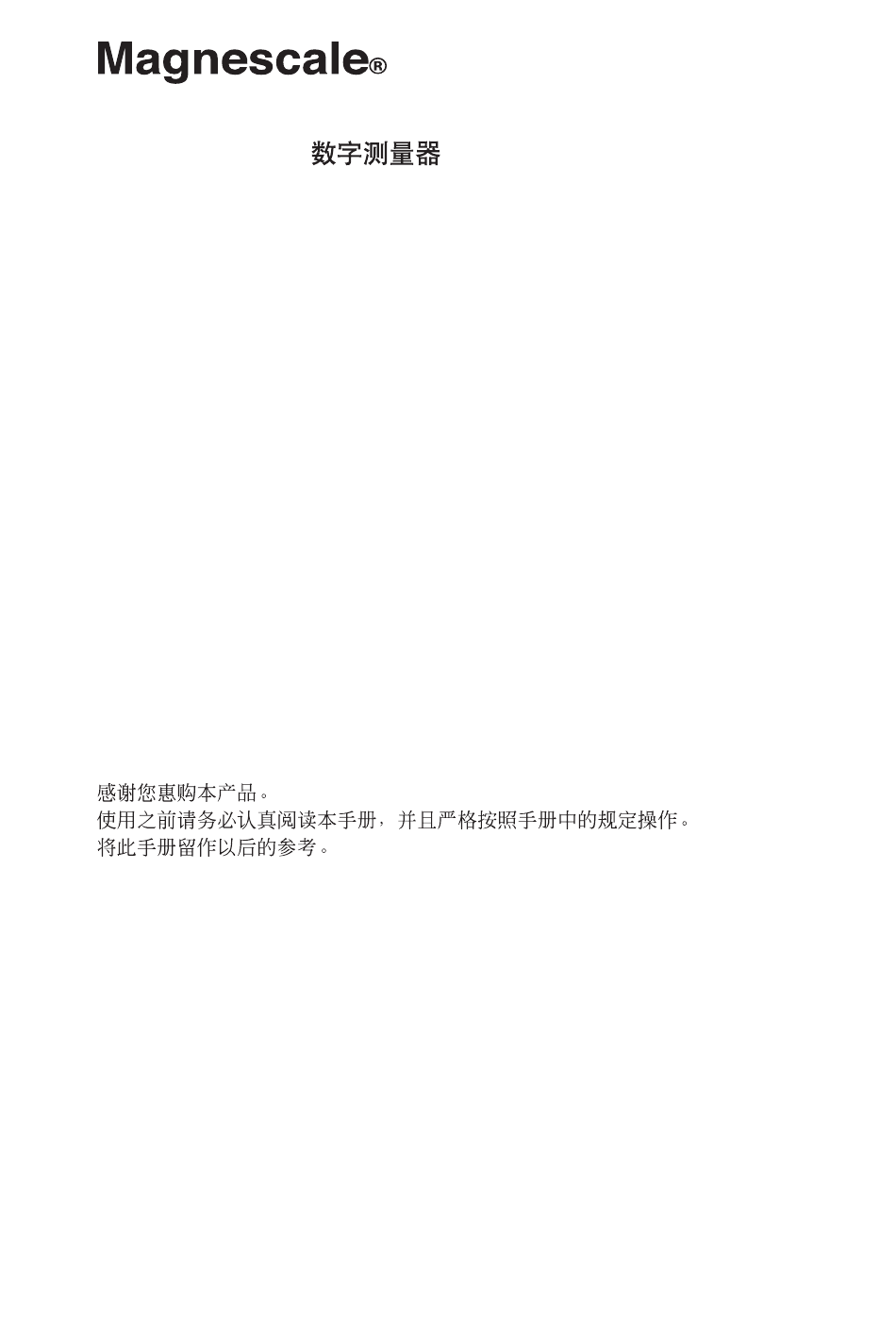

デジタルゲージ /
/ Digital Gauge / Digitale Messtaster
DK10 / DK25
Series
DK10PR5 / DK10NR5 / DK10PLR5
DK25PR5 / DK25NR5 / DK25PLR5 / DK25NLR5
お買い上げいただき、ありがとうございます。
ご使用の前に、この取扱説明書を必ずお読みください。
ご使用に際しては、この取扱説明書どおりお使いください。
お読みになった後は、後日お役に立つこともございますので、必ず保管してください。
Read all the instructions in the manual carefully before use and strictly follow them.
Keep the manual for future references.
Lesen Sie die ganze Anleitung vor dem Betrieb aufmerksam durch und folgen Sie
beim Betrieb des Geräts den Anweisungen. Bewahren Sie diese Bedienungsanleitung
zum späferen Nachlesen griffbereit auf.
取扱説明書 / 使用说明书 / Instruction Manual /
Bedienungsanleitung
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Magnescale DK10PR5
Inhaltszusammenfassung für Magnescale DK10PR5
- Seite 1 デジタルゲージ / / Digital Gauge / Digitale Messtaster DK10 / DK25 Series DK10PR5 / DK10NR5 / DK10PLR5 DK25PR5 / DK25NR5 / DK25PLR5 / DK25NLR5 お買い上げいただき、ありがとうございます。 ご使用の前に、この取扱説明書を必ずお読みください。 ご使用に際しては、この取扱説明書どおりお使いください。 お読みになった後は、後日お役に立つこともございますので、必ず保管してください。 Read all the instructions in the manual carefully before use and strictly follow them.
- Seite 2 [For U.S.A. and Canada] THIS CLASS A DIGITAL DEVICE COMPLIES WITH PART15 OF THE FCC RULES AND THE CANADIAN ICES-003. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS. (1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDERSIGNED OPERATION.
-
Seite 45: Sicherheitsmaßnahmen
Sicherheitsmaßnahmen Bei dem Entwurf von Magnescale Co., Ltd. Produkten wird größter Wert auf die Sicherheit gelegt. Unsachgemäße Handhabung während des Betriebs oder der Installation ist jedoch gefährlich und kann zu Feuer, elektrischen Schlägen oder anderen Unfällen führen, die schwere Verletzungen oder Tod zur Folge haben können. Darüber hinaus kann falsche Behandlung die Leistung der Maschine verschlechtern. - Seite 46 Warnung Eine Missachtung der nachstehenden Vorsichtshinweise kann schwere Verletzungen oder Tod zur Folge haben. • Das Kabel nicht beschädigen, verändern, übermäßig knicken, daran ziehen, schwere Objekte darauf stellen oder es erwärmen, da es hierdurch beschädigt und ein Feuer oder ein elektrischer Schlag hervorgerufen werden kann. •...
- Seite 47 Allgemeine Vorsichtsmaßnahmen Beachten Sie bei der Verwendung von Magnescale Co., Ltd. Produkten die folgenden allgemeinen sowie die in dieser Bedienungsanleitung besonders hervorgehobenen Vorsichtsmaßnahmen, um eine sachgerechte Behandlung der Produkte zu gewährleisten. • Vergewissern Sie sich vor und während des Betriebs, dass unsere Produkte einwandfrei funktionieren.
- Seite 48 DK10 / DK25 Series...
- Seite 49 Inhaltsverzeichinis 1. Zur besonderen Beachtung ........1 2. Montageanleitung ............. 2 3. Teilebezeichnungen ..........3 4. Technische Daten ............4 5. Messtaster-Ausgangssignale ........5 5-1. Ausgangssignal-Phasendifferenz ..............5 5-2. Ausgangssignalalarm ..................6 5-3. Empfänger ......................6 6. Sonderzubehör ............7 7.
- Seite 50 DK10 / DK25 Series...
-
Seite 51: Zur Besonderen Beachtung
1. Zur besonderen Beachtung • Das Gerät nicht in Umgebungen verwenden, wo es starken Erschütterungen ausgesetzt ist, da hierdurch das Innere des Geräts beschädigt werden könnte oder die normale Signalausgabe nicht mehr funktionieren könnte. • Unbedingt darauf achten, dass die Stromversorgung ausgeschaltet ist, bevor die Stecker abgezogen werden, damit es nicht zu Schäden oder Fehlfunktionen kommt. -
Seite 52: Montageanleitung
2. Montageanleitung • Bitte Sicherstellen, dass der Schaft des Messtasters fest eingespannt ist. Falls ein anderer Teil des Messtasters eingespannt werden soll, ist der Bereich mit dem Firmenlogo (dort ist der Lesekopf eingebaut) und seine nähere Umgebung zu meiden. (Abb. 1) Bei der Montage das Messtasters sicherstellen, dass die Montageschrauben nicht in direkten Kontakt mit dem Gerät kommen. -
Seite 53: Teilebezeichnungen
3. Teilebezeichnungen Fühler (Austauschbar) Schaft (Montageposition) Muffe Spindel Kabel: 2 m Stecker Interpolationseinheit DK10 / DK25 Series... -
Seite 54: Technische Daten
4. Technische Daten DK10NR5 DK10PR5 DK10PLR5 DK25NR5 DK25PR5 DK25NLR5 DK25PLR5 Ausgabe A/B/Z-Phasen-Spannungsdifferential-Leitungstreiberausgabe (entspricht EIA-422) Auflösung 0,5 µm Messbereich 10 mm 25 mm Genauigkeit 2 µm (bei 20°C) Messkraft Abwärts 0,3 ±0,25 N 0,4 ±0,3 N 0,4 ±0,3 N höchstens höchstens (bei 20°C) -
Seite 55: Messtaster-Ausgangssignale
5. Messtaster-Ausgangssignale Bei den von diesem Messtaster ausgegebenen Signalen handelt es sich um A/B/Z- Phasensignale in Form einer Spannungsdifferential-Leitungstreiberausgabe gemäß EIA-422. A-Phase B-Phase Z-Phase Der Bezugspunkt ist der synchronisierte Bezugspunkt, der sich auf H-Niveau befindet, wenn A-Phase und B-Phase sich auf H-Niveau befinden. Ausgangssignale bei maximaler Ansprechgeschwindigkeit (bei ca. -
Seite 56: Ausgangssignalalarm
Bei den Standardspezifikationen ist die minimale Phasendifferenz auf 50 ns fixiert, aber die in der nachstehenden Tabelle aufgeführten minimalen Phasendifferenzen sind als Sonderspezifikationen erhältlich. Maximale Minimale A/B- Zulässige Ansprechgeschwindigkeit Phasen- Phasen- Zähler- Bemerkungen differenz Zyklus frequenz (Auflösung 0,5 µm) 50 ns 200 ns 5 MHz 250 m/min... -
Seite 57: Sonderzubehör
6. Sonderzubehör • Rollentaster: DZ-100 • Spindelheber: DZ-161 • Kupplung: DZ-191 16,5 M2,5 Spindelbefestigungsschraube Feststell- (M2,5×5) schraube φ10 (3-M3×5) φ10 Mutter (M5) Hebel φ12 Befestigungsbohrung für Befestigungs- Spindel- Tastspitze (M2,5×6) schraube (M5) befestigungs- Dicke (Rolle): 4 mm schraube (M2,5) • Messtisch mit Tischplatte aus •... -
Seite 58: Abmessungen
7. Abmessungen Änderungen der technischen Daten und des Aussehens jederzeit vorbehalten. • DK10PR5 / NR5 Einheit : mm Kabellänge: 0,3 m Kabellänge: 2 m (101) 21,3 2-φ4,5 Dicke: 14,8 mm 12 (11,5) 98,5 (20) Bohrung • DK25PR5 / NR5 33,8... - Seite 59 DK10 / DK25 Series...
- Seite 60 DK10 / DK25 Series...
- Seite 61 The material contained in this manual ausschließlich für den Gebrauch durch consists of information that is the den Käufer der in dieser Anleitung property of Magnescale Co., Ltd. and is beschriebenen Ausrüstung bestimmt. intended solely for use by the Magnescale Co., Ltd. untersagt purchasers of the equipment described ausdrücklich die Vervielfältigung...
