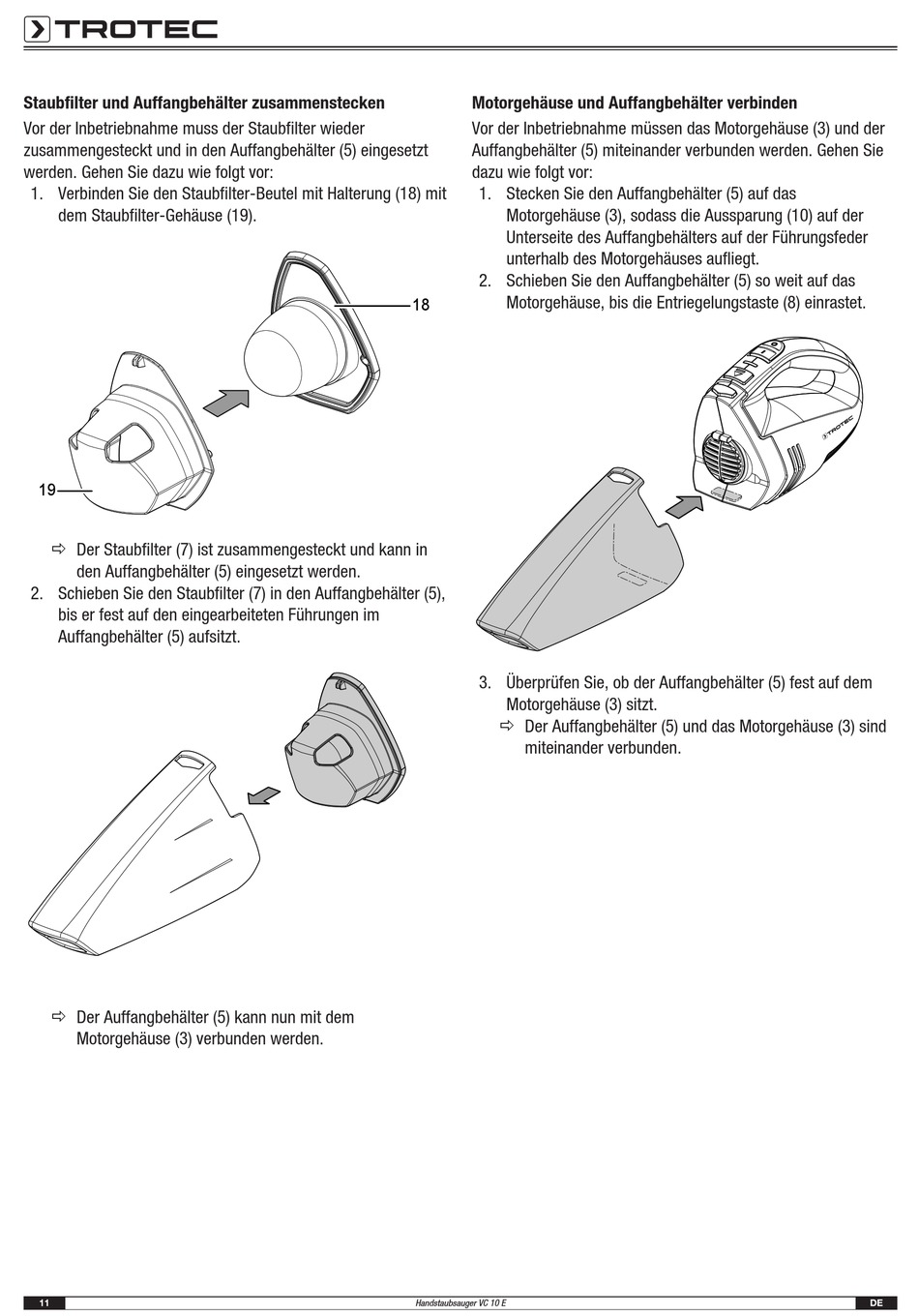

Staubfilter und Auffangbehälter zusammenstecken
Vor der Inbetriebnahme muss der Staubfilter wieder
zusammengesteckt und in den Auffangbehälter (5) eingesetzt
werden. Gehen Sie dazu wie folgt vor:
1. Verbinden Sie den Staubfilter-Beutel mit Halterung (18) mit
dem Staubfilter-Gehäuse (19).
19
ð Der Staubfilter (7) ist zusammengesteckt und kann in
den Auffangbehälter (5) eingesetzt werden.
2. Schieben Sie den Staubfilter (7) in den Auffangbehälter (5),
bis er fest auf den eingearbeiteten Führungen im
Auffangbehälter (5) aufsitzt.
ð Der Auffangbehälter (5) kann nun mit dem
Motorgehäuse (3) verbunden werden.
11
Motorgehäuse und Auffangbehälter verbinden
Vor der Inbetriebnahme müssen das Motorgehäuse (3) und der
Auffangbehälter (5) miteinander verbunden werden. Gehen Sie
dazu wie folgt vor:
1. Stecken Sie den Auffangbehälter (5) auf das
Motorgehäuse (3), sodass die Aussparung (10) auf der
Unterseite des Auffangbehälters auf der Führungsfeder
unterhalb des Motorgehäuses aufliegt.
2. Schieben Sie den Auffangbehälter (5) so weit auf das
Motorgehäuse, bis die Entriegelungstaste (8) einrastet.
18
3. Überprüfen Sie, ob der Auffangbehälter (5) fest auf dem
Motorgehäuse (3) sitzt.
ð Der Auffangbehälter (5) und das Motorgehäuse (3) sind
miteinander verbunden.
