Inhaltszusammenfassung für Memminger-IRO MLT WESCO

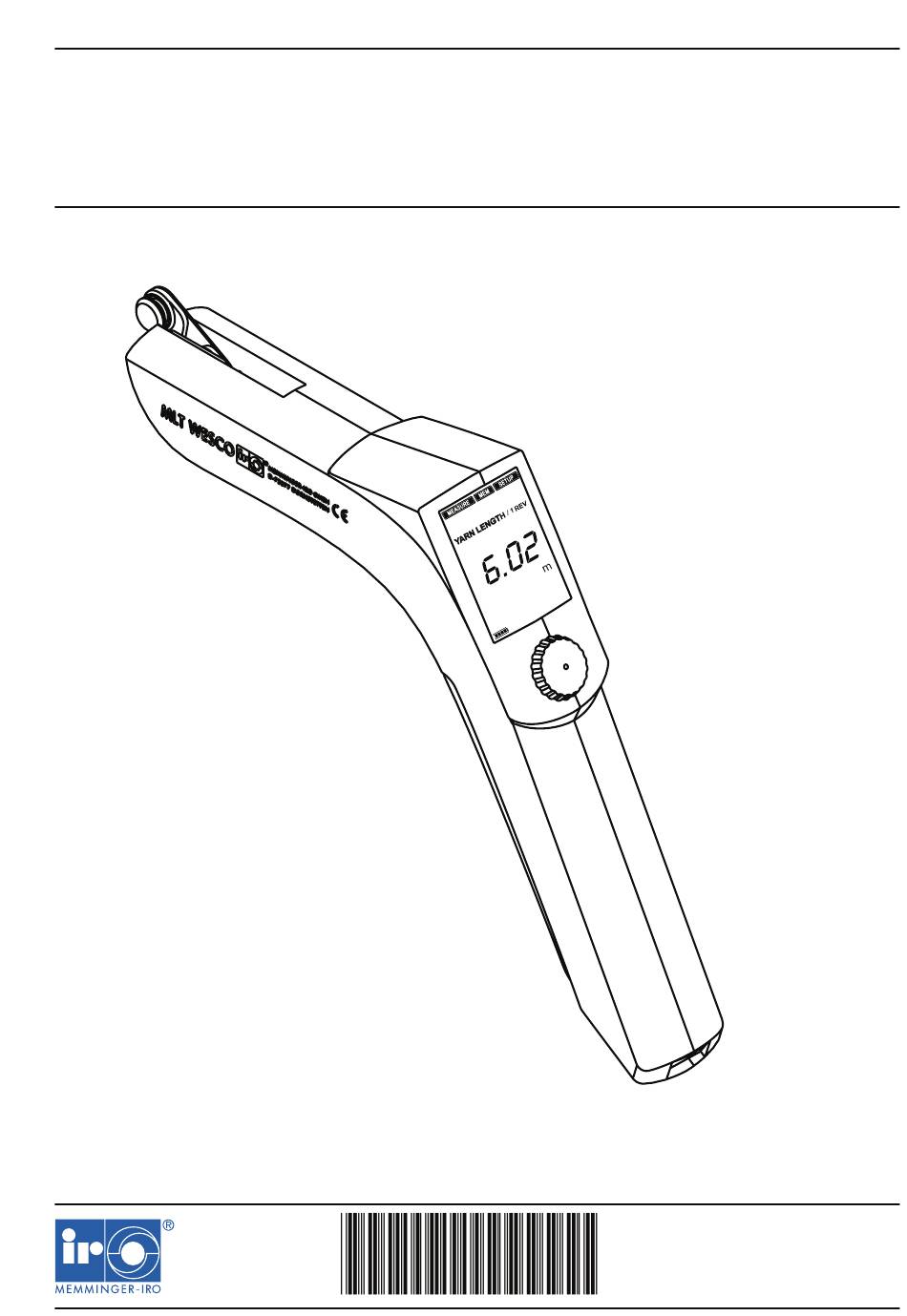

- Seite 1 MLT WESCO Fadenmeter Betriebsanleitung deutsch 042-920-000 01.02.12...
-
Seite 3: Inhaltsverzeichnis
Vorwort / Inhaltsverzeichnis Vorwort Wir freuen uns, dass Sie sich für ein Produkt der Firma MEMMINGER-IRO entschieden haben. Je mehr Sie mit diesem Produkt vertraut sind, desto besser sind die Ergebnisse, die Sie damit erreichen können. Deshalb unsere Bitte: Lesen Sie diese Betriebsanleitung durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Informationen und Hinweise, die bei der Benutzung des Gerätes beachtet werden müssen. -
Seite 4: Sicherheitshinweise
Schutzkontakt einer Steckdose usw.). Bauteile dürfen nur durch Originalersatzteile von MEMMINGER-IRO ersetzt werden. HINWEIS! Wenn der MLT WESCO zum ersten Mal benutzt wird oder schon längere Zeit nicht benutzt wurde, sollten die eingebauten Akkus mit dem mitgelieferten Ladegerät aufgeladen werden. -
Seite 5: Lieferumfang
Lieferumfang / Funktion Vorteile bei der Verwendung des MLT WESCO Lieferumfang Faden meters: Beim MLT WESCO Fadenmeter sind folgende Teile im Messung des Fadenverbrauch in Meter bzw. Yard pro Lieferumfang enthalten: Maschinenumdrehung. MLT WESCO Fadenmeter Messung des Fadeneinlaufes an jedem Stricksystem, Koffer mit und ohne positiver Fadenzuführung. -
Seite 6: Geräteelemente

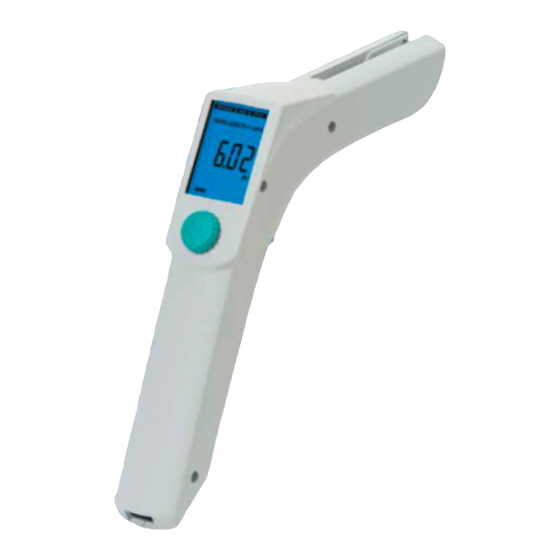

Geräteelemente Geräteelemente Gehäuse Schwenkhebel Display Drehknopf Auslösegriff Arretierknopf Der MLT WESCO verfügt über vier MESSMODI zwischen denen jeweils gewählt werden kann: MACHINE SPEED Maschinengeschwindigkeit YARN LENGTH Fadenlänge YARN TENSION Fadenspannung YARN SPEED Fadengeschwindigkeit Der Modus YARN LENGTH ist einstellbar von:... -
Seite 7: Einstellung
Längeneinheit (m/min), als auch in eine englische Längeneinheit (yd/min) einge- stellt werden. m/min oder yd/min auswählen MLT WESCO durch mind. 2 Sek. langes Drücken des Drehknopfes einschalten. Im Display erscheint kurz die Software-Version, dann erscheint der "SET-Modus". -
Seite 8: Montage
Halter für Magnet (7) mit Magnet am Abzug oder Zylindertreibring montieren. HINWEIS! Maximaler Abstand zwischen Magnet und Um- drehungsmessfühler 5 mm. max. 5 mm MLT WESCO an Umdrehungsmess- fühler anschließen Umdrehungsmessfühler (4) in die Buchse des MLT WESCO einstecken. HINWEIS! Beim Ausstecken des Umdrehungsmessfühlers muß... -
Seite 9: Bedienung
Im Display erscheint das Messergebnis in der ein- gestellten Maßeinheit (z. B. m bzw. inch pro Umdre- hung). HINWEIS! MLT WESCO beim Messvorgang ruhig und gerade halten. ACHTUNG! Der Messvorgang wird beendet, sobald der Auslösegriff gelöst bzw. nicht gedrückt ge- halten wird. -
Seite 10: Maschinengeschwindigkeit Messen (Machine Speed)
Bedienung Maschinengeschwindigkeit messen (MACHINE SPEED) MLT WESCO an Umdrehungsmessfühler anschlie- ßen. Durch kurzes Drücken des Drehknopfes erscheint das "Auswahl-Menü": MACHINE SPEED YARN LENGTH YARN TENSION YARN SPEED Drehknopf nach rechts bzw. links drehen bis Anzeige "MACHINE SPEED" blinkt. Drehknopf drücken. Menü "MACHINE SPEED" ist ausgewählt. -
Seite 11: Fadenlänge Messen (Yarn Length)
Bedienung Fadenlänge messen (YARN LENGTH) MLT WESCO an Umdrehungsmessfühler anschlie- ßen. Durch kurzes Drücken des Drehknopfes erscheint das "Auswahl-Menü": MACHINE SPEED YARN LENGTH YARN TENSION YARN SPEED Durch Drehen des Drehknopfes im Auswahlmenü "YARN LENGTH" anwählen. Drehknopf kurz drücken, Auswahl "YARN LENGTH"... -
Seite 12: Messmodi Der Betriebsart Yarn Tension Auswählen
Bedienung Messmodi der Betriebsart YARN TENSION auswählen Durch kurzes Drücken des Drehknopfes erscheint das "Auswahl-Menü": MACHINE SPEED YARN LENGTH YARN TENSION YARN SPEED Durch Drehen des Drehknopfes im Auswahlmenü "YARN Tension" anwählen. Drehknopf kurz drücken. Durch Drehen des Drehknopfes im Auswahlmenü "SETUP-Menü"... -
Seite 13: Fadenspannung Messen (Yarn Tension)
Bedienung Fadenspannung messen (YARN TENSION) Faden mit dem Schwenkhebel einfangen. Auslösegriff drücken und gedrückt halten. Messung beginnt. Während des Messvorganges laufen zudem noch Punkte von links nach rechts bis die Fadenspannung angezeigt wird. Die Fadenspannung wird im Display in "cN" ange- zeigt. -
Seite 14: Fadengeschwindigkeit Messen (Yarn Speed)
Bedienung Fadengeschwindigkeit messen (YARN SPEED) Durch kurzes Drücken des Drehknopfes erscheint das "Auswahl-Menü": MACHINE SPEED YARN LENGTH YARN TENSION YARN SPEED Durch Drehen des Drehknopfes im Auswahlmenü "YARN SPEED" anwählen. Anzeige "YARN SPEED" blinkt im Display. Durch kurzes Drücken des Drehknopfes die Auswahl bestätigen. -
Seite 15: Kalibrierung
Die Schlaufe in die Umlenkrolle vom Schwenkhebel einlegen und den Auslösegriff bis zum Anschlag drü- cken und gedrückt halten. Wenn beim MLT WESCO die Fadenspannung von 10,0 cN nicht erreicht wird, muss der Wert mit dem Drehknopf korrigiert werden. HINWEIS! Bei der Kalibrierung darf das Hakengewicht am Faden nicht pendeln. -
Seite 16: Wartung
ACHTUNG! Ein Akkuwechsel darf nur beim ausgeschal- teten MLT WESCO erfolgen. HINWEIS! Wenn der MLT WESCO zum ersten Mal benutzt wird oder schon längere Zeit nicht benutzt wurde, sollten die eingebauten Akkus mit dem mitgelieferten Ladegerät aufgeladen werden. -
Seite 17: Akkus Wechseln
Schwenkhebel (2) nach hinten drücken. Schwenkhebel (2) festhalten. Auslösegriff (5) loslassen. Der Auslösegriff (5) klappt herunter, das Akkufach ist offen. Die Akkus können entnommen und ausgetauscht werden. Akkus einlegen Die Akkus sind gemäß der richtigen Polarität in den MLT WESCO einzulegen. -
Seite 18: Maßblatt
Maßblatt / Technische Daten Technische Daten Stromversorgung: 2 Trockenbatterien Mignon 1,5 V Ladegerät für Akku: 100 bis 240V AC. 47-63 Hz Ausgang 5 V, 2 A DC Digital LCD-Display: 1 bis 9999 Meter oder Inches Maximale Fadengeschwindigkeit: 1000 m/min oder 900 yd/min Messbereich für Umdrehungen: 1 - 100 Umdrehungen Betriebsdauer des Akkus:... -
Seite 19: Konformitätserklärung
Richtlinie Elektromagnetische Verträglichkeit (89/336/EWG) Der Hersteller: MEMMINGER-IRO GmbH Jakob-Mutz-Straße 7 D-72280 Dornstetten erklärt hiermit, das folgende Produkt: MLT WESCO den Bestimmungen der oben bezeichneten Richtlinien entspricht. Folgende harmonisierte Normen wurden angewandt: EN ISO 12100 Sicherheit von Maschinen EN 61000-4-2 Elektromagnetische Verträglichkeit (EMV) - Teil 4-2: Prüf- und Messverfahren -... - Seite 20 Jakob-Mutz-Straße 7 Internet: www.memminger-iro.de 72280 Dornstetten - Germany © 2003 MEMMINGER-IRO GmbH / 72277 Dornstetten - Germany Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der MEMMINGER-IRO GmbH. Änderungen vorbehalten. Reprint, even in extracts, shall require the written approval of MEMMINGER-IRO GmbH.
