METTLE Systemblitz Anleitung Seite 2

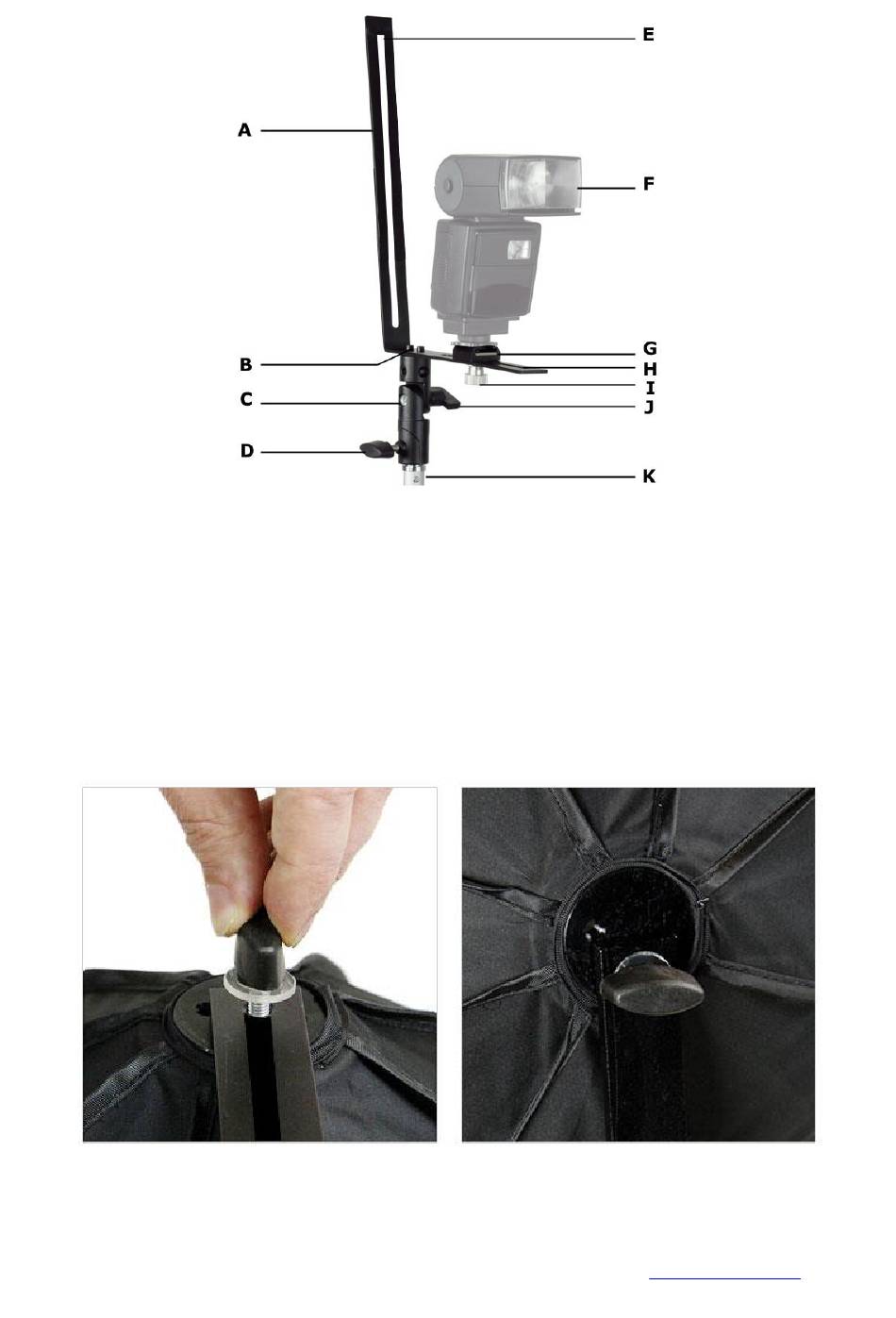

Bild 2
Auf der Unterseite des Systemblitzhalters befindet sich eine Spigotaufnahme , die kompatibel mit
den meisten herkömmlichen Spigots ist. Schraube [D] dient zur Fixierung der Spigotaufnahme
bzw. zur Befestigung des gesamten Systemblitzhalters auf einem Studiostativ [K] (nicht im
Lieferumfang). Achten Sie darauf, daß die Schrauben [B] fest angezogen sind.
3. Zusammenbau des Systemblitz-Sets
(a) Montieren Sie den Systemblitzhalter mittels der unten angebrachten Spigotaufnahme auf
einem Studiostativ [K] mit Spigot. Nutzen Sie zum Fixieren auf dem Spigot Schraube [D]. Nehmen
Sie nun die zusammengefaltete Oktagon-Softbox und spannen sie diese wie einen Schirm auf.
Bild 3 Bild 4
