Inhaltszusammenfassung für Danfoss SonoMeter 31

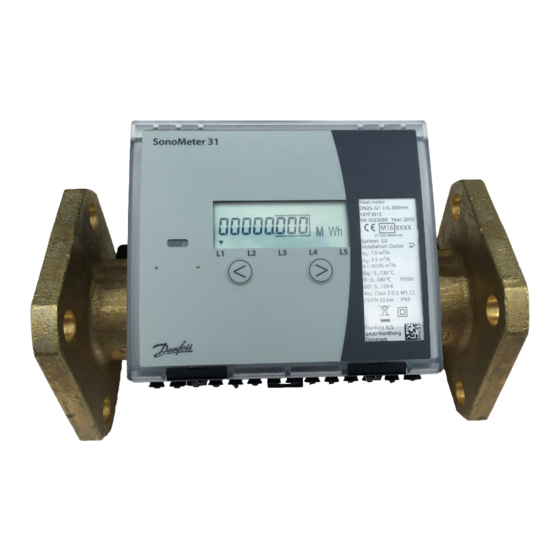

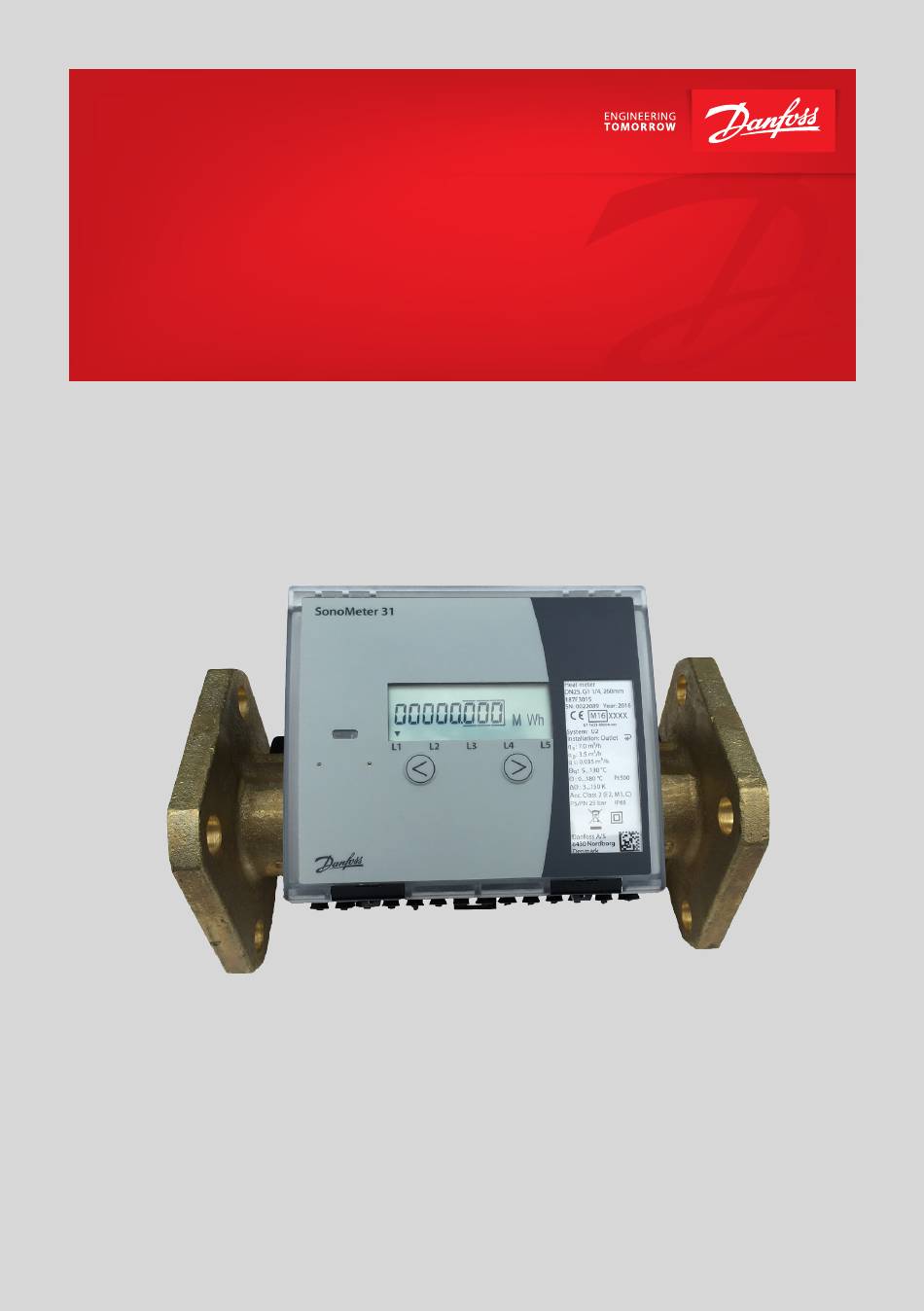

- Seite 1 Installations- und Bedienungsanleitung SonoMeter 31 Ultraschall-Messgerät für Heiz- und Kühlsysteme www.danfoss.com...
- Seite 2 Installations- und Bedienungsanleitung SonoMeter 31 2 | © Danfoss | DHS-SRMT / PL | 2017.02 VI.SH.O1.03...
-
Seite 3: Installation
Vorbereitung Die Installation der Geräte darf nur von qualifiziertem Personal gemäß den in diesem Dokument aufgeführten Anforderungen ausgeführt werden. Weitere Informationen dazu finden Sie auf www.heating.danfoss.com. Hinweis! Dieses Produkt ist für Umgebungstemperaturen zwischen 5 und 55 °C zugelassen. Um optimale Bedingungen für die Batterie zu gewährleisten, wird allerdings empfohlen, den Rechner in einer Umgebung mit maximal 45 °C zu installieren. - Seite 4 5 × DN am Eintritt und 3 × DN am Austritt des Durchflussfühlers. 5 × DN 3 × DN Durchfluss 1.4. Montieren und Abdichten des Rechners An der Wand: Schalttafeleinbau auf einer Standard-DIN-Schiene: 4 | © Danfoss | DHS-SRMT / PL | 2017.02 VI.SH.O1.03...
-
Seite 5: Elektrische Verdrahtung
T1 bis T3 – Temperatursensor V3 bis V4 – Wasserzähler mit Impulsausgang p1 bis p2 – Druckfühler Anmerkung: Es sind nur die für den ausgewählte Zählertyp erforderlichen Signale angeschlossen. VI.SH.O1.03 © Danfoss | DHS-SRMT / PL | 2017.02 | 5... - Seite 6 Spannungsversorgung von +18 V für die Druckfühler p1, p2 GND für den Druckfühler р2 Eingangssignal vom zweiten Druckfühler (IN) ANMERKUNG: * - nur für vierdrähtige Anschlussmethode für die Temperaturfühler (K) 6 | © Danfoss | DHS-SRMT / PL | 2017.02 VI.SH.O1.03...
- Seite 7 2. Stellen Sie sicher, dass keine Fehlercodes angezeigt werden. 3. Überprüfen Sie, ob die angezeigten Werte für den Volumenstrom und die Temperatur plausibel sind. 3.2. Schutzart Rechner IP65 Durchflussfühler IP65 für Wärmemengenzähler IP67 für Wärme- und Kältemengenzähler VI.SH.O1.03 © Danfoss | DHS-SRMT / PL | 2017.02 | 7...
- Seite 8 Verzögerungsfreie Parameterwerte (L2) Tagesparameter einstellen und Datenwerte archivieren (L3) Berichte mit Standarddrucker ausdrucken (L4) Parameter der Konfigurationseinstellungen (L5) Parametrisierungsmodus (Konfiguration) (SET) Testbetrieb (TEST) TEST 8 | © Danfoss | DHS-SRMT / PL | 2017.02 VI.SH.O1.03...
- Seite 9 Hinweis: * – nur wenn ein nicht-standardmäßiger Algorithmus für die Energieberechnung verwendet wird. ** – nur in Fällen, in denen die Temperaturfühler T2, T3 für die Berechnung der Wärmeenergie verwendet werden. Aktive Fehlercodes werden hinzugefügt und gleichzeitig angezeigt. VI.SH.O1.03 © Danfoss | DHS-SRMT / PL | 2017.02 | 9...
- Seite 10 *** – nur wenn der DF-Eingangstyp „E“ aktiviert ist („Kurzschlussregelung“) **** – nur wenn der Kanal T3 für die Temperaturmessung aktiviert ist Aktive Fehlercodes werden hinzugefügt und gleichzeitig angezeigt. VI.SH.O1.03 © Danfoss | DHS-SRMT / PL | 2017.02 | 10...
- Seite 11 Kupfer mit PUR- oder Kabel Kabelverwertung PVC-Umhüllung Durchflussfühler Messing, Edelstahl, PPS Metallverwertung (inkl. Messumformer) Zugelassene Sammelstellen Messumformer PZT, Edelstahl, PEI für PZT Andere Kunststoffteile PC, PPS, PEI, TPE Kunststoffverwertung 11 | © Danfoss | DHS-SRMT / PL | 2017.02 VI.SH.O1.03...
- Seite 12 Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten – auch an bereits in Auftrag genommenen –...
