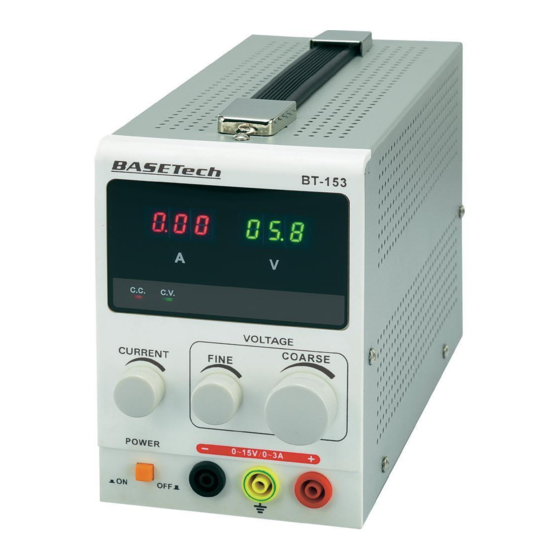

BASETech BT-153 Bedienungsanleitung

BT-153 Labor-Netzteil
Best.-Nr. 39 36 47
1. Bestimmungsgemäße Verwendung
Das Labor-Netzteil dient als potenzialfreie Spannungsquelle zum Betrieb von Kleinspannungsverbrauchern. Es ist für den
universellen Einsatz in Forschung, Entwicklung, Produktion, Service und Ausbildung entwickelt worden. Der Anschluss der
Verbraucher erfolgt über die Buchsen an der Gerätevorderseite. Für eine einfache Handhabung sind die Bedienelemente und
Anzeigen übersichtlich angebracht. Die jeweiligen Werte für Strom und Spannung können im kontrastreichen LED-Display gut
abgelesen werden. Die Einstellung der Strom- und Spannungswerte erfolgt über Drehregler an der Gerätevorderseite. Der
Stromverbrauch eines angeschlossenen Verbrauchers darf die in den technischen Daten angegebene maximale Amperezahl
nicht überschreiten.
Das Labor-Netzteil verfügt über einen Schutz gegen Überlast und Verpolung. Es entspricht der Schutzklasse I. Es ist nur für den
Anschluss an einer geerdeten Netzsteckdose und einer Wechselspannung von 230 V/AC, 50 Hz zugelassen.
Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:
• Nässe oder zu hohe Luftfeuchtigkeit
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel
• Gewitter bzw. Gewitterbedingungen (starke elektrostatische Felder sind generell zu vermeiden)
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das
Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine
unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie
sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und
Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
2. Lieferumfang
• Labor-Netzteil
• Netzkabel
• Bedienungsanleitung
3. Symbol-Erklärung
Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen
Sicherheit des Geräts.
Das Symbol mit dem Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die
unbedingt zu beachten sind.
Das „Pfeil"-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden
sollen.
Das Produkt ist ausschließlich zum Einsatz und der Verwendung in trockenen Innenräumen geeignet, es darf
nicht feucht oder nass werden.
Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien.
Erdpotential
Schutzleiteranschluss; diese Schraube darf nicht gelöst werden.
4. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die
Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung
in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
Personen / Produkt
• Das Labor-Netzteil entspricht der Schutzklasse I und ist nur für den Anschluss an einer geerdeten Netzsteckdose
(230 V/AC, 50 Hz) geeignet. Achten Sie darauf, dass der Erdanschluss nicht defekt/ unterbrochen ist, da sonst bei einer
Fehlfunktion Lebensgefahr besteht.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen. Kinder könnten auch
Einstellungen verändern oder Gegenstände in die Lüftungsöffnungen des Labor-Netzteils stecken. Es besteht Lebensgefahr
durch einen elektrischen Schlag! Betreiben Sie das Produkt deshalb immer außerhalb der Reichweite von Kindern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Das Labor-Netzteil darf nur in trockenen, geschlossenen Innenräumen aufgestellt und betrieben werden. Es darf nicht
feucht oder nass werden. Das Netzgerät darf auch nicht extremen Temperaturen, direktem Sonnenlicht, Vibrationen oder
mechanischer Beanspruchung ausgesetzt werden.
• Betreiben Sie das Labor-Netzteil nur in gemäßigtem Klima, niemals in tropischem Klima. Beachten Sie für die zulässigen
Umgebungsbedingungen das Kapitel „Technische Daten".
• Wählen Sie für das Labor-Netzteil einen stabilen, ebenen, sauberen, ausreichend großen Standort.
• Betreiben Sie keine offenen Flammen in unmittelbarer Nähe des Labor-Netzteils und stellen Sie keine Behälter mit
Flüssigkeiten auf oder neben das Labor-Netzteil.
• Wenn Sie das Labor-Netzteil von einem kalten in einen warmen Raum bringen, kann Kondenswasser entstehen. Dadurch
besteht die Gefahr eines lebensgefährlichen elektrischen Schlages. Lassen Sie deshalb das Labor-Netzteil zuerst auf
Zimmertemperatur kommen, bevor Sie es mit der Netzspannung verbinden und einschalten bzw. betreiben.
• Achten Sie vor der Inbetriebnahme und auch während des Betriebs des Labor-Netzteils darauf, dass Ihre Hände, Schuhe,
Bekleidung, der Fußboden sowie das Gerät selbst trocken sind.
• Achten Sie darauf, dass die Isolierung des Labor-Netzteils, der Sicherheitsbuchsen, der angeschlossenen Kabel und des
Netzkabels nicht beschädigt oder zerstört wird. Die Verwendung metallisch blanker Leitungen ist zu vermeiden.
• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen
Griffflächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
Version 10/13
• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder anders mechanisch
belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte.
Verändern Sie das Netzkabel nicht. Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes
Netzkabel kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige
Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker
vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.
• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten
Person ersetzt werden, um Gefährdungen zu vermeiden.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräte aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände neben
das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall
die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus
der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Tragen Sie bei der Bedienung des Gerätes keine leitenden Metallgegenstände oder Schmuckstücke wie Ketten, Armbänder,
Ringe, usw.
• Betreiben Sie das Labor-Netzteil niemals unbeaufsichtigt.
• Schützen Sie die angeschlossenen Verbraucher vor Betriebsstörungen sowie der Zuführung von Überspannungen.
• Bei der Reihenschaltung mehrerer Netzgeräte kann eine berührungsgefährliche Spannung entstehen, welche u. U.
lebensgefährlich sein kann. Beachten Sie in diesem Zusammenhang die Niedervoltrichtlinie.
• Der Betrieb des Labor-Netzteils erzeugt Wärme. Stecken Sie niemals Gegenstände zwischen die Kühlrippen des Gerätes
oder behindern Sie die Belüftung in irgendeiner Form. Das Netzgerät wird hauptsächlich durch Konvektion gekühlt. Decken
Sie das Labor-Netzteil deshalb niemals ab.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Labor-Netzteil außer Betrieb zu setzen
und gegen unbeabsichtigten Betrieb zu sichern. Ziehen Sie den Netzstecker aus der Netzsteckdose. Es ist anzunehmen,
dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
das Labor-Netzteil sichtbare Beschädigungen aufweist,
-
das Labor-Netzteil nicht mehr arbeitet,
-
- das Labor-Netzteil längere Zeit unter ungünstigen Verhältnissen gelagert wurde oder
wenn schwere Transportbeanspruchungen aufgetreten sind.
-
• Verwenden Sie das Labor-Netzteil nicht als Ladegerät.
• Das Labor-Netzteil ist nicht für die Anwendung an Menschen und Tieren zugelassen.
• Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende
Teile freigelegt werden. Es besteht Lebensgefahr durch einen elektrischen Schlag!
• Vor dem Öffnen muss das Labor-Netzteil von allen Spannungsquellen getrennt werden. Ziehen Sie den Netzstecker aus
der Netzsteckdose.
• Kondensatoren im Labor-Netzteil können noch geladen sein, selbst wenn das Labor-Netzteil von allen Spannungsquellen
getrennt wurde.
• Es dürfen nur Sicherungen vom angegebenen Typ und der angegebenen Nennstromstärke verwendet werden. Die
Verwendung geflickter Sicherungen ist nicht zulässig, es besteht Brandgefahr!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften
für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit dem Labor-Netzteil durch
geschultes Personal verantwortlich zu überwachen.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln bzw. in den Bedienungsanleitungen der
angeschlossenen Geräte.
Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes
haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt
durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren
technischen Kundendienst oder an andere Fachleute.

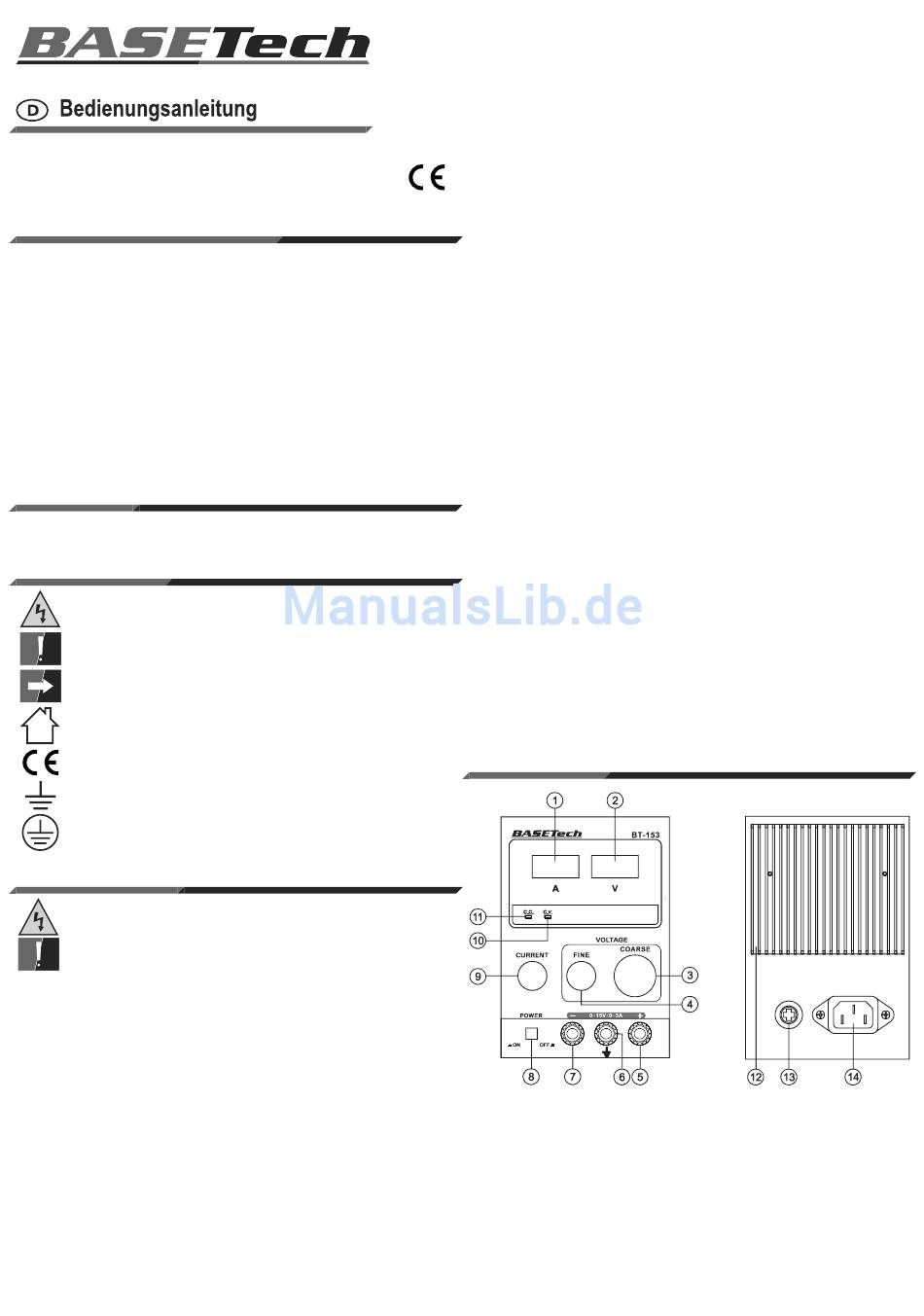

5. Bedienelemente
1 LED-Anzeige „A" für den Ausgangsstrom
2 LED-Anzeige „V" für die Ausgangsspannung
3 Drehregler „COARSE" zur groben Spannungseinstellung
4 Drehregler „FINE" zur feinen Spannungseinstellung
5 Plus-Anschlussbuchse für den Gleichstrom-Ausgang
6 Anschlussbuchse für die Erdung (Gelb-Grün)
7 Minus-Anschlussbuchse für den Gleichstrom-Ausgang
8 Ein-/Aus-Schalter („ON" = Ein / „OFF" = Aus)
9 Drehregler „CURRENT" zur Ausgangsstrombegrenzung
10 LED-Anzeige „CV" für die Spannungsregelung des Ausgangs
11 LED-Anzeige „CC" für die Stromregelung des Ausgangs
12 Kühlrippen
13 Sicherungshalter
14 Netzeingangsbuchse
