REBOTEC Phoenix PU-H Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE
BA-Nr.: 01.07.146/2017-01
Multifunktions-Pflegerollstuhl
Phoenix PU-H
Sitz mit Hygieneausschnitt
Art.-Nr.:
351.xx.10/150 kg
Serien-Nummer
Abbildung zeigt: Phoenix PS-H
xx = Farbcode
Wichtige Hinweise !
 Bedienungsanleitung
 Beachten Sie alle Hinweise, besonders die Sicherheitshinweise und handeln Sie danach.
 Bedienungsanleitung bei Weiterverkauf beifügen.
 Bedienungs-und Wartungsanleitung sind über unsere Homepage herunterladbar.
Bedienungsanleitung
Sitzposition
vor dem Erstgebrauch lesen
REBOTEC
®
Rehabilitationsmittel GmbH
DE-49610 Quakenbrück, Artlandstr. 57-59
Telefon : 05431/9416-0
Telefax : 05431/9416-66
http://www.rebotec.de
E-mail: info@rebotec.de
Phoenix PS-H
Sitz geschlossen
Art.-Nr.:
351.xx.40/150 kg
Serien-Nummer
und für spätere Verwendung aufbewahren.
Liegeposition
Höhenverstellung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REBOTEC Phoenix PU-H

Inhaltszusammenfassung für REBOTEC Phoenix PU-H

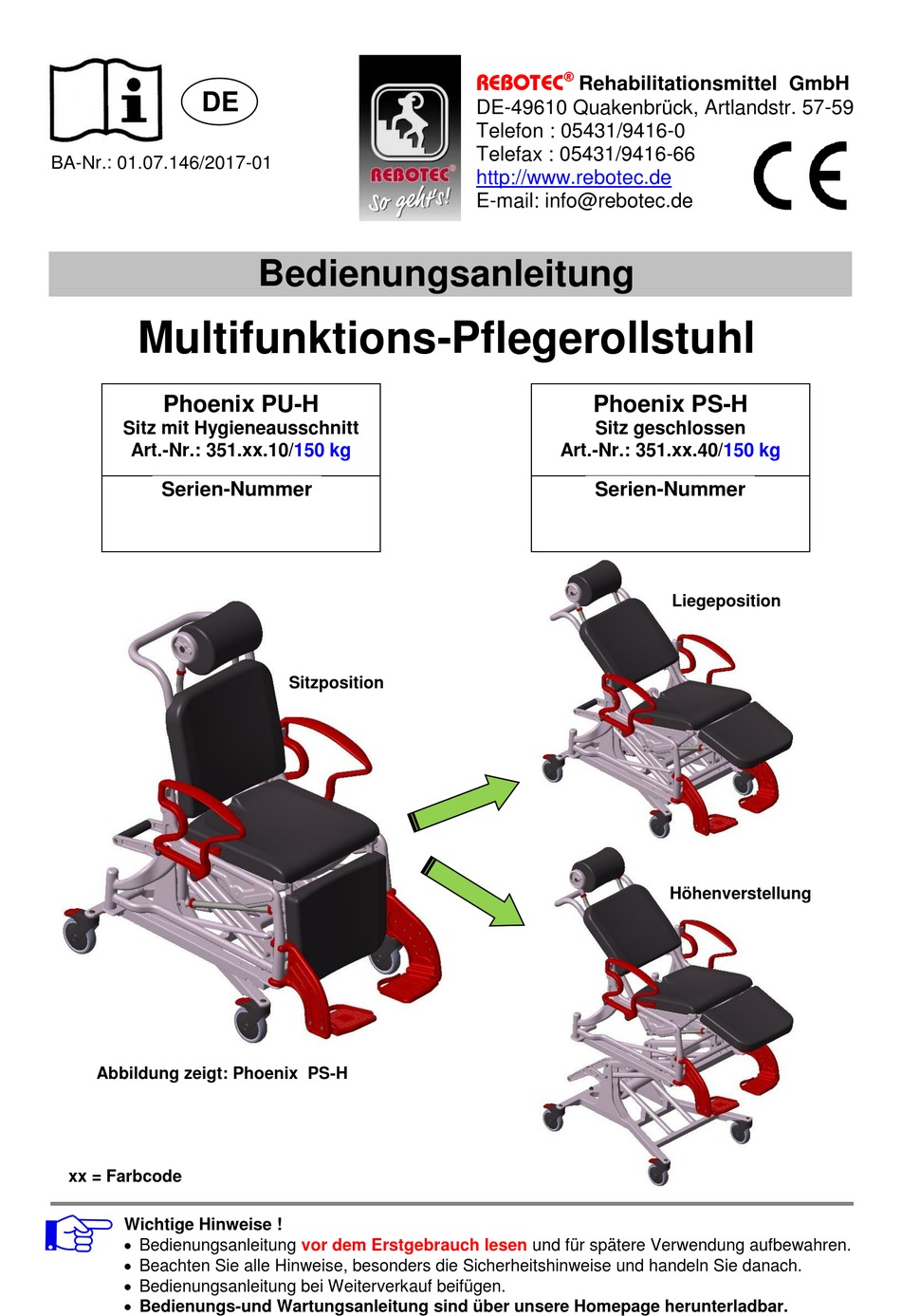

  • Seite 1 REBOTEC ® Rehabilitationsmittel GmbH DE-49610 Quakenbrück, Artlandstr. 57-59 Telefon : 05431/9416-0 Telefax : 05431/9416-66 BA-Nr.: 01.07.146/2017-01 http://www.rebotec.de E-mail: info@rebotec.de Bedienungsanleitung Multifunktions-Pflegerollstuhl Phoenix PU-H Phoenix PS-H Sitz mit Hygieneausschnitt Sitz geschlossen Art.-Nr.: 351.xx.10/150 kg Art.-Nr.: 351.xx.40/150 kg Serien-Nummer Serien-Nummer Liegeposition Sitzposition Höhenverstellung...

  • Seite 2: Inhaltsverzeichnis

    REBOTEC / BA-Nr.: 01.07.146/2017-01 Beschreibung des Produktes Inhaltsverzeichnis Allgemeine Hinweise Einleitung Verwendete Symbole Verwendungszweck Einsatz und Lagerung Ausstattung Garantie Typenschild, Ersatzteilbestellung Wiederverwendung, Lebensdauer Entsorgung Sicherheitshinweise-Benutzung Produktdaten Lieferumfang Technische Daten Ersatzteile, Zubehör Gebrauchszustand herstellen Position der Fußstützen Anpassen der Fußauflagenhöhe Montage, Einstellung Kopfstütze...

  • Seite 3: Allgemeine Hinweise

    30-55% lagern. Außerhalb dieser Bedingun- nahme, Benutzung, Bedienung, Wartung und gen: Produkt nur kurzzeitig einsetzbar. Pflege der Stühle Phoenix PU-H und PS-H.  Eine direkte und längere Wärmeeinstrahlung auf Lesen Sie diese Bedienungsanleitung aufmerksam das Produkt ist zu vermeiden (siehe Sicherheits- durch, bevor Sie das Produkt benutzen.

  • Seite 4: Typenschild, Ersatzteilbestellung

    REBOTEC / BA-Nr.: 01.07.146/2017-01 3. Typenschild, Ersatzteilbestellung 6. Sicherheitshinweise bei Benutzung Dem Typenschild können Sie folgende Bei Benutzung der Stühle folgende Sicher- Informationen entnehmen: heitshinweise beachten: Vorsicht Abrutschgefahr !  Kontrollieren Sie vor dem Benutzen, ob die Sitz- flächen fest im Sitzrahmen eingeklemmt sind.

  • Seite 5: Sicherheitshinweise - Hebevorrichtung

    REBOTEC / BA-Nr.: 01.07.146/2017-01  Vor Verwendung des Stuhles und Anwendung der Vorsicht Sturzgefahr !  Stuhl beim Aufstehen, Sitzen und Fahren nur mit Hebeeinheit muss eine sichere Standfestigkeit ge- beiden eingerasteten Armlehnen verwenden. währleistet sein.  Das Hinsetzen, Aufstehen, Umsetzen, Hinlegen ...

  • Seite 6: Ersatzteile, Zubehör

    REBOTEC / BA-Nr.: 01.07.146/2017-01 8. Ersatzteile, Zubehör Maße (ca.) PU-H* PS-H* 1-Sitzwinkel 103 Grad 103 Grad Artikel-Nr. Benennung 2-L iegewinkel 128 Grad 128 Grad 440.10.62 PUR-Sitzauflage* 5“(125mm) 5“(125mm) Räder Ø 440.10.04 PUR-Pflegesitz mit Pflegeöffnung* Hubhöhe ca. 400mm ca.400mm 309.10 Eimeraufnahme, schwarz* Anzahl-Hübe...

  • Seite 7: Anpassen Der Fußauflagenhöhe

    REBOTEC / BA-Nr.: 01.07.146/2017-01 9.2 Anpassen der Fußauflagenhöhe ßend an der Rückenlehne (B) nach unten in die ge- wünschte Position. Drücken Sie den Feststellhebel (C) wieder ganz nach unten. Die Fußauflage ist 4-fach höhenverstellbar. Schrau- ben Sie seitlich die Schrauben an der Fußstütze mit Achten Sie beim Einstellen der Neigungs- einem Inbus-Schlüssel (SW 5) heraus.

  • Seite 8: Einstellung Kopfstützenneigung

    REBOTEC / BA-Nr.: 01.07.146/2017-01 9.5 Einstellung der Kopfstützenneigung 10.1 Hinsetzen Durch Drehen des Drehkopfes (A) können Sie die Vor dem Hinsetzen ist darauf zu achten, dass ein Neigung der Kopfstütze verstellen. sicherer Stand des Stuhles gegen Wegrutschen und Umkippen gewährleistet ist, mindestens zwei Achtung! Quetschgefahr (B) zwischen Räder gebremst sind, die beiden Armlehnen rich-...

  • Seite 9: Sitzen Und Liegen In Unterer Pos

    REBOTEC / BA-Nr.: 01.07.146/2017-01 10.5 Bedienung der Feststellbremse Mit den Armen sich an den Armlehnen abstützen und langsam vom Sitz erheben. Den Körper nicht zu weit nach vorne lehnen, damit eine mögliche Sturzgefahr vermieden wird. Der Patient sollte sich durch das Pflegepersonal beim Aufstehen helfen lassen.

  • Seite 10: Abnehmen Der Fußstützen

    REBOTEC / BA-Nr.: 01.07.146/2017-01 Führen Sie in regelmäßigen Abständen eine Kontrolle der Verriegelung durch, da durch eventuelle Kalkablagerungen an der Arretierung die Gängigkeit beeinträchtigt werden kann. 10.9 Abnehmen der Fußstützen Heben Sie die Fußstütze um ca. 100 mm an und drehen diese um 90 Grad nach außen.

  • Seite 11: Pflege

    REBOTEC / BA-Nr.: 01.07.146/2017-01 Störungen-Hydraulikeinheit 12. Pflege 12.1 Pflege des Stuhles Störung mögl. Ursache Abhilfe Maximaler Hub er-  Zur Pflege verwenden Sie ein mildes handelsübli- reicht. Beim Druck- ches Reinigungs- und Desinfektionsmittel. Nach aufbau wird Überströ- dem Reinigen wischen Sie mit klarem Wasser mung überfahren.

  • Seite 12: Wartung-Hydraulik

    REBOTEC / BA-Nr.: 01.07.146/2017-01  Funktion der Fußstütze (Defekte Fußstützen austauschen) Um die Einheit vollständig zu entlüften, spannen  Laufeigenschaft und Radprofil der Räder Sie diese senkrecht mit der Kolbenstange nach (Defekte Räder austauschen) oben ein und warten 10 Minuten. Als Einspann- ...
  • Seite 13 Dies beeinträchtigt die Sicher- heit und Funktion des Stuhles.  Bei einer Instandsetzung sind nur Originaler- satzteile des Herstellers REBOTEC zu verwen- den. Beachten Sie die Hinweise zu Garantie und Gewährleistung.  Nach einer Wartung oder Instandsetzung führen Sie vor dem Einsatz des Stuhles aus Hygiene- gründen eine Reinigung durch.
  • Seite 14 REBOTEC / BA-Nr.: 01.07.146/2017-01 - 14 -...
  • Seite 15 REBOTEC / BA-Nr.: 01.07.146/2017-01 - 15 -...
  • Seite 16 REBOTEC / BA-Nr.: 01.07.146/2017-01 Was wir sonst noch liefern … Notizen: Gehhilfen Gehstöcke Achselstützen Hilfen für Bad und WC Duschhocker Dusch-Toilettenstühle Dusch-Toilettenrollstühle Dusch-Transportstühle Multifunktions-Pflegerollstühle Rollatoren Patientenlifter Aufsteh- und Aufrichthilfen Rufen Sie uns an… …wir informieren Sie gerne! Ihr REBOTEC-Team - 16 -...
