Schalter auf den beiden unteren Pin's montiert werden,
bei Nickel-Kadmium (wiederaufladbare) Zellen auf den
beiden oberen Pins.
VORSICHT! Stellen Sie sicher, daß die
Brücke auf der für den installierten
Batterie-Typ richtigen Position steckt.

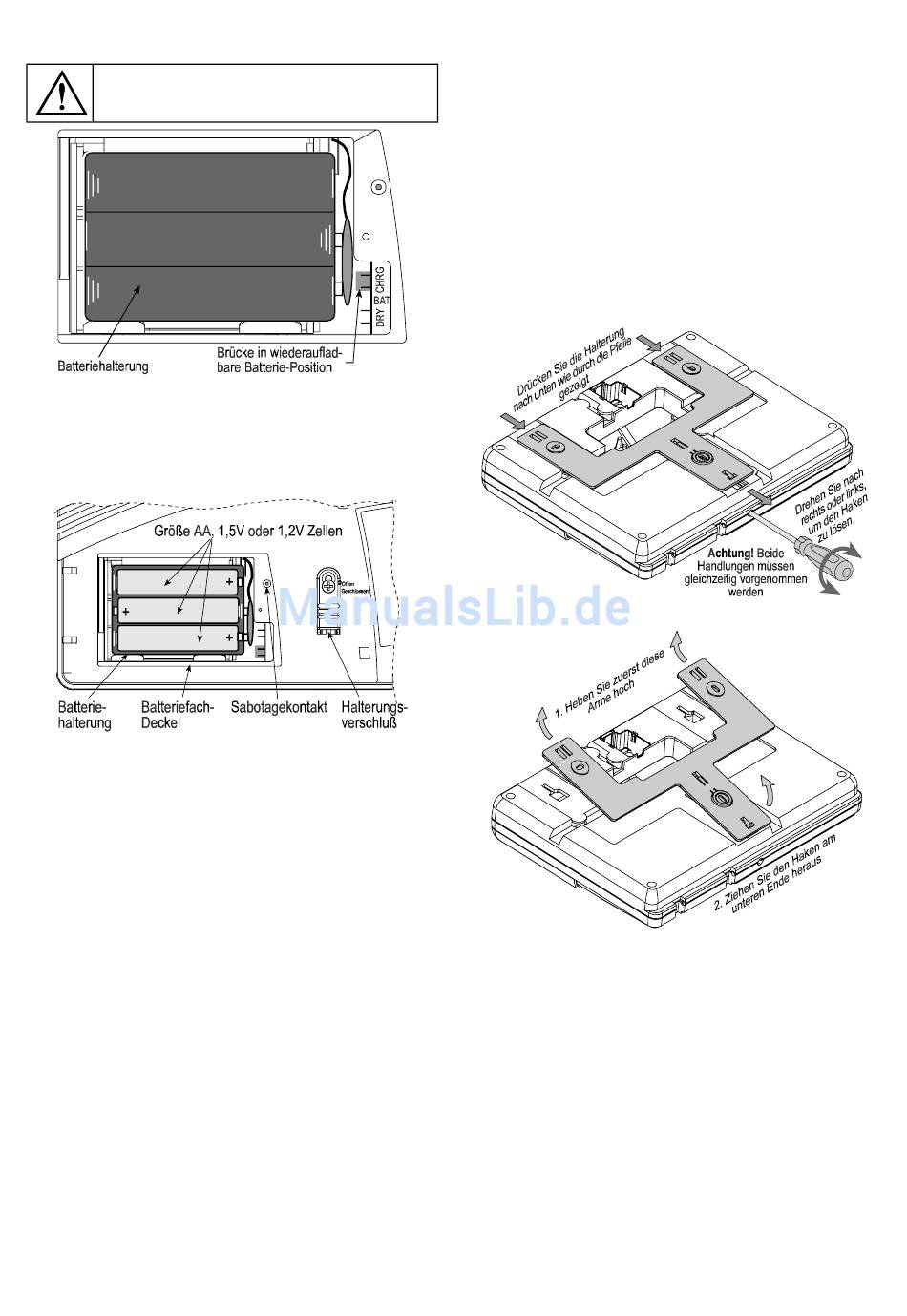

Abb 4. Batterietyp-Brücke
F. Installieren Sie alle 6 Batterien - 3 oben und 3 unten.
Achten Sie darauf, daß die flache (negativ) Seite jeder
Zelle gegen eine runde Feder und die Seite mit der
Erhebung (positiv) gegen den flachen Kontakt gedrückt
wird.
Abb 5. Batteriefach mit Batterien
G. Legen Sie die Batteriehalterung zurück, montieren Sie
den Deckel des Batteriefaches wieder an und ziehen
Sie die Schraube fest.
Achten Sie nicht
„Störung"-Anzeigen (in Folge von leerer Batterie oder
nicht angeschlossener Telefonleitung.
H. Montieren Sie die Batterie-Abdeckung - stecken Sie die
Winkel in ihre Löcher auf der linken Seite und pressen
Sie dann den rechten Rand der Abdeckung gegen das
Gehäuse bis die Haken einrasten.

3.3 Programmierung

Es zahlt sich aus, im Voraus zu planen - benutzen Sie die
Tabellen in Anhang A und B am Ende dieser Anleitung,
um die beabsichtigte Position jedes Detektors, den Nutzer
und den Zweck jedes Senders und den Steuerungsplan
für die X-10-Geräte zu notieren.
Legen Sie alle Handsender und Detektoren bereit, die im
System genutzt werden und markieren Sie jeden
einzelnen entsprechend Ihres Aufbauplanes.
Programmieren Sie das System jetzt wie in der
PowerMax-Programmieranleitung erklärt (Publikation
DE5450P).
4
auf vielleicht auftauchende

3.4 Montieren des Wandhalters

A. Lösen der Halterung vom Gehäuse
Ein bemerkenswerter Vorteil der PowerMax ist, daß die
Einheit montiert werden kann, ohne das Gehäuse öffnen
zu müssen. Alle Verbindungen und Anschlüsse sind durch
eine rechteckige Öffnung auf der Rückseite erreichbar und
quer über die Rückseite des Gehäuses verlaufen
Kabelkanäle. Schnelles Montieren der PowerMax ist mit
Hilfe einer speziellen Halterung und einem einzigartigen
mechanischen Kuppel-
möglich.
Die Alarmzentrale wird mit der auf der Rückseite
angebrachten Halterung geliefert. Der vordere Verschluß
der Halterung (Abb. 5) ist offen gelassen. Da die
Halterung aber am hinteren Ende mit einem Haken im
Gehäuse befestigt ist, muß einen spezielle Technik ange-
wendet werden, um sie zu lösen. (siehe Abb. 6 und 7).
Abb 6. Lösen der Halterung
Abb 7. Lösen des hinteren Hakens aus dem Verschluß
B. Der Wandhalter
Wenn es Ihnen gelungen ist, die Halterung zu lösen, legen
Sie sie auf einen Tisch und beachten Sie Abbildung 8.
Die oberen und unteren Montage-Öffnungen sind für die
normale Befestigung an der Wand mit Schrauben und
Dübeln bestimmt.
Ein spezielles „Ring und Nocken -Teil ist am unteren Bein
der Winkelhalterung mit Hilfe von 3 abbrechbaren
Verbindungsstücken angebracht. Eine große Dichtung aus
Plastik, die mit der Halterung mitgeliefert wird, muß in den
Ring eingelegt werden, um den Ring an der Wand
befestigen zu können. Wenn sich die Dichtung an ihrem
und Verschlußmechanismus
