AXIS T8412 Benutzerhandbuch Seite 37 AXIS T8412 Benutzerhandbuch Dieses Benutzerhandbuch enthält Anweisungen für die Verwendung des AXIS T8412 Installationsmonitors. Überblick - Seite 38 Batterie - Seite 40 Einschalten - Seite 41 Bilder betrachten - Seite 42 Menüs - Seite 44... -
Seite 38: Überblick

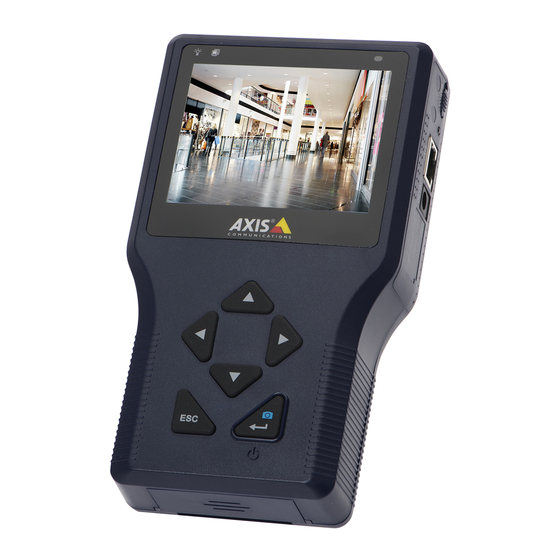

AXIS T8412 Benutzerhandbuch Überblick Das AXIS T8412 ist ein batteriebetriebenes Handgerät, mit dem sich Axis Netzwerk-Kameras und analoge Kameras viel leichter am Installationsstandort installieren lassen. Es ermöglicht die Anzeige von Live-Videobildern von Kameras. Außerdem lassen sich Sichtwinkel und Fokus einer Kamera mit diesem Gerät viel leichter am Installationsstandort einstellen als mit einem Laptop oder entfernten... -
Seite 39: Hardwareübersicht
AXIS T8412 Benutzerhandbuch Seite 39 Hardwareübersicht Touchscreen-Stifthalterung AV-Eingang Datenanzeige (LED) Betriebsanzeige (LED) Lichtsensor LCD-Bildschirm Navigationstasten Schnappschuss ESC-Taste starten/eingeben Ein/Aus Powerbank ein/aus Ladezustand (LED) Anschluss für LAN/PoE-Ausgang CAT5- Kabeltester LAN/PSE-Eingang Netzteilbuchse (Externe Powerbank nicht im Lieferumfang) USB-Steckplatz Micro-SD-Steckplatz... -
Seite 40: Led-Anzeigen
Diese LED leuchtet während des Ladevorgangs der Batterie von AXIS T8412. Batterie Der AXIS T8412 wird von einem Li-Ionen-Akku mit Strom versorgt, der für den Ladevorgang etwa 4 Stunden benötigt und eine Betriebsdauer des AXIS T8412 von bis zu 3 Stunden ermöglicht. -
Seite 41: Einschalten
AXIS T8412 Benutzerhandbuch Seite 41 Einschalten 1. Um AXIS T8412 einzuschalten, schieben Sie zunächst den Netzschalter in die Position “ON” (Ein). 2. Drücken Sie die Starttaste und halten Sie sie 3 Sekunden lang gedrückt. 3. Das Betriebsanzeige leuchtet und auf dem Bildschirm wird eine Fortschrittsanzeige angezeigt. -
Seite 42: Bilder Betrachten
Wenn Sie in die Ansicht zoomen (siehe Digitaler Zoom unten), wird stattdessen die Standardauflösung der Kamera verwendet, um mehr Details darstellen zu können. Sie können jederzeit auf die ESC-Taste auf dem vorderen Bedienfeld von AXIS T8412 drücken, um den Ansichtsbildschirm zu verlassen. - Seite 43 AXIS T8412 Benutzerhandbuch Seite 43 Kameras mit optischem Zoom Bei Kameras mit optischer Fokussierung wird diese folgendermaßen gesteuert: Halten Sie die Navigationstasten O (Nach oben) oder U (Nach unten) gedrückt, um • kontinuierlich optisch heran- oder herauszuzoomen. Drücken Sie die Navigationstasten O oder U und lassen Sie sie wieder los, wenn in kleinen •...
-
Seite 44: Menüs - Hauptmenü
Seite 44 AXIS T8412 Benutzerhandbuch Menüs - Hauptmenü Schaltfläche Funktion Hauptmenü Zurück, die vorherige Seite aufrufen. Eingabe/Speichern, öffnet ein Untermenü oder speichert Einstellungen. PoE-Anzeige Batteriestatus Mit einer Axis-Netzwerk- Kamera verbinden. Bilder einer analogen Kamera , die am AV-Eingang angeschlossen ist... -
Seite 45: Mit Einer Ip-Kamera Verbinden
Standard entsprechen. Tippen Sie auf das Symbol Eingeben/Speichern oder auf die Schaltfläche CONNECT (Verbinden). Das Kamerabild wird auf dem Bildschirm angezeigt. Drücken Sie die Taste "ESC" auf dem vorderen Bedienfeld von AXIS T8412, um die Seite mit der Anzeige zu verlassen. -
Seite 46: Root-Kennwort Konfigurieren
Testen Sie das analoge Videobild, indem Sie den Videoausgang der Kamera über das BNC-Kabel mit dem Videoeingang von AXIS T8412 verbinden. Tippen Sie im Hauptmenü auf das Symbol AV In (AV- Eingang), um das Videosignal auf dem LCD-Bildschirm anzuzeigen. Drücken Sie die Taste "ESC", um zum Menü... -
Seite 47: Power Over Ethernet
3. Auf dem Bildschirm wird eine Übersicht der Kabeladern angezeigt. Power over Ethernet AXIS T8412 versorgt PoE-fähige Netzwerkvideoprodukte von Axis mit Strom aus der Batterie der Einheit oder über einen PoE-Bypass. Tippen Sie auf dieses Symbol, um Power over Ethernet ein- oder auszuschalten. -
Seite 48: Konfiguration
1. Tippen Sie auf das Symbol Setup - IP connection (Konfiguration - IP-Verbindung). Verwenden Sie für die Eingabe von Änderungen in den Feldern den Touchscreen-Stift. AXIS T8412 - Die IP-Adresse kann von einem DHCP-Server abgerufen oder als feste Adresse definiert werden. Grundsätzlich sollte die Standardeinstellung "DHCP"- verwendet werden, auch wenn derzeit kein DHCP-Server über ein Netzwerk zur Verfügung steht. - Seite 49 3. Wenn Sie fertig sind, tippen Sie auf die Schaltfläche Enter (Eingabe/Speichern) und anschließend auf die Schaltfläche Eingabetaste. Hinweis: Wenn AXIS T8412 eine Kamera mit einer IP-Adresse aus einem anderen Subnetz findet, ändert sich automatisch die eigene Adresse, damit eine Verbindung zu dieser Kamera hergestellt werden kann.
- Seite 50 Videoanzeige öffnen, auf der Sie Helligkeit, Schärfe und Kontrast anpassen können. Verwenden Sie die Nach-Oben- und Nach-Unten-Pfeile auf dem vorderen AXIS T8412-Bedienfeld, um in den Elementen zu navigieren, oder tippen Sie auf das Symbol rechts neben der Wertanzeige. Um die Werte zu ändern, drücken Sie auf die Nach-Oben- und Nach-Unten-Pfeilen auf dem vorderen...
-
Seite 51: Schnappschussfunktion
Seite 51 Schnappschussfunktion Schnapschusstaste Im Anzeigemodus für die IP-Kamera können Sie das aktuelle Bild speichern, indem Sie auf dem vorderen AXIS T8412-Bedienfeld auf die Schnapschusstaste drücken. Bearbeiten Nachdem die Schnapschusstaste gedrückt wurde, wird die Seite für die Bearbeitung des Schnapschusses geöffnet. Wählen Sie einen Speicherort für den Schnapschuss aus, indem Sie... - Seite 52 Seite 52 AXIS T8412 Benutzerhandbuch 3. Tippen Sie auf den Dateinamen in der Liste, wenn Sie einen Schnapschuss betrachten möchten. Das Bild wird im Fenster Image Preview (Bildvorschau) angezeigt. Kopieren - Tippen Sie auf das Symbol Copy (Kopieren), wählen Sie den Speicherort aus und •...
-
Seite 53: Systemkonfiguration
Schieberegler "Backlight" (Gegenlicht) bewegen. Ein höherer Wert führt zu einer helleren Darstellung. Firmware-Upgrade - Wenn Sie Ihre AXIS T8412-Firmware mit der letzten Version von der Axis- Website aktualisieren, erhält Ihr Installationsmonitor die neueste verfügbare Funktionalität. Lesen Sie sich vor der Aktualisierung der Firmware stets die Upgrade-Anweisungen und die Release-Notes durch. -
Seite 54: Technische Daten
