Convision Systems CC-5518-B Handbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Convision Systems CC-5518-B

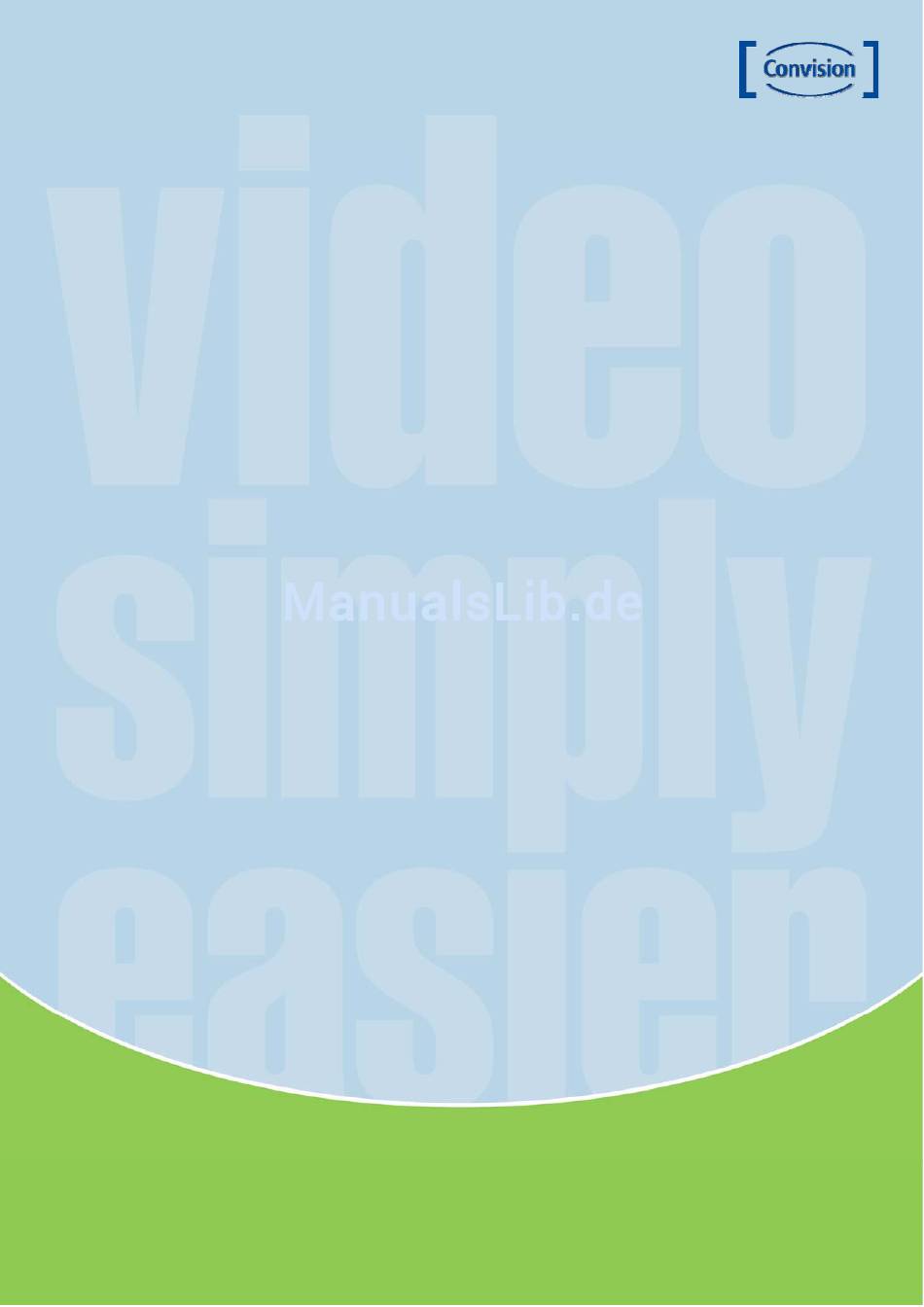

- Seite 1 Handbuch CC-5518-B Stand: November 2011 Convision Systems GmbH www.convision.de...
- Seite 2 Warnung vor gefährlicher elektrischer Spannung. Zur Wartung befolgen Sie bitte die Anweisungen des Handbuches. INFORMATION - Dieses Gerät entspricht den Richtlinien der Kategorie A für digitale Geräte, gemäß § Teil 15 der FCC- Richtlinien und der CE-Richtlinien. Diese Richtlinien dienen dem angemessenen Schutz gegen schädliche Störung wenn das Gerät in einer kommerziellen Umgebung genutzt wird.
- Seite 3 Warnung Die Kamera muss regelmäßig gewartet werden. Kontaktieren Sie bitte einen Spezialisten für die Inspektion. Benutzen Sie bitte Ihre Kamera bei einem Defekt nicht weiter Falls Sie Ihre Kamera bei Rauchentwicklung oder Überhitzung weiterbenutzen, kann ein Brand verursacht werden. Installieren Sie die Kamera nur auf einem haltfähigen Untergrund Bei nicht passendem Untergrund kann es zu Verletzungen kommen.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Beachten Sie Wichtige Schutzvorrichtung Vorsichtsmaßnahmen Eigenschaften 1. Eigenschaften 2. Abmessungen 3. Installation 3.1 Oberflächenhalterung 3.2 Deckeneinbau 4. Kabelverbindungen Kamera Bedienung Menü Einstellungen Voreinstellungen Belichtung White Balance (Weißabgleich Steuerung) Tag / Nacht Bildeinstellungen Spezial EXIT Problembehandlung Spezifikationen... -
Seite 5: Beachten Sie
Beachten Sie Wichtige Schutzvorrichtung 1. Lesen Sie die Anweisungen Lesen Sie bitte alle Sicherheits- und Bedienungsanweisungen bevor Sie das Produkt benutzen. 2. Bewahren Sie die Anweisungen auf Bewahren Sie diese Anweisungen bitte für die Zukunft auf. 3. Zubehör / Accessoires Benutzen Sie kein fremdes Zubehör, es kann Gefahren geben, Schaden verursachen und es entfällt die Garantie. -
Seite 6: Eigenschaften
Eigenschaften Ultra hohe Auflösung Tag/Nacht mit IR Wechselfilter Die klare Bildqualität wurde durch die Unter 0,1 Lux schaltet die Kamera Verwendung eines PIXIM 1/3“ High automatisch in den Schwarz-Weiß Nacht- Sensitivity Digital Sensor erreicht und Modus. Tagsüber läuft die Kamera im garantiert eine horizontale Auflösung von Farbmodus, um optimale Farbbilder zu 690 TV Linien für Farbe und 800 TV Linien... -
Seite 7: Eigenschaften
1. Eigenschaften Hohe Bildqualität (CCD Pixel 270&410k) Schwachstrom- Verbrauch (1.5 W) Hohe Empfindlichkeit (Min. Ablichtung 0.25 Ix: Frame Integration x 8) Rauschabstand 50dB Min by DNR Mini Dome Kamera (IP66) Ø 57 Polycarbonate Dome Cover 2. -
Seite 8: Oberflächenhalterung
3.1 Oberflächenhalterung - Fixieren Sie das Grundgehäuse (BASE HOUSING) am gewünschten Platz mit den gelieferten Schrauben - Stellen Sie den gewünschten Hintergrund ein, indem Sie die Kamerahalterung drehen und bewegen und fixieren Sie es mit dem STOPPER RING. - Stecken Sie die Domeabdeckung (DOME COVER) über das Grundgehäuse und drehen Sie es im Uhrzeigersinn. -
Seite 9: Kamera Bedienung
Kamera Bedienung Menü Setup Menü Voreinstellungen NORMAL INDOOR OUTDOOR Belichtung LENS FOCUS EXPOSURE MODE SENS-UP HIGHLIGHT COLOR ROLL Weißabgleich MANUAL INDOOR OUTDOOR MIDDLE USER HIGH DNR (Digitale Rauschreduzierung) OFF ON Tag & Nacht AUTO COLOR Bildeinstellungen FREEZE GAMMA FLIP COLOR GAIN SHARPNESS Spezial Funktionen CAMERA ID... -
Seite 10: Voreinstellungen
2. Auswählen der einzelnen Punkte mit Hilfe der UP- and DOWN-Tasten. 3. Halten Sie die Taste gedrückt, bis die gewünschte Auswahl erscheint. 4. Wählen Sie 'EXIT' und dann die SETUP -Taste um Ihre Einstellungen zu beenden. Hinweis • .. dieses Zeichen verweist auf ein Untermenü, in welches Sie durch Drücken der SETUP-Taste gelangen. - Seite 11 ● LENS : Diese Funktion wird verwendet, um die Helligkeit des Kamerabildes einzustellen. ● FOCUS : Einstellen des DC und Video-Objektiv Fokus ● Belichtungs-Modus : Auswahl der Belichtungsstärke. ● AGC (AUTO GAIN CONTROL) : je höher der Verstärkungs-Level bei schwacher Beleuchtung eingestellt wird, desto heller wird das Bild, aber desto stärker wird das Bildrauschen.
-
Seite 12: Wdr
● WDR: Wenn das Bild gleiches Licht und dunkle Bereiche hat, unterscheidet die WDR Funktion beide Bereiche. LOW / MIDDLE / HIGH / USER auswählbar White Balance (Weißabgleich Steuerung) Die Bildschirmfarbe kann mit der WHITE BALANCE Funktion eingestellt werden. 1. Bitte wählen Sie 'WHITE BAL' im SETUP Menü mit den UP und DOWN Tasten aus. 2. -
Seite 13: Tag / Nacht
● MANUAL : Wählen Sie "fine-tune" aus, um den automatischen Weißabgleich manuelle nachzujustieren. Die Einstellung des Weißabgleichs erfolgt zuerst über den ATW oder AWB Modus. Danach wechseln Sie bitte in den MANUAL Modus, „fine-tunen“ den Weißabgleich und drücken die SET Taste. Notiz •... -
Seite 14: Bildeinstellungen
Bildeinstellungen Wählen Sie IMAGE ADJ. mit Hilfe der Up- und Down-Tasten aus. ● FREEZE: Friert Bewegungen ein. OFF / ON auswählbar ● FLIP : OFF / HORIZ / VERT / BOTH auswählbar ● SHARPNESS: Wenn Sie diesen Wert erhöhen, wird das Bild stärker und klarer. Der verfügbare Bereich liegt zwischen -8 ~ +8 ●... -
Seite 15: Spezial
Spezial 1. Wählen Sie 'SPECIAL' im SETUP-Menü mit Hilfe der UP- und DOWN-Tasten. 2. Bitte wählen Sie den Modus mit Hilfe der Right/Left Tasten aus. CAMERA ID: Hier können Sie einen gewünschten Kamera Namen vergeben, der dann in der Darstellung erscheint. 1) Bitte wählen Sie 'CAMERA TITLE' mit Hilfe der UP- und DOWN-Tasten. - Seite 16 Wählen Sie die Position der Bezeichnung mit Hilfe der Left und Right Taste. ● VIDEO OUT : Legen Sie mit Hilfe des Cursors das Videosystem fest. - VIDEO STANDARD Wählen Sie zwischen NTSC und PAL, und stellen Sie die Level für Video Synchronisation ein.
- Seite 17 MOTION DETECTION: Mit dieser Kamera ist es möglich, Bewegungen von Objekten in vier frei wählbaren Bereichen auf Ihrem Bildschirm zu beobachten. Die Wörter MOTION DETECTED erscheinen auf dem Bildschirm, wenn eine Bewegung erkannt wurde. Die Kamera erkennt Bewegungen durch Änderungen in den Bildpunkten bzw.
-
Seite 18: Exit
Einstellung der Privatzonen: ㆍWeiss : ermöglicht die Positionierung der PRIVACY-ZONE Blau : ermöglicht die Größenänderung der PRIVACY-ZONE ㆍZur Bestätigung der festgelegten PRIVACY-ZONE halten sie die SET-Taste länger gedrückt. SYNC: Zwei Synchronisations-Modi stehen zur Verfügung, INTERNAL und EXTERNAL LINE-LOCK. Im LINE-LOCK Modus wird das Video Signal zwischen den Kameras ohne einen synchronen Generator synchronisiert. -
Seite 19: Problembehandlung
Problembehandlung Wenn Probleme auftreten verweisen wir auf die nachstehende Auflistung. Falls das Problem weiter besteht, kontaktieren Sie bitte Ihren Fachhändler. Problem Problembehandlung In der Darstellung wird nichts angezeigt. • Prüfen Sie die Stromversorgung. • Prüfen Sie das Video-Signal. • Stellen Sie sicher, dass der Schalter der Blenden-Steuerung auf DC (VIDEO) steht, wenn Sie ein VIDEO(DC) Objektiv nutzen. -
Seite 20: Spezifikationen
Spezifikationen Item NTSC Stromversorgung AC24V/DC12V DC12V AC24V/DC12V DC12V 400mA(AC24V / 500mA 400mA(AC24V / 500mA 650mA (DC12V) 650mA (DC12V) Bildpunkte 758(H) x 540(V) 758(H) x 540(V) Bild Sensor PIXIM 1/3“ High Sensitivity Digital Sensor Scanning System 2:1 Interlace / Progressive Synchronisation INT / LL Sync...
