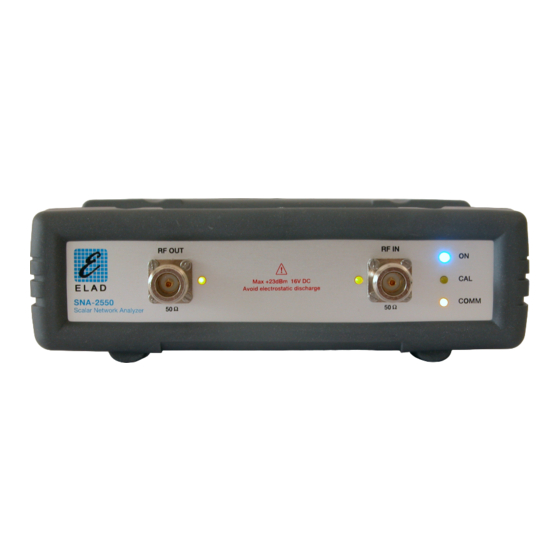

Einführung 1. Einführung Der SNA-2550 ist ein Analysator, der die Impedanzanpassung und die Verstärkung von Kreisen mit einer Nennimpedanz von 50 Ohm messen kann. Die Messung wird ausgeführt durch Erzeugen eines sinoidalen nicht modulierten Signals vorgeschriebener Amplitude und Frequenz, und durch Messen des Eingangssignals zum Empfänger mit einem breitbandigen Detektor.
3. Technische Daten Beschreibung Werte Mess-Vermögen Verstärkung, Impedanzanpassung Frequenzbereich Nennwert 0,4 – 2500 MHz; 0,1 – 2600 MHz mit herabgesetztem Betriebsverhalten Generator-Ausgangspegel von 0 bis -50 dBm in 1 dB-Schritten von 0,4 bis 900 MHz: ± 1 dB Genauigkeit des Generatorausgangspegels Von 900 bis 2500 MHz: ±...
Theoretischer Hintergrund Theoretischer Hintergrund Für solche Leute, die mit den üblichen Übereinkünften für Netzwerk-Analysator- Messungen nicht vertraut sind, geben wir einige Definitionen und theoretische Fassungen an: Definition des in dB ausgedrückten Verhältnisses Spannungsverhältnis: V (dB) = 20 x log (V Leistungsverhältnis: P (dB) = 10 x log (P Definition der Verstärkung (des Gewinns)
Seite 6
Lastimpedanz der vom Konstrukteur angegebene exakte Wert ist. • Minimieren des Risikos von Eigenschwingungen: Nicht exakte Impedanzen können gefährliche Eigenoszillationen oder einen hohen Rauschpegel von Verstärkern hervorrufen. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com e-mail: info@wimo.com...
Beispieltabellen Tabelle mit Spannungs-und Leistungsverhältnissen, angezeigt in dB WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com e-mail: info@wimo.com...
Seite 8
Tabelle des Zusammenhangs mV/dBµV/dBm Tabelle mit Beziehung zwischen VSWR/Reflexionsverlust/Lastwiderstand...
3. Ausführung grundlegender Messungen Zum Ausführen der üblichsten Messungen raten wir Ihnen sich dem folgenden Verfahren anzuschließen: Messungs-Zuordnungen oder Setzwerte-Abruf von „Preset“ (Voreinstellung) 1.1 Klicken Sie auf den Tastknopf „Meas 1“; das öffnet das Untermenü mit den Knöpfen „FORWARD“ (Verstärkung) und „REFLECTED“ (Reflexionsverlust). 1.2 Wählen Sie die gewünschte Messung für Spur 1 (gelb).
Messungen vornehmen wollen. 2.2 Gemäß Ihrer Vorliebe wählen Sie mit den zwei Knöpfen „Start“ und „Stop“ oder „Center“ und „Span“ das Frequenzintervall der Analyse. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com...
3.4 Für passive Einrichtungen nehmen Sie den maximal verfügbaren Pegel (100 dBµV), 3.5 Für aktive Einrichtungen nehmen Sie den Pegel, der aussieht: (Nenn- Ausgangspegel in dBµV des Prüflings) – (Verstärkung in dB). WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com e-mail: info@wimo.com...
4.4 Für passive Einrichtungen nehmen Sie den Minimalwert (0.0 dB). 4.5 Für aktive Einrichtungen nehmen Sie eine Pegel, der gleich ist: (Nennausgangspegel in dBµV des Prüflings) – (110 dBµV). WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com...
Tastknopf. Gehen Sie dann nach dem oben beschriebenen Verfahren vor. 5.5 Zum Tilgen eines Markers vom Bildschirm, klicken Sie auf den entsprechenden Tastknopf einmal (falls aktiv) oder mehrmals. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com...
6.4 Schließen Sie den Prüfling an die Ports des Messgeräts an. Prüflingseingang an den Port RF OUT, Prüflingsausgang an den Port RF IN. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com...
Testgebiet PASS/FAIL dar, das auf der vorab gespeicherten Messung (Maßnahme, Messwert) berechnet wurde (siehe 7.1). Das Testergebnis wird im oberen Teil der Graphik mittels der zwei Etikette Pass Fail angezeigt. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com...
Sie einmal (falls die Messung schon ausgesucht ist) oder zweimal auf den entsprechenden Tastknopf. Mit dem nochmaligen Drücken des Knopfes wird die Messung erneut aktiviert. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com e-mail: info@wimo.com...
Reflexionsverlustes aktiv ist, gestattet die Darstellung der Ergebnisse mit einer dB-Skala (Reflexionsverlustwerte) oder mit VSWR-Werten. Der Knopf hat ein Kipp-Wirkung (mit jedem Drücken wird die Skala geändert). WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com...
Mit dem Knopf „Data – Memory“ kann man eine Messungs-Spur darstellen, die als Differenz zwischen abgespeicherter und Echtzeitmessung erhalten wird. Der Knopf „Data“ erlaubt das Darstellen der Spur nur relativ zur Echtzeitmessung. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com e-mail: info@wimo.com...
Setzen des Frequenzbereichs mit zwei Formen. Das Klicken auf einen Knopf eines Paares ändert die Frequenzanzeige unter der Graphik, ändert automatisch das Format. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com...
Der Knopf „CW enabled“ /“CW disabled“ ermöglicht das Aktivieren (/Deaktivieren der Betriebsart CW (Einfrequenz), wobei das Messgerät einen unmodulierten Träger für speziellen Messzweck erzeugt. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com...
Menü „RX Attenuator“ (Abschwächer, Dämpfungsglied) 6.1 Der Betriebsmodus ist bereit beschrieben worden. Wir raten dazu, nach der grundlegenden Einstellung, zu versuchen 5 oder 10 dB Abschwächung hinzuzusetzen, um zu überprüfen, ob die Verstärkung um mehr als 1 dB variiert. In diesem Fall ist der Empfänger des Messgeräts in Kompression, und das Resultat ist nicht korrekt.
Darstellung von Marker-Werten auf der Graphik. „Marker order“ ordnet die Werte gemäß der Marker-Nummer. „Function oder“ ordnet die Werte gemäß der Messung-Nummer. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com e-mail: info@wimo.com...
Für den Fall, dass das Kalibrierverfahren mit dem Setzen von Spuren auf die 0 dB-Linie scheitert, sollten Sie dieses Verfahren nach Überprüfung der Anschlüsse wiederholen. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com...
Gebrauch in der gleichen Position (nicht der gleichen Frequenz). Mit dem Schließen und Wiederöffnen des Programms rufen Sie automatisch die letzten Setzwerte ab. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com e-mail: info@wimo.com...
Format bitmap aufbewahren, für einen anschließenden Gebrauch als Resultat-Dokument. 11.4 Mit dem Knopf „Marker“ lassen sich Marker-Werte in einer Textdatei mit dem Format „notepad“ aufbewahren. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com e-mail: info@wimo.com...
Menü „RECALL“ (Abrufen) 12.1 Was allein verfügbar ist: Abrufen des Meßsetzwerts relativ zu Frequenz, Marker, erzeugtem Pegel und Eingangsabschwächung. Menü „SPECIAL“ 13.1 Dieses Untermenü ist für eine Sonderfunktion reserviert, wie von manchen Kunden gefordert. Deswegen ist es normalerweise nicht aktiv.
14.1 Die Knöpfe „Demo 1“ und „Demo 2“ rufen abgespeicherte Graphik auf, die nur für den Modus DEMO benutzt wird. Bei normalem Betrieb sind sie nicht aktiv. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com...
So können Sie den Ausgangspegel eines Generators oder eines Oszillators messen. Falls es verschiedene Frequenzkomponenten hat, könnte das Einfügen eines passenden Filters die Messung jeder einzelnen Komponente ermöglichen. WiMo Antennen und Elektronik GmbH Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11 http://www.wimo.com e-mail: info@wimo.com...
Seite 29
Vorschläge für das Vorbereiten eines Testtisches (Prüfbank) Obwohl das Messgerät für den Gebrauch ohne Probleme konstruiert ist, können kritische Messungen bedeutende Meßfehler verursachen, falls Sie sich nicht einiger Tricks bedienen: A. Der Port RF IN ist ein sehr breitbandiges Meter. Deswegen wird jedwedes Signal gemessen und kann die Ergebnisse abändern.
