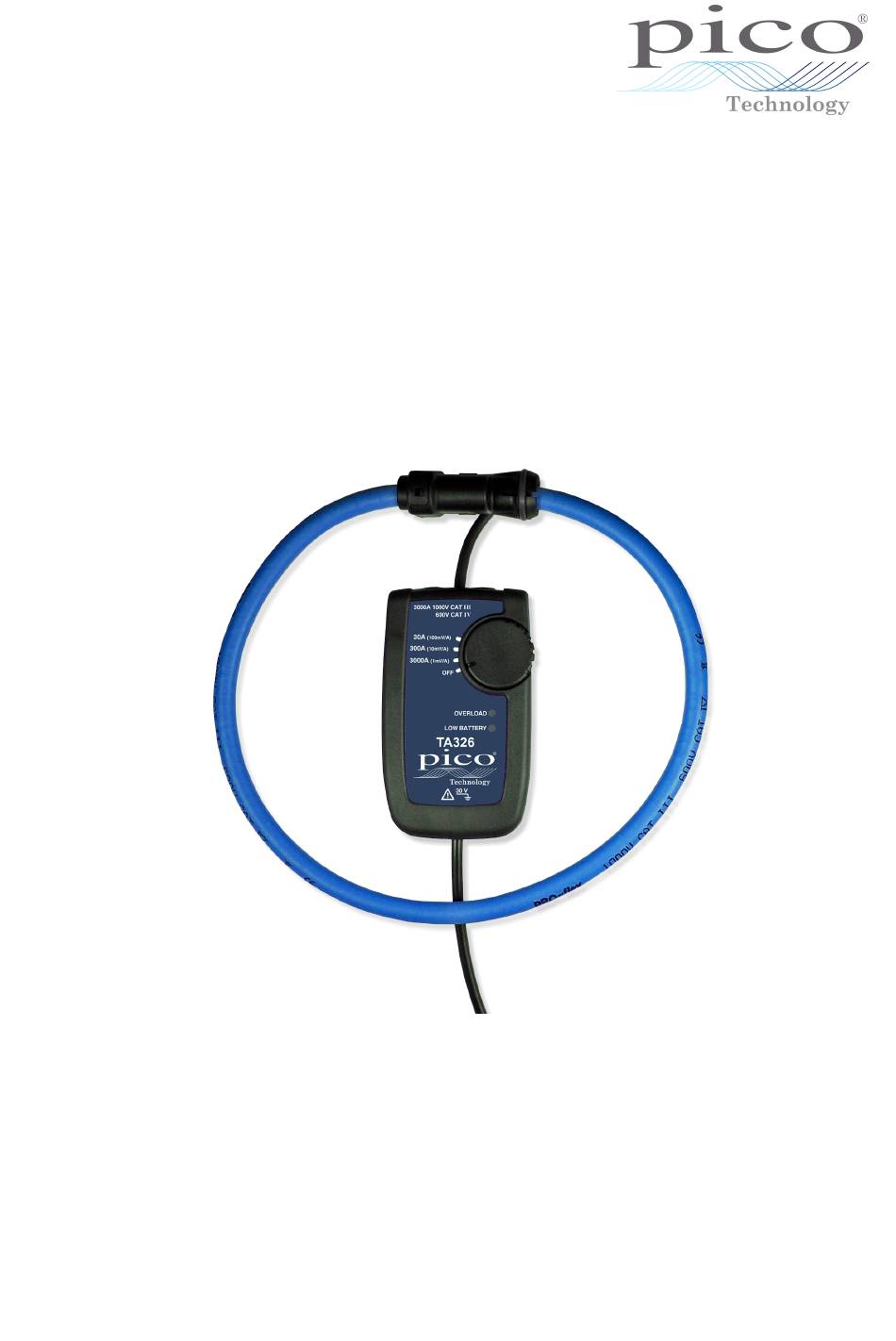

- Seite 25 TA325 / TA326 AC Stromfühler Bedienungsanleitung...
- Seite 26 ______________________________________________________________ Vielen Dank für den Kauf dieses Produktes! Aus Gründen der Sicherheit und der bestmöglichen Verwendung dieses Gerätes bitten wir Sie die Bedienungsanleitung sorgfältig zu lesen. Inhaltsverzeichnis 1 SICHERHEITSHINWEISE ........... 2 2 EINLEITUNG ............. 4 3 TECHNISCHE DATEN ..........5 4 BEDIENUNG ..............
-
Seite 27: Sicherheitshinweise
______________________________________________________________ SICHERHEITSHINWEISE Die folgenden Symbole befinden sich auf den Produkten: Achtung! Bedienungsanleitung beachten Doppelte/Verstärkte Isolierung Anbringen oder Entfernen Produktes STROMFÜHRENDEN Leitern zusätzlichen Schutzvorkehrungen. “Zusätzliche Schutzvorkehrungen” können sein: Stromkreis strom- und spannungsfrei schalten Tragen Schutzkleidung, für Arbeit Hochspannung geeignet ist Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Zur Entsorgung wenden Sie sich bitte an geeignete Stellen. - Seite 28 ______________________________________________________________ Lesen Sie, Verwendung dieses Produktes, alle Anweisungen vollständig. Zur Vermeidung von elektrischem Schlag: • Vorsicht beim Anbringen und Verwenden dieses Produktes; hohe Ströme und Spannungen können am Messkreis anliegen. • Dieses Produkt darf nur von qualifiziertem Personal verwendet werden, unter Einhaltung geeigneter Schutzvorkehrungen. •...
-
Seite 29: Einleitung

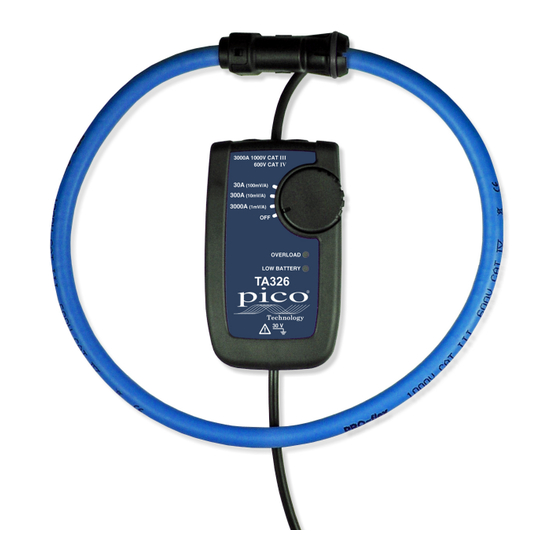

______________________________________________________________ EINLEITUNG Die TA325 (Dreiphasig) und TA326 sind AC Stromfühler, die auf Rogowski-Prinzip basieren. können Wechselstrommessung bis zu 3000 A eingesetzt werden, falls Sie an ein geeignetes Oszilloskop, Aufzeichnungsgerät oder Datenlogger angeschlossen werden. Der flexible Messkopf ermöglicht eine Strommessung auch an schwer zugänglichen Stellen. -
Seite 30: Technische Daten
Überstrom Angezeigt durch rote LED Gehäuse Material ARNITE T06-200SNF, UL94 V0 Schutzgrad IP40 Abmessungen 110 (l) x 65 (w) x 23 (d) mm Ausgangsanschlüsse TA325: 0.5 m Koaxialkabel abgeschlossen mit drei BNC-Sicherheitsstecker TA326: 0,5 m Koaxialkabel abgeschlossen mit Sicherheits-BNC-Stecker _______________________________________________________________... - Seite 31 ______________________________________________________________ Messkopf Messkopflänge 610 mm (24”), doppelt isoliert Messkopfquerschnitt 9,9 mm (0,39”) Verbindungskabel 2 m (78.7“), Messkopf zum Gehäuse Material Alcryn 2070NC, LATI LATENE 7H2W V0 Schutzgrad IP65 Allgemeine Angaben Betriebstemperatur -20 °C bis +65 °C (-4 °F bis +149 °F) Lagertemperatur -40 °C bis +75 °C (-40 °F bis +167 °F) Luftfeuchte...
-
Seite 32: Bedienung
Messkopf am stromführenden Leiter befindet oder der Ausgang mit einem Anzeigegerät verbunden ist. Niemals das Gerät ohne Batteriefachdeckel verwenden. Die TA325 und TA326 benötigen zum Betrieb zwei AA MN1500 LR6 Alkali-Batterien. Das Batteriefach ist über die Rückseite des Elektronikgehäuses zugänglich. -
Seite 33: Externe Stromversorgung
______________________________________________________________ EXTERNE STROMVERSORGUNG Optional kann eine externe Stromversorgung mit den TA325 und TA326 verwendet werden. Erforderlich ist eine stabilisierte Versorgung von 3 VDC mit einer Strombereitstellung von mindestens 100 mA. Die Stromversorgung muss mit einem 2,1 mm / 5,5 mm (0,08’’/0,219’’) Netzgerätestecker (innen negativ) abgeschlossen sein. -
Seite 34: Bedienung
______________________________________________________________ Verwenden Sie immer geeignetes Zubehör zum Schutz des Körpers. Verwenden Sie den flexiblen Stromfühler nicht and blanken Leitern ohne entsprechend ausgelegte Schutzkleidung für Hochspannung zu tragen. BEDIENUNG Um das Gerät einzuschalten, stellen Sie den Drehschalter von der Stellung “OFF” (Aus) auf den gewünschten Messbereich. Falls der Wert des zu messenden Stromes nicht bekannt ist, wählen Sie zuerst den größten Messbereich und reduzieren in dann entsprechend. -
Seite 35: Wartung
Verbindungskabel flexiblen Messkopf Beschädigungen. Zur Vermeidung von elektrischem Schlag halten Sie die TA325 / TA326 sauber und frei von Verschmutzung der Oberfläche. Verwenden Sie Isopropyl-Alkohol, um das Elektronikgehäuse und den Messkopf zu reinigen. Stellen Sie sicher, dass vor Verwendung der flexible Messkopf, das Verbindungskabel und das Elektronikgehäuse trocken sind.
