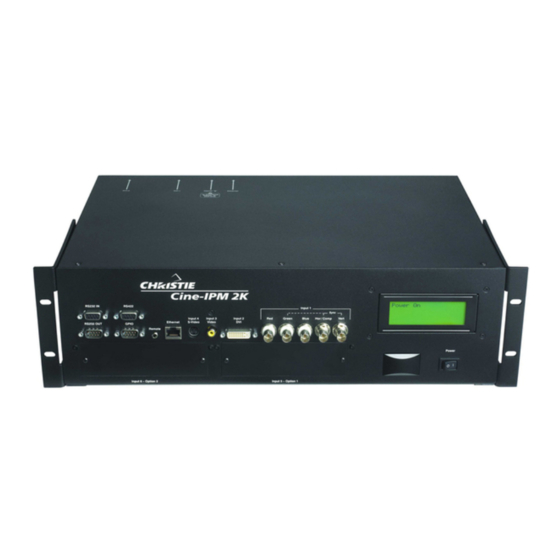

Christie Cine-IPM 2K Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Cine-IPM 2K
S E T U P G U I D E
020-100093-01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Christie Cine-IPM 2K

Inhaltszusammenfassung für Christie Cine-IPM 2K

  • Seite 1 Cine-IPM 2K S E T U P G U I D E 020-100093-01...

  • Seite 3: Inhaltsverzeichnis

    Cine-IPM 2K SETUP GUIDE Inhaltsverzeichnis Abschnitt Inhalt Seite Einführung Beschreibung ....................1-1 Komponentenliste .....................1-2 Kaufnachweis und Kundendienst ..............1-2 Ethernet-Einstellungen des Produkts ..............1-3 Installation und Installation ......................2-1 Einrichtung Quellen anschließen..................2-7 DVI-Ausgänge anschließen ................2-11 Kommunikation anschließen ................2-13 Einrichten des TPC zur Quellenauswahl ............2-16 Verknüpfung mehrerer...

  • Seite 5: Einführung

    Anzeigeauflösung von 2048 x 1080 Bildpunkten aus, welche mit dem CP2000 (Voreinstellung) oder einer der 4 weiteren Anzeigeauflösungen übereinstimmt. Das Cine-IPM 2K ist für die Rack-Montage ausgelegt und kann direkt in das Rahmengestell des Projektors oder in einen 19-Zoll-Einbaurahmen eingebaut oder als Tischgerät einzeln eingesetzt werden.

  • Seite 6: Kommunikation Und Diagnose

    Serviceinformationen sind für Servicetechniker erhältlich. Sollten Probleme mit diesem Produkt auftreten, bei denen Sie Unterstützung benötigen, wenden Sie sich bitte an Ihren Händler oder an eine der Christie- Servicestellen, die auf der Rückseite dieser Anleitung aufgelistet sind. Füllen Sie nach dem Kauf des Produkts das unten stehende Formular aus und bewahren Sie dieses bei Ihren Unterlagen auf.

  • Seite 7: Ethernet-Einstellungen Des Produkts

    Ethernet- IPM 2K festgelegt: Einstellungen Werksseitig eingestellte Ethernet-Einstellung des Produkts des Produkts Voreingestelltes Gateway entfällt DNS-Server entfällt Cine-IPM 2K Adresse 0.0.0.0 (Der DHCP-Server weist automatisch eine IP- Adresse zu) Subnetz-Maske 255.255.255.0 (fest) Cine-IPM 2K SETUP GUIDE 020-100093-01 Rev 1. (03/08)

  • Seite 9: Installation Und Einrichtung

    In diesem Abschnitt wird erklärt, wie Sie ihr Cine-IPM 2K installieren, verbinden und in Betrieb nehmen. Weitere Einzelheiten zum Betrieb finden Sie in der Betriebsanleitung. Führen Sie die folgenden Schritte aus, um das Cine-IPM 2K auf der Rückseite Installation des CP2000-Rahmengestells einzubauen.

  • Seite 10: Quellen Anschließen

    Kabelausleitung geführt werden können. Befestigen Sie hierzu die Haltebügel des Cine-IPM 2K in der vorderen Position (siehe Abbildung 2.2). Alternativ hierzu können Sie die Haltebügel an die hintere Position am Cine-IPM 2K anbringen, wodurch die Vorderseite zugänglich bleibt und bündig mit der Rückseite des Rahmengestells des CP2000 abschließt.
  • Seite 11 *HINWEIS: Eine zusätzliche Videoquelle ist nur bei Modellen mit BNC- Steckverbindungen an und kann nicht bei früheren EINGANG 3 verfügbar Christie-Modellen benutzt werden, die an diesem Eingang einen RCA- Steckverbinder besitzen. Führen Sie die Enden der Kabel bei einem nach hinten versetzt eingebautem Gerät...
  • Seite 12 Abschnitt 2: Installation & Einrichtung Abbildung 2.4. Standard-DVI-Verbindung für einen 8-Bit-Ausgang des CP2000 Cine-IPM 2K SETUP GUIDE 020-100093-01 Rev 1. (03/08)

  • Seite 13: Kommunikation Anschließen

    Sie im Abschnitt 2.3 DVI-Ausgänge anschließen. Schritt 5 Kommunikation anschließen Alle Funktionen des Cine-IPM 2K können über die Tastensteuerung ausgeführt werden. Sie können die Tastensteuerung als Infrarot-Fernbedienung verwenden oder diese direkt über das Fernbedienungskabel mit der Vorderseite des Cine- IPM 2K verbinden (eine kabelgebundene Konfiguration ist dann erforderlich, wenn das Cine-IPM 2K dauerhaft in das Rahmengestell eingebaut wurde).

  • Seite 14: Einrichten Des Tpc Zur Quellenauswahl

    SCHRITT 10 Schließen/Verriegeln Sie die Türen des Rahmengestells. Ist die Installation des Cine-IPM 2K abgeschlossen, ist kein weiterer Zugang zum Innenraum des Rahmengestells mehr erforderlich. Beachten Sie, dass Sie bei einem nach hinten versetzten Cine-IPM 2K, wodurch der Zugang erschwert wird, der Hauptschalter des Cine-IPM 2K stets auf „Ein“...
  • Seite 15 Abschnitt 2: Installation & Einrichtung Alle Quellen werden an der Vorderseite des Cine-IPM 2K angeschlossen. Siehe Quellen Abbildung 2.7. Um eine weitere Quelle zu einem nach hinten versetzten Cine- anschließen IPM 2K hinzuzufügen, welches sich in einem CP2000 befindet, dürfen die Türen des Rahmengestells nur durch einen qualifizierten Servicetechniker geöffnet...
  • Seite 16 EINGANG 1 EINGANG 2 optionale digitale Schnittstelle, die in oder eingebaut ist. 3) Unter EINGANG 5 dem Softwarestand V1.1 können keine digital verschlüsselten Quellensignale (HDCP) verarbeitet werden und infolgedessen wird kein Inhalt angezeigt. Cine-IPM 2K SETUP GUIDE 020-100093-01 Rev 1. (03/08)
  • Seite 17 Abbildung 2.9. Anschließen einer YPbPr-Quelle Video ermöglichen den gleichzeitigen Anschluss einer EINGANG 3 EINGANG 4 Composite-Videoquelle ( ) und einer S-Videoquelle ( EINGANG 3 EINGANG 4 Siehe Abbildung 2.10. Abbildung 2.10. Composite-Video und/oder S-Video anschließen Cine-IPM 2K SETUP GUIDE 020-100093-01 Rev 1. (03/08)

  • Seite 18: Extra Video

    Videoquellen umschalten. EINGANG 3 EINGANG 4 3) Eine zusätzliche Videoquelle ist nur bei Modellen mit BNC-Steckverbindungen und kann nicht bei früheren Christie-Modellen benutzt EINGANG 3 verfügbar werden, die an diesem einen RCA-Steckverbinder besitzen. EINGANG 3 Abbildung 2.11. Anschluss einer zusätzlichen Videoquelle an Eingang 1 Wahlweise erhältliche...

  • Seite 19: Auswahl Des 8-Bit- Oder 10-Bit-Modus

    10-Bit-Format an ein einzelnes CP2000 ausgeben, welches mit einem Cine-IPM 2K verbunden ist. Dies ist oben in Abbildung 2.12D dargestellt. Der 10-Bit- Ausgang des Cine-IPM 2K wird auf die beiden DVI-Anschlüsse aufgeteilt, wobei die höherwertigen 8 Bits und die übrigen 2 niederwertigen Bits...
  • Seite 20 BEISPIEL 10-BIT) 4. Stellen Sie ebenso im Menü Custom des TPC den Wert „Data Format“ so ein, dass er mit dem in Schritt 2 am Cine-IPM 2K ausgewählten Format übereinstimmt. HINWEIS: Wenn Sie zwei Anzeigegeräte am Cine-IPM 2K angeschlossen haben, sind beide 8-Bits an den Ausgängen identisch, und der 10-Bit-Modus steht hier...

  • Seite 21: Kommunikation Anschließen

    Abschnitt 2: Installation & Einrichtung Als Alternative zur Tastensteuerung und/oder dem TPC können Sie auch einen Kommunikation PC oder ein anderes Steuergerät zur Kommunikation mit dem Cine-IPM 2K anschließen verwenden. Über den PC oder das Steuergerät werden die Daten über die seriellen Schnittstellen (2 Arten), Ethernet oder der GPIO-Kommunikation ausgetauscht.
  • Seite 22 Schnittstelle des Cine-IPM 2K nicht benutzen. Die Spannungspegel dieses Signals könnten ansonsten alle inkompatiblen Geräte beschädigen. Ethernet-Kommunikationen Sie können das Cine-IPM 2K an ein Ethernet-Netzwerk mit anderen Geräten wie beispielsweise Steuergeräte und weitere Projektoren anschließen. Verbinden Sie 2-14 Cine-IPM 2K SETUP GUIDE...

  • Seite 23: Der Gpio-Anschluss

    2) Der Download neuer Software auf den Projektor wird über Ethernet nicht unterstützt. Abbildung 2.17. Verbindung zu einem Ethernet-Netzwerk Wird das Cine-IPM 2K mit einem Ethernet-Netzwerk verbunden, so wird in der Regel vom jeweiligen DHCP-Server eine gültige IP-Adresse automatisch zugewiesen. Falls in Ihrem Netzwerk kein DHCP-Server vorhanden ist oder wenn Sie für das Cine-IPM 2K eine bestimmte statische IP-Adresse verwenden...

  • Seite 24: Quellenauswahl

    Cine-IPM 2K kommunizieren können und umgekehrt. Die ASCII-Befehle, die über die standardmäßigen, seriellen Schnittstellen gesendet werden, können im Speicher des Cine-IPM 2K angelegt werden. Diese können dort aufgrund bestimmter eingehender oder ausgehender Signale am GPIO und der Programmierung der GPIO-Anschlüsse eine Serie von Ereignissen auslösen.
  • Seite 25 Abschnitt 2: Installation & Einrichtung Quellenauswahl am TPC erforderlich. 3) Momentan kann das TPC nur zur Umschaltung der Quellen genutzt werden, nicht jedoch für Kanäle. 1. Stellen Sie sicher, dass Ihr CP2000 und Cine-IPM 2K ordnungsgemäß über die beiden -Anschlüsse verbunden sind. Ansonsten können DVI- RS232 „B“...

  • Seite 26: Verknüpfung Mehrerer Cine-Ipm 2Ks

    Abschnitt 2: Installation & Einrichtung Abbildung 2.20. Konfiguration des TPC für die Quellen des Cine-IPM 2K (BEISPIEL) • Festlegen von : Stellen Sie diesen Wert auf „2048 x 1080 No SCREEN Crop“, um die vollständige Anzeigefläche des Projektors zu nutzen.
  • Seite 27 -Anschluss des nächsten RS422 RS232 IN Cine-IPM 2Ks der Verbindungskette verbinden. Verbinden Sie alle weiteren Cine-IPM 2Ks auf die gleiche Weise, bis Sie das letzte Cine-IPM 2K der Verbindungskette erreicht haben, wodurch das letzte einen noch Cine-IPM 2K offenen RS232 OUT-Anschluss hat.
  • Seite 28 Ethernet-Netzwerk zu verbinden, verwenden Sie normale CAT5- Kabel und verbinden Sie den Ethernet-Anschluss an der Vorderseite eines jeden Cine-IPM 2K mit einem Hub des jeweiligen Netzwerks. Eine Steuerung oder ein PC muss ebenfalls an den Hub angeschlossen werden. Siehe Abbildung 2.23.

  • Seite 29: Kommunikation Mit Bestimmten Ports

    „Separate“ (Separat) unter „Network Routing“ (Netzwerk-Routing) im Menü Communications (Kommunikation). Verwenden Sie beispielsweise ein RS422- Steuergerät, so kommuniziert dieses Gerät nur mit dem Cine-IPM 2K, mit dem es verbunden ist, es sei denn, Sie ändern die Einstellung auf „RS232 and RS422 Joined“...

  • Seite 30: Kommunikation Mit Allen Anschlüssen

    „All Joined“ (Alle verknüpft) ein. Diese Konfiguration ist dann hilfreich, wenn Sie ein Nicht-RS232-Steuergerät mit der RS232-Verbindung, die zwischen diesen Cine-IPM 2K zur Verfügung steht, verwenden. Sie können z. B. ein RS422-kompatibles Steuergerät und einen an das Ethernet angeschlossenen PC in einem Netzwerk von Cine-IPM 2Ks verwenden, die über ihre RS232 in/out-...

  • Seite 31: Umstellung Der Tastensteuerung

    (RS232 oder RS422) angeschlossen ist, eine dreistellige Projektor-Nummer zuweisen – 001, 002, 003 usw. Anhand dieser Nummern können Sie dann direkte, serielle Befehle an einen einzelnen Cine-IPM 2K senden, anstatt den Befehl in das gesamte Netzwerk zu senden. Umfassende Informationen, wie Sie eine Projektor-Nummer zuweisen und verwenden können, finden Sie im Abschnitt 3.6...

  • Seite 33: Funktionen Der

    Die Infrarot-Fernbedienung kann mit dem beiliegenden Kabel zu einer Tastensteuerung kabelgebundenen Tastensteuerung umfunktioniert werden. Das Kabel wird direkt in den jeweiligen Anschluss an der Vorderseite des Cine-IPM 2K eingesteckt. Zusätzlich müssen Sie im Menü Communications (Kommunikation) die Option „Wired Keypad” (kabelgebundene Tastensteuerung) auswählen. Die Verwendung der kabelgebundenen Tastensteuerung ist dann sinnvoll, wenn die Beleuchtungsverhältnisse die Infrarot-Signale beeinträchtigen können oder wenn...
  • Seite 34 Halten Sie die Pfeiltasten gedrückt, um eine kontinuierliche Einstellung/Bewegung in eine Richtung zu erzielen. Pausieren Sie bei seriellen Netzwerken kurz zwischen den Einstellungen, um zu gewährleisten, das weiter entfernt stehende Cine-IPM 2Ks mit den gesendeten Befehlen „Schritt halten“ können. Cine-IPM 2K SETUP GUIDE 020-100093-01 Rev 1. (03/08)

  • Seite 35: Befehle Der Tastensteuerung

    Abschnitt 3: Funktionen der Tastensteuerung & Fehlerzustände Wenn Sie eine Taste drücken, während das Cine-IPM 2K noch dabei ist, den vorherigen Befehl zu verarbeiten, wie z. B. beim Einschalten, hat der zweite Tastendruck evtl. keine Auswirkung. Befehle der Tastensteuerung Die einzelnen spezifischen Tastenbefehle sind nachfolgend erklärt:...
  • Seite 36 Kanal Chan Betätigen Sie diese Taste, um eine bestimmte Quelleneinrichtung (Kanal) zu wählen, die im Speicher des Cine-IPM 2K definiert und gespeichert ist. Sobald Sie eine 2-stellige Kanalnummer eingeben (oder bei Anzeige einer Liste diese markieren und dann drücken), wird die Anzeige automatisch geändert und gemäß...

  • Seite 37: Helligkeit

    Einstellung (schwarz) und der maximalen Einstellung (weiß) für alle Signale dargestellt werden, eingestellt. Die richtige Einstellung hilft die optimalen Schwarz- und Weißeinstellungen beizubehalten und gewährleistet einen glatten Übergang für die Zwischenwerte der Farbtöne. Im Cine-IPM 2K SETUP GUIDE 020-100093-01 Rev 1. (03/08)

  • Seite 38: Funktion-Taste

    Zusammengefasst, ein gut eingestellter Gamma-Wert verbessert den Kontrast und erhält zugleich die Details in den schwarzen Bereichen. Menü Gamma Betätigen Sie , um in das Menüsystem des Cine-IPM 2K zu gelangen oder Menu dieses wieder zu verlassen. OSD (On-Screen-Display) Betätigen Sie , um das Menüsystem des Cine-IPM 2K während dem...
  • Seite 39 , um auf ein bestimmtes Cine-IPM 2K innerhalb einer Gruppe Proj zuzugreifen oder, um dieses zu bestätigen, wenn das lokale Cine-IPM 2K auf Empfang ist. Die Nummer im Fenster „Enter Number“ (Nummer eingeben) gibt an, welcher Cine-IPM 2K derzeit auf die Befehle reagiert, ebenso entspricht diese Nummer der Projektornummer, die im Menu Preferences-Menü...

  • Seite 40: Fokus Der Linse, Zoom Und Shift (Umschalt-Taste)

    Abschnitt 3: Funktionen der Tastensteuerung & Fehlerzustände übrigen Cine-IPM 2K muss OFF (deaktiviert) sein. Siehe auch Abschnitt 2.7 Umstellung der Tastensteuerung sowie 3.6 Einstellen der Systemparameter und erweiterte Einstellmöglichkeiten. Eingabe Betätigen Sie (oder auf der Standard-Tastensteuerung), um eine Enter markierte Option auszuwählen, ein Kontrollkästchen umzuschalten oder eine Parametereinstellung zu akzeptieren und zum vorherigen Menü...

  • Seite 41: Fehlerzustände

    Abschnitt 3: Funktionen der Tastensteuerung & Fehlerzustände Gelegentlich kann bei einem Cine-IPM 2K ein Fehlerzustand eintreten, der den Fehlerzustände normalen Betrieb unterbricht. Ein solcher Zustand kann durch eine ungültige Tastensteuerungseingabe, einen Eingangssignalfehler (kommt am häufigsten vor) oder einen Systemfehler verursacht werden. Die Art und Weise, auf die der Benutzer auf Fehlerzustände aufmerksam gemacht wird, ist im Menu...

  • Seite 42: Statusanzeige

    Sollte eine solche Meldung erscheinen, überprüfen Sie die im Status-Menü gezeigten Frequenzen. Sind diese korrekt, dann kann das Signal nicht richtig vom Cine-IPM 2K erkannt werden. Bei manchen PCs können Sie die Einstellungen evtl. ändern, um ein kompatibles Signal zu erzeugen.
  • Seite 43 Setzen Sie ggf. Ihr System zurück, indem Sie es aus- und wieder einschalten (ggf. zusätzlich abkühlen). Für detaillierte Informationen den RS232 IN-Anschluss kontrollieren. Wenden Sie sich an Ihren Händler/Hersteller, wenn das Problem weiterhin auftritt. In der Cine-IPM 2K Anzeige sollten nur die aufgelisteten Fehlercodes erscheinen.

  • Seite 45: Wartung

    Sicherheitsvorkehrungen aufmerksam durchlesen und verstanden haben, bevor Sie das Cine-IPM 2K in Betrieb nehmen. Etiketten und Markierungen Beachten und befolgen Sie die am Cine-IPM 2K angebrachten Warnhinweise und Anweisungen. Ein Ausrufezeichen in einem gleichseitigen Dreieck weist auf zugehörige Bedienungs- und Wartungshinweise in der Dokumentation hin, die dem Projektor beiliegt.

  • Seite 46: Optimale Kühlung

    Steckdosen, die in der Nähe des Projektors liegen oder positionieren Sie den Projektor so, dass niemand über die Kabel stolpern kann bzw. keine Gegenstände darauf fallen oder abgestellt werden. Betreiben Sie den Cine-IPM 2K niemals, wenn ein Netzkabel in irgendeiner Form beschädigt ist.

  • Seite 47: Fehlerbehebung

    Anweisungen als Unterstützung zur Fehlersuche. Wenn Sie die Probleme nicht selbst lösen können, bitten Sie Ihren Händler um Hilfe. HINWEIS: 1) Um eine „mögliche Fehlerursache“ zu diagnostizieren, darf das Gehäuse des Cine-IPM 2K nur von einem qualifizierten Servicetechniker geöffnet werden. 2) Weitere Information finden Sie auch im Abschnitt 7 in der Betriebsanleitung des CP2000.

  • Seite 48: Anzeigen

    Bildpunkten, um den ursprünglichen Anzeigebereich des CP2000 zu verwenden. Symptom Die Eingänge können nicht über das TPC ausgewählt werden URSACHE/ABHILFE: 1. Überprüfen Sie, dass das Cine-IPM 2K mit dem RS232-B-Anschluss des Projektors verbunden ist. Symptom Das Bild erscheint „zusammengedrückt“ oder vertikal in die Mitte der Leinwand gedehnt.
  • Seite 49 1. Die Blanking-Einstellungen überprüfen. 2. Fehlen im Bild noch eingehende Daten, die Bildgröße auf den im Projektor zur Verfügung stehenden Anzeigebereich reduzieren. 3. Gewährleisten Sie, dass Sie nicht den „Cinema-Processing-Pfad“ des CP2000 verwenden. Cine-IPM 2K SETUP GUIDE 020-100093-01 Rev 1. (03/08)
  • Seite 50 Größeneinstellung soweit, dass das angezeigte Bild in den Anzeigebereich passt, oder reduzieren Sie die vertikale Bildrate des Eingangssignals am Cine-IPM 2K. Gewährleisten Sie, dass Sie nicht den „Cinema-Processing- Pfad“ des CP2000 verwenden. 6. Überprüfen Sie die Einstellungen des TPC, sodass die Quelle und das Ausgabegerät auf eine Bildgröße von 2048 x 1080 Bildpunkten eingestellt...
  • Seite 51 7. Falls Sie computergenerierte Bilder verwenden, müssen Sie überprüfen, dass die Grafikkarte des Computers die ausgewählte Auflösung verarbeiten kann und diese innerhalb der Eingangsbandbreite des Cine-IPM 2K liegt. 8. Der Inhalt mancher ausgestrahlten Materialien kann sehr viel Rauschen enthalten. Versuchen Sie dieses über die Rauschunterdrückung-Funktion des Cine-IPM 2K zu reduzieren.
