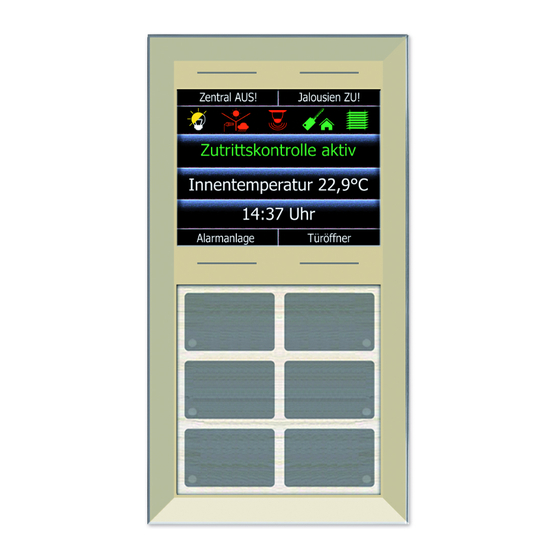

LCN-GT10D
®
Sensor-Tastenfeld mit 10 Tasten, 2,8" TFT-Farbdisplay, Zeitschaltuhr und
Temperatursensor
Das LCN-GT10D (LCN-GTS10D) ist ein 10-fach
Sensor-Tastenfeld mit Display für den I-Anschluss eines
beliebigen LCN-Moduls ab Version 140719 (Juli 2010).
Mit dem integrierten Temperatursensor eignet sich der
Taster zur Temperatur-Regelung.
®
Ein Corona -Lichtkranz mit weißen LEDs dient der
dekorativen Akzentbeleuchtung und als dezentes
Orientierungslicht, so dass es sich auch bei geringem
Umgebungslicht komfortabel bedienen lässt.
Außerdem verfügen die unteren 6 Tasten über eine blaue
Hinterleuchtung. Eine in jede der 6 Tasten integrierte
Status-LED kann beliebig gesteuert werden oder auf
Statusmeldungen reagieren.
Die insgesamt 10 kapazitiv arbeitenden Sensorflächen
sind hinter einer 5 mm (3 mm) starken Glasfront angeord-
net. Eine leichte Berührung der Oberfläche genügt, um
Funktionen auszulösen.
Die Beschriftung der 6 unteren Sensorflächen erfolgt
individuell per Folie - jederzeit problemlos änderbar.
Installationsanleitung
LCN-GTS10D
®
1
2
Auto EIN/AUS
Fenst. AUF/ZU
GARAGE
Mo 31.12.2019 11:55:59
Jalousieautomatik ein
Außentemperatur 17,4°C
Temp. -
Temp. +
3
4
5
6
(D1)
(D2)
L1
L2
7
8
(D3)
(D4)
L3
L4
9
10
(D5)
(D6)
L5
L6
1
