Inhaltszusammenfassung für Bartscher 480

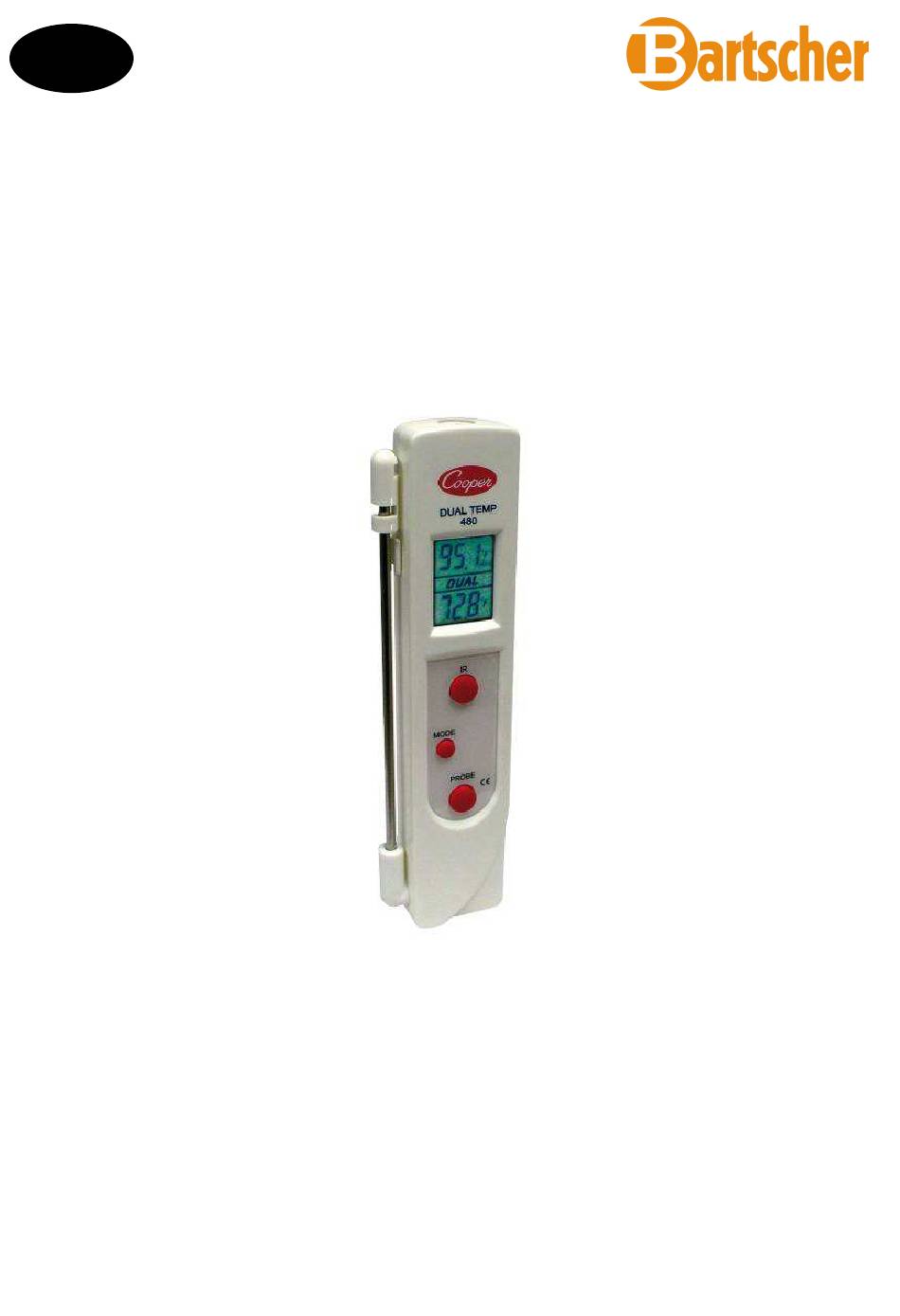

- Seite 1 D/A/CH Thermometer 480 zur Infrarot-Oberflächenmessung und Kerntemperaturmessung 292.480...
- Seite 2 Beschriftung Verpackung Rückseite • IR Messbereich: -27 bis 428°F (-33 bis 220°C) • Genauigkeit: ±4°F (2°C) oder ±2% der Ablesung, je nachdem, welcher Wert größer ist • Emissionsvermögen: 0,95 ab Werk, in 0,1er-Schritten einstellbar bis 1 • Messbereich Thermoelement: -67 bis 626°F (-55 bis 330°C) •...
- Seite 3 ③ Infrarot-Linse ⑧ Clip ④ Infrarot- ① Einstechfühler Ablesung ⑤ Einstech- Fühler-Ablesung ⑥ ② Modus Messabfrage (Infrarot) ⑦ Messabfrage (Einstechfühler) Bedienungsanleitung Das Thermometer ist ein kontaktfreies Infrarot-Thermometer mit Thermoelement-Einstechfühler. Sie können immer nur in einen Modus schalten, diesen aber jederzeit ändern. Drücken der Messabfragetaste Infrarot ⑥: aktiviert umgehend die •...
- Seite 4 Die kontaktfreie Infrarot-Thermometer-Funktion (IRT Modus) Richten Sie das Thermometer mit ③ auf das zu messende Objekt und drücken Sie die Taste ⑥, um die Oberflächentemperatur anzuzeigen. Das Ziel-Distanz-Verhältnis beträgt 1:1. Daher sollte das Thermometer so nah wie möglich an das Zielobjekt gehalten werden. MINIMUM ODER MAXIMUM MODUS Das Thermometer zeigt während des Messvorgangs solange entweder den Minimal- oder den Maximalwert der Messung an, bis die Taste ②...
-
Seite 5: Lagerung, Reinigung
EMISSIONSVERMÖGEN Das Infrarot-Thermometer hat ein Emissionsvermögen von 0.95 voreingestellt. Dieses kann in 0.10-Schritten (10E) bis 1 (100E) geändert werden. Solche Änderungen sollten nur von Fachpersonal durchgeführt werden. Auskünfte zu den Emissionsgraden einzelner Materialien erhalten Sie bei Ihrem Händler vor Ort. Hinweis: Kontaktfreie Infrarot-Thermometer sollten nicht zur Temperaturmessung von glänzenden oder polierten Metalloberflächen genutzt werden. - Seite 6 LCD FEHLERMELDUNGEN Das Thermometer generiert folgende visuelle Diagnosemeldungen: „Hi“ oder „Lo“ wird angezeigt, wenn die Messtemperatur außerhalb des Messbereiches des Gerätes liegt. „Hi“, falls diese +428°F (+220°C) übersteigt und „Lo“ wenn sie -27°F (-33 °C) (beides im 'kontaktfreien Infrarot-Modus) unterschreitet (Im „Kontakt-Einstechfühler-Modus“...
-
Seite 7: Technische Daten
Gerät in einem elektro-magnetischen Hochfrequenzfeld (etwa Radiofrequenz- bereich) mit einer Feldstärke von ca. 3 Volt pro Meter betrieben wird, allerdings wird hierdurch die Messleistung nicht dauerhaft beeinträchtigt. Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197 Germany Fax: +49 (0) 5258 971-120 (14ct/Min.
