Alpha 608 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Alpha 608

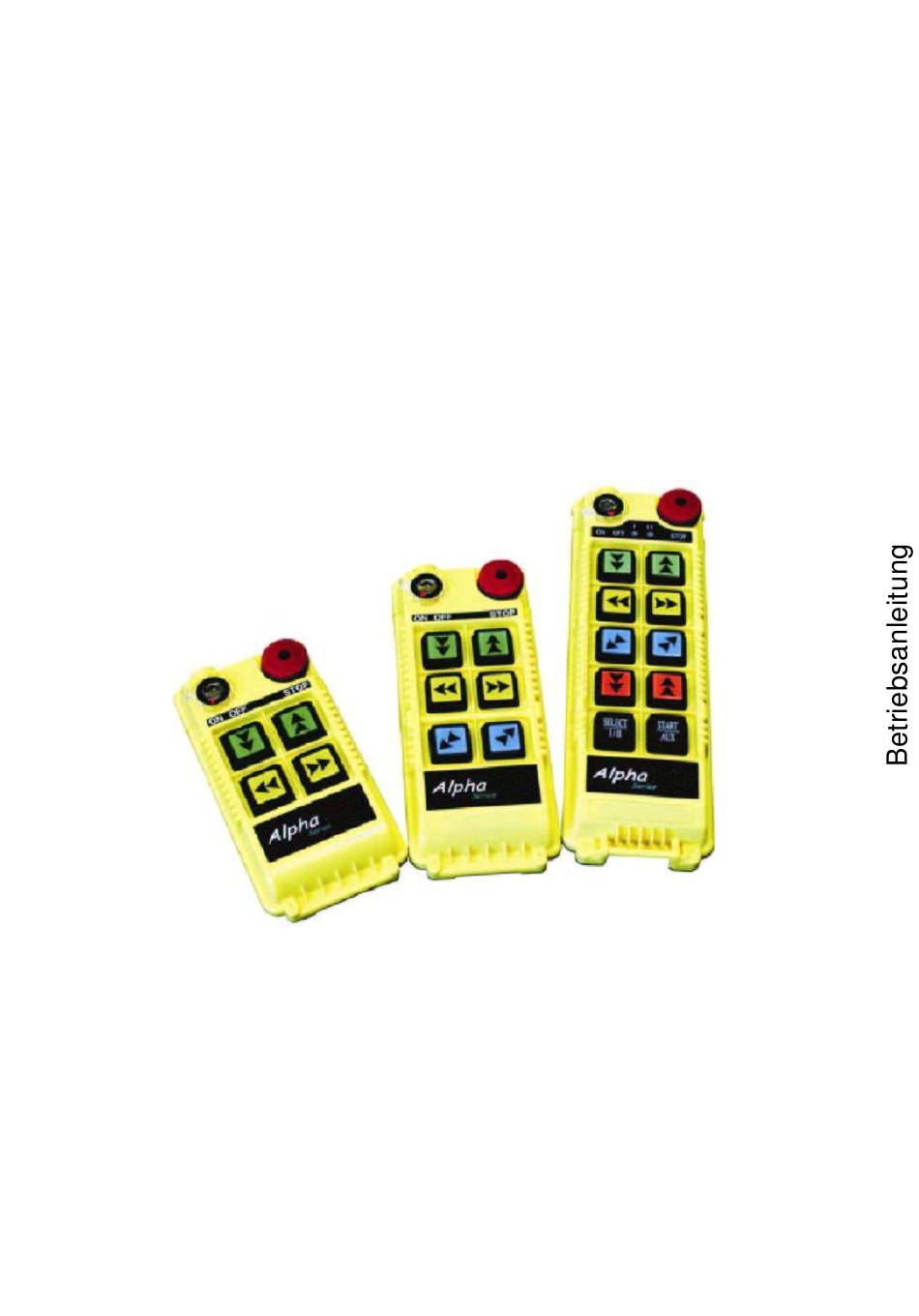

- Seite 1 ALPHA 604/607/608 Industrie-Funkfernsteuerungen...
-
Seite 2: Inhaltsverzeichnis
ALPHA 608 Modelle ........................7 Aufbau der Sender ..........................8 3.2.1 Alpha 604 Modelle ........................8 3.2.2 Alpha 607 & 608 Modelle ..................... 10 Optionales Zubehör ........................11 Aufbau des Ladegerätes ..........................12 Empfänger ..............................13 ALPHA 604 ............................13 5.1.1... - Seite 3 Technische Daten ............................33 Ersatzteile ..............................34...
-
Seite 4: Einführung
Einführung Bei der Serie ALPHA 600 handelt es sich um äßerst strapazierfähige, zuverlässige und sichere Industrie-Funkfernsteuerungen. Durch die vielseitigen Produktmerkmale und Ausführungen der Serie ALPHA 600, sind diese für unterschidlichsten Anwendungen geeignet. Das System beinhaltet zahlreiche redundante Seicherheitsfunktionen, die maximale Sicherheit gewährleisten und es gegen externe Funkstörungen resistent macht. -
Seite 5: Sicherheitshinweise
Verwenden Sie nicht denselben HF-Kanal oder ID-Code, wie für andere Geräte, die am gleichen Ort oder innerhalb von 300m Reichweite betrieben werden. Stellen Sie sicher, das die Handgelenksschlaufe (Alpha 500~ 560-Modelle) oder der Beckengurt (Alpha 580-Modell) während des Betriebes ständig getragen wird, um versehentliche Beschädigungen des Senders zu vermeiden. - Seite 6 Vorsicht! Ungeeignete Lagerung eines Ersatzsenders ist ein Sicherheitsrisiko! Während der Erstinbetriebnahme des Funkfernsteuerungssystems sollte der Ersatzsender (zweiter Sender) ebenfalls auf ordnungsgemäßen Betrieb geprüft und die Batterien anschließend entfernt und der Sender an einem sicheren Ort gelagert werden. Bei Nichtbefolgung dieser Sicherheitsvorschriften kann die Maschine oder Anlage von unbefugtem Personal versehentlich in Betrieb genommen werden, was ernsthafte Verletzungen oder den Tod zur Folge haben kann.
-
Seite 7: Sender
Sender Ausführungen 3.1.1 Alpha 604 Modelle Alpha 604A (4) einstufige Drucktaster. Alpha 604B (4) zweistufige Drucktaster ON OFF STOP ON OFF STOP (Alpha 604A) (Alpha 604B) Nachstehend sehen Sie einige der vielen möglichen und verfügbaren Tastenkonfigurationen. Bitte fragen Sie Ihren Händler nach weiteren Informationen. -
Seite 8: Alpha 607 Modelle
3.1.2 ALPHA 607 Modelle Alpha 607A: (7) einstufige Taster Alpha 607B: (6) zweistufige Taster + (1) einstufiger Taster Alpha 607AT: (6) einstufige Taster + (1) SELECT I/II-Taster* Alpha 607BT: (6) zweistufige Taster + (1) SELECT I/II-Taster* (Alpha 607A) (Alpha 607B) (Alpha 607AT) (Alpha 607BT) 3.1.3 ALPHA 608 Modelle... -
Seite 9: Aufbau Der Sender
Aufbau der Sender 3.2.1 Alpha 604 Modelle Abmessungen: 140mm x 68mm x 30mm Interner Module Senderplatine 2) Platine für Induktionsladung... - Seite 10 Interner Aufbau Interne Antenne Status LED Batterie-Kontakte Port für Induktionsladung Programmierport ID-Code Dip-Schalter JP2 Brückenpin JP1 Brückenpin...
-
Seite 11: Alpha 607 & 608 Modelle
3.2.2 Alpha 607 & 608 Modelle Abmessungen: 189mm x 68mm x 30mm Interne Module Senderplatine 2) Platine für Induktionsladung... -
Seite 12: Optionales Zubehör
Interner Aufbau Interne Antenne Status LED Batterie-Kontakte Port für Induktionsladung Programmierport ID-Code Dip-Schalter JP2 Brückenpin JP1 Brückenpin Optionales Zubehör Netzkabel für Ladegerät Ladegerät Schutzgummis für Sender Schultergurt Akkus... -
Seite 13: Aufbau Des Ladegerätes
Aufbau des Ladegerätes Induktionsspulen- platine Ladeplatine... -
Seite 14: Empfänger
Hauptfunktion und Relaiskontaktanzeige der zweiten Stufe. Grün „Ein“ Hauptfunktion eingeschaltet (alle Modelle). → Rot “Ein“ Zweite Stufe aktiviert (nur für Alpha 560S/A Modelle). → HF-Signalanzeige (rot). “Ein“ → HF-Signal erkannt und empfangen. „Aus“ →HF-Signal nicht erkannt oder empfangen. Blinken bei Stromversorgung des Senders auf „Aus“ →andere Funkstörung. -
Seite 15: Interne Ansicht
5.1.2 Interne Ansicht 1) HF-Empfangsmodul 2) Sicherung sekundärseitig (0,50A) 3) Sicherung primärseitig (1,0A) 4) LED-Anzeige Systemstatus* 5) Externe Antennenbuchse 6) ID-Code Dip-Schalter 7) HF-Kanal Dip-Schalter 8) LED-Anzeige Kontaktrelais 9) Sicherung für Drucktaste 1 und 2 (5,0A) 10) Hauptsicherung (5,0A) 11) Stecker der Ausgangskontaktes(CN3) 12) Niedervolt (NV)-Sicherung (5,0A) 13) Stecker der Ausgangskontaktes (CN4) 14) Sicherung für Drucktaste 3 und 4 (5,0A) -
Seite 16: Alpha 607/608
Hauptfunktion und Relaiskontaktanzeige der zweiten Stufe. Grün „Ein“ Hauptfunktion eingeschaltet (alle Modelle). → Rot “Ein“ Zweite Stufe aktiviert (nur für Alpha 560S/A Modelle). → HF-Signalanzeige (rot). “Ein“ → HF-Signal erkannt und empfangen. „Aus“ →HF-Signal nicht erkannt oder empfangen. Blinken bei Stromversorgung des Senders auf „Aus“ →andere Funkstörung. -
Seite 17: Interne Ansicht
5.2.2 Interne Ansicht 1) HF-Empfangsmodul 2) Programmier-Schnittstelle 3) Sicherung sekundärseitig (0,50A) 4) Stecker für Ausgangskontakte (CN8) 5) Sicherung primärseitig (1,0A) 6) Stecker für Versorgungsspannung (CN2) 7) Interne Antenne 8) LED-Anzeige Systemstatus* 9) Externe Antennenbuchse 10) ID-Code Dip-Schalter 11) HF-Kanal Dip-Schalter 12) LED-Anzeige Kontaktrelais 13) Sicherung für Drucktaste 1 und 2 (5,0A) 14) Stecker für Ausgangskontakte (CN3) -
Seite 18: Ausgangsdiagramme
Ausgangsdiagramme ALPHA 604 (Alpha 604A) (Alpha 604B) -
Seite 19: Alpha 607
ALPHA 607 (Alpha 607A) (Alpha 607B) - Seite 20 (Alpha 607AT) (Alpha 607BT)
-
Seite 21: Alpha 608
ALPHA 608 (Alpha 608A) (Alpha 608B) -
Seite 22: Systemkonfigurationen
Systemkonfigurationen Einstellungen am Sender 7.1.1 ID-Code Dreh-Schlüsselschalter auf „OFF“ stellen Gummi-Schutzhüllen abziehen Drücken Sie den Stopp-Pilztaster ein Öffnen Sie das Gehäuse des Senders Stellen Sie den gewünschten ID-Code mit den Dip-Schalter ein Stecken Sie eine Kurzschlussbrücke auf den 1. & 2. Pin von JP1 Vergewissern Sie sich, das geladenen Batterien eingelegt sind. -
Seite 23: Sendekanal
7.1.2 Sendekanal Dreh-Schlüsselschalter auf „OFF“ stellen Gummi-Schutzhüllen abziehen Drücken Sie den Stopp-Pilztaster ein Öffnen Sie das Gehäuse des Senders Stellen Sie den gewünschten ID-Code mit den Dip-Schalter ein Stecken Sie eine Kurzschlussbrücke auf den 2. & 3. Pin von JP1 Vergewissern Sie sich, das geladenen Batterien eingelegt sind. -
Seite 24: Empfangskanal
7.2.2 Empfangskanal Es gibt 30 vom Benutzer einstellbare HF-Empfangskanäle, die manuell an einem 5-fachen Dip-Schalter eingestellt werden können. Dieser befindet sich auf der rechten Seite des HF- Empfangsmoduls. Ein HF-Empfangskanal lässt sich durch Verstellen des 5-stufigen Dip- Schalters auf einfache Weise neu einstellen. -
Seite 25: Frequenzen (Hf), Kanaltabelle
Frequenzen (HF), Kanaltabelle FREQUENZ DIP-SCHALTER EINSTELLUNG KANAL 433,075 MHz 00001 433,100 MHz 00010 433,125 MHz 00011 433,150 MHz 00100 433,175 MHz 00101 433,200 MHz 00110 433,225 MHz 00111 433,250 MHz 01000 433,275 MHz 01001 433,300 MHz 01010 433,825 MHz 01011 433,850 MHz 01100 433,875 MHz... -
Seite 26: Sender Betrieb & Status Led
Sender Betrieb & Status LED Betrieb Stellen Sie sicher, dass zwei NiMH Akkus (Gr. AA) eingesetzt sind. Bitte beachten Sie die Polarität. Status LED Um den Sender einzuschalten, drehen Sie den Dreh-Schlüsselschalter auf die „ON“ – Position. Dann sollte die LED für ca. 2s (grün & rot) leuchten. Wenn die LED rot blinkt (0.1s an, 1.9s aus), oder gar nicht leuchtet, müssen die Akkus geladen werden. -
Seite 27: Status-Led
Status-LED Nr. Ursache Anzeige Sender wird geladen Konstant rot Beim Einschalten: Spannung <2,2V Blinkt rot An: 0.1s, Aus: 1,9s Jumper oder Dip-Schalter verkehrt geschaltet Blinkt schnell rot: An: 0.1s Aus: 0.1s Dip-Schalter Einstellung übernommen Konstant grün JP1 oder JP3 gebrückt Eeprom Fehler –... -
Seite 28: Installation Des Empfängers
(s. Abb. 21 und Abb. 22, S. 28). Es sollte eine zusätzliche Antenne verwendet werden, wenn die Reichweite nicht ausreicht. Das Empfängergehäuse der Alpha 500-Modellreihe bietet als Sonderausstattung werksseitig installierte Vorrichtungen für eine externe Antenne an. Fragen Sie Ihren Händler nach Preisen und Lieferzeit. -
Seite 29: Funktionstest
(Abb. 21) Alpha 500 ~ 560-Modelle Funktionstest Empfänger an die Stromversorgung anschließen und das Hauptrelais durch Drücken des roten Not-Stopp-Tasters überprüfen. Stellen Sie sicher, dass es die Haupt- Abschaltvorrichtung korrekt öffnet und schließt. Überprüfen Sie den Betrieb jeder Funktion, um sicherzustellen, dass diese mit den Hinweisen auf den Typenschildern der Funkfernsteuerung und/oder dem Gerät, das ersetzt... -
Seite 30: Empfänger Status-Led
Empfänger Status-LED LED-ANZEIGE PROBLEM UND LÖSUNG EEPROM-Fehler Neukodierung erforderlich Inkorrekte Einstellung des Empfänger-ID-Codes Konstant rotes Licht (S. Hinweis unten). 1,0s ID-Code des Senders und Empfängers stimmen nicht 1,0s überein; bitte korrekt einstellen. Schwaches oder kein Licht Unterspannung, überprüfen Sie die Betriebsspannung. 2,0s Hauptrelais defekt 0,1s... -
Seite 31: Induktions-Ladegerät
Induktions-Ladegerät 10.1 Ladebetrieb Das Induktions-Ladegerät ermöglicht das einfache Laden der Akkus im Sender. Der Sender braucht nur in das Ladegerät geschoben zu werden. Es ist nicht erforderlich die Abdeckung zu öffnen oder die Akkus zu wechseln. Es sind keine offenen Ladekontakte vorhanden, die verschmutzen könnten. - Seite 32 Schieben Sie den Sender in das Ladegerät, um die Akkus zu laden. Dazu sind die Gummischutzkappen und Venyl-Schutztasche abzunehmen.
-
Seite 33: Status-Led
10.2 Status-LED Nr. Status Zustand Anzeige Anlauf-Test Bis ca. 2s nach dem Einschalten der Rote & Grüne LED Betriebsspannung Ladefehler Keine oder keine oder falscher Akku Rote LED blinkt An: 1.9s Aus: 0.1s Laden Ladevorgang normal Rote LED konstant an Fertig Ladevorgang komplett beendet Grüne LED konstant an... -
Seite 34: Technische Daten Sender
-10° C ~ +70° C Max. Kontaktbelastung (Arbeitsrelais) 10A bei 250 VAC Max. Kontaktbelastung (MAIN-Relais) 5A bei 250 VAC Abmessung (604, 607, 608 Modelle) 310mm X 134mm X 72mm Gewicht (604 Modelle) 1625g (incl. Ausgangskabel) (607, 608 Modelle) 2000g (incl. Ausgangskabel) -
Seite 35: Ersatzteile
Ersatzteile Sender: Logikplatine (Alpha 604) BEN60 4 Logikplatine (Alpha 607A) BEN607A Logikplatine (Alpha 607B) BEN607B Logikplatine (Alpha 607AT) BEN607AT Logikplatine (Alpha 607BT) BEN607BT Logikplatine (Alpha 608A) BEN608A Logikplatine (Alpha 608B) BEN608B Induktionsplatine ELE600 Sendergehäuse (ALPHA604) BCT604 Sendergehäuse (ALPHA607) BCT607 Sendergehäuse (ALPHA608)
