EVN FRGB-Set 3x6A Installations- Und Bedienungsanleitung

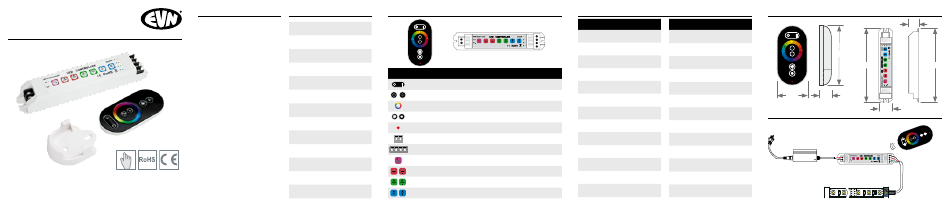

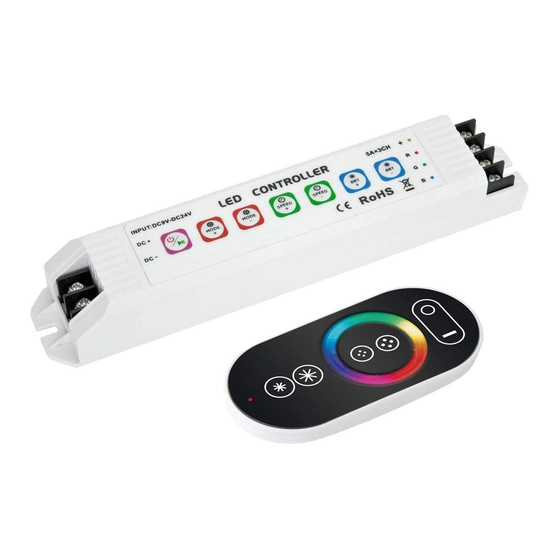

RGB-Funk-Controller-Set
Artikel-Nr.: FRGB-Set 3x6A
www.evn-lichttechnik.com
Installations- und Bedienungsanleitung
Multikompatibel
Technische Änderungen vorbehalten.
Keine Haftung für Irrtümer und Druckfehler. FRGB-Set3x6A_BA-151013
Vorwort Technische Daten
Herzlichen Dank, dass Sie sich
9-24 V/DC
Spannung
für den Kauf unseres
(max. 135 - 360 W)
RGB-Funk-Controller-Set
Stromstärke 3x 5 A
(Artikel-Nr. FRGB-Set 3x6A) mit
Touch-Funkhandsender inklusive
Farb-Prog. 26 Programme
Wandhalterung entschieden haben.
Dimm-Art PWM
Farbstufen 256 (Farbkreis)
Bitte lesen Sie diese Installations- und
Bedienungsanleitung sorgfältig durch
Intensität 10 - 100 %
und bewahren Sie diese und die Box
auch nach der Montage gut auf.
Steuerung Berührung (Touch)
Bei Sach- und Personenschäden
Frequenz 2.4G
durch Nichtbeachten der Anleitung
oder durch unsachgemäße
Reichweite ca. 20 m
Handhabung bzw. vorgenommene
Änderungen am Produkt übernimmt Betriebs-Temp. -30 °C bis +60 °C
EVN-Lichttechnik GmbH keine
Effizienz 80 % der Nennlast
Haftung !
Batterie-Typ 1,5 V AAA - 3 Stück
Gehäuse Kunststoff, weiß
Bedienelement Touch-Funkhandsender und Controller
Symbol Funktion
Ein-/Aus-Schalter
Programmauswahl (nächstes/vorheriges) mit 26 Funktionen
RGB-Touch-Farbrad
Statisch: Helligkeitsregler bzw. Dynamisch: Geschwindigkeitsregeler
Aktivitätsanzeige
Anschlussklemmen Eingangsspannung +/- 12 V DC bzw. 24 V DC
Anschlussklemmen Ausgangsverbindungen (V+, R-, G-, B-)
3 Sekunden gedrückt halten: Ein / Aus, kurz gedrückt: Start / Pause
Programmauswahl (nächstes/vorheriges) mit 26 Funktionen
Geschwindigkeit erhöhen / Geschwindigkeit verringern
Helligkeit erhöhen / Helligkeit verringern
Programm Funktionsübersicht
Hellig./ Hellig./
Nr. Funktion Nr . Funktion
Gesch. Gesch.
gelb & cyan
1 rot, statisch H
14 G
Farbwechsel, blendend
cyan & lila
2 grün, statisch H
15 G
Farbwechsel, blendend
3 blau, statisch H 16 3 Farbwechsel, blendend G
gelb, cyan & lila
4 gelb, statisch H 17 G
Farbwechsel, blendend
5 cyan, statisch H
18 7 Farbwechse, blendend G
6 lila, statisch H
19 7 Farbwechsel, soft G
7 weiß, statisch H
20 3 Farben, Blitz G
8 3 Farbwechsel, abrupt G
21 gelb, cyan & lila, Blitz G
gelb, cyan, lila, weiß
9 G 22 7 Farben, Blitz G
Farbwechsel
10 7 Farbwechsel, abrupt G
23 3 Farbflimmern G
rot & grün
gelb, cyan & lila
11 G
24 G
Farbwechsel, blendend Flimmern
grün & blau
12 G
25 7 Farbflimmern G
Farbwechsel, blendend
blau & gelb
13 G 26 Automatik G
Farbwechsel, blendend
Abmessungen (Touch-Funkhandsender / LED RGB-Controller)
30
113,5
211,5 211,5
55,5 22,5
39,5
Anschluss-Beispiel
Touch-Funkhandsender
2.4G, ca. 20 m Reichweite
LED Netzgerät
12 VDC bzw. 24 VDC
Anschlussleitung
RGB LED Stripe
12 VDC bzw. 24 VDC
