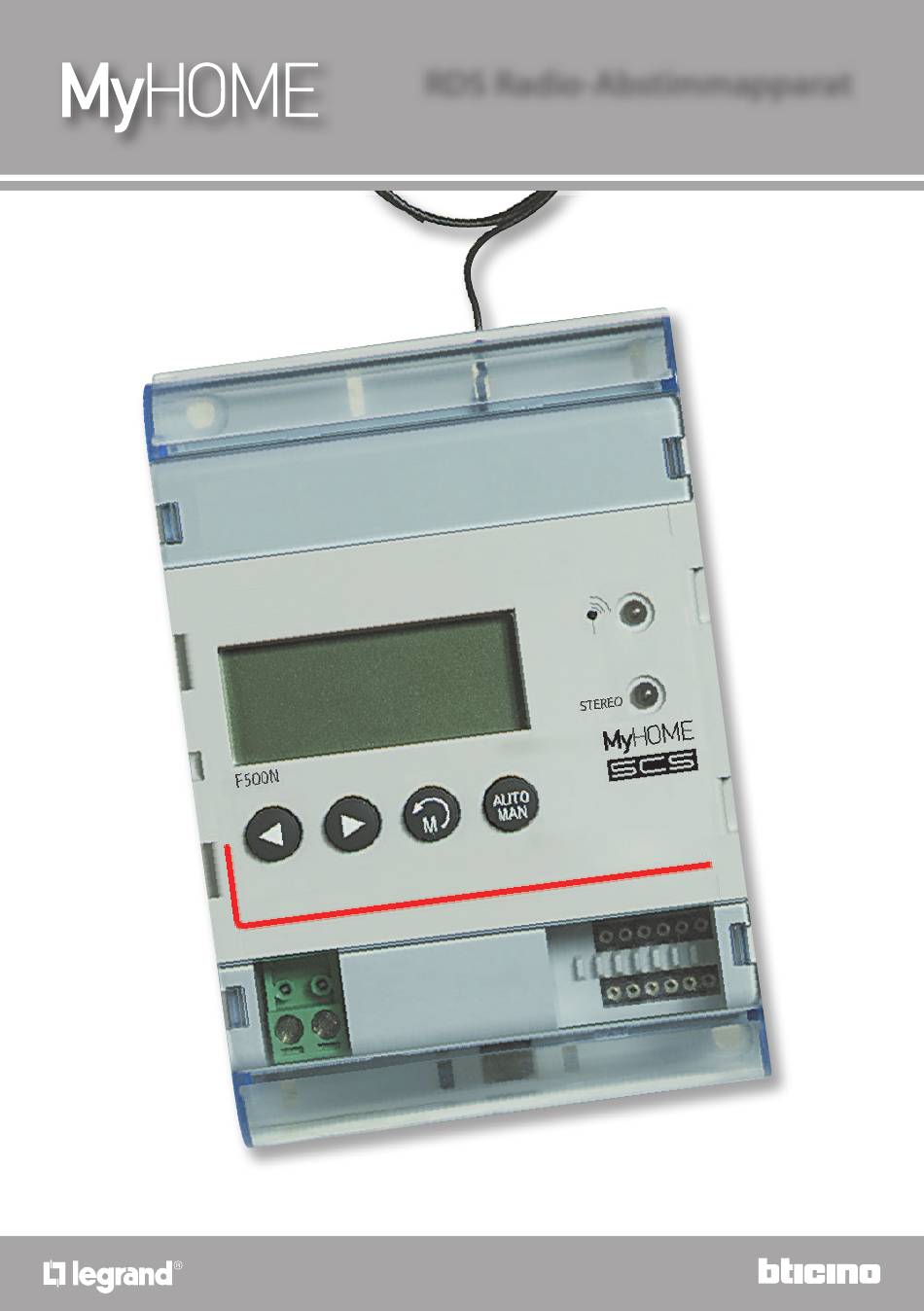

- Seite 1 F500N RDS Radio-Abstimmapparat Installationsanweisungen www.legrand.com...
- Seite 2 RDS Radio-Abstimmapparat Installationsanweisungen...
-
Seite 3: Inhaltsverzeichnis
RDS Radio-Abstimmapparat Inhaltsverzeichnis Installationsanweisungen 1 Einleitung 1.1 Hinweise und empfehlungen 1.2 Allgemeine beschreibung 1.3 Tastenfunktionen 1.4 Anschluss an den Bus SCS und Konfiguration 1.5 Anschlussplan der Koaxialantenne 1.6 Installation 1.7 Einschalten 1.8 Display 2 Betrieb 2.1 Radiofrequenz einstellen (manuell absuchen) 2.2 Radiofrequenz einstellen (automatisch absuchen) 3 Programmierung 3.1 Sender speichern... -
Seite 4: Einleitung
RDS Radio-Abstimmapparat Installationsanweisungen 1 Einleitung Hinweise und empfehlungen Vor der Installation des Tuners F500N, lesen Sie bitte vorliegende Gebrauchsanweisungen auf- merksam. Der Hersteller haftet nicht für Schäden die sich aus einem falschen Gebrauch und/oder einem den Gebrauchsanweisungen nicht entsprechenden Einsatz ergeben könnten. Allgemeine beschreibung Der Tuner ist ein Gerät mit dem man FM Radiosender einstellen und speichern kann während das Signal über BUS des Schalldiffusionssystem für die Verstärker übertragen wird. -
Seite 5: Anschluss An Den Bus Scs Und Konfiguration
RDS Radio-Abstimmapparat Installationsanweisungen Anschluss an den Bus SCS und Konfiguration RDS Radio-Abstimmapparat Konfiguratoren: F500N 1 – 4 lokale Adresse der Quelle S MEM ANT MEM: Anzahl der speicherbaren Sender Konfigurator Anzahl Sender – ANT: für das Radio verwendete Antennen- Konfigurator Antennentyp –... -
Seite 6: Anschlussplan Der Koaxialantenne
RDS Radio-Abstimmapparat Installationsanweisungen 1 Einleitung Anschlussplan der Koaxialantenne HINWEIS: Um die Radiosender richtig empfangen zu können, muss der Antennentyp gewählt wer- den: Wenn an dem Installationsort des F500N genügend Signal vorhanden ist, kann ohne Weiteres die Draht-Antenne verwendet werden. Wenn an dem Installationsort das Signal nicht gut empfan- gen wird, kann die externe Antenne verwendet werden (z.B. -
Seite 7: Einschalten
RDS Radio-Abstimmapparat Installationsanweisungen Einschalten Nachdem der Tuner installiert worden ist (oder nach einem Stromausfall) und wenn kein Gerät das Einschalten des Radios bei ausgeschalteter Rückbeleuchtung verlangt hat, zeigt das Display die Schrift “MY HOME” und die Angabe “STANDBY” an. Der Tuner ist mit einem rückbeleuchteten Display ausgestattet das durch Drücken irgend einer Taste eingeschaltet wird. -
Seite 8: Betrieb
RDS Radio-Abstimmapparat Installationsanweisungen 2 Betrieb Radiofrequenz einstellen (manuell absuchen) • Die Tasten vorwärts/rückwärts drücken, um die ge- wünschte Frequenz einzustellen. • Am Display wird die Frequenz angezeigt. Ist der Signal- empfang gut, leuchtet die grüne Anzeige (A) auf. Handelt es sich um ein Stereosignal, so leuchtet neben der grünen Anzeige (A) auch die rote Anzeige (B) auf und die Angabe “STEREO”... -
Seite 9: Programmierung
RDS Radio-Abstimmapparat Installationsanweisungen 3 Programmierung Sender speichern Das Gerät gestattet es bis zu 15 Sendern zu speichern (je nach Konfiguration). Werkseitig werden keine Sender gespeichert und wenn ein nicht gespeicherter Sender abgerufen wird, wird eine Zwischenfrequenz eingestellt. • Kurz die Taste “M” drücken, um die Nummer der Po- sition zu wählen, unter welcher der Sender gespei- chert werden soll. -
Seite 10: Lösung Eventueller Störungen
RDS Radio-Abstimmapparat Installationsanweisungen 4 Lösung eventueller Störungen PROBLEM URSACHE LÖSUNG Kontrollieren ob 27 Vdc an der Der Tuner schaltet nicht ein Stromausfall grünen Klemme vorhanden sind Durch Drücken irgend einer Taste schaltet die hellblaue Tuner defekt Auswechseln Rückbeleuchtung nicht ein Bei eingeschaltetem Tuner, schaltet durch Drücken Sich in den Raum mit den... -
Seite 11: Anhang
RDS Radio-Abstimmapparat Installationsanweisungen 5 Anhang TECHNISCHE EIGENSCHAFTEN Speisespannung vom BUS 18 – 27 Vdc Standby 5 mA Stromaufnahme bei ausgeschalteter 13 mA Stromaufnahme Rückbeleuchtung (Speisung vom BUS) Stromaufnahme bei eingeschalteter Rückbeleuchtung und leuchtenden 20 mA LEDs Betriebstemperatur 0 – 50 °C KUNDENSERVICE Legrand SNC haftet nur dann für den einwandfreien Betrieb des Geräts, wenn die Installation sachgerecht und entsprechend den Anweisungen im Installationshandbuch erfolgt. - Seite 12 Legrand SNC BTicino SpA 128, av. du Maréchal-de-Lattre-de-Tassigny Via Messina, 38 87045 Limoges Cedex - France 20154 Milano - Italy www.legrand.com www.bticino.com Legrand SNC behält sich das Recht vor jederzeit den Inhalt der vorliegenden Veröffentlichung zu ändern und die vorgenommenen Änderung in beliebiger Form und Weise mitzuteilen.
