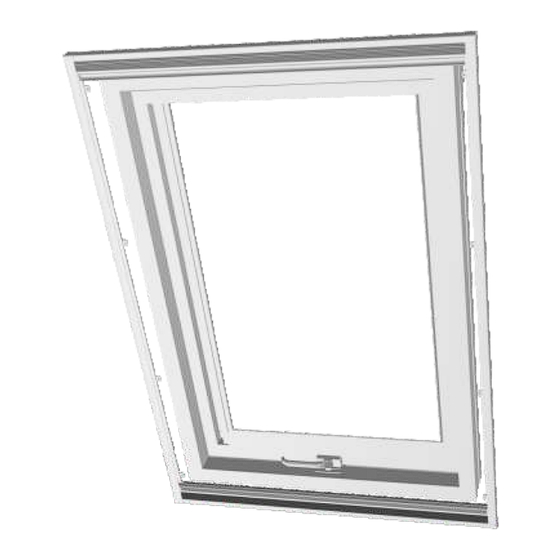

Sonnen- und Insektenschutz-Kombiplissee für Dachfenster
Inhaltsverzeichnis
Hinweise / Sicherheitshinweise / Montagehinweise
Teileübersicht / benötigtes Werkzeug / Maß nehmen
Montage
Häufig gestellte Fragen
Produktpass / Service / Entsorgung
P00833
Montage-Anleitung
110 x 160 cm
Bitte vor Montage sorgfältig alle Punkte durchlesen!
Anleitung aufbewahren und bei Weitergabe
des Produktes mit aushändigen!
Abb. ähnlich
1
Seite 2
Seite 3
Seite 4 - 8
Seite 9
Seite 10
V1/2017-10117
Werbung
Inhaltszusammenfassung für Hecht P00833
- Seite 1 Produktes mit aushändigen! Inhaltsverzeichnis Hinweise / Sicherheitshinweise / Montagehinweise Seite 2 Teileübersicht / benötigtes Werkzeug / Maß nehmen Seite 3 Montage Seite 4 - 8 Häufig gestellte Fragen Seite 9 Produktpass / Service / Entsorgung Seite 10 P00833 V1/2017-10117...
-
Seite 2: Hinweise / Sicherheitshinweise
Min. Breite Laibungsmaß inkl. Rahmen: B 100 cm inkl. Rahmen: B 60 cm. inkl. Rahmen: < 60 cm. Max. Höhe Laibungsmaß Max. Höhe Laibungsmaß Max. Höhe Laibungsmaß inkl. Rahmen: 154 cm. inkl. Rahmen: 154 cm. inkl. Rahmen: 154 cm. P00833 V1/2017-10117... -
Seite 3: Benötigtes Werkzeug
Inhalt Bausatz-Nr. P00833 Bezeichnung Anzahl Teile-Nr. Legende: Insektenschutz-Plissee 00832-1020 Für Fehlteile immer die hervorgehobene Teile-Nummer Sonnenschutz-Plissee 00832-1021 oder den Teilebuchstaben bereit halten. Führungsprofile 00832-0002 Beispiel: Wandbefestigungen 00 832 - 000 6 Plisseekassetten 00832-0001 Referenznummer Griffleisten 00832-0003 oder Wandbefestigungen Eckverbinder oben links / unten rechts... - Seite 4 Bsp.: B 80 cm + 8 cm = 88 cm. Achtung: Kürzen Sie die Gewebe zu gleichen Teilen von beiden Seiten! Schnüre dürfen nicht durchgeschnitten werden! Verletzungsgefahr Verletzungsgefahr Schnittkanten entgraten. Bürstendichtung in die Führungsprofile und in die Plisseekassetten einziehen. Bürstendichtungen auf gleiche Länge kürzen. P00833 V1/2017-10117...
- Seite 5 Schnüre auf der linken Seite! Achten Sie darauf, dass die Schnüre sich nicht verklemmen. Zwei Stück Wandbefestigungen je Führungsprofil Je Führungsprofil 2 Stück Spanngleiter einsetzen. einsetzen. Achtung: Die Öffnungen zum Einhängen der Spannfedern zeigen entgegengesetzt (nach außen). Siehe auch Detailbild. P00833 V1/2017-10117...
- Seite 6 Dabei darauf achten, dass die Schnüre zum Inneren der Führungsprofile verlaufen. Schnüre in einer Länge von 15 cm an den Spanngleitern anknoten. Schnurüberstand kürzen . Achten Sie drauf, dass die Schnüre sich nicht verklemmen, insbesondere an den Eckverbindern P00833 V1/2017-10117...
- Seite 7 Hinweis: Je nach Untergrund ist ein geeigneter Bohrer zu anzeichnen. Tipp: Befestigen Sie das Plissee-gewebe mit verwenden (nicht im Lieferumfang enthalten). Klebeband an der Plisseekassette. Wandbefestigung gewünschte Stelle schieben und Bohrlöcher markieren. 90° Bausatz mit Schrauben befestigen. Gesamtansicht. P00833 V1/2017-10117...
- Seite 8 Achtung: Kürzen Sie die Gewebe zu gleichen Teilen von beiden Seiten! Schnüre dürfen nicht durchgeschnitten werden! Achten Sie darauf, dass die Gewebe nicht von den Schnüren rutscht. Für die weitere Montage befolgen Sie die Montageschritte 3 - 17 dieser Montageanleitung. P00833 V1/2017-10117...
-
Seite 9: Häufige Fragen
(14 Cent /Min. inkl. MwSt. aus dem dt. Festnetz, zur Ver- höchsten 42 Cent/Min. inkl. MwSt. aus Mobilfunknetzen) fügung. Gerne können Sie uns auch über unser Kontakformular unter www.hecht- international.com eine Nachricht senden. Sie benötigen eine Metallsäge, Zollstock, Wasserwaage, Welches Werkzeug benötige ich zur Montage... - Seite 10 Sonnen- und Insektenschutz-Kombiplissee für Dachfenster Produktnummer: P00833 Versionsnummer: V1/2017-10117 gekauft bei: gekauft am: Kontaktdaten: hecht international GmbH Im Herrmannshof 10 91595 Burgoberbach 0180 - 5007992 (14 Cent/Min. inkl. MwSt. aus dem deutschen Festnetz, höchstens 42 Cent/Min. inkl. MwSt. aus Mobilfunknetzen) www.hecht-international.com Bewahren Sie diesen Produktpass für spätere Fragen/Reklamationen sorgfältig auf!
