Van Marcke 291551 Gebrauchsanweisung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Product ingevoerd en verdeeld door Van Marcke Logistics, Weggevoerdenlaan 5, B - 8500 Kortrijk
Produit importé et distribué par Van Marcke Logistics, Weggevoerdenlaan 5, B - 8500 Courtrai

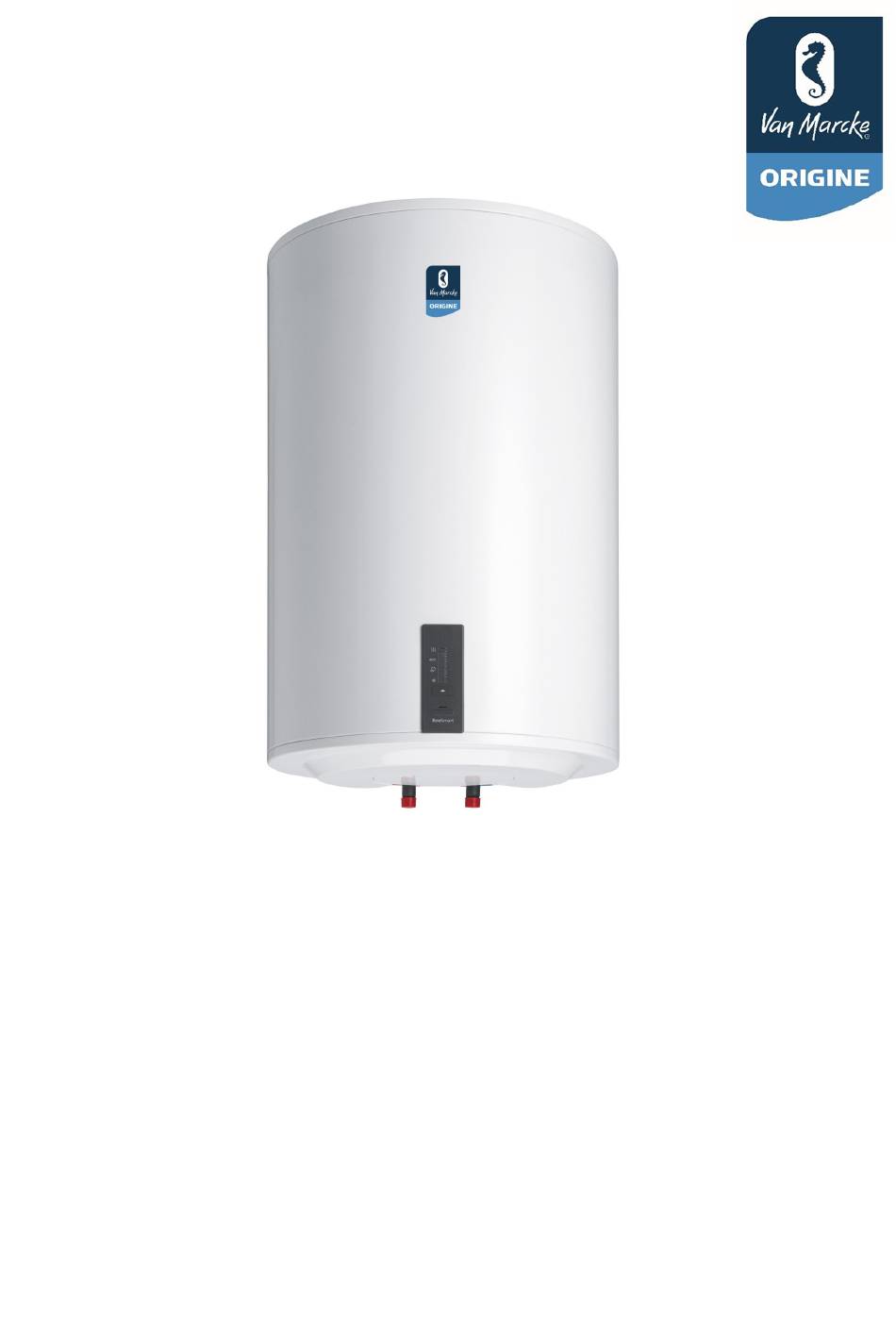

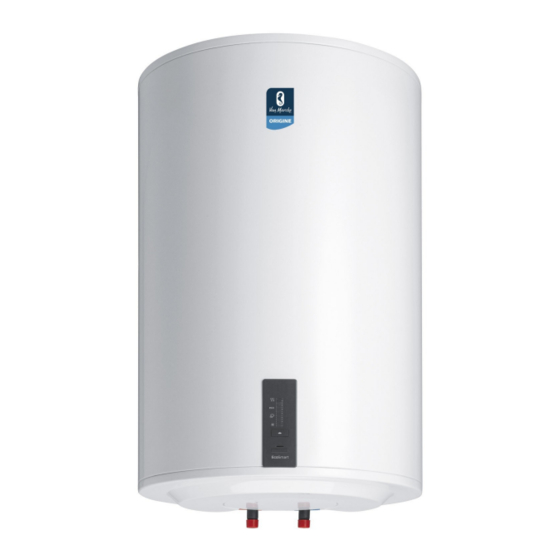

ELEKTRISCHE WARMWATERBEREIDER
CHAUFFE-EAU ÉLECTRIQUE
ELEKTRO-WARMWASSERBEREITER
Mod.
291551
291556
291561
291566
CE EN 60335-2-21 - EU regulation 812/2013; EN 50440
GB E5
Lit.
P
50 l
2000W
80 l
2000W
100 l
2000W
150 l
2000W
Inhaltsverzeichnis
Verwandte Anleitungen für Van Marcke 291551
Inhaltszusammenfassung für Van Marcke 291551
- Seite 30 HINWEISE Das Gerät kann von Kindern ab 8 Jahren und Personen mit begrenzten physischen, sinnlichen und psychischen Fähigkeiten oder mit ungenügend Erfahrungen bzw. Kenntnis benutzt werden, falls sie dabei kontrolliert werden oder über die sichere Anwendung des Gerätes belehrt worden sind und dass sie die eventuelle damit verbundene Gefahr verstehen.
- Seite 31 Sehr geehrter Kunde, wir danken Ihnen, dass Sie unser Produkt erworben haben. BITTE LESEN SIE DIESE GEBRAUCHSANWEISUNG AUFMERKSAM DURCH, BEVOR SIE DEN WARMWASSERBEREITER INSTALLIEREN UND IN BETRIEB NEHMEN. Der Warmwasserbereiter ist im Einklang mit den gültigen Standards hergestellt und amtlich getestet worden.
- Seite 32 WASSERANSCHLUSS Die Wasseristallation muss gemäß DIN1988 durchgefürt werden. Die Anschlüsse des Warmwasserspeichers sind farblich gekennzeichnet, der Kaltwasserzulauf ist blau und der Warmwasserzulauf ist rot gekennzeichnet. Der Anschluss des Warmwasserbereiters kann auf zweierlei Arten erfolgen. Das geschlossene System (druckfestes System) des Anschlusses ermöglicht die Wasserabnahme an mehreren Abnahmestellen, während das offene System (druckloses System) nur eine Abnahmestelle ermöglicht.
- Seite 33 LEGENDE 1 - Druckmischbatterien 2 - Expansionsgefäß 3 - Sicherheitsventil a - Ablaufrohr b - Rückflussstopp 4 - Ablaufsiphon 5 - Prüfstutzen 6 - Druckminderer 7 - Absperrventil Abb. 2: Geschlossenes System (druckfestes System) 8 - Rückflussstopp 9 - Niederdruck-Mischbatterie H - Kaltwasser T - Warmwasser Abb.
-
Seite 34: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS Vor dem Anschluss an das Stromnetz muss ein angemessenes Anschlusskabel von minimalem Durchschnitt von 1,5 mm (H05VV-F 3G 1,5 mm ) eingebaut werden. Vorher ist der Schutzdeckel zu beseitigen. Die elektrische Installation muss nach nationalen Vorschriften für die Installationen mit einer Vorrichtung zur Trennung von allen Polen ausgestattet werden. -
Seite 35: Gebrauch Des Warmwasserbereiters
GEBRAUCH DES WARMWASSERBEREITERS Nach dem Anschluss an die Wasserleitung und an das Stromnetz ist der Warmwasserbereiter zum Gebrauch bereit. Beim Anschluss an die Netzspannung ist der Warmwasserbereiter im Zustand Standby, in welchem das Wasser auf der Temperatur von 10 °C aufrecht erhalten wird. -
Seite 36: Antilegionellenfunktion
Sollten Sieden Warmwasserbereiter für längere Zeit nicht benutzen, stellen Sie die Temperatur des Wassers im Kessel auf die Position " ", d.h. die Temepratur bleibt auf 10 °C erhalten. Betrieb des Warmwasserbereiters in "EcoSmart" Diese Betriebsart eignet sich vor allem bei ziemlich regulären Gewonheiten bezüglich des Warmwasserverbrauchs (Beispiel: Duschen jeden Tag fast immer zum gleichen Zeitpunkt). -
Seite 37: Wartung
Entleeren des Warmwasserbereiters Sollten Sie den Warmwasserbereiter vom Stromnetz trennen, so müssen Sie bei Frostgefahr das Wasser aus dem Kessel entleeren. Das Wasser fliesst aus dem Kessel durch das Zuflussrohr des Warmwasserbereiters heraus. Es ist sinnvoll zu diesem Zweck ein T-Stück mit dem Auslassventil zwischen dem Sicherheitsventil und dem Zuflussrohr einzubauen. - Seite 38 ERSATZTEILE Abb. 7: Explosionszeichnung...
- Seite 39 Pos. Ident Ersatzteilbeschreibung Menge VM. Ident 242102 Heizkörper 1000W 230V 482939 Dichtung 160/94x8 482993 Bimetall Sicherung 269420 Mg-Schutzanode G3/4x250 (50 l) 269435 Mg-Schutzanode G3/4x350 (80 l) 269437 Mg-Schutzanode G3/4x500 (100 l, 150 l) 321299 Ablaufrohr 670 mm (50 l) 321315 Ablaufrohr D18x865 mm (80 l) 418857 Ablaufrohr D18x1015 mm (100 l)
-
Seite 40: Technische Charakteristiken
TECHNISCHE CHARAKTERISTIKEN VM ref. 291551 291556 291561 291566 Angegebenes Lastprofil Energieeffizienzklasse Warmwasserbereitungs- Energieeffizienz (ƞwh) Jährlicher Stromverbrauch [kWh] 1245 1261 2458 4029 Täglicher Stromverbrauch [kWh] 6,607 6,649 12,710 20,493 Temperatureinstellung des Thermostats Wert "smart" Wöchentlicher Stromverbrauch mit [kWh] 23,443 24,537 48,252... - Seite 44 12/2016 615579...
