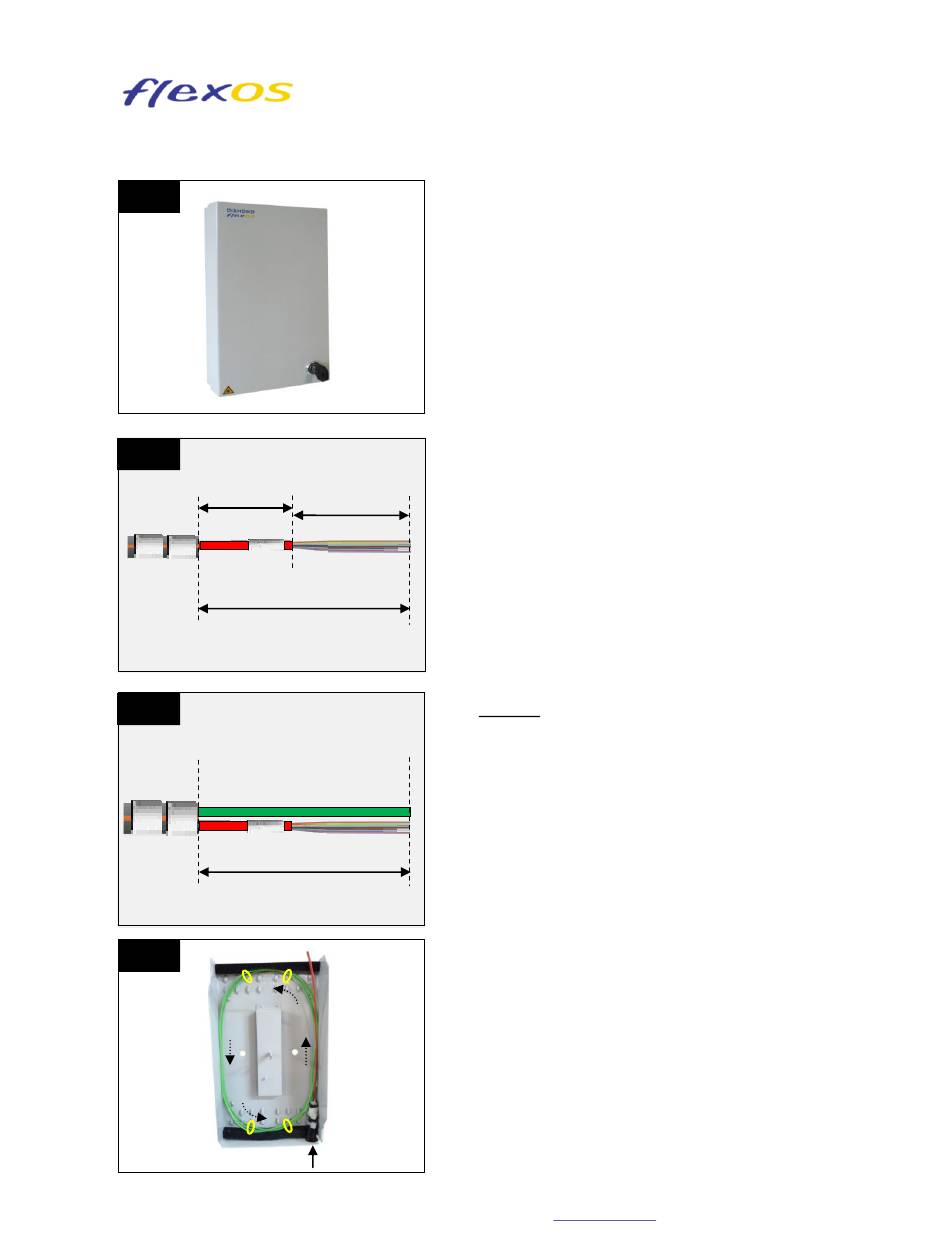

Installationsanleitung
Compact Spleissbox,
Beispiel mit E-2000
Der Wandverteiler ist in der Standard-Ausführung bestückt
mit einer Trägerplatte, 6x Mittelstücke E-2000
Compact und eine Spleisskassette inkl. vorbereitete
12x Pigtails (Spleissversion).
Standardmässig ist ein DIN-Schlüssel beigelegt.
Zur Installation/ resp. Spleissung der Bündeladerkabel
werden temporär die Trägerplatte und die Spleisskassette
aus dem Gehäuse entfernt.
Den Kabelmantel auf eine Länge von 1.80 Meter abisolieren.
Das Ende des Kabelmantels wird mit Glasfaserband an
zwei Stellen umwickelt [a] (je ca. 2x Umdrehungen).
120
Die benötigte Bündelader wird auf eine Länge von 0.6 Meter
ab Kabelmantel vorbereitet. Am Bündeladerende wird
ebenfalls ein Glasfaserband an einer Stelle angebracht [b]
(ca. 2x Umdrehungen).
Die freigelegten Fasern weisen eine Länge von 1.2 Meter
auf (dies entspricht ca. 3-4x Umdrehungen in der Spleiss-
kassette).
(Masse = cm)
Hinweis:
Bei allfälligen weiteren Bündeladerröhrchen-Reserven/ evtl.
für Loopeinsatz werden die Bündeladerröhrchen jeweils bei
einer Länge von 1.8 Meter belassen.
Das Stammkabel wird im Beispiel unten rechts her in das
Gehäuse eingeführt und mit zwei grossen Kabelbinder an
den zwei vorbereiteten Glasfaserbänder fixiert [a].
Diese Reserve-/ Loop-Bündeladerröhrchen werden
entsprechend rückseitig aufgewickelt und mittels 4x kleinen
Kabelbinder vorsichtig fixiert (gelbe Markierung).
Das Zuleitungskabel kann auch von einer anderen Seite her
[a]
in die Box eingeführt werden. Entsprechend sind dabei die
Bündeladerröhrchen ggf. auf die andere Seite aufzurollen/
resp. in die Spleisskassette einzuführen.
