Inhaltszusammenfassung für Mettler Toledo M 700
- Seite 1 Meßmodul M 700 Cond 7700(X) ® zur Leitfähigkeitsmessung mit 2- oder 4-Elektroden-Sensoren 52121223...
-
Seite 2: Garantie
Garantie Innerhalb von 1 Jahr ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben. Sensoren, Armaturen und Zubehör: 1 Jahr. ©2007 Änderungen vorbehalten Rücksendung im Garantiefall Bitte kontaktieren Sie in diesem Fall das Service-Team. Senden Sie das Gerät gereinigt an die Ihnen genannte Adresse. -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Modul M700 Cond 7700(X) Garantie ........................2 Rücksendung im Garantiefall ................... 2 Entsorgung ......................2 Warenzeichen ......................2 EG Konformitätserklärung ..................3 Bestimmungsgemäßer Gebrauch ................10 Konformität mit FDA 21 CFR Part 11 ..............10 Sicherheitshinweise ....................11 Softwareversion ....................12 Modulkonzept ....................... - Seite 8 Inhaltsverzeichnis Modul M700 Cond 7700(X) Parametrierung: Die Bedienebenen ............. 42 Spezialistenebene ....................42 Betriebsebene ....................42 Anzeigeebene ....................42 Parametrierung: Funktionen sperren ..............43 Parametrierung aufrufen ..................44 Parametrierung dokumentieren ................45 Parametrierung ..................47 Voreinstellung und Auswahlbereich ............... 47 Tk Meßmedium ....................
- Seite 9 Inhaltsverzeichnis Modul M700 Cond 7700(X) Wartung ....................74 Diagnosefunktionen ................75 Diagnose-Meldungen als Favorit setzen ..............76 Diagnose aufrufen ....................79 Aktuelle Meldungsliste ..................79 Technische Daten ..................83 Anhang: ....................87 Minimale Meßspannen bei Stromausgängen ........87 Index ......................92 Menüauswahl ..................
-
Seite 10: Bestimmungsgemäßer Gebrauch
Verarbeitung von elektronischen Dokumenten im Rahmen pharmazeu- tischer Entwicklung und Produktion. Daraus lassen sich Anforderungen an Meßgeräte ableiten, die in diesen Bereichen eingesetzt werden. Das modu- lare Analysenmeßsystem der Serie M 700 erfüllt die Anforderungen gemäß FDA 21 CFR Part 11 durch folgende Geräteeigenschaften: Electronic Signature Der Zugriff auf die Gerätefunktionen wird geregelt und begrenzt durch die... -
Seite 11: Sicherheitshinweise
Sicherheitshinweise Einsatz im explosionsgefährdeten Bereich Achtung! Das Modul darf nicht geöffnet werden. Falls eine Reparatur erforderlich wird, muß das Modul ins Werk eingeschickt werden. Sollte sich aus den Angaben in der Bedienungsanleitung keine eindeutige Beurteilung bezüglich des sicheren Einsatzes ergeben, ist die Zulässigkeit des Einsatzes des Gerätes mit dem Hersteller abzustimmen. -
Seite 12: Softwareversion
Softwareversion Modul Cond 7700(X) Gerätesoftware M 700(X) Das Modul Cond 7700(X) wird ab Softwareversion 4.0 unterstützt Modulsoftware Cond 7700(X) Softwareversion 2.0 Aktuelle Gerätesoftware / Modulsoftware abfragen Wenn sich das Gerät im Meßmodus befindet: Drücken der Taste menu, Wechsel zum Diagnosemenü. -
Seite 13: Modulkonzept
Modulkonzept Grundgerät, Meßmodul, Zusatzfunktionen. M 700(X) ist ein ausbaufähiges modulares Analysenmeßsystem. Das Grundgerät (Module FRONT und BASE) verfügt über drei Steckplätze, die vom Anwender mit einer beliebigen Kombination aus Meß- oder Kommunikationsmodulen bestückt werden können. Durch Zusatzfunktionen kann die Softwarefunktionalität des Gerätes erweitert werden. Zusatzfunk- tionen sind gesondert zu bestellen und werden mit einer gerätebezogenen... -
Seite 14: Kurzbeschreibung
Kurzbeschreibung Kurzbeschreibung: Modul FRONT 4 unverlierbare Schrauben Transflektives LC- Grafikdisplay zum Öffnen des Gerätes (240 x 160 Punkte) (Achtung! Beim Schließen auf anliegende Dichtung weiß hinterleuchtet, zwischen FRONT und BASE achten, nicht verunreinigen!) hochauflösend und kontraststark. Meßwertanzeige Anzeigebedienoberfläche in Klartext-Menütechnik nach NAMUR-Empfehlungen. -
Seite 15: Kurzbeschreibung: Menüstruktur
Kurzbeschreibung: Menüstruktur Die Grundfunktionen: Kalibrierung, Wartung, Parametrierung, Diagnose Menügruppen Kalibrierung Wartung Diagnose Parametrierung Messen Paßzahl: 1246 2958 1147 Betriebsebene 1989 Spezialistenebene Auswahl BASE SYSTEM aktuelle Modul 1 Meldungsliste Modul 1 weiterer FRONT Modul 2 Meßstellen- Modul 2 Menüpunkte: BASE Modul 3 beschreibung Modul 3 Modul 1... - Seite 16 Kurzbeschreibung: Modul FRONT Blick in das geöffnete Gerät (Modul FRONT) Slot für SmartMedia-Card • Datenaufzeichnung Die SmartMedia-Card erweitert die Kapazität des Meßwertrecorders auf > 50000 Aufzeichnungen. • Parametersatztausch 5 Parametersätze können auf der SmartMedia-Card abgelegt werden, jeweils 2 davon sind gleichzeitig ins Gerät ladbar und per Fernschaltung umschaltbar.
-
Seite 17: Kurzbeschreibung: Modul Base

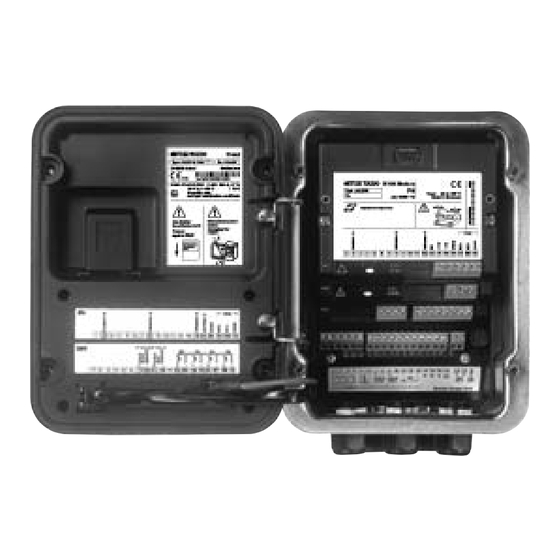

Kurzbeschreibung: Modul BASE Blick in das geöffnete Gerät (Modul BASE, 3 Funktionsmodule sind gesteckt) Modulbestückung Modulerkennung: Plug & Play. Bis zu 3 Module können beliebig kombiniert werden. Zur Verfügung stehen Eingangsmodule und Kommunikationsmodule. Modul BASE 2 Stromausgänge (freie Zuordnung der Meßgröße) und 4 Schaltkontakte, 2 digitale Eingänge. -
Seite 18: Klemmenschild Cond 7700(X)
Klemmenschild Cond 7700(X) Klemmenschild Modul Cond 7700: Klemmenschild Modul Cond 7700X: Klemmenschild-Aufkleber An der Innentür können die Klemmenschild- Aufkleber der tiefer liegenden Module ange- bracht werden. Das erleichtert Wartung und Service. -
Seite 19: Modul Einsetzen
Modul einsetzen Hinweis: Auf korrekten Anschluß der Schirmung achten Kabeldurchführung muß dicht schließen (Schutz gegen eindringende Feuchtigkeit). Stromversorgung des Gerätes ausschalten Öffnen des Gerätes (Lösen der 4 Schrauben auf der Frontseite) Modul auf Steckplatz stecken (D-SUB-Stecker) Befestigungsschrauben des Moduls festziehen Sensorkabel anschließen Gerät schließen, Schrauben auf der Frontseite festziehen Stromversorgung einschalten... -
Seite 20: Beschaltungsbeispiele
Beschaltungsbeispiele Hinweis: Auf korrekten Anschluß der Schirmung achten Ex-Werte siehe EG-Baumusterprüfbescheinigung (www.mt.com/pro) Beschaltungsbeispiel 1 Leitfähigkeitsmessung mit 2-Elektroden-Sensor Reihe InPro 7000 über VP-Stecker Cond 7700 VP-Stecker VP-Stecker... - Seite 21 Beschaltungsbeispiel 2 Leitfähigkeitsmessung mit 4-Elektroden-Sensor Reihe InPro 7100 über VP-Stecker Cond 7700 VP-Stecker VP-Stecker...
- Seite 22 Beschaltungsbeispiel 3 Leitfähigkeitsmessung mit 4-Elektroden-Sensor Cond 7700 Beschaltungsbeispiel 4 Leitfähigkeitsmessung mit 2-Elektroden-Koax-Sensor Cond 7700...
-
Seite 23: Menüauswahl
Menüauswahl Nach dem Einschalten durchläuft das Gerät eine interne Testroutine und stellt dabei automatisch fest, welche Module gesteckt sind. Danach befindet sich das Gerät im Meßmodus. 10,54 mS/cm 25.1 °C Menüauswahl Auswahl: [enter] zurück zum Messen Lingua 1 Taste menu führt zur Menüauswahl 2 Taste meas führt zurück zur Messung 3 Pfeiltasten, Auswahl der Menügruppe 4 Taste enter, Bestätigung der Auswahl... -
Seite 24: Paßzahl-Eingabe
Paßzahl-Eingabe Paßzahl eingeben Die Ziffernposition mit den Pfeiltasten links/rechts auswählen, dann mit den Pfeiltasten oben/unten die Ziffer eingeben. Wenn alle Ziffern eingegeben wurden mit enter bestätigen. Ändern einer Paßzahl • Menüauswahl aufrufen (Taste menu) • Parametrierung auswählen • Spezialistenebene, Paßzahl eingeben •... -
Seite 25: Meßwertanzeige Einstellen
Meßwertanzeige einstellen Menüauswahl: Parametrierung/Modul FRONT/Meßwertanzeige Die Taste meas (1) führt aus jeder Menüebene heraus direkt zur Messung. Alle von den Modulen gelieferten Meßgrößen können angezeigt werden. Das Einstellen der Meßwertanzeige wird im Folgenden beschrieben. Meßwertanzeige 0.120 Typische Meßwertanzeige für 2 Meßstellen: Leitfähigkeit, pH. 8.06 mS/cm Nebenanzeigen... - Seite 26 Menü Display Meßwertanzeige einstellen 0.120 mS/cm Meßwertanzeige einstellen 25.6 °C Taste menu: Menüauswahl Menüauswahl Parametrierung mit Pfeiltasten wäh- len, mit enter bestätigen, Auswahl: “Spezialistenebene”: Paßzahl 1989 Auswahl: [enter] (Voreinstellung). Lingua zurück zum Messen 0.120 mS/cm Parametrierung: 25.6 °C “Modul FRONT” auswählen Parametrierung (Spezialist) Systemsteuerung Modul FRONT 700-011...
-
Seite 28: Kalibrierung / Justierung
Die verwendete Kalibrierlösung muß parametriert sein. • Die Genauigkeit der Kalibrierung hängt entscheidend von der genauen Erfassung der Kalibrierlösungs-Temperatur ab. Anhand der gemesse- nen oder eingegebenen Temperatur ermittelt M 700 den Sollwert der Kalibrierlösung aus einer gespeicherten Tabelle. • Einstellzeit des Temperaturfühlers beachten! •... -
Seite 29: Justierung
Justierung Justierung Justierung ist die Übernahme der während einer Kalibrierung ermittelten Zellkonstante. Diese wird im Kalibrierprotokoll eingetragen. (Funktion Cal-Protokoll, im Diagnosemenü für das Modul Cond 7700(X) abrufbar. Der Wert ist bei der Berechnung der Meßgrößen erst dann wirksam, wenn die Kalibrierung mit einer Justierung abgeschlossen wird. -
Seite 30: Automatische Temperaturkompensation
Temperaturfühler in der Kalibrierlösung weiter zurück sein, der mit dem Temperatureingang am M 700 verbunden ist! Ansonsten muß mit manueller Eingabe der Kalibriertemperatur gearbeitet werden. Wenn ”Cal-Temperatur auto” para- metriert ist, erscheint ”gemessene Cal-Temperatur” im Menü. Manuelle Temperaturkompensation Die Temperatur der Kalibrierlösung muß manu- 0249 mS/cm 25.6 °C... -
Seite 31: Kalibrierablauf Auswählen
Kalibrierablauf Kalibrierung/Justierung Kalibrierablauf auswählen Menügruppen Kalibrierung Wartung Parametrierung Diagnose Messen Paßzahl: 1147 Modul I Auswahl Modul II Modul Cond: Modul III 0.020 mS/cm 25.0 °C Modul Cond 7700 Automatik mit Standard-Kalibrierlösung Manuelle Vorgabe einer Kalibrierlösung Produktkalibrierung Dateneingabe - Sensor vorgemessen zurück Kalibrierung Modul Cond: Kalibrierablauf auswählen (1) Taste menu führt zur Menüauswahl... -
Seite 32: Kalibrierung Aufrufen
Menü Display Kalibrierablauf auswählen Kalibrierung aufrufen 0.020 mS/cm 25.6 °C Taste menu: Menüauswahl. Menüauswahl Kalibrierung mit Pfeiltasten wählen, mit enter bestätigen, Paßzahl 1147 (Die Paßzahl kann vom Spezialisten geändert werden). Nach Eingabe Auswahl: [enter] der Paßzahl befindet sich das zurück zum Messen Lingua Gerät im Betriebszustand HOLD, Stromausgänge und Schaltkontakte... -
Seite 33: Automatik Mit Standard-Kalibrierlösung
• Die Genauigkeit der Kalibrierung hängt entscheidend von der genauen Erfassung der Kalibrierlösungs-Temperatur ab: Anhand der gemesse- nen oder eingegebenen Temperatur ermittelt M 700 den Sollwert der Kalibrierlösung aus einer gespeicherten Tabelle. • Einstellzeit des Temperaturfühlers beachten! •... -
Seite 34: Automatische Kalibrierung
Menü Display Automatische Kalibrierung 0250 mS/cm Auswahl der Kalibrierung 25.0 °C “Modul Cond” auswählen Modul Cond 7700 Automatik mit Standard-Kalibrierlösung Manuelle Vorgabe einer Kalibrierlösung Produktkalibrierung Kalibrierfunktion “Automatik mit Dateneingabe - Sensor vorgemessen Standard-Kalibrierlösung” wählen, mit enter bestätigen. zurück 0250 mS/cm Anzeige der parametrierten 25.0 °C Kalibrierlösung. -
Seite 35: Manuelle Vorgabe Einer Kalibrierlösung
Manuelle Vorgabe einer Kalibrierlösung Manuelle Vorgabe einer Kalibrierlösung Bei der Kalibrierung mit manueller Eingabe des Leitfähigkeitswertes der Kalibrierlösung wird der Sensor in eine Kalibrierlösung getaucht. M 700 ermittelt ein Wertepaar Leitfähigkeit/Kalibriertemperatur. Anschließend ist der temperaturrichtige Leitfähigkeitswert der Kalibrierlösung einzugeben. Lesen Sie dazu aus der Tk-Tabelle der Kalibrierlösung den Leitfähigkeitswert ab, der... - Seite 36 Manuelle Vorgabe einer Menü Display Kalibrierlösung 0.020 mS/cm Auswahl der Kalibrierung 25.0 °C Modul Cond auswählen Modul Cond 7700 Automatik mit Standard-Kalibrierlösung Manuelle Vorgabe einer Kalibrierlösung Produktkalibrierung Kalibrierablauf “Manuelle Vorgabe Dateneingabe - Sensor vorgemessen einer Kalibrierlösung” wählen, mit enter bestätigen. zurück Eingabe der Prozeßtemperatur, falls 0.020 mS/cm...
-
Seite 37: Produktkalibrierung
= 25 °C Dem Prozeß wird eine Probe entnommen. Bei der Messung im Labor (Tk linear) müssen sowohl im Vergleichsmeßgerät als auch im M 700 die gleichen Werte für Bezugstemperatur und Temperaturkoeffizient parametriert sein. Außerdem sollte die Meßtemperatur möglichst mit der Probentempera- tur (s. - Seite 38 Menü Display Produktkalibrierung 0249 mS/cm Auswahl der Kalibrierung 25.0 °C Modul Cond auswählen Modul Cond 7700 Automatik mit Standard-Kalibrierlösung Manuelle Vorgabe einer Kalibrierlösung Kalibrierablauf Produktkalibrierung Dateneingabe - Sensor vorgemessen “Produktkalibrierung” wählen, mit enter bestätigen. zurück 0249 mS/cm 1. Schritt 25.0 °C Probe entnehmen.
-
Seite 39: Dateneingabe Vorgemessener Sensoren
Dateneingabe vorgemes- sener Sensoren Kalibrierung/Justierung Dateneingabe vorgemessener Sensoren Dateneingabe vorgemessener Sensoren Eingabe Zellkonstante und Nullpunkt eines Sensors, bezogen auf 25°C, 1013 mbar. Für das Modul gilt während der Kalibrierung der Betriebszustand HOLD, dem Modul zugeordnete Stromausgänge und Schaltkontakte verhalten sich entsprechend der Parametrierung (Modul BASE). -
Seite 40: Kalibrierung
Sensoren kalibrieren Kalibrierung Sensoren kalibrieren Die Kalibrierung der Sensoren Da die Zellkonstante fertigungsbedingten Schwankungen unterliegt, emp- fiehlt es sich, die ausgebaute Zelle mit einer Kalibrierlösung (z. B. NaCl gesät- tigt) zu kalibrieren. Die Zellkonstanten der Sensoren sind –insbesondere bei Streufeldsensoren– von der Einbaugeometrie abhängig: •... -
Seite 42: Parametrierung: Die Bedienebenen
Parametrierung Parametrierung: Die Bedienebenen Anzeigeebene, Betriebsebene, Spezialistenebene Hinweis: Betriebszustand HOLD (Parametrierung: Modul BASE) Anzeigeebene, Betriebsebene, Menü Display Spezialistenebene 0.120 mS/cm Parametrierung aufrufen 25,6 °C Aus dem Meßmodus heraus: Menüauswahl Taste menu: Menüauswahl. Parametrierung mit Pfeiltasten wäh- len, mit enter bestätigen. Auswahl: [enter] zurück zum Messen... -
Seite 43: Parametrierung: Funktionen Sperren
Parametrierung: Funktionen sperren Spezialistenebene: Funktionen für die Betriebsebene sperren / freigeben Hinweis: Betriebszustand HOLD (Parametrierung: Modul BASE) Spezialistenebene: Menü Display Funktionen sperren / freigeben Beispiel: Sperren der Einstellmöglichkeit für die Kalibrierung für den Zugriff aus der Betriebsebene 0.120 mS/cm 25.0°C Parametrierung (Spezialist) Parametrierung aufrufen Systemsteuerung... -
Seite 44: Parametrierung Aufrufen
Parametrierung aufrufen Parametrierung aufrufen Menü Display Parametrierung 0.120 mS/cm Parametrierung aufrufen 25.0°C Aus dem Meßmodus heraus: Menüauswahl Taste menu drücken: Menüauswahl. Parametrierung mit Pfeiltasten wäh- len, mit enter bestätigen. Auswahl: [enter] Paßzahl im Lieferzustand: 1989 zurück zum Messen Lingua 0.120 mS/cm Modul auswählen, 25.0°C bestätigen mit enter. -
Seite 45: Parametrierung Dokumentieren
Dokumentieren Parametrierung dokumentieren Im Interesse hoher Anlagen- und Gerätesicherheit laut GLP müssen Sie alle Parametersatzeinstellungen am Gerät nachvollziehbar dokumentie- ren. Dazu steht Ihnen eine Excel-Datei auf CD-ROM (im Lieferumfang des Grundgerätes oder als Download unter www.mt.com/pro) zum Eintragen der Parametereinstellungen zur Verfügung. Die Excel-Datei enthält zu jedem Modul ein Datenblatt mit den Werten der Parametersätze Werkseinstellung, Parametersatz A und Parametersatz B. - Seite 46 Parametrierung dokumentieren Im Bearbeitungsfenster der Excel-Datei wählen Sie das Datenblatt des Moduls aus, dessen Parametersatz-Einstellungen Sie dokumentieren wollen. Parametrieren Sie das gewählte Modul und tragen Sie die eingestellten Werte in die entsprechenden Felder des Modul-Datenblattes ein. Achtung! Während der Parametrierung ist der Betriebszustand Display "HOLD"...
-
Seite 47: Parametrierung
Parametrierung Voreinstellung und Auswahlbereich Hinweis: Betriebszustand HOLD aktiv Parameter Vorgabe Auswahl / Bereich Eingangsfilter Aus, Ein • Impulsunterdrückung Sensordaten • Sensortyp anderer 2-El-Sensor, anderer 4-El-Sensor anderer 2-EL- InPro7000-VP-Serie Sensor InPro7100-VP-Serie • Nominelle Zellkonstante X.XXXX (Eingabe) abhängig von der Sensorauswahl 1.0000 cm* •... -
Seite 48: Tk Meßmedium
Parametrierung Tk Meßmedium Hinweis: Betriebszustand HOLD aktiv Menü Display Tk Meßmedium 0.220 mS/cm Tk Meßmedium 20.1 °C Zur Auswahl stehen: Modul Cond 7700 (Spezialist) Eingangsfilter • linear (Eingabe Tk-Koeffizient) Sensordaten • EN 27888 Cal-Voreinstellungen Tk Meßmedium • Reinstwasser Meldungen (Zusatzfunktion SW 700-008). Sperren zurück 0.220 mS/cm... -
Seite 49: Parametrierung. Konzentrationsverläufe
Parametrierung. Konzentrationsverläufe Voreinstellung und Auswahlbereich Hinweis: Betriebszustand HOLD aktiv Parameter Vorgabe Auswahl / Bereich Ein, Aus Konzentration H 2 SO 4 (0-30 %), H 2 SO 4 (32-84 %), H 2 SO 4 (92- • Medium (Auswahl “Ja”) H 2 SO 4 99 %), HNO 3 (0-30 %), HNO 3 (35-96 %), (0-30%) HCl (0-18 %), HCl (22-39 %) - Seite 50 Salpetersäure HNO c[Gew%] Salzsäure HCl c[Gew%]...
- Seite 51 Natronlauge NaOH c[Gew%] Kochsalzlösung NaCl c[Gew%]...
-
Seite 52: Konzentrationstabelle (Zusatzfunktion)
Konzentrationstabelle (Zusatzfunktion) Menüauswahl: Parametrierung/Systemsteuerung/Konzentrationstabelle Vorgabe einer speziellen Konzentrationslösung für die Leitfähigkeitsmessung Konzentrationstabelle (Zusatzfunktion SW 700-009) Für die kundenspezifische Lösung können 5 Konzentrationswerte A-E in einer Matrix mit 5 vorzugebenden Temperaturwerten 1-5 eingegeben werden. Dazu werden zuerst die 5 Temperaturwerte eingegeben, anschließend die zugehörigen Leitfähigkeitswerte für jede der Konzentrationen A-E. -
Seite 53: Ph-Wert-Berechnung
pH-Wert-Berechnung Hinweis: 2 Leitfähigkeitsmodule erforderlich pH-Wert-Berechnung aus Doppel-Leitfähigkeitsmessung Bei der Überwachung von Kesselspeisewasser in Kraftwerken läßt sich aus einer Doppel-Leitfähigkeitsmessung der pH-Wert errechnen. Hierzu wird der Leitwert des Kesselspeisewassers vor und nach dem Ionenaustauscher gemes- sen. Diese häufig angewandte Methode der indirekten pH-Wert-Messung ist relativ wartungsarm und hat folgenden Vorteil: Eine reine pH-Wert-Messung in Reinstwasser ist sehr kritisch. -
Seite 54: Empfohlene Ph-Bereiche
Empfohlene pH-Bereiche: 10 ± 0,2 für < 136 bar Betriebsüberdruck bzw. 9,5 ± 0,2 für > 136 bar Betriebsüberdruck µS/cm µS/cm hinter dem Kationenaustauscher gemessene Leitfähigkeit (COND2) Abbildung: Konditionierung des Kesselwassers von Naturumlaufkesseln mit Natriumhydroxid. Zusammenhang zwischen dem pH-Wert und der vor bzw. hinter dem Kationenaustauscher gemessenen Leitfähigkeit. Quelle: Anhang zur VGB-Richtlinie für Kesselspeisewasser, Kesselwasser und Dampf von Dampferzeugern über 68 bar zulässigem Betriebsüberdruck–(VGB-R 450 L, Ausgabe 1988) -
Seite 55: Calculation Blocks
Calculation Blocks Menüauswahl: Parametrierung/Systemsteuerung/Calculation Blocks Verrechnung vorhandener Meßgrößen zu neuen Meßgrößen Calculation Blocks Ein Verrechnungsmodul hat zwei Meßmodule mit allen ihren Meßwerten als Eingangswerte. Zusätzlich geht der allgemeine Gerätestatus (NAMUR-Signale) mit ein. Aus den vorhandenen Meßgrößen wird die Differenz berechnet. Stromausgänge Alle Stromausgänge können zur Ausgabe der durch die Calculation Blocks gebildeten neuen Meßgrößen parametriert werden... -
Seite 56: Calculation Blocks Aktivieren
Calculation Blocks aktivieren Menüauswahl: Parametrierung/Systemsteuerung/Calculation-Blocks Zuordnung von 2 Cond-Meßmodulen zu Calculation Blocks Zuordnung von 2 Cond-Meßmodulen Bei drei Meßmodulen kann es folgende Kombinationen als Calculations- Blocks geben: I + II , I + III , II + III Zwei Calculation Blocks können aktiviert werden. Menü... -
Seite 57: Calculation Block Parametrieren
Calculation Block parametrieren Menüauswahl: Parametrierung/Systemsteuerung/Wahl Calculation Block Festlegen der zu berechnenden Meßgröße Calculation Block Menü Display parametrieren 40.00 µS/cm Wahl Calculation Block 25.6 °C • Parametrierung aufrufen Parametrierung (Spezialist) Systemsteuerung • Systemsteuerung Modul FRONT 700-011 • Auswahl des Moduls Modul BASE 700-021 Modul Cond 7700 Modul Cond 7700 Calc Cond/Cond... -
Seite 58: Usp-Funktion
USP-Funktion Überwachung von Reinstwasser in der pharmazeutischen Industrie (Einstellung: Parametrierung Cond-Modul) USP-Funktion, Schaltausgang festlegen 0.003 mS/cm 18.8 °C Wenn ein Cond-Modul vorhanden ist, kann Kontakt K1 (Spezialist) einer der potentialfreien Schaltausgänge Verwendung NAMUR Wartungsbedarf Meßgröße NAMUR HOLD des Moduls BASE (K1, K2 bzw. K3) der USP- Grenzwert Grenzwert Funktion zugeordnet werden... -
Seite 59: Logbuch
Logbuch Liefereinstellung Logbuch, Liefereinstellung Parametrierung/Systemsteuerung/Logbuch Hinweis: Betriebszustand HOLD Menü Display Logbuch, Liefereinstellung 120 mS/cm Logbuch 25,6 °C Auswahl der Meldungen, die im Logbuch (Spezialist) Ausfall protokollieren Logbuch protokolliert werden. Die Nein Warnung protokollieren Nein letzten 50 Ereignisse werden mit Logbuch löschen Datum und Uhrzeit erfaßt. -
Seite 60: Meldungen: Voreinstellung Und Auswahlbereich
Meldungen Parametrierung Meldungen: Voreinstellung und Auswahlbereich Hinweis: Betriebszustand HOLD aktiv Parameter Vorgabe Auswahl / Bereich Meldungen Grenzen max. Aus, Gerätegrenzen max., Grenzen variabel* • Leitfähigkeit Aus, Gerätegrenzen max., Grenzen variabel* • spez. Widerstand Aus, Gerätegrenzen max., Grenzen variabel* • Konzentration Aus, Gerätegrenzen max., Grenzen variabel* •... -
Seite 61: Parametrierung Von Meldungen
Parametrierung von Meldungen Meldungen Hinweis: Betriebszustand HOLD aktiv Menü Display Meldungen 0.220 mS/cm Meldungen 20.1 °C Alle vom Meßmodul ermittelten Meldungen (Spezialist) Parameter können Meldungen Meldungen Leitfähigkeit Meldungen spez. Widerstand erzeugen. Meldungen Konzentration • Gerätegrenzen max: Meldungen Temperatur Meldungen Salinität Meldungen werden erzeugt , wenn Zurück die Meßgröße (z.B. -
Seite 62: Stromausgänge, Kontakte, Ok-Eingänge
Stromausgänge, Kontakte, OK-Eingänge Menüauswahl: Parametrierung/Modul BASE Hinweis: Betriebszustand HOLD Menü Display Parametrierung Modul BASE 0.020 mS/cm Stromausgang parametrieren Stromausgang parametrieren 19.2°C • Parametrierung aufrufen • Parametrierung aufrufen Modul BASE (Spezialist) Ausgangsstrom I2 • Paßzahl eingeben • Paßzahl eingeben Kontakt K4 (NAMUR Ausfall) •... -
Seite 63: Stromausgänge: Kennlinienverlauf
Stromausgänge: Kennlinienverlauf Menüauswahl: Parametrierung/Modul BASE • Kennlinie linear Der Ausgangsstrom folgt der Meßgröße linear. Ausgangsstrom Meßgröße Ende Anfang • Kennlinie trilinear Erfordert die Eingabe zweier zusätzlicher Eckpunkte: Ausgangsstrom 2. Eckpunkt Y 1. Eckpunkt Y Meßgröße Ende Anfang 1. Eckpunkt X 2. -
Seite 64: Kennlinie Funktion
• Kennlinie Funktion Nichtlinearer Verlauf des Ausgangsstroms, ermöglicht eine Messung über mehrere Dekaden, z.B. die Messung sehr kleiner Meßwerte mit hoher Auflösung sowie die Messung großer Meßwerte (gering auflösend). Erforderlich: Eingabe des Wertes für 50 % Ausgangsstrom. Ausgangsstrom Eingabe für “50 %-Punkt”: z.B.: 10 % der Meßgröße Meßgröße... -
Seite 65: Ausgangsfilter
Ausgangsfilter Zeitkonstante. Zeitkonstante Ausgangsfilter Zur Beruhigung des Stromausgangs kann ein Tiefpaß-Filter mit einstellbarer Zeitkonstante eingeschaltet werden. Bei einem Sprung am Eingang (100 %) steht nach Erreichen der Zeitkonstante am Ausgang ein Pegel von 63 %. Die Zeitkonstante kann im Bereich 0 ... 120 s eingestellt werden. Wird die Zeitkonstante mit 0 s eingestellt, folgt der Stromausgang der Eingangsgröße. -
Seite 66: Namur-Signale: Stromausgänge
Stromausgänge: Verhalten bei Meldungen NAMUR-Signale: Stromausgänge Verhalten bei Meldungen. HOLD, 22 mA-Signal Verhalten bei Meldungen Je nach Parametrierung (“ Meldungen”) 0,120 mS/cm 19.0 °C nehmen die Stromausgänge einen der folgen- Verhalten bei Meldungen (Spezialist) den Zustände ein: HOLD akt. Meßwert 22mA-Meldung letzter Meßwert •... -
Seite 67: Namur-Signale: Schaltkontakte
NAMUR-Signale: Schaltkontakte Ausfall, Wartungsbedarf, HOLD (Funktionskontrolle) Im Lieferzustand sind die potentialfreien Relaisausgänge des Moduls BASE voreingestellt auf die NAMUR-Signale: Ausfall Kontakt K4, Ruhekontakt (Meldung Stromausfall) Wartungsbedarf Kontakt K3, Arbeitskontakt HOLD Kontakt K2, Arbeitskontakt NAMUR-Signale; Lieferzustand der Kontaktbelegung 0.120 mS/cm 19.0 °C •... -
Seite 68: Schaltkontakte: Schutzbeschaltung
Schaltkontakte: Schutzbeschaltung Schutzbeschaltung der Schaltkontakte Relaiskontakte unterliegen einer elektrischen Erosion. Besonders bei induk- tiven und kapazitiven Lasten wird dadurch die Lebensdauer der Kontakte reduziert. Elemente, die zur Unterdrückung von Funken und Lichtbogenbil- dung eingesetzt werden, sind z.B. RC-Kombinationen, nichtlineare Widerstände, Vorwiderstände und Dioden. Typische AC-Anwendungen bei induktiver Last 1 Last... -
Seite 69: Schaltkontakte
Schaltkontakte Schaltkontakte Parametrierung/Modul BASE/Schaltkontakte Menü Display Parametrierung Schaltkontakte 0.120 mS/cm Verwendung Schaltkontakte 19.2°C • Parametrierung aufrufen Kontakt K1 (Spezialist) • Paßzahl eingeben Verwendung NAMUR Wartungsbedarf Meßgröße NAMUR HOLD • Modul BASE wählen Grenzwert Grenzwert • “Kontakt ...” auswählen Hysterese Spülkontakt Wirkrichtung Parametersatz B aktiv •... -
Seite 70: Spülkontakt
Spülkontakt Spülkontakt Parametrierung/Modul BASE/Schaltkontakte/Verwendung/Spülkontakt Menü Display Parametrierung Spülkontakt 0.120 mS/cm Verwendung Schaltkontakte 19.2°C • Parametrierung aufrufen Kontakt K1 (Spezialist) • Paßzahl eingeben Verwendung NAMUR Wartungsbedarf Meßgröße NAMUR HOLD • Modul BASE wählen Grenzwert Grenzwert • Kontakt auswählen (z.B. K1) Hysterese Spülkontakt Wirkrichtung Parametersatz B aktiv... -
Seite 71: Symbole In Der Meßwertanzeige
Grenzwert Grenzwert, Hysterese, Kontakttyp Parametrierung/Modul BASE/Schaltkontakte/Verwendung Menü Display Parametrierung Grenzwert 0.120 mS/cm Stromausgang parametrieren Schaltausgang: Grenzwert 19.2°C • Parametrierung aufrufen • Parametrierung aufrufen Kontakt K1 (Spezialist) • Paßzahl eingeben • Paßzahl eingeben Verwendung NAMUR Wartungsbedarf Meßgröße NAMUR HOLD • Modul BASE wählen •... -
Seite 72: Eingänge Ok1,Ok2. Pegel Festlegen
Eingänge OK1,OK2. Pegel festlegen. Parametrierung/Modul BASE/Eingänge OK1, OK2 Hinweis: Betriebszustand HOLD (Parametrierung: Modul BASE) Menü Display Parametrierung OK-Eingänge 0.120 mS/cm OK1 Verwendung 19.2°C Eingänge OK1, OK2 (Spezialist) • Parametrierung aufrufen OK2 Verwendung siehe • Paßzahl eingeben “Matrix Funktionssteuerung” • Modul BASE wählen OK1 Verwendung •... -
Seite 73: Parametersatz Über Ok2 Umschalten
Parametersatz über OK2 umschalten Parametrierung/Systemsteuerung/Matrix Funktionssteuerung Hinweis: Betriebszustand HOLD (Parametrierung: Modul BASE) Parametersätze 2 komplette Parametersätze (A, B) können im Gerät abgelegt werden. Die Umschaltung der Parametersätze kann über den Eingang OK2 erfolgen. Über einen Schaltkontakt kann signalisiert werden, welcher Parametersatz gerade aktiv ist. -
Seite 74: Wartung
Wartung Sensormonitor Abgleich Temperaturfühler Wartung Sensormonitor, Temperaturfühlerabgleich Hinweis: Betriebszustand HOLD aktiv Menü Display Wartung Wartung aufrufen 0.225 mS/cm 25.6 °C Aus dem Meßmodus heraus: Menüauswahl Taste menu: Menüauswahl. Wartung (maint) mit Pfeiltasten wählen, mit enter bestätigen. Paßzahl 2958 (Die Paßzahl kann vom Auswahl: [enter] Spezialisten geändert werden) -
Seite 75: Diagnosefunktionen
Diagnose Moduldiagnose Sensormonitor Cal-Protokoll USP-Funktion Diagnosefunktionen Informationen zum allgemeinen Status des Meßsystems Menüauswahl: Diagnose Menü Display Diagnosefunktionen 0.002 mS/cm Diagnose aufrufen 23.7 °C Aus dem Meßmodus heraus: Menüauswahl Taste menu: Menüauswahl. Diagnose mit Pfeiltasten wählen, mit enter bestätigen. Auswahl: [enter] zurück zum Messen Lingua 0.003 mS/cm... -
Seite 76: Diagnose-Meldungen Als Favorit Setzen
Diagnose-Meldungen als Favorit setzen Menüauswahl: Parametrierung/Systemsteuerung/Matrix Funktionssteuerung Menü Display Favoriten auswählen 0.245 Favoriten-Menü Diagnosefunktionen können aus dem Meßmodus heraus sofort über einen 24.0 mS/cm Softkey abgerufen werden. Die “Favoriten” werden im °C Diagnosemenü festgelegt. 31.03.07 Favoriten-Menü 0245 mS/cm Favoriten auswählen 25.6 °C Taste menu: Menüauswahl Menüauswahl... -
Seite 77: Parametrierung/Systemsteuerung/Matrix Funktionssteuerung
Diagnose-Meldungen als Favorit setzen Diagnose-Meldungen als Favorit setzen Menüauswahl: Parametrierung/Systemsteuerung/Matrix Funktionssteuerung Nebenanzeigen (1) Entsprechend der Werksvoreinstellung erfolgt hier die Anzeige zusätzlicher Werte im Meß- modus. Durch Druck auf den zugeordneten Softkey (2) werden die von den Modulen gelieferten Meßgrößen, zusätzlich Datum und Uhrzeit, angezeigt. - Seite 78 Menü Display Favoriten auswählen Favoriten-Menü Diagnosefunktionen können aus dem mS/cm Meßmodus heraus sofort über einen Softkey abgerufen werden. Die “Favoriten” werden im °C Diagnosemenü festgelegt. Favoriten-Menü 09.03.07 120 mS/cm Favoriten auswählen 25.6 °C Menüauswahl Taste menu: Menüauswahl Diagnose mit Pfeiltasten wählen, mit enter bestätigen.
-
Seite 79: Diagnose Aufrufen
Aktuelle Meldungsliste Diagnosefunktionen Informationen zum allgemeinen Status des Meßsystems Menüauswahl: Diagnose - Aktuelle Meldungsliste Menü Display Diagnosefunktionen 120 mS/cm Diagnose aufrufen 25.6°C Aus dem Meßmodus heraus: Menüauswahl Taste menu: Menüauswahl. Diagnose mit Pfeiltasten wählen, mit enter bestätigen. Auswahl: [enter] zurück zum Messen Lingua 120 mS/cm Das Menü... - Seite 80 Meldungen Modul Cond 7700(X) Meldungen Cond Meldungstyp C008 Messwertverarbeitung (Abgleichdaten) AUSF C009 Modul-Ausfall (Firmware Flash-Checksumme) AUSF C010 Leitfähigkeit Meßbereich AUSF C011 Leitfähigkeit Alarm LO_LO AUSF C012 Leitfähigkeit Alarm LO WARN C013 Leitfähigkeit Alarm HI WARN C014 Leitfähigkeit Alarm HI_HI AUSF C015 Temperatur Meßbereich AUSF...
- Seite 81 Meldungen Meldungstyp Meldungen Cond C044 Salinität Alarm HI_HI AUSF C045 Leitwert Meßbereich AUSF C050 man. Temperatur Meßbereich AUSF SENSOFACE SAD: Polarisation C060 parametrierbar C061 SENSOFACE SAD: Kabel parametrierbar C090 USP-Grenzwert parametrierbar C120 Falscher ISM-Sensor AUSF C121 ISM-Sensor AUSF C122 ISM-Sensorspeicher WARN C123 Neuer Sensor, Justierung erforderlich...
- Seite 82 Meldungen Meldungen Calculation Block COND / COND Meldungstyp E020 spez. Widerstand-Diff Meßbereich AUSF E021 spez. Widerstand-Diff Alarm LO_LO AUSF E022 spez. Widerstand-Diff Alarm LO WARN E023 spez. Widerstand-Diff Alarm HI WARN E024 spez. Widerstand-Diff Alarm HI_HI AUSF E030 RATIO Meßbereich AUSF E031 RATIO Alarm LO_LO...
-
Seite 83: Technische Daten
Technische Daten Technische Daten M 700 Cond 7700(X) Eingang Cond Betrieb mit 2- oder 4-Elektroden-Sensoren (EEx ia IIC) Leitfähigkeit 0,000 µS/cm ... 1999 mS/cm spez. Widerstand 0,5 Ω cm ... 999 MΩ cm Konzentration 0,00 ... 100,0 Gew % Salinität 0,0 ... - Seite 84 Technische Daten Temperaturfühler Pt100 / Pt1000 / NTC 30 kΩ / Ni 100 Anschluß 3-Leiter, abgleichbar Meßbereich (MB) Pt100 / Pt1000: -50 ... +250 °C NTC 30 kΩ: -10 ... +150 °C Ni 100: -50 ... +180 °C Auflösung 0,1 °C Betriebsmeßabweichung 0,2 % v.
- Seite 85 Technische Daten Zul. Zellkonstante 0,0050 ... 199,99 cm –1 Kalibrierprotokoll Aufzeichnung von: Zellkonstante, Kalibrierverfahren mit Datum und Uhrzeit Ausgangskennlinien linear trilinear Funktion (logarithmisch) beliebig über Tabelle USP-Funktion Wasserüberwachung in der Pharmazie (USP) mit zusätzlich eingebbarem Grenzwert (%) Ausgabe über Schaltkontakt (K1 ... K3, BASE) möglich Der USP-Wert steht als Meßgröße USP% zur Verfügung (parametrierbar für Display, Stromausgang, Grenzwerte, Meßwertrecorder).
-
Seite 86: Allgemeine Daten
Technische Daten Allgemeine Daten Explosionsschutz ATEX: siehe Typschild: KEMA 04 ATEX 2056 (nur Modul in Ex-Ausführung) II 2 (1) GD EEx ib [ia] IIC T4 T 70 °C NI, Class I, Div 2, GP A, B, C, D T4 with IS circuits extending into Division 1 Class I, Zone 2, AEx nA, Group IIC, T4 Class I, Zone 1, AEx me ib [ia] IIC, T4 CSA:... -
Seite 87: Anhang
Anhang: Minimale Meßspannen bei Stromausgängen Das Modul Cond 7700(X) ist ein Meßmodul und verfügt nicht über Stromausgänge. Diese sind im Modul BASE (Grundgerät) oder in Kommunikationsmodulen (z. B. Modul Out 700) vorhanden und sind auch dort zu parametrieren. Die minimale Stromspanne soll verhindern, daß die Auflösungsgrenze der Meßtechnik (±... -
Seite 88: Übersicht Zur Parametrierung
Übersicht zur Parametrierung Parametrierung 7.00 pH 25.6 °C Aufruf aus dem Meßmodus: Taste menu: Menüauswahl. Menüauswahl Parametrierung mit Pfeiltasten wählen, mit enter bestätigen. Spezialistenebene Zugriff auf sämtliche Einstellungen, auch die Festlegung der Auswahl: [enter] Paßzahlen. Freigeben und Sperren von Funktionen für den Lingua zurück zum Messen Zugriff aus der Betriebsebene heraus. -
Seite 89: Menü Parametrierung
Menü Parametrierung Displayeinstellungen: Modul FRONT Sprache Meßwertanzeige Angaben zur Meßwertdarstellung auf dem Display: • Hauptanzeige - Auswahl der Anzeige von ein oder zwei Hauptmeßwerten • Anzeigeformat - Kommastellen • Blickwinkel Meßwertrecorder Option. 2-kanalig, Auswahl von Meßgröße, Anfang und Ende • Zeitbasis •... - Seite 90 Menü Parametrierung Modul Cond 7700(X) Eingangsfilter Sensordaten Angaben zur Meßwertdarstellung auf dem Display: • Sensortyp - Auswahl • Nom. Zellkonstante - Auswahl für Messen / Kalibrieren • Temperaturerfassung - Temperaturfühler - Meßtemperatur - Cal-Temperatur • Sensocheck Cal-Voreinstellungen • Kalibrierlösung - NaCl 0.01 mol/l - NaCl 0.1 mol/l - NaCl gesättigt - KCl 0.01 mol/l...
-
Seite 91: Menü Kalibrierung
Menü Kalibrierung Modul Cond 7700(X) Automatik Vorgabe Kalibrierlösung Produktkalibrierung Dateneingabe Menü Wartung Modul BASE Stromgeber Ausgangsstrom einstellbar 0 ... 22 mA Modul Cond 7700(X) Sensormonitor Widerstand, Leitwert, RTD, Temperatur Abgleich Temp.-Fühler Ausgleich der Leitungslänge Menü Diagnose Aktuelle Meldungsliste Liste aller Warn- und Ausfallmeldungen Meßstellenbeschreibung Logbuch Gerätebeschreibung... -
Seite 92: Index
Index Abgleich Temperaturfühler ................. 74 Aktiven Parametersatz über Schaltkontakt signalisieren ......73 Aktuelle Meldungsliste ................. 75, 79 Anschlußbelegung ..................18 Anzeigeebene .................... 42 Ausfall ....................... 67 Ausgangsfilter .................... 65 Automatische Kalibrierung mit Standard-Kalibrierlösung ......33 Automatische Temperaturkompensation ............ 30 Bedienebenen .................... 42 Beschaltungsbeispiele ................ - Seite 93 Index EMV ......................86 Entsorgung ....................2 Favoriten ....................77 FDA 21 CFR Part 11 ................... 10 Freigabe (Softkey-Funktion)................ 43 Funktionen sperren ..................43 Funktionskontrolle ..................67 Garantie ...................... 2 Gerätegrenzen max ................... 61 Gerätesoftware ..................12 Gerätesoftware / Modulsoftware abfragen ..........12 Grafikdisplay ....................
- Seite 94 Index Klemmenschild ..................16, 18 Klemmenschilder der “verdeckten” Module ..........16 Kochsalzlösung ..................51 Kontakttyp ....................71 Konzentration .................... 49 Konzentrationstabelle ................52 Konzentrationsverläufe ................49 Kurzbeschreibung ..................14 LED ......................14 Liefereinstellung ..................59 logarithmische Ausgangskennlinie ............. 64 Logbuch ....................59, 75 Manuelle Temperaturkompensation ............
- Seite 95 Index Natronlauge ....................51 Nebenanzeigen ..................14, 25 OK1/OK2 Schaltpegel ................72 OK1 Verwendung ..................72 OK2, Umschalten Parametersätze (A, B) ............. 73 Parametersatz über OK2 umschalten ............73 Parametrierung ..................45 Parametrierung: Übersicht ................. 89 Parametrierung aufrufen ................44 Parametrierung dokumentieren ............
- Seite 96 Index Seriennummer ................... 12 Sicherheitshinweise ..................11 Slot für SmartMedia-Card ................16 SmartMedia-Card ..................16 Softkeys ....................14, 25 Softwareversion ..................12 Spezialistenebene ..................42 Spülkontakt ....................70 Stromausgänge ..................87 Stromausgänge: Kennlinienverlauf ............. 63 Stromausgang parametrieren ..............62 Technische Daten ................. 83, 86 Temperaturfühlerabgleich ................
- Seite 99 Erläuterung der für dieses Modul Symbol wichtigen Piktogramme Gerät befindet sich im Meßmodus Gerät befindet sich im Kalibrier-Modus. Betriebszustand HOLD aktiv für das jeweils kalibrierte Modul. Gerät befindet sich im Wartungs-Modus. Betriebszustand: HOLD. Gerät befindet sich im Parametrier-Modus.Betriebszustand: HOLD. Gerät befindet sich im Diagnose-Modus HOLD.
-
