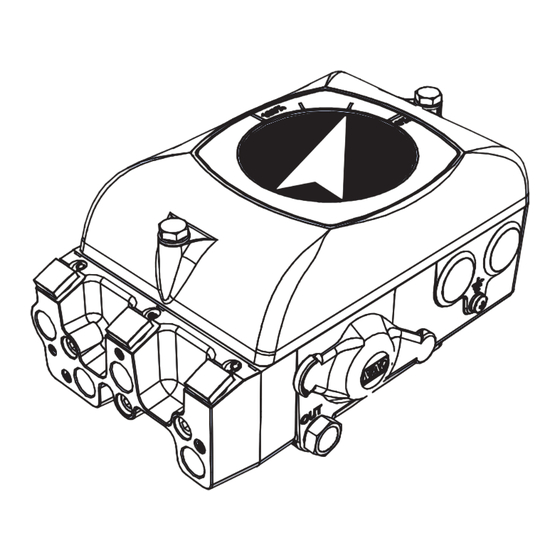

VAC V200E Installations-, Betriebs- Und Wartungsanleitung
Inhaltszusammenfassung für VAC V200E
- Seite 1 V200 STELLUNGSREGLER www.vac.se VAC, Valve Accessories & Controls. www.vac.se V200 STELLUNGSREGLER Installations-, Betriebs- und Wartungsanleitung 92207r1...
-
Seite 3: Inhaltsverzeichnis
V200 STELLUNGSREGLER www.vac.se INHALT 1 EINFÜHRUNG ....................Funktionsprinzip ................Produktkennzeichnung ..............Empfehlungen zur Luftqualität ............Sicherheitsanweisungen ..............2 INSTALLATION ....................Anschlüsse ..................Allgemeine Montageanweisungen ............ 2.2.1 Drehantrieb ..................2.2.2 Linearantrieb ..................Installationsanleitung für Drehantriebe ..........2.3.1 Doppeltwirkend .................. 2.3.2 Einfachwirkend .................. -
Seite 4: Einführung
V200 STELLUNGSREGLER www.vac.se 1 EINFÜHRUNG 1.1 Funktionsprinzip verbunden und folgt dessen Bewegungen. Der V200 arbeitet nach dem Kraftvergleichsprinzip. Das System ist stabil, wenn sich die vergoldete Der gewünschte Wert beeinflusst in Form von Druck Spule(7) in neutraler Position befindet und die Kräfte, die Membran(1) mittels der Kraft, die erzeugt und die auf den Kraftvergleichshebel einwirken, im auf den Kraftvergleichshebel(2) übertragen wird. -
Seite 5: Empfehlungen Zur Luftqualität
V200 STELLUNGSREGLER www.vac.se Um normale Betriebssicherheit bei Stellungs- 1.3 Empfehlungen zur Luftqualität reglerprodukten von VAC sicherzustellen, empfeh- len wir, einen Wasserabscheider und einen Filter Niedrige Luftqualität ist eine der Hauptursachen für <80 Mikrometer so nah wie möglich am Produkt zu vorzeitige Funktionsprobleme bei pneumatischen installieren. -
Seite 6: Installation
S – Zuluft V200P: max. 10 bar / 1 MPa / 145 psi V200E: 1,5 - 10 bar / 0,15 -1 MPa / 23 - 145 psi I – Einspeisung, Drucksignal V200P: 0,2 - 1 bar / 20-100 kPa / 3-15 psi V200E: Angeschlossen –... -
Seite 7: Allgemeine Montageanweisungen
(Tiefe 1/2" / 12mm) depth (Tiefe 1/2" / 12mm) depth 2.2.1 Drehantrieb Der VAC V200 hat ein sehr stabiles und angemes- sen dimensioniertes Antriebswellenlager. Dennoch sollte der Stellungsreglerantrieb(A) ordnungsgemäß mit der Spindel des Drehantriebs(B) abgestimmt sein. Ein relativ kleiner Fehler kann in Kombination mit einer starren Verbindung sehr starke Radialkräfte... -
Seite 8: Installationsanleitung Für Drehantriebe
V200 STELLUNGSREGLER www.vac.se 2.3 Installationsanleitung für Drehantriebe Direkt (gegen den Uhrzeigersinn) 2.3.1 Doppeltwirkend Signal öffnet Invers (im Uhrzeigersinn) Signal schließt 2.3.2 Einfachwirkend Direkt Invers Feder schließt Feder öffnet (gegen den Uhrzeigersinn) (im Uhrzeigersinn) Signal schließt Signal öffnet Invers Direkt Feder schließt Feder öffnet... -
Seite 9: Installationsanleitung Für Linearantriebe
V200 STELLUNGSREGLER www.vac.se 2.4 Installationsanleitung für Linearantriebe 2.4.1 Doppeltwirkend Direkt (gegen den Uhrzeigersinn) Signal schließt Signal öffnet Invers (im Uhrzeigersinn) Signal öffnet Signal schließt 2.4.2 Einfachwirkend Direkt Feder öffnet Feder schließt (gegen den Uhrzeigersinn) Signal schließt Signal öffnet Feder öffnet Feder schließt Invers (im Uhrzeigersinn) Signal öffnet... -
Seite 10: Kurvenscheibe
V200 STELLUNGSREGLER www.vac.se 2.5 Kurvenscheibe Der V200 wird standardmäßig mit der C1Kurven scheibe geliefert, ab Werk eingestellt für 90° ±1° direkt (gegen den Uhrzeigersinn) drehend. 2.5.1 Anpassungen Entfernen Sie die vordere Abdeckung und die Anzeige. (siehe Seite 15) 1. Lockern Sie die Verriegelungsschraube(2) und die Kurvenscheibenmutter(1). -
Seite 11: Spindel
V200 STELLUNGSREGLER www.vac.se 2.6 Spindel VAC bietet verschiedene Spindeln(1) an, die für die am häufigsten verwendeten Antriebstypen geeignet sind. 2.6.1 Entfernen der Spindel Lösen Sie die Spindel durch gleichmäßiges Hebeln mit zwei Schraubenziehern unter dem Rand(2) der Spindel/ des Antriebs, wobei Sie das Gehäuse als Hebelpunkt benutzen. -
Seite 12: Installation Des Ip-Konverters
V200 STELLUNGSREGLER www.vac.se 2.7 Installation des IPKonverters 2.7.1 Interner IPKonverter Entfernen Sie die vordere Abdeckung und die Anzeige. (siehe Seite 15) 1. Lösen Sie die beiden Schrauben, die die pneumatische Abdichtplatte(1) halten, und entfernen Sie die Platte. 2. Stellen Sie sicher, dass sich die beiden O-Ringe(2) noch im Gehäuse des Stellungsreglers befinden. -
Seite 13: 4-20-Ma-Anschluss
V200 STELLUNGSREGLER www.vac.se 2.8 420mAAnschluss 2.8.1 Anschließen des Steuersignals Entfernen Sie die vordere Abdeckung und die Anzeige. (siehe Seite 15) Der Anschlussblock(1) ist jetzt leicht zugäng- lich. Schließen Sie die Kabel an ihren jeweili- gen Pol an. Maximale Kabelgröße: 2,5 mm (AWG 13) 2.8.2 Kontrolle des Steuersignals... -
Seite 14: Kalibrierung
V200 STELLUNGSREGLER www.vac.se 2.9 Kalibrierung Der V200 ist bei Lieferung ab Werk kalibriert 0100% ±1%. Bereich Null Kalibrierungsverfahren Nullposition Bitte beachten Sie: Immer zuerst Null einstellen! 1. 0% Eingangssignal einstellen. 2. Warten Sie, bis das Ventil / der Antrieb reagiert hat. -
Seite 15: Vordere Abdeckung Und Anzeige
V200 STELLUNGSREGLER www.vac.se 2.10 Vordere Abdeckung und Anzeige 2.10.1 Entfernen der vorderen Abdeckung Lösen Sie die beiden Schrauben(1) und entfernen Sie die vordere Abdeckung. 2.10.2 Entfernen der flachen Anzeigenabdeckung Wenn die Hauptabdeckung entfernt wurde, kann die Anzeigenabdeckung(2) (Klarsichtabdeckung) durch Druck von hinten entfernt werden. -
Seite 16: Installieren Der Flachen Anzeigenabdeckung
V200 STELLUNGSREGLER www.vac.se 2.10.5 Installieren der flachen Anzeigen abdeckung Platzieren Sie die Anzeigenabdeckung(1) mit der Vorderseite nach unten Richtung vorderer Abdeckung. Üben Sie Druck auf die Mitte der Anzeigen abdeckung aus, bis sie einrastet. 2.10.6 Installieren der Abdeckung der kuppel... -
Seite 17: Hauptzufuhrfilter Des Ip-Konverters
V200 STELLUNGSREGLER www.vac.se 2.11 Hauptzufuhrfilter des IP-Konverters Auswechseln des Filters 1. Schalten Sie die Hauptluftzufuhr aus oder trennen Sie sie ab. Wenn die Luftzufuhr nicht abgetrennt oder ausgeschaltet ist, kann der Druck dazu führen, dass die Filterabdeckung aus der Einheit geschleudert wird. -
Seite 18: Entfernen Und Installieren Des Pilotventils
V200 STELLUNGSREGLER www.vac.se 2.12 Pilotventil Entfernen Entfernen Sie die vordere Abdeckung und die Anzeige. (Siehe S.15) Lösen Sie die Befestigungsschraube(1) des Pilotventils. Heben Sie das Pilotventil(2) gerade nach oben. Reinigen Entfernen Sie die vergoldete Spule(3) aus dem Ventilgehäuse. Reinigen Sie die Teile mit einem weichen Tuch und einem Pfeifenreiniger. -
Seite 19: Absichtlich Leere Seite
V200 STELLUNGSREGLER www.vac.se Absichtlich leere Seite 92207r1... -
Seite 20: Ersatzteile
V200 STELLUNGSREGLER www.vac.se 3. ERSATZTEILE 3.1 Explosionszeichnung 92207r1... -
Seite 21: Ersatzteilliste
V200 STELLUNGSREGLER www.vac.se 3.2 Ersatzteilliste Artikel Beschreibung Material Teilenr. Menge Artikel Beschreibung Material Teilenr. Menge 1 ..Gehäuse ..........Aluminium, lackiert ......n/a ......1 23 ..Abdeckplatte ........... Aluminium, lackiert ......90080 ....... 1 24 ..Schraube ISO 7048 M5x14 ....Edelstahl ........7048051414 ..... 1 .. -
Seite 22: Spezifikationen
V200 STELLUNGSREGLER www.vac.se 4. SPEZIFIKATIONEN 4.1 Spezifikationen V200 Pneumatisch Elektropneumatisch Elektropneumatisch eigensicher V200P V200E V200IS ingangssignal: 0,2-1 bar / 3-15 psi 4-20mA (Max.:Ri 250 Ohm) 4-20mA (Max.:Ri 250 Ohm) Zulaufdruck: <10 bar / <1MPa / <145 psi 1,5-10bar / 0,15-1MPa / 21,8-145 psi 1,5-10bar / 0,15-1MPa / 21,8-145 psi Linearitätsabweichung:... -
Seite 23: Masse
V200 STELLUNGSREGLER www.vac.se 5. MASSE 5.1 V200P/E Std. 92207r1... - Seite 24 V200 STELLUNGSREGLER www.vac.se 92207r1...
