Inhaltszusammenfassung für HaWoTEC HWT-L910

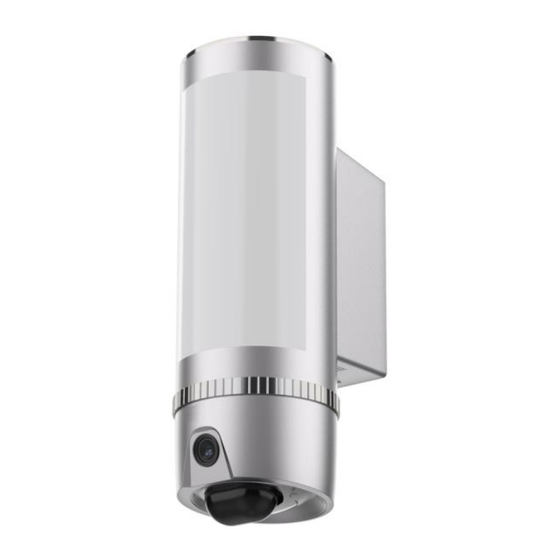

- Seite 1 Flutlichtkamera "HWT-L910"...
-
Seite 2: Allgemeine Hinweise Und Informationen
Bestimmungen vertraut gemacht zu haben. Die nicht bestimmungsgemäße Verwendung dieses Geräts entbindet den Verkäufer von allen Verpflichtungen im Schadensfall. Gleiches gilt für eigenmächtige Veränderungen an dem Gerät. Version: 1.0 © by HaWoTEC GmbH Seite II von II Erstelldatum: 21.09.2018... -
Seite 3: Inhaltsverzeichnis
5.4 Lichtsteuerung & Einstellungen ..................14 5.4.1 Details des PIR-Sensorbereichs einrichten: ..............15 5.4.2 Kamera-Video-Ausnahme & Alarmbenachrichtigung: ..........16 5.5 Intelligente Personenerkennung ..................18 5.6 Kamera teilen ........................18 PERSÖNLICHE NOTIZEN ................19 Seite 1 von 19 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 21.09.2018... -
Seite 4: Einleitung
Flutlichtkamera "HWT-L910" 1 Einleitung Vielen Dank für den Kauf der Flutlichtkamera "HWT-L910". Bevor Sie die Flutlichtkamera "HWT-L910"in Betrieb nehmen, lesen Sie sich die folgenden Kapitel sorgfältig durch. Die Beachtung dieser Bedienungsanleitung ist zwingend notwendig, um einen gefahrlosen Betrieb sicherzustellen. Bei Fragen wenden Sie sich an unseren Online Shop. -
Seite 5: Sicherheitshinweise
Beschädigungen zu vermeiden, wenn das Fahrzeug in Betrieb ist. Halten Sie alle Kabel fern von heißen oder beweglichen Teilen und elektrisch Komponenten. Bitte verwenden Sie empfohlene Kabelsätze (Netzkabel), mit den angegebenen Spezifikationen. Seite 3 von 19 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 21.09.2018... -
Seite 6: Technische Daten
100 V - 240 V Betriebsumgebung -20 °C bis +50 °C Schutzlevel IP55 Gesamtabmessung (mm) 118 x 83 x 243 Gewicht 730 g Flutlicht Farbtemperatur 3000 K (warmweiß) ≤18 W Leistung Version: 1.0 © by HaWoTEC GmbH Seite 4 von 19 Erstelldatum: 21.09.2018... -
Seite 7: Gerätebeschreibung
Benachrichtigungen aufs Smartphone bei Bewegungsmeldung in Verbindung mit Alarm und Blitzlicht • Nachtsicht bis zu 10 m & PIR-Bewegungserkennung für maximale Sicherheit • 16 GB interner Speicher; optionaler Cloudspeicher Seite 5 von 19 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 21.09.2018... -
Seite 8: Grafische Darstellung Der Flutlichtkamera
Cloud wird aufgebaut; wartet auf Einstellung Leuchtet blau Server erfolgreich verbunden Langsames Blinken: Wartet auf Blinkt rot WIFI-Einstellung Geräteaktualisierung läuft; das Blinkt abwechselnd rot und blau Gerät nicht ausschalten. Version: 1.0 © by HaWoTEC GmbH Seite 6 von 19 Erstelldatum: 21.09.2018... -
Seite 9: Installation
Flutlichtkamera "HWT-L910" 4 Installation Die HWT-L910 Flutlichtkamera kann in einer Höhe von bis zu 2 Metern aufgebracht werden. Der Bewegungssensor hat einen von Werk ab eingestellten horizontalen Bereich von 9 Metern. Bitte beachten Sie, dass die Wand dick genug sein muss, um die Flutlichtkamera sicher abbringen zu können. -
Seite 10: Installation - Sicherheitshinweise
2. Montage 1: Für die Installation an ein Steckdosengehäuse verwenden Sie die Montageplatte. Befestigen Sie die Adapterplatte mit zwei Schrauben an das Steckdosengehäuse, dann die Montageplatte an die Adapterplatte. Version: 1.0 © by HaWoTEC GmbH Seite 8 von 19 Erstelldatum: 21.09.2018... - Seite 11 3. Montage 2: Wenn Sie nicht an das Steckdosengehäuse installieren, wird die Montageplatte nicht benötigt. Der Montagsockel kann direkt an die Wand montiert werden. Verwenden Sie dafür die drei Befestigungsschrauben. Seite 9 von 19 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 21.09.2018...
- Seite 12 Montagesockel verlaufen. Schließen Sie Neutralleiter, Masse und Strom nacheinander an. 5. Setzen Sie die Kamera auf den Montagesockel. Befestigen Sie die Kamera mithilfe der Schrauben oben und unten an der Halterung. Version: 1.0 © by HaWoTEC GmbH Seite 10 von 19 Erstelldatum: 21.09.2018...
-
Seite 13: Mobile App
Flutlichtkamera "HWT-L910" 6. Nach dem Wiederherstellen der Stromversorgung leuchtet die rote Status- Anzeigeleuchte 15 Sekunden lang. Danach ist die HWT-L910 zum Einrichten bereit. Der WiFi-Status der Kamera ist auf "Standby". Das WiFi kann nun eingerichtet werden. Informationen zum Einrichten der WiFi-Verbindung finden Sie in der Anleitung. - Seite 14 Seite "Netzwerkeinstellungen" aufzurufen. Wählen Sie das passende Netzwerk aus, geben Sie das WiFi-Passwort ein und klicken Sie auf "Weiter". Wenn das blaue Licht nicht blinkt, setzen Sie bitte die Kamera zurück. Version: 1.0 © by HaWoTEC GmbH Seite 12 von 19 Erstelldatum: 21.09.2018...
- Seite 15 Bitte wählen Sie kein 5G-WiFi-Netzwerk aus. • Verwenden Sie nur erlaubte Zahlen, Satz- und Sonderzeichen im WiFi-Namen. • Verwenden Sie grundsätzlich nur eine passwortgeschützte WiFi- Verbindung. • Unterstützt keine WEP-Verschlüsselung. Seite 13 von 19 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 21.09.2018...
-
Seite 16: Lichtsteuerung & Einstellungen
Auslösen durch ein bewegtes Objekt an ist. In der PIR-Einstellung gibt es drei Modi für die PIR-Empfindlichkeit: niedrig, mittel und hoch. Linkes und rechtes PIR können auch ein- und ausgeschaltet werden. Version: 1.0 © by HaWoTEC GmbH Seite 14 von 19 Erstelldatum: 21.09.2018... -
Seite 17: Details Des Pir-Sensorbereichs Einrichten
Empfindlichkeitsmodi folgendes an: "Hoch" – 9 m; "Mittel" – 8 m; "Niedrig" – 5 m. Die PIR-Erfassungszone ist in zwei 120º-Sektoren unterteilt: Die linke und rechte Zone können sie unabhängig voneinander ein- und ausschalten. Wie im folgenden Bild gezeigt. Seite 15 von 19 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 21.09.2018... -
Seite 18: Kamera-Video-Ausnahme & Alarmbenachrichtigung
Überprüfung des Alarmereignisvideos aufzurufen. Wenn Sie keine Cloud- Aufzeichnung gekauft haben, klicken Sie auf "SD-Video". • Klicken Sie auf das Cloud-Speichersymbol auf der App-Startseite. Sie können auch eine Cloud-Aufzeichnungsseite für die Videoüberprüfung von Alarmereignissen eingeben. Version: 1.0 © by HaWoTEC GmbH Seite 16 von 19 Erstelldatum: 21.09.2018... - Seite 19 Alarm aus und startet eine Videoaufnahme. • Klicken Sie auf "Bewegungszonen", um den Bewegungserkennungsbereich auszuwählen. Der Erkennungsbereich wird durch Klicken auf jedes Quadrat auf dem Bildschirm ausgewählt. Seite 17 von 19 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 21.09.2018...
-
Seite 20: Intelligente Personenerkennung
Freunden und Familienmitgliedern zu teilen. Die Person, die den Kamera- Share erhält, hat nur die Berechtigung zum Ansehen der Aufnahmen. Die Steuerung der Kamera ist nicht möglich. Version: 1.0 © by HaWoTEC GmbH Seite 18 von 19 Erstelldatum: 21.09.2018... -
Seite 21: Persönliche Notizen
Flutlichtkamera "HWT-L910" 6 Persönliche Notizen Seite 19 von 19 © by HaWoTEC GmbH Version: 1.0 Erstelldatum: 21.09.2018... - Seite 23 Kontakt HaWoTEC GmbH Dammwiesenstraße 25 22045 Hamburg +49 (40) 413 48 752 info@firstprice24.de...
