3B SCIENTIFIC® PHYSICS
1009956 (115 V, 50/60 Hz)
1009957 (230 V, 50/60 Hz)
Bedienungsanleitung
10/15 SD/ALF
Der Funktionsgenerator FG100 entspricht den Si-
cherheitsbestimmungen
Steuer-, Regel- und Laborgeräte nach DIN EN
61010 Teil 1. Er ist für den Betrieb in trockenen
Räumen vorgesehen, die für elektrische Betriebs-
mittel geeignet sind.
Bei bestimmungsgemäßem Gebrauch ist der siche-
re Betrieb des Gerätes gewährleistet. Die Sicher-
heit ist jedoch nicht garantiert, wenn das Gerät
unsachgemäß bedient oder unachtsam behandelt
wird.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb
nicht mehr möglich ist (z.B. bei sichtbaren Schä-
den), ist das Gerät unverzüglich außer Betrieb zu
setzen.
Gerät nur in trockenen Räumen benutzen.
Nur mit dem mitgelieferten Steckernetzgerät be-
treiben.
Funktionsgenerator FG100
1. Sicherheitshinweise
für
elektrische
Mess-,
Keine Fremdspannung an die Ausgangsbuchsen
legen.
Maximale Eingangsspannung von 5 V für Steu-
erspannung und Trigger nicht überschreiten.
Insbesondere bei hohen Frequenzen und Signal-
formen mit hohem Oberwellenanteil können elekt-
romagnetische Wellen erzeugt werden, die andere
Geräte in der näheren Umgebung stören.
Sicherstellen, dass keine anderen Geräte gestört
werden.
Gegebenenfalls Funktionsgenerator FG100 nur
kurzfristig betreiben.
Maximale Experimentierkabellänge von 5 m nicht
überschreiten.
1

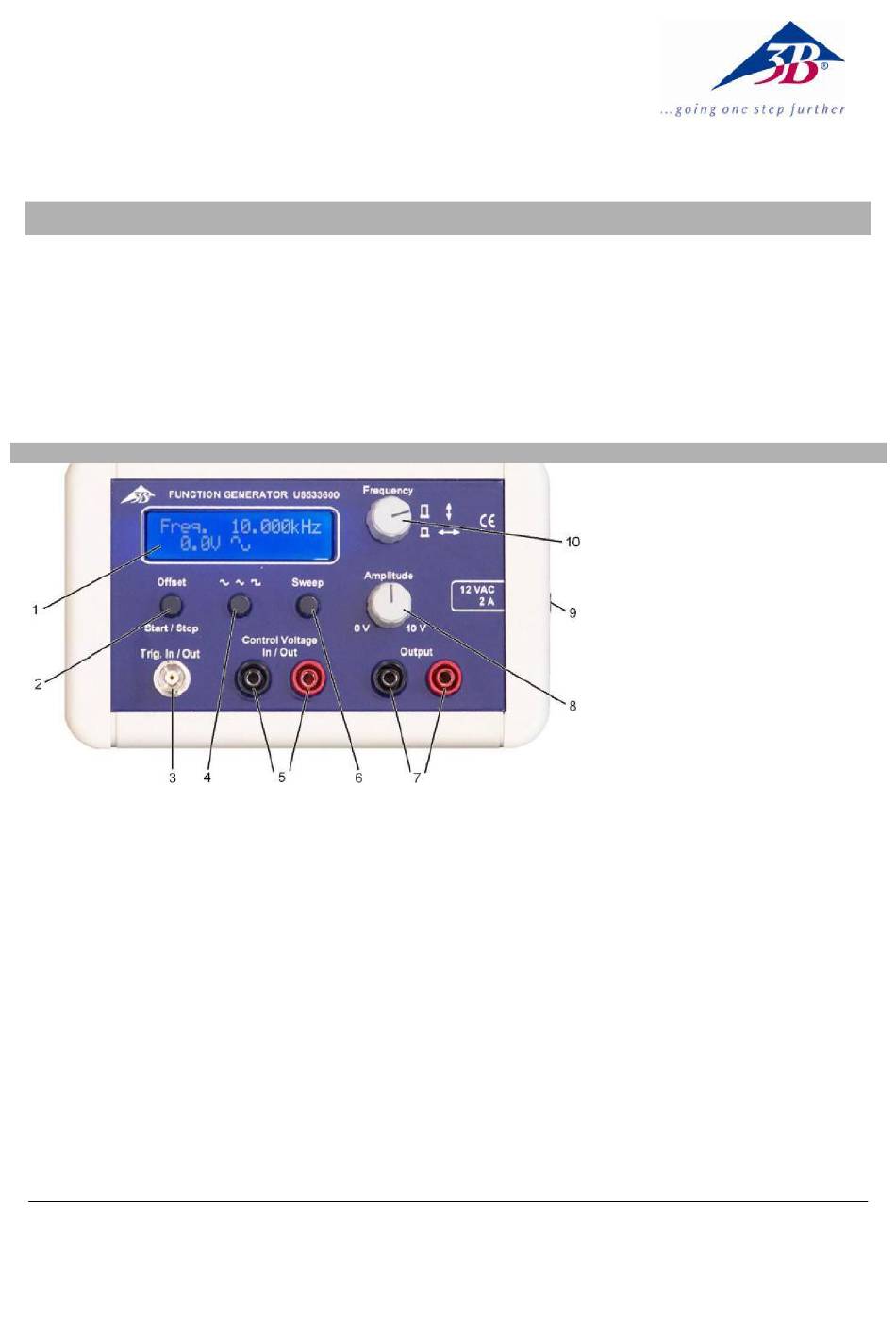

1 Anzeigefeld (Display)
2 Taste für Offset-Einstellung
und Start/Stopp für Sweep
3 BNC-Buchse Trigger Ein-
/Ausgang
4 Taste zur Einstellung der Sig-
nalform
5 Eingang Steuerspannung /
Ausgang Rampe
6 Taste zur Wahl des Sweep-
Modus
7 Ausgangsbuchsen
8 Amplitudensteller
9 Hohlbuchse für Steckernetz-
gerät
10 Drehimpulsgeber
Werbung
Inhaltszusammenfassung für 3B SCIENTIFIC PHYSICS FG100
- Seite 1 6 Taste zur Wahl des Sweep- Modus 7 Ausgangsbuchsen 8 Amplitudensteller 9 Hohlbuchse für Steckernetz- gerät 10 Drehimpulsgeber Der Funktionsgenerator FG100 entspricht den Si- cherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte nach DIN EN Keine Fremdspannung an die Ausgangsbuchsen 61010 Teil 1.
- Seite 2 2. Beschreibung Ausgang: Ausgangsamplitude: 0 bis 10 V, stufenlos einstell- Der Funktionsgenerator FG100 ist ein extern wob- belbarer Funktionsgenerator mit Leistungsverstärker für den Einsatz in Schüler- und Praktikumsex- Ausgangsleistung: 10 W permanent perimenten zur Durchführung von Experimenten in Ausgangsstrom: 1 A; 2,0 A max.
- Seite 3 Um Werte zu ändern, muss der Sweep-Modus wünschten Wert 0,1 V Schritten einstellen. verlassen und wieder neu aufgerufen werden. Zu Durch Drücken des Frequenzstellers wird der Wert beachten ist, dass der DC-Offset nicht geändert auf Null gesetzt. werden kann. Wenn der gewünschte Wert eingestellt ist, er- neut die Taste Offset drücken.
- Seite 4 Signal form „Sinus“ wählen. 7.2 LC-Parallelschwingkreis Frequenz so einstellen, dass sich 4 Schwin- Zur Durchführung der Experimente sind folgende gungsbäuche ausbilden. Geräte zusätzlich erforderlich: Die Wellenlänge beträgt nun die halbe Seillänge. 1 3B NETlog @230 V 1000540 Kraftmesser am Stativstab nach oben verschie- 1 Grundlagen-Experimentierboard @230 V ben, bis die Seilspannung viermal so groß...
