Ernex Gjerde 250 Gebrauchsanweisung
Inhaltszusammenfassung für Ernex Gjerde 250

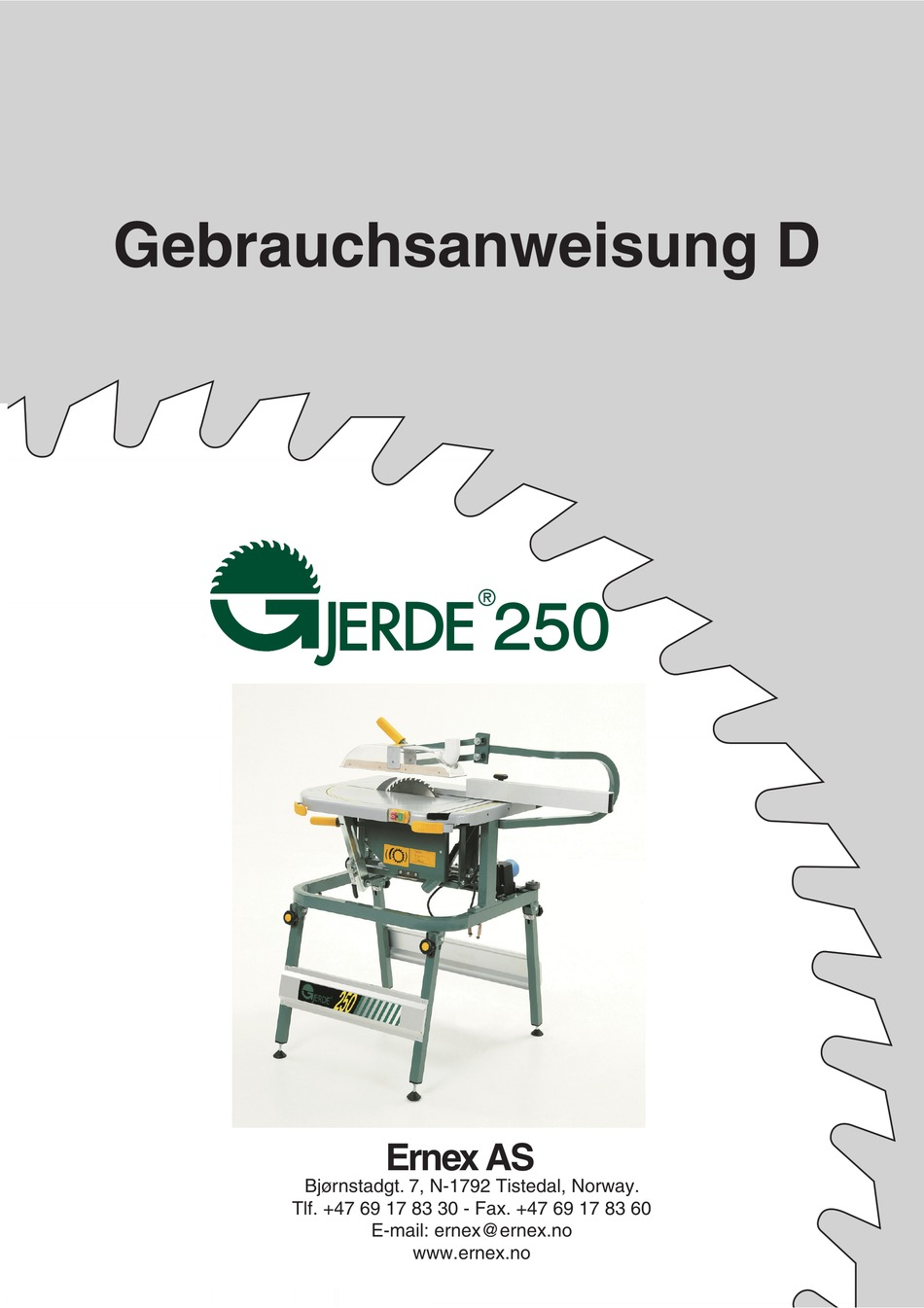

- Seite 1 �������������������� �� �������� ���������������������������������������� ������������������������������������������� ���������������������� ������������...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite 1. Sicherheitsvorschriften............3 2. Praktische Hinweise/Staub u. Lärm ........ 4 3. Aufbau/Elektrischer Anschluß/Transport ......5 4. Einstellungen ..............9 5. Anwendung ..............10 6. Wartung und Pflege/Reparatur ........13 7. Fehlersuche ..............15 8. Garantie ................ 16 9. Technische Daten ............17 10. Grundausstattung/Zubehör ........... 17 11. -
Seite 3: Sicherheitsvorschriften
1. SICHERHEITSVORSCHRIFTEN Die bestehenden Gesundheits- und Sicherheitsvorschriften verpflichten Konstrukteur, Hersteller und Händler zu folgendem Maßnahmen und Richtlinien: 1. Diese Kreissäge eignet sich für die Bearbeitung von Massivholz, Furnier, u. Spanplatten. 2. Diese Kreissäge ist ausschließlich für die unter Punkt 5 der Bedienungsanleitung beschriebe- nen Arbeiten ausgelegt. 3. Um dem Anwender das Einhalten der Richtlinien zu ermöglichen, wird die Maschine mit kom- pletter Sicherheits- und Schutzausrüstung gliefert. Einzelheiten über richtige Aufstellung und Anwendung sowie Anleitungen zur Montage und Einstellung der Schutzausrüstung sind der Bedienungsanleitung zu entnehmen. -
Seite 4: Praktische Hinweise/Staub U. Lärm
2.1 Allgemeine Sicherheitsmaßnahmen • Sorgen Sie für einen freien Arbeitsplatz rund um die Säge, besonders in Längsrichtung • Zum Erreichen größtmöglicher Standsicherheit ist eine ebene Stellfläche zu wählen. • Halten Sie den Sägetisch, den Sägeblattkasten als auch den Arbeitsplatz stets frei von Sägeabfall- und Spänen. • In geschlossenen Räumen ist eine Absauganlage zu benutzen. Es ist für eine gute Belüftung zu sorgen. (Ernex Absauganlage wird als Zubehör geliefert) • Es ist Sorge zu tragen, dass eine gute Arbeitsplatzbeleuchtung vorhanden ist und das Schutzbrille und Gehörschutz getragen werden. • Beim Schneiden größerer Werkstücke sind Tischverlängerungen zu verwenden (Option). • Beim Arbeiten die Schutzhaube herablassen, das Sägeblatt sollte immer abgedeckt sein. • Beim Längsschneiden von Werkstücken die schmäler sind als 120 mm, muss ein Schiebe- stock oder Schiebeholz verwendet werden. -
Seite 5: Aufbau/Elektrischer Anschluß/Transport
3. AUFBAU/ELEKTRISCHER ANSCHLUß/TRANSPORT Montage der Säge Die Säge originalverpackt auf den Drehtisch stellen (Abb. 1). Abb. 1 Beine ganz ausklappen (Untergestell), Spannschraube mit Klemmstücken in Position verschieben (Abb. 2) und festschrauben (Abb 3). Abb. 2 Abb. 3 Das Bein einstellen, um die Säge auszurichten (Abb. 4). Abb. 4 Abb. 5 Die Schutzhaube wird montiert (Abb. 5). Schieben Sie das Halterrohr bis an den Anschlag und stellen Sie sicher, dass der Arretierungsgriff in der richtigen Position ist. -
Seite 6: Montieren Sie Die Schiebestöcke
Das Sägeblatt und Spaltkeil kontrollieren. Abb. 6 Das Lineal wird montiert (Abb. 7). Lösen Sie den Arretierungsgriff A und führen Sie die Mutter in die Führungsschiene des Aluminiumsprofils. Danach befestigen Sie den Griff A wieder. 3.2 Montieren Sie die Schiebestöcke Die Schiebestöcke sollen in dem vorgesehenen Haken an der Vorderseite der Maschine eingehängt werden (Abb. 8). Abb. 7 Abb. -
Seite 7: Elektrischer Anschluß
Elektrischer Anschluß Verwenden Sie als Verlängerungskabel nur Gummikabel mit ausreichendem Querschnitt 2.5 mm², max. Länge 25 m. Ziehen Sie den Schalter nach vorne, um die Netzkupplung in die Schalter-Netzsteckerkombination einzustecken (Abb. 9). Der Schalter sollte während des Gebrauchs der Säge immer in dieser Position bleiben. Abb. -
Seite 8: Transport
3.6 Transport Bei Anheben, verwenden Sie die Hebungspunkte (Abb. 10). Bei Transport und Tragung: 1. Tisch, Schiebestöcke und Spannschrauben mussen entfernt werden. Entfernen Sie das Aluminiumslineal und stellen Sie sicher, dass das Aluminiumprofil nicht über die Enden des Tisches herausragt. Entfernen Sie auch die Schutzhaube. Klappen Sie den Schalter in Transportposition. Senken Sie das Sägeblatt in den Blattkas- ten und arretieren es mit der Feststellschraube. Richten Sie die Drehsheibe in Längs- schnittposition (90°), und arretieren Sie die Scheibe vorn auf der Bedienerseite. -
Seite 9: Einstellungen
4. EINSTELLUNGEN 4.1 Ein/Aus-Schalter An der Vorderseite der Tischplatte ist die Maschine mit einem grünen EIN- und einem roten AUS-Schalter ausgestattet (Abb. 13). Außerdem ist die Säge mit Überlastungsschutz und Unterspannungsauslöser ausgestatttet, wodurch der Motor bei Überlastung ausgeschaltet wird. Gegebenenfalls den Motor abkühlen lassen, bis er wieder einsatzbereit ist. Eine Überlastung des Motors ist möglichst zu vermeiden. Abb. 13 4.2 Heben und Senken des Sägeblattes Die Spannschraube C (Abb 14) lösen. Das Sägeblatt kann jetzt angehoben oder abgesenkt, und durch Anziehen der Spannschraube in der gewünschten Höhe, fixiert werden. -
Seite 10: Schrägverstellung Des Sägeblattes (Schrägschnitte)
4.4 Schrägverstellung des Sägeblattes (Schrägschnitte) Vor Schrägverstellung muss sich das Sägeblatt in abgesenkter Position befinden. Durch lösen der Spannschraube D, und Eindrücken des Armes E, kann das Sägeblatt zwischen -2 bis -47° schrägverstellt werden. Die Spannschraube D muss in allen Winkeln vor Betrieb der Säge arretiert werden (Abb. 17). Abb. 17 4.5 Verstelleinrichtung für Drehscheibe (Gehrungsschnitte) Die Drehscheibe kann nach jeder Seite verstellt und in die gewünschten Gehrungswinkel eingestellt werden. -
Seite 11: Auftrennen (Längsschnitt)
Abb. 19 5.2 Auftrennen (Längsschnitt) Die Drehscheibe auf die 90° Markierung einstellen, so dass sich das Sägeblatt parallel zum Lineal befindet. Die Drehscheibe wie in Pkt. 4.5 (Abb.18) arretieren. Das Sägeblatt in vordere Position verschieben, und mit der Spannschraube G arretieren (Abb. 20). Den Neigungswinkel einstellen wie in Pkt. 4.4 dargestellt und arretieren (Abb. 14). Das Lineal einstellen und arretieren (Abb. 21). Abb. 20 Abb. 21 Säge einschalten und das Werkstück in einem Arbeitsgang durchsägen (Abb. 22). Vervenden Sie immer den Schiebestock! Der Spaltkeil in zulässiger Stärke und richtig montiert ist beim Auftrennen immer zu benutzen Pkt. -
Seite 12: Nuten Und Falzen
5.3 Doppelter Schrägschnitt Drehscheibe auf gewünschten Scnittwinkel einstellen (Pkt.4.5). Sägeblatt auf gewünschte Schrägwinkel festziehen (Pkt. 4.4). Lineal einstellen (Pkt. 5.2). Das Sägeblatt zum Kappen anheben (Pkt. 4.2). Abb. 23 5.4 Nuten und Falzen Stellen Sie die Drehscheibe auf 0°, so dass das Sägeblatt parallel zum Lineal steht, und befestigen Sie diese. Stellen Sie die gewünschte Schnitthöhe ein. Arretieren Sie das Lineal in gewünschter Position. -
Seite 13: Wartung Und Pflege/Reparatur
6. WARTUNG UND PFLEGE/REPARATUR Wichtig! Bei Wartungs- und anderen Arbeiten an der Säge ist generell der Netzstecker zu ziehen ! Wartung und Pflege tragen wesentlich dazu bei, die Kreissäge auf lange Zeit funktions- tüchtig zu erhalten. * Bewegliche Teile sind in regelmäßigen Abständen zu schmieren. * Alle Schrauben und Muttern regelmäßig auf festen Sitz kontrollieren. Defekte oder fehlen- de Teile ersetzen. -
Seite 14: Nachstellen Der Drehtischbremse
Unter Beachtung der Drehrichtung neues Sägeblatt auflegen, die Spannschraube (Linksgewinde) mit dem Schraubenschlüssel festziehen und Sägeblattkasten wieder montieren. Die Säge darf nur mit Sägeblättern folgender Dimension betrieben werden: Durchmesser 250 mm, Bohrung 30 mm, Schnittbreite 3,2mm und Stammblattdicke 2,2mm. Die Anzahl- u. Form der Zähne richtet sich nach dem Schnittgut. 6.2 Auswechseln und einstellen des Spaltkeils Netzstecker ziehen und Deckel wie unter Pkt. -
Seite 15: Fehlersuche
7. FEHLERSUCHE Die Säge startet nicht: * Stromzufuhr überprüfen. * Die Bürsten überprüfen * Nicht das Kabel gleichzeitig für mehrere Maschinen benutzen. * Auf korrekte Kabellänge und ausreichenden Kabeldurchmesser überprüfen. * Elektriker benachrichtigen. Die Säge vibriert und ist schwach: * Überprüfen, dass die Blattbox unter der Tischplatte keine Splitter und Späne enthält. * Das Sägeblatt auf Unwucht sowie unbeschädigte und scharfe Zähne überprüfen, Spindel überprüfen. -
Seite 16: Garantie
Firma Ernex AS unverzüglich schriftlich mitzuteilen. Ausgetauschte Teile werden Eigentum der Firma Ernex AS. Alle defekten Teile werden unentgeltlich nach Ermessen der Firma Ernex AS repariert oder neu ge- liefert, die sich innerhalb von 36 Monaten seit Verkaufsdatum, infolge eines vor dem Gefahrüber- gang liegenden Umstandes - insbesondere wegen: - fehlerhafter Bauart, schlechter Materialen oder mangelhafter Ausführung als unbrauchbar oder in ihrer Brauchbarkeit nicht unerheblich beeinträchtigt herausstellen. -
Seite 17: Technische Daten
9. TECHNISCHE DATEN ® Gjerde Hersteller: Ernex AS, Norwegen Modell: Gjerde 250 Tischplatte: 670 x 565mm Höhe: Zusammengeklappt: 430mm Aufgestellt: 860mm Gewicht: 37 kg. Sägeblatt: Ø250mm Hartmetall, Bohrung: Ø30mm-Z=40 Schnittbreite: 3.2mm Stammdicke: 2,3 mm Motor: Universalmotor mit Bremse 230V/1-phasig 1.8kW Spindeldrehzahl: 4.500 U/min. Schnittgeschwindigkeit: 59 m/Sek. -
Seite 18: Ersatzteilliste/Zeichnung
Ernex AS Ersatzteile Gjerde 250 Pos. Art.Nr. Bezeichnung 725 179 Tischplatte 725 020 Transportgriff 725 178 Drehscheibe mit Skala 725 120 Arretierungsplatte 725 019 Spaltkeil 2.5mm m/Klemme 725 065 Scharnierplatte Kompl. 725 216 Klemme f/Spaltkeil Kompl. 725 124 Halter f/Schutzhaubearm... - Seite 21 Ernex AS Ersatzteile Tisch 250 Pos. Art.Nr. Bezeichnung 725 048 Rahmen f/Alu. Tisch 725 155 Kipphebel M8x15 725 232 Bein, Alu. Tisch Kompl. 725 233 Fuß Kompl. (1 Stk. justierbar) 725 209 Spannschraube 725 260 Klappanschlag f/Alu. tisch 2011...
-
Seite 22: Schaltplan
GJERDE 250-230V/1... -
Seite 23: Konformitätserklärung
Adresse – Adress – Anschrift – Indirizzo: Erklærer herved at : Maskin: Mod.: Gjerde 250 Nr.: ………………… Som er omfattet av denne erklæring, er fremstilt i overensstemmelse med Rådets direktiv 2006/42/EF, 2005/95/EF og EN 1870-5:2002. Det bemyndigede organ: Dansk Teknologisk Institut, Århus, identifikasjons Nr.: 0396, har prøvet denne maskinen i følge typeattest Nr. -
Seite 24: Produktzeichen
14. PRODUKTZEICHEN... -
Seite 25: Hersteller
Holland/Netherland: Gjerde B.V. Mors 9, NL-7151 MX Eibergen Tel: +31 545 472855, Fax: +31 545 472865 E-mail: info@gjerde.nl www.gjerde.nl Ernex AS Hersteller: Bjørnstadgt. 7, N-1792 Tistedal, Norway. Tlf. +47-69 17 83 30 - Fax +47-69 17 83 60 E-mail: ernex@ernex.no - www.ernex.no 2011...
